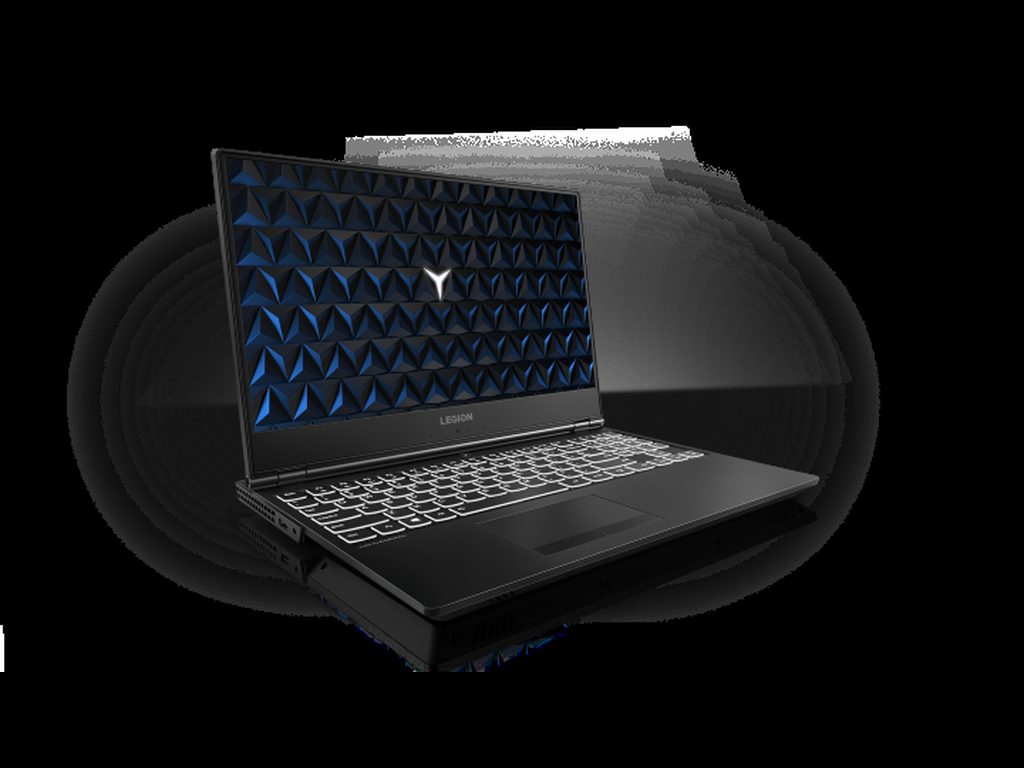

Dostępność części zamiennych do Lenovo Legion Y530-15ICH

Model Lenovo Legion Y530-15ICH to jedna z najpopularniejszych konstrukcji gamingowych, która zyskała uznanie użytkowników dzięki zwartej obudowie, wydajnemu układowi chłodzenia oraz stonowanemu wzornictwu. Intensywna eksploatacja laptopa przeznaczonego do gier i pracy z obciążającymi aplikacjami prowadzi jednak z biegiem czasu do naturalnego zużycia podzespołów mechanicznych i elektronicznych. W takich sytuacjach kluczowym zagadnieniem staje się dostępność fabrycznie nowych elementów wymiennych, które pozwalają przywrócić urządzeniu pełną sprawność operacyjną. Niezależny serwis laptopów Lenovo regularnie realizuje procedury serwisowe tego modelu, wykorzystując wyłącznie nowe komponenty zgodne ze specyfikacją fabryczną.

W przypadku konstrukcji o wysokim poborze mocy, jaką jest Lenovo Legion Y530-15ICH, prawidłowy dobór części ma bezpośredni wpływ na stabilność termiczną, kulturę pracy oraz bezpieczeństwo płyty głównej. Zastosowanie nieodpowiednich zamienników może skutkować przegrzewaniem się sekcji zasilania, niestabilnością napięć lub uszkodzeniem mechanicznym gniazd montażowych. Rzetelna identyfikacja numerów katalogowych FRU (Field Replaceable Unit — unikalny identyfikator części zamiennej stosowany w dokumentacji technicznej Lenovo) pozwala na bezproblemową integrację nowych modułów z istniejącą architekturą komputera.

Konstrukcja Lenovo Legion Y530-15ICH a podatność podzespołów na zużycie

Konstrukcja laptopa gamingowego Lenovo Legion Y530-15ICH charakteryzuje się specyficznym rozmieszczeniem elementów wewnętrznych. Wysunięty ku tyłowi moduł chłodzenia oraz wąskie ramki matrycy wymusiły zastosowanie dedykowanych rozwiązań montażowych, które w trakcie wieloletniego użytkowania mogą ulec degradacji. Do najczęściej wymienianych i diagnozowanych podzespołów w tym modelu należą:

• Układ chłodzenia: wentylatory procesora CPU (Central Processing Unit) i układu graficznego GPU (Graphics Processing Unit) oraz moduł heatpipe (miedziane rurki cieplne odprowadzające ciepło do radiatorów). Wraz z upływem czasu łożyska wentylatorów ulegają wyrobieniu, co objawia się hałasem, terkotaniem lub spadkiem prędkości obrotowej i przegrzewaniem jednostki.
• Gniazdo zasilania DC-IN: prostokątne złącze typu Slim Tip, które jest lutowane bezpośrednio do laminatu płyty głównej lub osadzone na dedykowanym przewodzie sygnałowym. Ze względu na ciągłe naprężenia kabla zasilacza o wysokiej mocy, gniazdo to ulega mechanicznemu wyrobieniu lub pęknięciu połączeń lutowniczych.
• Podzespoły kadłubka i zawiasy: prowadnice zawiasów, mocowania śrub w obudowie dolnej (bottom case) oraz w obudowie górnej z klawiaturą (palmrest). Duży opór mechaniczny zawiasów w połączeniu z działaniem wysokiej temperatury prowadzi do kruszenia się mosiężnych tulei zatopionych w plastiku.
• Klawiatura z podświetleniem: moduł zintegrowany na stałe z metalowym stelażem palmrestu za pomocą plastikowych nitów zgrzewanych na gorąco. Zużycie membran pod klawiszami lub uszkodzenia cieczowe wymagają precyzyjnego montażu nowej klawiatury.
• Matryca LCD oraz taśma sygnałowa eDP: ekran IPS (In-Plane Switching — technologia panelu ciekłokrystalicznego zapewniająca szerokie kąty widzenia i wierne odwzorowanie barw) o standardowej lub podwyższonej częstotliwości odświeżania wraz z elastyczną taśmą eDP (Embedded DisplayPort), która może ulec przerwaniu w osi pracy zawiasu.
• Bateria litowo-polimerowa: wewnętrzny pakiet akumulatorów, który wraz z cyklami ładowania traci pierwotną pojemność znamionową lub ulega zjawisku degradacji chemicznej objawiającej się puchnięciem ogniw.

Dostępność i dobór nowych części zamiennych na rynku serwisowym

Mimo upływu czasu od rynkowej premiery modelu Lenovo Legion Y530-15ICH, łańcuch dostaw nowych komponentów do tego urządzenia pozostaje w pełni drożny. Na rynku serwisowym dostępne są fabrycznie nowe podzespoły OEM (Original Equipment Manufacturer — komponenty wytwarzane zgodnie z pierwotnym projektem konstrukcyjnym). Nasz serwis kategorycznie wyklucza stosowanie części używanych, regenerowanych czy pochodzących z demontażu wyeksploatowanych jednostek, gdyż ich realny stopień zużycia oraz stan łożysk czy struktury krystalicznej miedzi pozostają nieznane.

Podczas doboru podzespołów kluczową rolę odgrywa weryfikacja specyfikacji technicznej konkretnego egzemplarza. Model Legion Y530-15ICH występował w różnych konfiguracjach sprzętowych, które różniły się między sobą poborem mocy karty graficznej, a co za tym idzie — profilem radiatorów układu chłodzenia oraz mocowaniem wentylatorów. Wymiana takich elementów wymaga precyzyjnego dopasowania profilu cieplnego. Podobnie wygląda kwestia matryc: panel o standardowej częstotliwości odświeżania może wykorzystywać taśmę 30-pinową, podczas gdy panele o wysokiej częstotliwości odświeżania wymagają magistrali 40-pinowej eDP, zdolnej do przesłania większego strumienia danych w jednostce czasu.

W przypadku zasilania stosowane są wyłącznie nowe, certyfikowane baterie o oryginalnych parametrach pojemnościowych i napięciowych. Zastosowanie niezweryfikowanych zamienników niskiej jakości niesie ze sobą ryzyko błędnej komunikacji mikrokontrolera baterii z układem KBC (Keyboard Controller — układ scalony na płycie głównej odpowiedzialny za zarządzanie zasilaniem, klawiaturą i ładowaniem), co prowadzi do blokady ładowania lub nagłego wyłączania się laptopa pod obciążeniem.

Procedura diagnostyczna i proces montażu komponentów

Każda procedura naprawcza rozpoczyna się od szczegółowej weryfikacji stanu technicznego urządzenia. Prawidłowa diagnoza poprzedza wymianę jakichkolwiek elementów, co pozwala wyeliminować błędy polegające na wymianie sprawnych modułów w sytuacji, gdy źródło problemu leży głębiej na płycie głównej.

W procesie naprawczym realizowane są następujące etapy techniczne:

• Demontaż i inspekcja mikroskopowa: po bezpiecznym odłączeniu zasilania bateryjnego następuje demontaż dolnej pokrywy kadłubka. Płyta główna oraz złącza poddawane są inspekcji pod mikroskopem stereoskopowym w celu wykrycia ewentualnych mikropęknięć, śladów korozji czy przegrzań laminatu.
• Regeneracja i montaż modułów chłodzenia: w przypadku wymiany wentylatorów usuwane są stare materiały termoprzewodzące. Następuje czyszczenie powierzchni rdzeni krzemowych procesora i układu graficznego alkoholem izopropylowym IPA. Następnie aplikowana jest faza stała lub pasta termoprzewodząca o wysokim współczynniku przewodzenia ciepła oraz nowe termopady (elastyczne taśmy termiczne odprowadzające ciepło z pamięci VRAM i sekcji zasilania VRM).
• Wymiana klawiatury metodą zgrzewania: ponieważ klawiatura w modelu Legion Y530 jest fabrycznie zgrzana z obudową, jej wymiana wymaga usunięcia starych punktów mocujących, osadzenia nowej klawiatury i precyzyjnego odbudowania zgrzewów tworzywa sztucznego. Zapewnia to sztywność podparcia i brak uginania się klawiszy pod naciskiem.
• Wymiana i kalibracja zawiasów: nowe zawiasy są montowane z zachowaniem odpowiedniej siły docisku. W przypadku uszkodzeń gniazd śrub w kadłubku wykonywana jest rekonstrukcja tulei gwintowanych przy użyciu żywic technicznych o podwyższonej odporności termomechanicznej.
• Testy obciążeniowe i weryfikacja termowizyjna: po złożeniu laptop przechodzi rygorystyczne testy syntetyczne obciążające CPU i GPU, pomiary temperatur w programach monitorujących oraz weryfikację stabilności napięć na głównych przetwornicach.

Doświadczenie serwisu obejmujące ponad 20 lat pracy z urządzeniami przenośnymi oraz baza ponad 10 000 naprawionych urządzeń przekładają się na pełną znajomość architektury serii Lenovo Legion. Większość usterek usuwamy podczas pierwszej wizyty, a czas standardowej procedury wymiany części z reguły nie przekracza 3 dni. W przypadku usług związanych z konserwacją układu chłodzenia i przyspieszaniem systemu czas realizacji wynosi do 24 godzin. Na zamontowane nowe podzespoły oraz wykonaną pracę udzielana jest gwarancja do 12 miesięcy.

Ryzyko związane z samodzielną wymianą części i nieprawidłowym montażem

Konstrukcja gamingowa Lenovo Legion Y530-15ICH charakteryzuje się dużą gęstością upakowania elementów elektronicznych. Samodzielne próby wymiany części bez odpowiedniego zaplecza warsztatowego i wiedzy technicznej niosą za sobą ryzyko poważnych uszkodzeń:

• Zwarcie ładunkiem elektrostatycznym ESD: brak opaski antystatycznej i maty ESD (Electrostatic Discharge) podczas manipulacji wewnątrz obudowy może doprowadzić do przebicia delikatnych struktur w układzie mostka południowego PCH (Platform Controller Hub) lub procesora.
• Uszkodzenie złącza baterii: nieumiejętne odpinanie taśmy lub wtyczki akumulatora przy wkrętaku wykonanym z metalu często prowadzi do zwarcia linii głównej zasilania do masy, co skutkuje natychmiastowym wypaleniem przetwornicy ładowania lub układu KBC.
• Niewłaściwy dobór grubości termopadów: zastosowanie zbyt grubych podkładek termicznych powoduje brak prawidłowego styku radiatora z rdzeniem GPU/CPU, co wywołuje zjawisko thermal throttlingu (automatyczne obniżanie taktowania zegarów pod wpływem przegrzania) lub trwałe uszkodzenie struktury krzemowej. Z kolei zbyt cienkie termopady nie odbierają ciepła z tranzystorów MOSFET sekcji zasilania.
• Uszkodzenie taśm ZIF: delikatne złącza ZIF (Zero Insertion Force) na płycie głównej, obsługujące touchpad, podświetlenie czy klawiaturę, są podatne na wyłamanie klapek dociskowych przy użyciu nadmiernej siły.
• Pęknięcie matrycy przy demontażu ramki: wąskie ramki ekranu w modelu Y530 są mocowane na zatrzaski oraz taśmy klejące o wysokiej sile spajania. Niewłaściwy kierunek odklejania prowadzi do punktowego naprężenia i pęknięcia nowego panelu LCD.

Organizacja obsługi serwisowej z dojazdem

W celu zapewnienia maksymalnego komfortu użytkownikom proces serwisowy realizowany jest w modelu dojazdowym. Dojazd serwisanta lub kierowcy odbywa się w czasie do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. Zgłoszenia przyjmowane są przez całą dobę, w trybie 24/7.

W przypadku konieczności wykonania zaawansowanych prac montażowych, lutowniczych lub wielogodzinnych testów obciążeniowych, sprzęt jest bezpiecznie transportowany przez kierowcę w trybie door-to-door. W tym wariancie diagnoza urządzenia jest całkowicie bezpłatna, a zasada określająca brak opłat w przypadku braku możliwości usunięcia usterki obowiązuje wyłącznie w trybie door-to-door po transporcie do stanowiska technicznego. Jeżeli naprawa na miejscu u klienta jest realizowana przez technika, dojazd pozostaje bezpłatny, natomiast praca serwisanta podlega standardowej opłacie za wykonane czynności diagnostyczno-naprawcze. Na cały okres trwania procedury serwisowej udostępniany jest bezpłatny laptop zastępczy, bez kaucji i limitu czasowego. Na życzenie klienta wystawiana jest faktura bez VAT.

Często zadawane pytania (FAQ)

Czy w modelu Lenovo Legion Y530-15ICH można wymienić samą klawiaturę bez wymiany całego palmrestu?
Tak, wymiana samej klawiatury jest technicznie możliwa i powszechnie stosowana w profesjonalnym serwisie. Wymaga to jednak rozlutowania plastikowych nitów montażowych starej klawiatury i precyzyjnego osadzenia nowego modułu z ponownym zabezpieczeniem punktów podparcia. Pozwala to na zachowanie oryginalnego, nieuszkodzonego palmrestu przy jednoczesnym obniżeniu kosztu podzespołu.

Jakie są objawy uszkodzenia łożysk wentylatorów w układzie chłodzenia?
Podstawowym objawem jest głośna praca wentylatora charakteryzująca się terkotaniem, buczeniem, wibracjami wyczuwalnymi na obudowie lub piskiem przy zmianie prędkości obrotowej. W zaawansowanym stadium wentylator może się całkowicie zatrzymać, co powoduje wyświetlenie komunikatu Fan Error podczas procedury POST (Power-On Self-Test — automatyczny test sprawności podzespołów przy uruchamianiu komputera) lub gwałtowne wyłączanie się laptopa po uruchomieniu gry.

Czy do Lenovo Legion Y530-15ICH montowane są wyłącznie fabrycznie nowe części?
Tak, w procedurach naprawczych wykorzystujemy wyłącznie nowe komponenty pochodzące z oficjalnych kanałów dystrybucyjnych części OEM. Nie montujemy podzespołów używanych, z demontażu ani regenerowanych, co gwarantuje pełną niezawodność, zachowanie nominalnych parametrów elektrycznych oraz pozwala na objęcie naprawy gwarancją do 12 miesięcy.

Czy gniazdo zasilania w tym modelu jest elementem wymiennym bez ingerencji w płytę główną?
W modelu Legion Y530-15ICH gniazdo zasilania Slim Tip jest elementem lutowanym bezpośrednio do laminatu płyty głównej (technologia montażu przewlekanego THT). Jego wymiana wymaga profesjonalnej stacji lutowniczej, precyzyjnego oczyszczenia przelotek oraz wlutowania nowego, fabrycznego gniazda z zachowaniem odpowiedniego profilu termicznego, aby nie uszkodzić ścieżek prądowych płyty.
