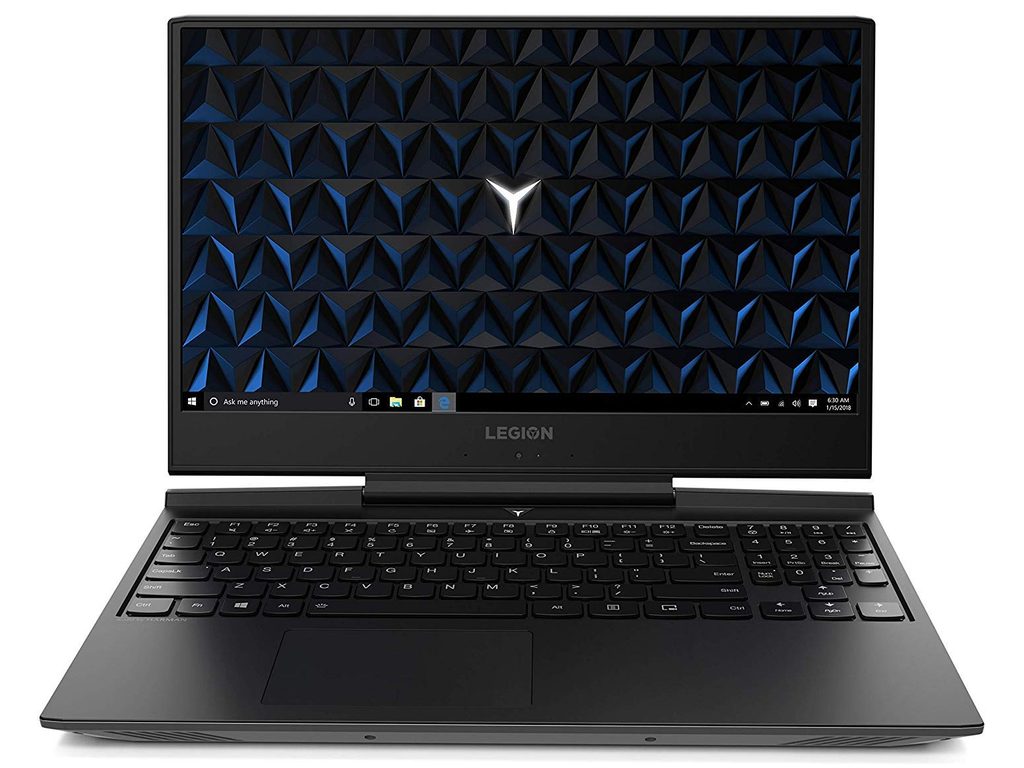

Konserwacja Lenovo Legion Y545-15-81Q6CTO1WWENMY0 — na co zwrócić uwagę przy tym modelu

Wydajne laptopy gamingowe z serii Lenovo Legion, w tym model Lenovo Legion Y545-15 o oznaczeniu 81Q6CTO1WWENMY0, to konstrukcje zaprojektowane do pracy pod wysokim obciążeniem termicznym. Zastosowanie wielordzeniowych procesorów oraz dedykowanych układów graficznych w zwartej obudowie wymaga stałej, bezproblemowej wymiany ciepła. Z biegiem czasu każdy układ chłodzenia ulega stopniowej degradacji na skutek osadzania się pyłu, zanieczyszczeń stałych oraz wysychania fabrycznych materiałów termoprzewodzących. Zaniedbanie okresowej konserwacji w tym konkretnym wariancie konstrukcyjnym prowadzi bezpośrednio do spadku kultury pracy, obniżenia wydajności w grach i programach użytkowych, a w skrajnych sytuacjach do trwałych uszkodzeń płyty głównej.

Specyfika układu chłodzenia w modelu Lenovo Legion Y545-15

Model Lenovo Legion Y545-15 wyróżnia się specyficzną architekturą wewnętrzną, która różni się w detalach od pokrewnych konstrukcji, takich jak Legion Y540 czy Y740. Płyta główna współpracuje tutaj z dwustrefowym, zintegrowanym modułem odprowadzania ciepła. Układ ten składa się ze wspólnych oraz dedykowanych ciepłowodów (miedzianych rurek z cieczą chłodzącą, zwanych potocznie heatpipe), które transferują energię cieplną z procesora (CPU) i procesora graficznego (GPU) w kierunku gęsto użebrowanych, miedzianych radiatorów umieszczonych w tylnych oraz bocznych sekcjach obudowy.

Za wymuszony obieg powietrza odpowiadają dwa niezależne wentylatory promieniowe o zróżnicowanej średnicy i wyprofilowanych łopatkach. W wariancie 81Q6CTO1WWENMY0 kluczowe jest zachowanie idealnej drożności nie tylko samych wentylatorów, ale przede wszystkim mikrokanalików w radiatorach. Ze względu na gęste upakowanie lameli radiatora, zbijający się kurz tworzy tzw. filc termiczny (zbite warstwy pyłu i włókien blokujące przepływ powietrza), który całkowicie odcina możliwość wyrzutu gorącego powietrza na zewnątrz obudowy.

Dodatkowym elementem wymagającym uwagi w tym modelu jest chłodzenie sekcji zasilania (VRM) oraz kości pamięci wideo (VRAM). Producent zastosował w tych miejscach termopady (elastyczne taśmy przewodzące ciepło o ściśle określonej grubości i ściśliwości). Podczas procedur serwisowych nie wolno ich pomijać ani zastępować przypadkowymi materiałami, ponieważ niedostateczny docisk lub zbyt duża grubość materiału może wywołać wygięcie płyty głównej bądź brak kontaktu z głównym rdzeniem krzemowym.

Objawy wskazujące na konieczność przeprowadzenia konserwacji

Eksploatacja laptopa w warunkach domowych lub biurowych sprawia, że pierwsze symptomy degradacji układu chłodzenia pojawiają się zazwyczaj po kilkunastu miesiącach regularnego użytkowania. W przypadku Lenovo Legion Y545-15 do najczęstszych objawów należą:

• Zjawisko thermal throttlingu (dławienia termicznego): Jest to automatyczne obniżanie taktowania zegarów procesora i układu graficznego przez oprogramowanie układowe w celu ochrony przed przegrzaniem. Użytkownik odczuwa to jako nagłe, cykliczne spadki płynności (tzw. stuttering lub frame drops) podczas renderowania grafiki lub rozgrywki.
• Ciągła praca wentylatorów na maksymalnych obrotach: Wentylatory generują uciążliwy hałas nawet przy braku obciążenia, na przykład podczas przeglądania stron internetowych lub edycji dokumentów.
• Wysokie temperatury obudowy: Nadmierne nagrzewanie się przestrzeni roboczej, szczególnie w górnej części klawiatury oraz w okolicach zawiasów matrycy, gdzie zlokalizowane są wyloty powietrza.
• Niestabilność systemu operacyjnego: Samoczynne wyłączanie się komputera pod obciążeniem, niespodziewane restarty lub komunikaty błędów krytycznych (tzw. Blue Screen of Death / BSOD), wywołane przekroczeniem granicznych wartości temperatur komponentów.
• Niepokojące dźwięki łożysk wentylatora: Buczenie, terkotanie, metaliczny pisk lub wibracje przenoszone na obudowę, świadczące o wyeksploatowaniu łożysk ślizgowych lub obecności zanieczyszczeń nawiniętych na oś wirnika.

Przyczyny problemów termicznych w wariancie 81Q6CTO1WWENMY0

Złożoność konstrukcji tego modelu sprawia, że przegrzewanie rzadko bywa wynikiem wyłącznie jednej przyczyny. Najczęściej mamy do czynienia z nałożeniem się kilku czynników eksploatacyjnych:

• Degradacja fabrycznej pasty termoprzewodzącej: Fabrycznie aplikowane związki termiczne z czasem ulegają procesowi zwanemu wypompowywaniem pasty (tzw. pump-out effect). Na skutek ciągłego rozszerzania i kurczenia się miedzianej podstawy chłodzenia oraz krzemowego rdzenia pod wpływem cykli nagrzewania, pasta zostaje wypchnięta poza krawędzie rdzenia, pozostawiając puste przestrzenie wypełnione powietrzem o znikomej przewodności cieplnej.
• Starzenie się termopadów: Z biegiem lat termopady na sekcji zasilania i pamięciach VRAM tracą plastyczność, ulegają stwardnieniu, kruszeniu lub wypaceniu (oddzielenie się oleju silikonowego od nośnika ceramicznego), co drastycznie pogarsza transfer ciepła z newralgicznych elementów SMD (elementów montowanych powierzchniowo).
• Utrata szczelności ciepłowodów: Choć rzadziej spotykana, fizyczna mikroskopijna nieszczelność rurki cieplnej prowadzi do ulatniania się czynnika roboczego. W takim stanie ciepłowód całkowicie traci zdolność do przewodzenia energii, a radiator pozostaje zimny mimo skrajnie przegrzanego procesora.
• Eksploatacja na miękkich powierzchniach: Używanie laptopa na kołdrze, dywanie lub kolanach blokuje dolne szczeliny wlotowe powietrza, zmuszając wentylatory do zasysania pyłków tekstylnych i powodując natychmiastowe dławienie termiczne.

Jak przebiega profesjonalna procedura konserwacji i diagnostyki

W niezależnym serwisie laptopów proces konserwacji modelu Lenovo Legion Y545-15 jest precyzyjnie ustrukturyzowany. Wieloetapowe podejście gwarantuje przywrócenie fabrycznej wydajności cieplnej oraz pełne bezpieczeństwo wrażliwych komponentów elektronicznych. Każdorazowo diagnoza poprzedza naprawę, co pozwala wykluczyć usterki sprzętowe przed przystąpieniem do prac fizycznych.

1. Wstępna diagnostyka i pomiary temperatur

Procedura rozpoczyna się od przeprowadzenia testów syntetycznych pod kontrolowanym obciążeniem przy użyciu specjalistycznego oprogramowania diagnostycznego. Rejestrowane są temperatury w spoczynku oraz pod pełnym obciążeniem dla każdego rdzenia CPU, układu GPU, a także odczyty z czujników sekcji zasilania. Badana jest również prędkość obrotowa wentylatorów (RPM).

2. Bezpieczny demontaż i odłączenie zasilania

Po otwarciu dolnej pokrywy serwisant w pierwszej kolejności odłącza baterię główną oraz zabezpiecza płytę główną przed wyładowaniami elektrostatycznymi (ESD). Następnie demontowany jest cały blok chłodzenia, ze szczególnym zachowaniem kolejności odkręcania śrub dociskowych oznaczonej numerycznie na ramce radiatora. Zapobiega to ukruszeniu odsłoniętych rdzeni krzemowych pozbawionych metalowego odpromiennika (tzw. konstrukcji bare-die).

3. Czyszczenie ultradźwiękowe i chemiczne

Zdemontowane wentylatory są rozbierane, a ich łopatki oczyszczane z nagromadzonego osadu. Radiatory są przedmuchiwane sprężonym powietrzem o kontrolowanym ciśnieniu, a w przypadku silnych zabrudzeń poddawane myciu chemicznemu. Pozostałości starej, stwardniałej pasty termoprzewodzącej są usuwane z rdzeni CPU/GPU oraz miedzianej stopy chłodzenia za pomocą dedykowanych rozpuszczalników na bazie alkoholu izopropylowego (IPA) o wysokiej czystości.

4. Dobór i aplikacja nowych materiałów termoprzewodzących

W modelu Lenovo Legion Y545-15 kluczowe znaczenie ma dobór materiałów o wysokiej lepkości i znakomitym współczynniku przewodzenia ciepła (W/mK). Ze względu na bezpośredni kontakt chłodzenia z rdzeniem bare-die, stosujemy wyłącznie sprawdzone, gęste pasty termoprzewodzące odporne na wspomniany efekt pump-out lub nowoczesne materiały zmiennofazowe (phase-change thermal pads), które pod wpływem temperatury zmieniają stan skupienia, idealnie wypełniając mikroskopijne nierówności.

Zużyte termopady na pamięciach VRAM i tranzystorach MOSFET są zastępowane nowymi elementami o precyzyjnie zmierzonej grubości (z dokładnością do dziesiątych części milimetra) lub specjalnym kitem termicznym (tzw. thermal putty), który samoczynnie dopasowuje się do przestrzeni między elementem a radiatorem bez wywierania nadmiernego nacisku na płytę.

5. Weryfikacja końcowa i testy stabilności

Po ponownym montażu z użyciem wkrętaków dynamometrycznych (zapewniających równomierny docisk sprężyn) urządzenie przechodzi ponowną serię testów obciążeniowych. Weryfikowane są krzywe pracy wentylatorów, różnice temperatur pomiędzy poszczególnymi rdzeniami (tzw. core delta) oraz stabilność taktowania w długotrwałym teście obciążeniowym.

Zagrożenia związane z nieumiejętną, samodzielną ingerencją

Konstrukcje gamingowe z linii Lenovo Legion charakteryzują się bardzo delikatnymi podzespołami montowanymi w technologii SMD. Samodzielne próby konserwacji bez odpowiedniego zaplecza technicznego często kończą się poważnymi awariami:

• Ukruszenie rdzenia krzemowego: Nierównomierne dokręcanie śrub radiatora lub podważanie zastygłego modułu chłodzenia metalowymi narzędziami może trwale uszkodzić strukturę krzemu procesora lub karty graficznej, co kwalifikuje płytę główną do kosztownej wymiany układu BGA (układu lutowanego na stałe za pomocą kulek cynowych).
• Zwarcie wywołane niewłaściwą pastą: Zastosowanie ciekłego metalu (płynnego stopu galu i indu) na układach nieprzystosowanych fabrycznie lub przewodzącej prąd pasty z domieszką srebra grozi natychmiastowym zwarciem kondensatorów filtrujących otaczających rdzeń.
• Zastosowanie niewłaściwych termopadów: Zbyt grube termopady uniemożliwią przyleganie miedzianej stopy do rdzenia procesora (co wywoła natychmiastowe przegrzewanie), natomiast zbyt cienkie nie odbiorą ciepła z sekcji zasilania, doprowadzając do przepalenia tranzystorów MOSFET.
• Uszkodzenie złączy i taśm sygnałowych: Nieostrożne demontowanie pokrywy dolnej grozi wyrwaniem gniazd taśm klawiatury, podświetlenia czy modułu touchpada.

Organizacja obsługi serwisowej

Nasz niezależny serwis oferuje kompleksową obsługę urządzeń marki Lenovo z zachowaniem najwyższych standardów technicznych. Posiadamy ponad 20 lat doświadczenia w naprawach elektroniki komputerowej i zdiagnozowaliśmy z powodzeniem ponad 10 000 urządzeń. Wszystkie procedury konserwacyjne oraz naprawcze realizowane są przy użyciu wyłącznie nowych części zamiennych, co gwarantuje długotrwałą bezawaryjność.

Wychodząc naprzeciw oczekiwaniom użytkowników, wdrożyliśmy wygodny model obsługi bez konieczności wizyty w punkcie stacjonarnym. Zapewniamy sprawny dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km, realizowany w trybie 24/7. W przypadku naprawy sprzętu w naszej pracowni oferujemy bezpłatny laptop zastępczy na cały czas trwania usługi, bez pobierania kaucji i bez limitu czasowego.

Standardowe czyszczenie i konserwacja układu chłodzenia wraz z wymianą materiałów termoprzewodzących nie przekracza z reguły 24 godzin. W przypadku bardziej złożonych usterek czas naprawy z reguły nie przekracza 3 dni. Na wykonane prace udzielana jest pisemna gwarancja do 12 miesięcy. Przy odbiorze sprzętu przez naszego kierowcę w trybie door-to-door obowiązuje w pełni darmowa diagnoza oraz zasada braku opłat w przypadku braku możliwości usunięcia usterki.

Najczęściej zadawane pytania (FAQ)

Jak często należy wykonywać pełną konserwację chłodzenia w Lenovo Legion Y545?
Zaleca się przeprowadzanie pełnego czyszczenia wraz z wymianą pasty termoprzewodzącej co 12 do 18 miesięcy przy standardowym użytkowaniu. W przypadku intensywnej codziennej eksploatacji w grach lub pracy w zapylonym otoczeniu optymalny interwał wynosi 10–12 miesięcy.

Czy zastosowanie podstawki chłodzącej zastępuje okresowe czyszczenie laptopa?
Podstawka chłodząca może wspomóc obniżenie temperatur o kilka stopni, jednak nie eliminuje problemu degradacji pasty termoprzewodzącej ani zbierania się kurzu wewnątrz radiatorów. Co więcej, dodatkowy nawiew może przyspieszać gromadzenie się zabrudzeń na łopatkach wentylatorów wewnętrznych.

Czy w modelu Legion Y545 można zastosować ciekły metal zamiast tradycyjnej pasty?
Zastosowanie ciekłego metalu w tym konkretnym modelu nie jest zalecane ze względu na konstrukcję układu chłodzenia oraz ryzyko migracji stopu przy przenoszeniu laptopa, co mogłoby doprowadzić do nieodwracalnego zwarcia na płycie głównej. Bezpieczniejszym i w pełni wystarczającym rozwiązaniem są zaawansowane pasty o wysokiej lepkości lub materiały zmiennofazowe.

Ile trwa standardowa usługa konserwacji układu chłodzenia?
Kompleksowa usługa konserwacji wraz z pełnymi testami obciążeniowymi trwa z reguły do 24 godzin od momentu przekazania urządzenia do serwisu.
