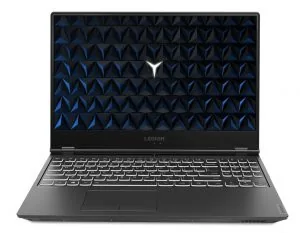

Legion Y520/Y530/Y540 — starsze modele gamingowe

Modele Legion Y520, Y530 oraz Y540 to urządzenia, które ugruntowały pozycję gamingowych konstrukcji Lenovo na rynku przenośnych komputerów do gier i pracy pod dużym obciążeniem. Przez lata intensywnej eksploatacji sprzęt ten był poddawany znacznym obciążeniom termicznym i mechanicznym. Wraz z upływem czasu w konstrukcjach tych uwidaczniają się charakterystyczne usterki wynikające ze starzenia się komponentów, degradacji materiałów termoprzewodzących oraz naturalnego zużycia mechanizmów ruchomych i gniazd połączeniowych. Właściwa diagnoza poprzedza naprawę i pozwala precyzyjnie ustalić, czy źródło niedomagań leży w sekcji zasilania, układzie chłodzenia, czy strukturze obwodów drukowanych płyty głównej.

Charakterystyczne objawy wyeksploatowania starszych modeli Legion

Wielomiesięczna lub wieloletnia praca pod wysokim obciążeniem obliczeniowym prowadzi do stopniowej utraty stabilności działania laptopa. W modelach Y520, Y530 i Y540 symptomy usterek rzadko pojawiają się bez wcześniejszych sygnałów ostrzegawczych. Użytkownicy najczęściej obserwują zjawiska związane z pracą układu odprowadzania ciepła oraz zasilania elektrycznego.

Podstawowe symptomy wskazujące na konieczność przeprowadzenia weryfikacji stanu technicznego obejmują:

• Występowanie zjawiska thermal throttlingu (automatycznego obniżania taktowania zegarów procesora CPU i karty graficznej GPU w celu ochrony krzemu przed przegrzaniem), co objawia się nagłymi spadkami płynności animacji.
• Głośną, nierównomierną lub ciągłą pracę wentylatorów na maksymalnych obrotach, połączoną z metalicznym terkotaniem lub szumem wyeksploatowanych łożysk.
• Samoczynne wyłączanie się lub restartowanie komputera w momentach dynamicznego wzrostu zapotrzebowania na moc obliczeniową.
• Brak reakcji na wciśnięcie przycisku włącznika lub cykliczne próby uruchomienia (tzw. bootloop), w trakcie których zapalają się diody kontrolne, lecz matryca pozostaje czarna.
• Problemy ze stabilnością ładowania akumulatora, przerywanie zasilania przy poruszeniu wtykiem lub nadmierne nagrzewanie się okolic gniazda zasilania DC-IN (złącza stałoprądowego zasilacza).
• Pęknięcia plastików w okolicach narożników dolnej obudowy, opór podczas otwierania pokrywy ekranu lub rozchodzenie się elementów kadłubka w rejonie zawiasów.
• Artefakty graficzne (przekłamania obrazu w postaci pasów, kwadratów, linii lub zmian barwnych) pojawiające się pod obciążeniem graficznym 3D.

Typowe usterki konstrukcyjne i elektroniczne w modelach Y520, Y530 oraz Y540

Choć wszystkie trzy konstrukcje dzielą zbliżoną filozofię projektową, każda z generacji posiada własną specyfikę układową oraz odmienne słabe punkty konstrukcyjne. Prawidłowa identyfikacja problemu wymaga znajomości architektury poszczególnych płyt głównych oraz konstrukcji mechanicznej kadłubków.

Lenovo Legion Y520 — degradacja chłodzenia i mechaniki obudowy

W modelu Y520 odprowadzanie ciepła opiera się na dwóch wentylatorach umieszczonych blisko siebie, co w przypadku nagromadzenia kurzu i zbicia się włókien w tzw. filc powoduje gwałtowny wzrost temperatury rdzeni krzemowych. Fabryczne pasty termoprzewodzące po latach ulegają całkowitemu wysuszeniu (procesowi wypalenia i utraty elastyczności), co tworzy barierę termiczną zamiast przewodzić ciepło do miedzianych radiatorów. Dodatkowo model ten cechuje się podatnością na wyłamywanie mosiężnych tulei gwintowanych z plastikowych gniazd dolnej obudowy oraz palmrestu (górnej części kadłubka z klawiaturą), co prowadzi do blokowania zawiasów matrycy i naprężeń przenoszonych na laminat płyty głównej.

Lenovo Legion Y530 — uszkodzenia złączy i zasilania

Wraz z modelem Y530 wprowadzono nową architekturę odprowadzania ciepła z wylotami skierowanymi na boki i do tyłu urządzenia oraz charakterystyczne, prostokątne gniazdo zasilania Lenovo Slim Tip. Ze względu na przenoszenie wszystkich głównych portów na tylny panel, w modelu tym często dochodzi do mechanicznego uszkodzenia gniazda DC-IN. Wyłamanie wewnętrznego pinu sygnałowego ID (odpowiedzialnego za komunikację zasilacza z układem KBC, czyli kontrolerem wbudowanym zarządzającym zasilaniem) powoduje, że laptop przestaje rozpoznawać moc podłączonego źródła prądu i odcina ładowanie baterii, pracując wyłącznie z obniżoną wydajnością.

Lenovo Legion Y540 — przeciążenia sekcji VRM i układów GPU

Model Y540 cechuje się wyższą wydajnością termiczną podzespołów, co przekłada się na znacznie większy pobór prądu przez sekcję VRM (moduł regulatora napięcia wielofazowego zasilania procesora i układu graficznego). Długotrwała praca w temperaturach przekraczających normy fabryczne prowadzi w tym modelu do przebicia tranzystorów MOSFET (półprzewodnikowych kluczy dużej mocy) oraz zwarć w ceramicznych kondensatorach filtrujących magistrali głównej B+ (głównej linii zasilania 19-20V). Skutkuje to całkowitym brakiem reakcji na włącznik i zadziałaniem zabezpieczeń nadprądowych w zasilaczu.

Procedury serwisowe, diagnostyka laboratoryjna i metody naprawy

Doświadczenie serwisu obejmujące ponad 20 lat oraz naprawa ponad 10 000 urządzeń wskazują, że skuteczne przywrócenie sprawności starszego laptopa gamingowego wymaga kompleksowego podejścia pomiarowego. Weryfikacja stanu technicznego rozpoczyna się od demontażu kadłubka i oceny organoleptycznej pod mikroskopem stereoskopowym.

Proces naprawczy realizowany jest według precyzyjnego schematu inżynieryjnego:

• Diagnostyka magistrali zasilania: Wykonujemy pomiary rezystancji względem masy na wszystkich cewkach przetwornic napięć pomocniczych (3.3V, 5V, 1.05V, linii pamięci RAM oraz sekcji VCORE). W przypadku wykrycia zwarcia stosowana jest próba zwarciowa z wykorzystaniem zasilacza laboratoryjnego oraz kamery termowizyjnej, co pozwala bezbłędnie zlokalizować uszkodzony element bierny lub układ scalony.
• Wymiana uszkodzonych elementów SMD i BGA: Uszkodzone tranzystory mocy, sterowniki przetwornic PWM (modulacji szerokości impulsów) czy układy ładowania baterii są wylutowywane przy użyciu stacji lutowniczych na gorące powietrze (hot-air) z zachowaniem profilu termicznego chroniącego laminat przed delaminacją (rozwarstwieniem warstw miedzi wewnątrz płyty). Do montażu stosujemy wyłącznie nowe komponenty elektroniczne.
• Kompleksowa regeneracja układu chłodzenia: Radiatory są chemicznie oczyszczane z resztek zestarzałych past. Wymieniamy zużyte termopady (elastyczne podkładki termoprzewodzące odprowadzające ciepło z sekcji VRAM i MOSFET) na nowe materiały o wysokiej przewodności cieplnej, dobrane ściśle pod kątem fabrycznej grubości i ściśliwości. Na rdzenie CPU i GPU nakładana jest pasta termoprzewodząca o wysokiej gęstości, odporna na zjawisko wypompowywania (pump-out effect wywołany cyklami rozszerzalności cieplnej). Czyszczenie i przyspieszanie urządzenia w ramach standardowej konserwacji realizujemy w czasie do 24 godzin.
• Regeneracja mocowań zawiasów: W przypadku wyłamanych gniazd śrub wykonujemy rekonstrukcję punktów kotwiczenia przy użyciu chemoutwardzalnych żywic strukturalnych o podwyższonej odporności na ścinanie, co przywraca fabryczną sztywność obudowy bez konieczności kosztownej wymiany całego palmrestu.
• Programowanie pamięci Flash SPI: W sytuacjach uszkodzenia zawartości kości BIOS/UEFI po nieudanych aktualizacjach lub awariach zasilania, kość pamięci jest programowana w programatorze zewnętrznym czystym wsadem z wyczyszczonym regionem ME (Intel Management Engine), co eliminuje problemy z opóźnionym startem czy niekontrolowanymi obrotami wentylatorów.

Po zakończeniu prac montażowych urządzenie przechodzi wielogodzinne testy syntetyczne pod obciążeniem (stress-testy), które monitorują stabilność napięć, temperaturę w poszczególnych punktach pomiarowych oraz poprawność renderowania klatek obrazu. Na zrealizowane usługi udzielana jest gwarancja do 12 miesięcy. Czas kompleksowej naprawy elektronicznej z reguły nie przekracza 3 dni.

Zagrożenia związane z niefachową ingerencją i domowymi próbami naprawy

Samodzielne próby naprawy lub modernizacji starszych laptopów gamingowych Lenovo niosą ze sobą ryzyko trwałego uszkodzenia delikatnych obwodów drukowanych. Brak specjalistycznego zaplecza pomiarowego i wiedzy z zakresu mikroelektroniki często prowadzi do zwielokrotnienia pierwotnych uszkodzeń.

Najczęstsze błędy popełniane podczas prób domowego serwisu to:

• Praca na podłączonej baterii: Niezachowanie procedury odłączenia akumulatora wewnętrznego przed dotknięciem elementów płyty głównej. Przypadkowe upuszczenie metalowej śrubki lub dotknięcie pęsetą złącza taśmy matrycy (eDP) powoduje natychmiastowe zwarcie linii zasilania podświetlenia (często 19V) bezpośrednio do linii danych procesora, co prowadzi do nieodwracalnego zniszczenia zintegrowanego mostka PCH lub struktury CPU.
• Użycie ciekłego metalu na miedzianych radiatorach: Aplikacja ciekłego metalu na radiatory pozbawione niklowania prowadzi do zjawiska amalgamacji miedzi, zniszczenia stopy chłodzącej, a w przypadku wycieku płynnego przewodnika — do masywnych zwarć pod układami BGA (układami scalonymi montowanymi na siatce kulek cynowych).
• Niewłaściwy dobór grubości termopadów: Zastosowanie zbyt grubych podkładek termicznych uniemożliwia prawidłowy docisk miedzianej stopy radiatora do rdzenia krzemowego CPU/GPU, co skutkuje natychmiastowym przegrzaniem i wyłączeniem komputera po kilku sekundach od startu. Ze względu na specyfikę konstrukcji fabrycznych niedopuszczalne jest także zastępowanie termopadów pastą termoprzewodzącą na elementach o dużym odstępie montażowym.
• Zrywanie taśm sygnałowych i gniazd FPC: Siłowe otwieranie obudowy bez odpięcia delikatnych złączy taśmowych klawiatury, touchpada czy podświetlenia skutkuje wyłamaniem zatrzasków złączy, co uniemożliwia ponowne prawidłowe połączenie komponentów bez ich mikrolutowania.

Organizacja obsługi technicznej i wsparcie mobilne

Obsługa urządzeń realizowana jest w modelu mobilnym. Zapewniamy dojazd do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km, bezpośrednio pod wskazany adres. Większość usterek usuwamy podczas pierwszej wizyty, jeżeli charakter problemu pozwala na wykonanie prac na miejscu u klienta.

W przypadku skomplikowanych awarii elektronicznych płyty głównej, wymagających użycia mikroskopu, lutownicy na podczerwień lub stacji BGA, sprzęt zabezpieczany jest i transportowany przez kierowcę. Diagnoza w trybie door-to-door (odbiór przez kierowcę i transport do stanowiska pomiarowego) jest w pełni bezpłatna. Zasada braku opłat w przypadku braku możliwości usunięcia usterki obowiązuje wyłącznie przy obsłudze laptopa w trybie door-to-door. Na cały okres trwania procedury naprawczej udostępniany jest bezpłatny laptop zastępczy, wydawany bez konieczności wpłacania kaucji i bez ograniczeń czasowych, co pozwala na zachowanie ciągłości pracy lub nauki.

Najczęściej zadawane pytania (FAQ)

Czy w modelach Legion Y520, Y530 i Y540 możliwa jest wymiana karty graficznej lub procesora na mocniejszy model?
W tych konstrukcjach procesor (CPU) oraz dedykowany układ graficzny (GPU) są układami scalonymi typu BGA, przylutowanymi bezpośrednio do laminatu płyty głównej na stałe. Modernizacja poprzez prostą wymianę modułu nie jest możliwa. Zwiększenie wydajności realizuje się poprzez rozbudowę pamięci RAM w architekturze dwukanałowej (Dual Channel) oraz montaż szybkiego dysku półprzewodnikowego NVMe M.2 w miejsce starszych nośników SATA lub dysków talerzowych HDD.

Dlaczego laptop Legion Y530 działa wyłącznie na zasilaczu, a bateria nie jest ładowana mimo sprawnej ładowarki?
Najczęstszą przyczyną jest mechaniczne uszkodzenie środkowego pinu w gnieździe zasilania Slim Tip na płycie głównej lub przerwanie ścieżki sygnałowej ID w obwodzie wejściowym. Gdy kontroler KBC nie otrzymuje sygnału identyfikacyjnego, traktuje zasilacz jako źródło o nieznanej lub zbyt niskiej wydajności prądowej, blokując funkcję ładowania ogniw w celu uniknięcia przeciążenia linii zasilającej.

Jak często należy przeprowadzać pełną konserwację układu chłodzenia w starszym laptopie gamingowym?
Ze względu na wysoką gęstość strumienia cieplnego generowanego przez podzespoły serii Legion, zaleca się czyszczenie radiatorów oraz wymianę past i termopadów co 12–18 miesięcy przy umiarkowanym użytkowaniu, lub co 6–12 miesięcy w przypadku codziennego, intensywnego obciążenia grami lub renderingiem wideo. Regularna wymiana materiałów termicznych zapobiega degradacji połączeń kulkowych pod układami BGA.

Czy po naprawie sekcji zasilania płyty głównej zachowane zostaną dane zapisane na dyskach?
Naprawa układów elektronicznych na płycie głównej (wymiana przetwornic, kondensatorów, tranzystorów MOSFET) nie ingeruje w strukturę logiczną ani fizyczną nośników danych M.2 NVMe czy dysków 2.5 cala. Wszystkie pliki, programy oraz konfiguracje systemu operacyjnego pozostają nienaruszone. Przed przystąpieniem do prac na stanowisku pomiarowym nośniki pamięci masowej mogą zostać zdemontowane i zabezpieczone.
