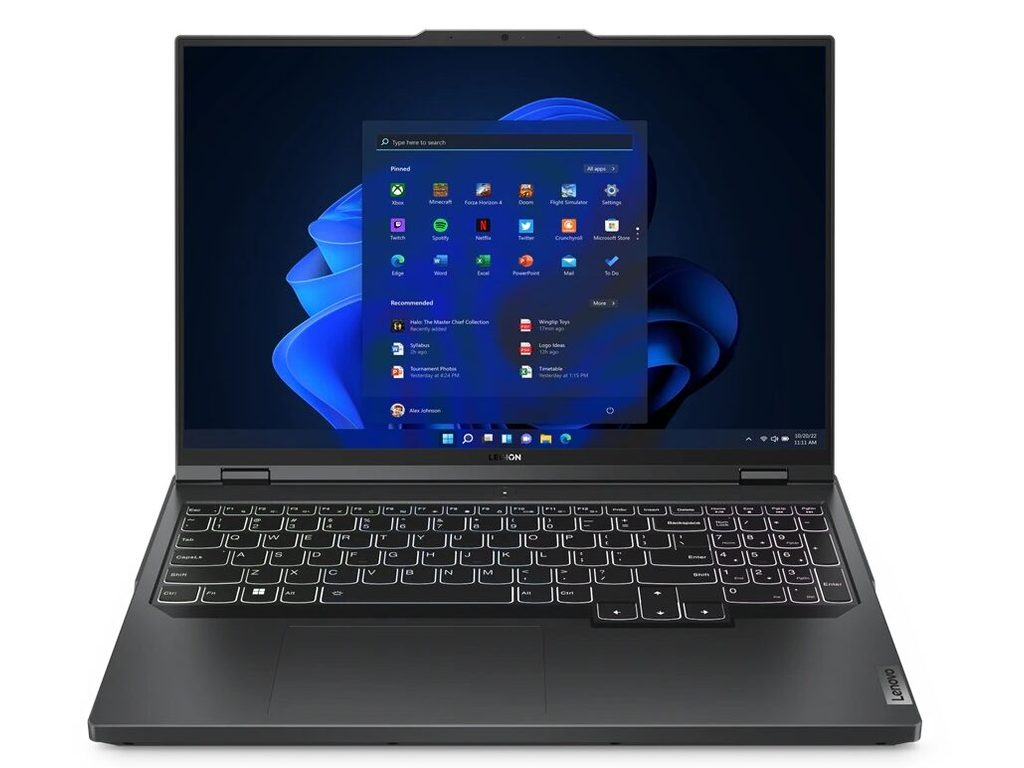

Zapotrzebowanie energetyczne laptopa gamingowego Lenovo Legion 5i Pro 16
Wydajne laptopy z serii Lenovo Legion 5i Pro 16 zostały zaprojektowane do realizacji zaawansowanych obliczeń graficznych oraz obsługi wymagających gier komputerowych. Połączenie wielordzeniowych procesorów z dedykowanymi układami graficznymi wymusza zastosowanie zasilaczy o bardzo wysokiej wydajności prądowej. Z tego względu dobór odpowiedniego zasilacza sieciowego (urządzenia przetwarzającego prąd zmienny z gniazdka na prąd stały o określonym napięciu) oraz kompatybilnych akcesoriów stanowi kluczowy element prawidłowej eksploatacji tej platformy sprzętowej.
W codziennym użytkowaniu często pojawia się potrzeba posiadania drugiego zasilacza stacjonarnego, wymiany uszkodzonego przewodu lub zakupu stacji dokującej (urządzenia rozszerzającego liczbę dostępnych portów peryferyjnych). W przypadku konstrukcji o tak wyśrubowanych parametrach zasilania niewłaściwie dobrana ładowarka zamienna może prowadzić nie tylko do spowolnienia pracy podzespołów, ale również do uszkodzenia układów sekcji zasilania na płycie głównej. Prawidłowa identyfikacja parametrów elektrycznych oraz standardu wtyku pozwala uniknąć awarii i utrzymać pełną wydajność urządzenia pod maksymalnym obciążeniem roboczym.
Charakterystyka fabrycznych zasilaczy i standardów ładowania w serii Legion
W modelach Lenovo Legion 5i Pro 16 producent stosuje charakterystyczne prostokątne złącze zasilania określane jako Slim Tip (prostokątny wtyk z centralnym pinem sygnałowym). Wewnątrz tego wtyku znajduje się precyzyjnie dobrany rezystor identyfikacyjny (element pasywny informujący kontroler wbudowany w laptopie o maksymalnej mocy podłączonego źródła prądu). Na podstawie rezystancji między środkowym pinem a masą układ KBC (kontroler płyty głównej odpowiedzialny za zarządzanie zasilaniem i pracą podzespołów) rozpoznaje, czy do gniazda podłączono zasilacz o mocy wystarczającej do jednoczesnego ładowania akumulatora i zasilania procesora oraz karty graficznej.
W zależności od konfiguracji sprzętowej laptopy te wymagają zasilaczy o dużej mocy, dostarczających napięcie rzędu dwudziestu woltów. Wyróżnia się następujące warianty zasilania i akcesoriów dla tego modelu:
- Główne zasilacze wysokoprądowe ze złączem Slim Tip, które gwarantują stabilne napięcie przy pełnym obciążeniu obu układów scalonych i zapobiegają rozładowywaniu akumulatora podczas intensywnej pracy.
- Porty USB-C wspierające standard Power Delivery (protokół cyfrowej negocjacji parametrów zasilania przez magistralę szeregową), które w tych modelach służą przede wszystkim jako zasilanie pomocnicze w podróży lub do podtrzymania stanu naładowania akumulatora podczas pracy biurowej, lecz nie zapewniają pełnej wydajności w trybie maksymalnego obciążenia graficznego.
- Dedykowane stacje dokujące dużej mocy, wyposażone w podwójne przewody lub złącza Slim Tip, zdolne do równoległego przesyłania obrazu o wysokiej częstotliwości odświeżania oraz zasilania platformy.
- Akcesoria peryferyjne, takie jak zewnętrzne podkładki chłodzące o wysokim przepływie powietrza, precyzyjne klawiatury mechaniczne czy filtry prywatyzujące dopasowane do proporcji ekranu szesnaście na dziesięć.
Zagrożenia wynikające ze stosowania nieodpowiednich ładowarek zamiennych
Na rynku dostępnych jest wiele uniwersalnych zasilaczy oraz tanich zamienników, które deklarują kompatybilność ze standardem Lenovo Slim Tip. W praktyce znaczna część tych konstrukcji nie spełnia norm technicznych wymaganych przez konstrukcję Lenovo Legion 5i Pro 16. Najczęstsze problemy wynikające ze stosowania niezweryfikowanych zamienników obejmują:
Niestabilność napięcia wyjściowego pod zmiennym obciążeniem. Gdy procesor i karta graficzna gwałtownie zwiększają pobór prądu w tak zwanym stanie Turbo Boost (chwilowym podbiciu taktowania zegarów taktujących), niskiej jakości zasilacz zamienny nie nadąża z regulacją napięcia. Dochodzi wówczas do tętnień napięcia (wahań wartości prądu stałego), co prowadzi do restartów systemu operacyjnego, błędów pamięci operacyjnej lub degradacji kondensatorów filtrujących na płycie głównej.
Błędna wartość rezystora identyfikacyjnego w środkowym pinie wtyku. Jeśli zamiennik posiada niewłaściwy opornik, układ KBC może błędnie zidentyfikować zasilacz jako jednostkę o zbyt małej mocy. W efekcie płyta główna wymusza dławienie termiczno-prądowe określane jako thermal throttling lub power limit throttling (obniżenie częstotliwości taktowania podzespołów w celu ograniczenia zapotrzebowania na energię), co objawia się drastycznym spadkiem płynności animacji w grach i programach renderujących.
Przegrzewanie się samego zasilacza i przewodu połączeniowego. Tanie zamienniki często posiadają przewody miedziane o zbyt małym przekroju żyły roboczej. Płynący przez nie prąd o wysokim natężeniu powoduje nagrzewanie się izolacji, jej twardnienie, pękanie w pobliżu dławika ferrytowego (pierścienia przeciwzakłóceniowego) oraz ryzyko zwarcia żyły dodatniej z masą, co bezpośrednio zagraża uszkodzeniem pierwszego klucza wejściowego MOSFET (tranzystora polowego odcinającego zasilanie w razie przeciążenia).
Weryfikacja parametrów elektrycznych i dobór akcesoriów przez serwis
Weryfikacja kompatybilności oraz diagnostyka problemów z zasilaniem w laptopach Lenovo Legion wymaga zastosowania aparatury pomiarowej. W ramach procedur serwisowych wykonujemy kompleksowe testy układów zasilania, aby wykluczyć usterki płyty głównej i precyzyjnie dobrać właściwe podzespoły zasilające. Nasze doświadczenie w obsłudze sprzętu tej marki wynosi ponad 20 lat, a łączna liczba zrealizowanych napraw obejmuje ponad 10 000 urządzeń.
Proces diagnostyczny i dobór odpowiednich akcesoriów przebiega w kilku etapach:
- Pomiary laboratoryjne parametrów wyjściowych zasilacza pod sztucznym obciążeniem rezystancyjnym, z wykorzystaniem oscyloskopu cyfrowego (przyrządu rejestrującego przebiegi napięcia w czasie) w celu wykrycia szumów i tętnień napięcia.
- Kontrola rezystancji pinu sygnałowego we wtyku Slim Tip oraz testy komunikacji z kontrolerem KBC, sprawdzające czy laptop prawidłowo rozpoznaje profil zasilacza.
- Weryfikacja gniazda zasilania DC-IN w samym laptopie pod kątem mikropęknięć lutów na płycie głównej, nadpaleń styków prądowych oraz uszkodzeń mechanicznych powstałych w wyniku naprężeń przewodu.
- Testy ładowania akumulatora litowo-polimerowego z jednoczesnym pomiarem temperatury sekcji zasilania VRM (modułu regulatora napięcia przekształcającego napięcie główne na napięcia zasilające procesor i układ graficzny) za pomocą kamery termowizyjnej.
- Dobór sprawdzonych, w pełni bezpiecznych zasilaczy oraz akcesoriów peryferyjnych spełniających rygorystyczne normy producenta. W naszych pracach stosujemy części wyłącznie nowe, nigdy używane lub pochodzące z odzysku.
W przypadku konieczności wykonania naprawy układu zasilania na płycie głównej lub wymiany gniazda zasilania, czas realizacji z reguły nie przekracza 3 dni, natomiast podstawowe czynności konserwacyjne, takie jak czyszczenie układu chłodzenia czy wymiana past termoprzewodzących, wykonujemy w czasie do 24 godzin. Na wykonane usługi montażowe i naprawcze udzielana jest gwarancja do 12 miesięcy. Większość typowych usterek zasilania usuwamy podczas pierwszej wizyty u klienta.
Dostępność akcesoriów rozszerzających możliwości Lenovo Legion 5i Pro 16
Użytkownicy modeli Lenovo Legion 5i Pro 16 często poszukują dodatkowych elementów wyposażenia, które ułatwiają organizację stanowiska pracy stacjonarnej oraz zabezpieczają sprzęt w transporcie. Do kluczowych akcesoriów, których kompatybilność warto zweryfikować przed zakupem, należą:
Stacje dokujące i huby USB-C. Ze względu na wysokie zapotrzebowanie energetyczne laptopa, standardowy hub USB-C zasilany z portu laptopa może ulegać przeciążeniu po podłączeniu kilku dysków zewnętrznych i monitora o wysokiej rozdzielczości. Rekomenduje się stosowanie aktywnych stacji dokujących z własnym zasilaczem sieciowym, które odciążają kontrolery zasilania USB umieszczone na płycie głównej komputera.
Podkładki chłodzące. Konstrukcja dolnej pokrywy Lenovo Legion 5i Pro 16 posiada obszerne perforacje wlotowe dla wentylatorów promieniowych. Zastosowanie odpowiedniej podstawki z filtrem przeciwkurzowym wspomaga cyrkulację powietrza, obniżając temperaturę pracy układów BGA (układów scalonych lutowanych na stałe do płyty głównej za pomocą kulek cynowych) o kilka stopni, co przekłada się na dłuższą żywotność komponentów.
Przenośne ładowarki USB-C z protokołem PD. W sytuacjach podróżnych możliwe jest zasilanie laptopa za pomocą kompaktowych ładowarek wykonanych w technologii GaN (półprzewodników na bazie azotku galu, cechujących się mniejszymi wymiarami i wyższą sprawnością). Należy jednak pamiętać, że ładowarka taka musi wspierać odpowiednie profile napięciowe, a praca na niej powinna ograniczać się do zadań biurowych, przeglądania sieci lub ładowania baterii przy wyłączonym laptopie.
Typowe błędy użytkowników przy wyborze i eksploatacji zasilaczy
Samodzielny zakup akcesoriów zasilających bez wcześniejszej analizy technicznej często skutkuje powtarzającymi się problemami. Do najczęściej spotykanych błędów należą:
Stosowanie adapterów i przejściówek z okrągłego wtyku na prostokątny Slim Tip. Stare zasilacze biurowe z okrągłą wtyczką posiadają zazwyczaj znacznie niższą wydajność prądową. Zastosowanie pasywnej przejściówki nie zwiększa mocy zasilacza, co w konsekwencji prowadzi do jego ciągłego przeciążenia, zadziałania zabezpieczeń termicznych OCP/OTP (zabezpieczeń nadprądowych i termicznych) lub trwałego uszkodzenia zasilacza.
Zwijanie przewodu zasilacza w sposób powodujący ciasne załamania przy samej obudowie lub przy wtyku. Naprężenia mechaniczne prowadzą do zmęczenia materiału miedzianego i przerwania wiązki przewodzącej, co objawia się przerywaniem ładowania przy poruszaniu kablem oraz iskrzeniem wewnątrz osłony izolacyjnej.
Ignorowanie komunikatów systemu operacyjnego o podłączeniu źródła zasilania o zbyt niskiej mocy. Wielu użytkowników lekceważy powiadomienia o wolnym ładowaniu, pracując pod pełnym obciążeniem na zasilaczu USB-C. Skutkuje to zjawiskiem jednoczesnego pobierania prądu z zasilacza i baterii (tak zwanym hybrid power boost), co powoduje przyspieszoną degradację chemiczną ogniw akumulatora.
Organizacja obsługi serwisowej z dojazdem
Obsługujemy użytkowników laptopów Lenovo na zasadzie pełnej mobilności serwisowej. Zapewniamy sprawny dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km, pracując w trybie całodobowym przez 7 dni w tygodniu. Serwisant realizuje niezbędne pomiary i diagnostykę na miejscu u klienta, a w przypadku konieczności wykonania specjalistycznych prac lutowniczych sprzęt może zostać przekazany kierowcy do bezpiecznego transportu.
Darmowa diagnoza dotyczy wyłącznie laptopa przekazanego w trybie door-to-door, gdzie kierowca odbiera urządzenie i dostarcza je po weryfikacji stanu technicznego. Zasada rozliczenia w myśl reguły, że w przypadku braku możliwości usunięcia usterki klient nie ponosi kosztów, ma zastosowanie wyłącznie przy obsłudze w trybie door-to-door. Na czas trwania procedur naprawczych klientom udostępniany jest bezpłatny laptop zastępczy na cały okres realizacji usługi, bez konieczności wpłacania kaucji i bez ograniczeń czasowych. Na życzenie klienta wystawiana jest faktura bez VAT.
Najczęściej zadawane pytania
Czy laptop Lenovo Legion 5i Pro 16 może być ładowany wyłącznie przez port USB-C?
Ładowanie przez port USB-C ze wsparciem Power Delivery jest funkcją pomocniczą. Pozwala na naładowanie baterii podczas spoczynku lub zasilenie komputera w trakcie wykonywania prostych prac biurowych. Podczas uruchamiania gier lub programów do renderowania pełne zapotrzebowanie energetyczne płyty głównej i podzespołów przewyższa możliwości zasilania USB-C, dlatego do pełnej wydajności niezbędny jest zasilacz wysokoprądowy ze złączem Slim Tip.
Jak rozpoznać, że zasilacz zamienny nie współpracuje prawidłowo z laptopem?
Objawami niekompatybilności są: pojawianie się komunikatów o podłączeniu słabego zasilacza, powolne ładowanie baterii mimo braku obciążenia, skokowe spadki płynności animacji podczas pracy procesora i grafiki, a także nadmierne nagrzewanie się obudowy zasilacza lub jego wtyczki. W skrajnych przypadkach wskaźnik ładowania w systemie cyklicznie włącza się i wyłącza.
Czy uszkodzony kabel zasilacza Slim Tip można naprawić bez wymiany całej ładowarki?
W wielu przypadkach możliwa jest profesjonalna wymiana samego przewodu niskonapięciowego z wtykiem Slim Tip. Wymaga to otwarcia obudowy zasilacza, prawidłowego wlutowania nowego przewodu z zachowaniem polaryzacji oraz montażu fabrycznego rezystora identyfikacyjnego odpowiadającego pierwotnej mocy zasilacza. Zabieg ten jest w pełni bezpieczny, pod warunkiem że elektronika zasilacza przeszła pomyślnie testy laboratoryjne.
Czym różni się oryginalny standard Slim Tip od uniwersalnych złączy wielopinowych?
Standard Slim Tip posiada specyficzną geometrię prostokątnego konektora oraz zintegrowany tor sygnałowy z precyzyjnym rezystorem odniesienia. Uniwersalne końcówki zasilaczy wielomarkowych często nie posiadają właściwego połączenia pinu sygnałowego lub stosują uśrednioną rezystancję, co uniemożliwia kontrolerowi KBC prawidłowe sterowanie poborem mocy z sieci elektrycznej.
