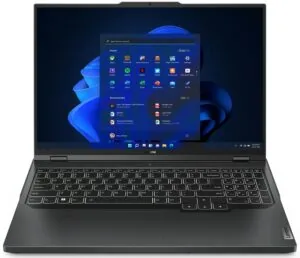

Specyfika konstrukcyjna i zaopatrzenie w komponenty do Lenovo Legion Pro 5 16 z układem graficznym nowej generacji

Laptopy z serii Lenovo Legion Pro 5 16 cali, wyposażone w nowoczesne układy graficzne z serii RTX 5070, stanowią zaawansowane jednostki obliczeniowe przeznaczone do intensywnego gamingu oraz pracy z wymagającym oprogramowaniem graficznym. Ze względu na wysoką gęstość upakowania elementów na płycie głównej oraz rygorystyczne wymagania dotyczące odprowadzania ciepła, serwisowanie tego typu urządzeń wymaga precyzyjnego podejścia do kwestii doboru podzespołów. W strukturze niezależnego serwisu kluczowym zagadnieniem jest stała dostępność oraz możliwość szybkiego sprowadzenia fabrycznie nowych elementów konstrukcyjnych, układów scalonych i modułów peryferyjnych.

Architektura urządzeń Legion Pro 5 16 łączy procesor główny oraz dedykowany układ graficzny montowane w technologii BGA (Ball Grid Array, czyli technologia montażu powierzchniowego za pomocą kulek lutowniczych bezpośrednio na laminacie płyty). Oznacza to, że wiele awarii nie pozwala na prostą wymianę modułową w warunkach domowych, lecz wymaga precyzyjnych prac z wykorzystaniem stacji lutowniczych lub instalacji nowej, kompletnej płyty bazowej. W przypadku nowo wprowadzanych konfiguracji rynkowych zapotrzebowanie na części obejmuje zarówno komponenty mechaniczne obudowy, elementy matrycy, jak i dedykowane sekcje zasilania oraz zaawansowane radiatory.

Klasyfikacja części zamiennych w Lenovo Legion Pro 5 16

Dostępność komponentów do modelu Legion Pro 5 16 zależy bezpośrednio od kategorii podzespołu. W praktyce serwisowej wyróżnia się kilka głównych grup części zamiennych, które podlegają wymianie w wyniku eksploatacji, uszkodzeń mechanicznych, zalania cieczą bądź przeciążeń elektrycznych:

Elementy modułu chłodzenia — obejmują zintegrowane komory parowe (Vapor Chamber, czyli hermetyczne miedziane elementy odprowadzające ciepło poprzez przemianę fazową cieczy) lub układ klasycznych ciepłowodów (Heat Pipes) połączonych z dwoma wysokowydajnymi wentylatorami. Wentylatory z cienkimi łopatkami polimerowymi są komponentem podlegającym naturalnemu zużyciu łożysk lub uszkodzeniom mechanicznym pod wpływem zanieczyszczeń.
Wyświetlacze i matryce IPS — panele o przekątnej 16 cali, proporcjach 16:10 oraz wysokiej rozdzielczości i wysokiej częstotliwości odświeżania wymagają precyzyjnego dopasowania taśmy sygnałowej eDP (embedded DisplayPort, cyfrowy interfejs przesyłania obrazu). Wymianie podlegają także elementy mocowania matrycy oraz sensory pokrywy górnej.
Klawiatury i podświetlenie RGB — moduły klawiatury w serii Legion stanowią integralną część górnej pokrywy (tzw. Palmrest). Ze względu na zgrzewaną konstrukcję wymiana pojedynczego przełącznika jest niezalecana, a standardem serwisowym jest montaż kompletnego modułu obudowy górnej wraz z nową klawiaturą, co zapobiega utracie sztywności konstrukcji.
Gniazda zasilania i porty wejścia/wyjścia — prostokątne gniazda zasilania Slim Tip oraz porty USB-C obsługujące protokół Power Delivery (standard szybkiego ładowania i zasilania urządzeń) przyjmują wysokie prądy, co przy intensywnym użytkowaniu może prowadzić do mechanicznego wyrobienia styków lub mikropęknięć lutów.
Płyty główne i komponenty SMD — elementy sekcji zasilania VRM (Voltage Regulator Module, moduł regulacji napięcia odpowiedzialny za stabilne zasilanie CPU i GPU), w tym układy przetwornic, sterowniki PWM, tranzystory MOSFET oraz filtrujące kondensatory ceramiczne.
Baterie wewnętrzne — pakiety litowo-polimerowe o dużej pojemności, które po określonej liczbie cykli ładowania tracą pojemność nominalną lub ulegają degradacji chemicznej.

Weryfikacja uszkodzeń i procedura doboru podzespołów w serwisie

Prawidłowy dobór części zamiennych do Lenovo Legion Pro 5 16 wymaga bezbłędnej identyfikacji sprzętowej. Producenci w ramach jednej serii modelowej stosują różne rewizje płyt głównych, odmienne matryce o zróżnicowanej jasności i pokryciu przestrzeni barwnych, a także zróżnicowane konektory taśm sygnałowych. W procesie serwisowym stosujemy ścisłą procedurę weryfikacyjną:

Pierwszym krokiem jest odczytanie pełnego oznaczenia modelu Machine Type Model (MTM, unikalny ciąg znaków określający dokładną konfigurację fabryczną urządzenia). Na podstawie tych danych oraz bezpośredniej inspekcji oznaczeń na laminacie (numerów FRU — Field Replaceable Unit) weryfikujemy kompatybilność podzespołu. Pozwala to wyeliminować ryzyko niekompatybilności sygnałowej, która mogłaby prowadzić do nieprawidłowego działania czujników temperatury, braku regulacji podświetlenia matrycy czy niestabilności magistrali PCIe.

Diagnostyka układu zasilania i sekcji graficznej RTX 5070 odbywa się z użyciem mikroskopów stereoskopowych, kamer termowizyjnych oraz precyzyjnych mierników laboratoryjnych. W przypadku zwarcia na liniach głównych (np. linii zasilania 19-20V lub liniach niskonapięciowych pamięci VRAM) lokalizujemy uszkodzony element SMD (Surface Mount Device, komponent montowany powierzchniowo). Jeśli uszkodzenie obejmuje strukturę krzemową procesora graficznego, podejmowana jest decyzja o wymianie kompletnego modułu płyty głównej na fabrycznie nowy egzemplarz.

Wszystkie wykorzystywane części zamienne są wyłącznie nowe i nigdy nie pochodzą z demontażu czy urządzeń z odzysku. W przypadku napraw wymagających transportu sprzętu do naszego zaplecza technicznego oferujemy bezpłatny laptop zastępczy na cały czas trwania procedury, bez konieczności wpłacania kaucji i bez limitu czasowego. Całkowity czas realizacji naprawy z reguły nie przekracza 3 dni, natomiast podstawowe czynności, takie jak wymiana wentylatorów, modułów pamięci RAM czy dysków NVMe, realizowane są w czasie do 24 godzin. Na wykonane prace oraz zamontowane komponenty udzielana jest gwarancja do 12 miesięcy.

Ryzyko związane z nieprofesjonalnym montażem i częściami nieoryginalnymi

Konstrukcja laptopów gamingowych Lenovo Legion Pro 5 16 nie wybacza błędów montażowych. Samodzielna próba naprawy lub montaż niezweryfikowanych zamienników niesie za sobą szereg istotnych zagrożeń dla stabilności i integralności komputera:

Zastosowanie niewłaściwych materiałów termoprzewodzących stanowi jedno z najczęstszych źródeł wtórnych awarii. W nowoczesnych jednostkach Legion Pro z mocnymi układami graficznymi kluczowe znaczenie ma zachowanie odpowiedniej grubości oraz ściśliwości termopadów (elastycznych podkładek termoprzewodzących odprowadzających ciepło z kości VRAM i sekcji zasilania). Użycie zbyt grubego materiału powoduje brak prawidłowego docisku rdzenia GPU do miedzianej podstawy radiatora, co w ciągu kilku sekund prowadzi do osiągnięcia temperatur krytycznych i wyłączenia awaryjnego. Z kolei zbyt cienki termopad pozostawia przestrzeń powietrzną, wywołując przegrzewanie i degradację tranzystorów MOSFET.

Kolejnym błędem jest próba wymiany matrycy bez odłączenia baterii głównej od płyty głównej. Na złączu eDP stale obecne jest napięcie zasilania podświetlenia. Podłączanie lub odłączanie taśmy matrycy pod napięciem powoduje mikroskopijne przesunięcie pinów i natychmiastowe zwarcie linii wysokiego napięcia do linii sygnałowych procesora lub mostka, niszcząc układy sterujące na płycie głównej.

Niebezpieczeństwo stwarza także montaż zamienników baterii o niesprawdzonych parametrach ogniw. Nieoryginalne akumulatory często nie komunikują się poprawnie z kontrolerem wbudowanym EC (Embedded Controller, mikrokontroler zarządzający zasilaniem, temperaturami i klawiaturą), co skutkuje błędami ładowania, nagłym odcinaniem zasilania pod obciążeniem, a w skrajnych przypadkach puchnięciem pakietu i deformacją obudowy oraz touchpada.

Najczęściej zadawane pytania (FAQ)

Czy w modelu Lenovo Legion Pro 5 16 można wymienić samą kartę graficzną RTX 5070?
Układ graficzny RTX 5070 w tym modelu jest na stałe wlutowany w płytę główną w technologii BGA. Nie ma możliwości wyjęcia karty jako osobnego modułu, jak ma to miejsce w komputerach stacjonarnych. W przypadku uszkodzenia rdzenia graficznego naprawa polega na wymianie układu scalonego metodą lutowania BGA lub wymianie całej płyty głównej na fabrycznie nową.

Jak sprawdzić, czy uszkodzeniu uległ wentylator, czy cały moduł chłodzenia?
Objawem zużycia samego wentylatora jest najczęściej terkotanie, wibracje obudowy lub całkowite zatrzymanie obrotów, któremu towarzyszy komunikat błędu BIOS podczas uruchamiania. Jeśli natomiast wentylatory pracują z maksymalną prędkością, a z otworów wylotowych wydostaje się chłodne powietrze przy jednoczesnym przegrzewaniu się obudowy w okolicy procesora, przyczyną jest zazwyczaj rozszczelnienie komory parowej lub ciepłowodów, co wymaga wymiany całego zintegrowanego układu chłodzenia.

Czy klawiatura w Legion Pro 5 16 może być wymieniona bez wymiany obudowy?
W tym modelu klawiatura jest fabrycznie mocowana do górnej części obudowy za pomocą gęsto rozmieszczonych plastikowych zgrzewów. Wymiana samej klawiatury poprzez rozwiercanie zgrzewów osłabia sztywność konstrukcji i prowadzi do zapadania się klawiszy podczas pisania. Rekomendowanym i stosowanym w profesjonalnym serwisie rozwiązaniem jest montaż fabrycznie nowego, kompletnego panelu górnego wraz ze zintegrowaną klawiaturą.

Ile trwa sprowadzenie nietypowych części do najnowszych konfiguracji Legion?
Większość podstawowych elementów eksploatacyjnych, takich jak wentylatory, taśmy, matryce i gniazda, posiadamy w bieżącym zasobie magazynowym. W przypadku konieczności sprowadzenia dedykowanej płyty głównej o rzadkiej specyfikacji czas dostawy komponentu zazwyczaj mieści się w standardowym cyklu logistycznym, a naprawa realizowana jest bez zbędnej zwłoki, zazwyczaj w okresie nieprzekraczającym 3 dni roboczych.
