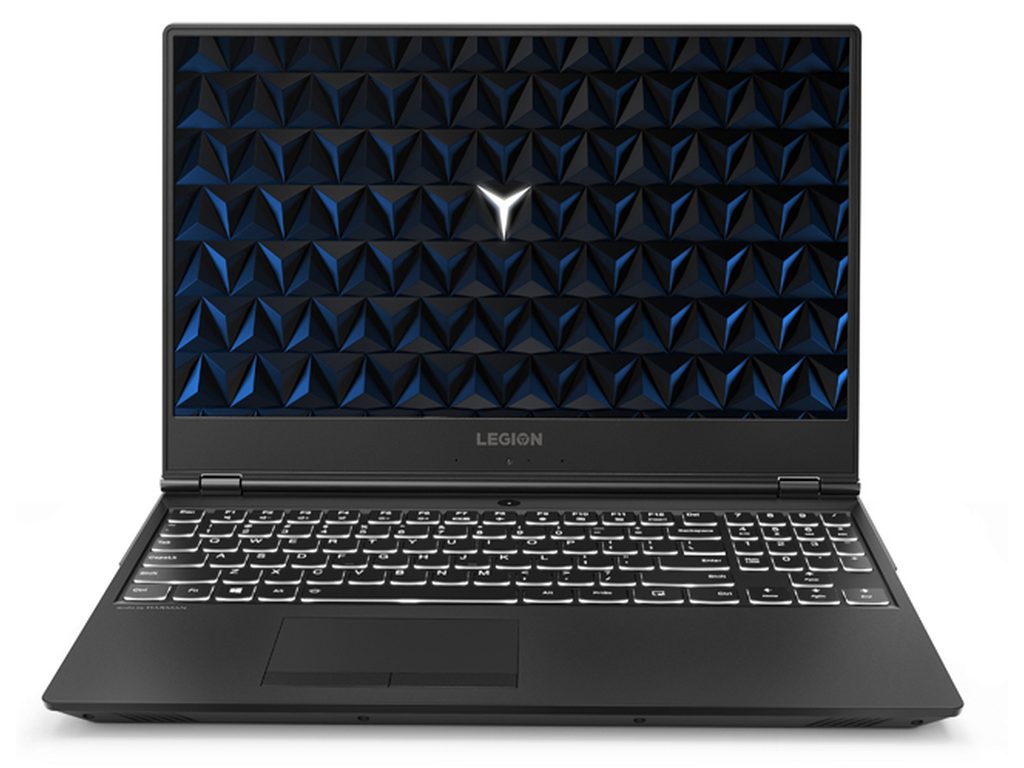

Rynek wtórny sprzętu komputerowego oferuje wiele interesujących konstrukcji dla osób poszukujących wydajnej jednostki do pracy i rozrywki w rozsądnym budżecie. Wśród laptopów gamingowych marki Lenovo szczególną popularnością cieszy się model Legion Y530, w tym konkretna konfiguracja o oznaczeniu kodowym 81FV00G0IX. Urządzenie to zadebiutowało jako przełom w stylistyce gamingowej producenta, odchodząc od agresywnego, krzykliwego wzornictwa na rzecz stonowanej, eleganckiej obudowy pasującej również do środowiska biurowego. Z perspektywy czasu zakup używanego egzemplarza wiąże się jednak z koniecznością dokładnej weryfikacji stanu technicznego, ponieważ laptopy gamingowe poddawane są ciągłym obciążeniom termicznym i mechanicznym. Poniższa analiza omawia specyfikę konstrukcyjną tego modelu, najczęstsze punkty awaryjne oraz procedury serwisowe, które pozwalają przywrócić urządzeniu pełną sprawność operacyjną.
Charakterystyka techniczna i specyfika konstrukcji Legion Y530
Model Lenovo Legion Y530 w wariancie 81FV00G0IX bazuje na architekturze łączącej wielordzeniowy procesor z dedykowaną jednostką graficzną (dGPU, czyli oddzielny układ graficzny zamontowany na laminacie płyty głównej). Płyta główna tego modelu wykorzystuje gniazda pamięci RAM w standardzie SO-DIMM (moduły pamięci o małym zarysie stosowane w komputerach przenośnych), co umożliwia rozbudowę pamięci operacyjnej do dwóch kanałów (Dual Channel, tryb pracy podwajający przepustowość komunikacji między pamięcią a kontrolerem CPU). Pod względem magazynowania danych konstrukcja wyposażona jest w złącze M.2 obsługujące protokół NVMe (interfejs komunikacyjny zoptymalizowany dla szybkich dysków SSD przez magistralę PCIe) oraz tradycyjną zatokę 2,5 cala ze złączem SATA.
Kluczowym elementem wyróżniającym tę konstrukcję jest przesunięty do tyłu blok złączy (I/O, porty wejścia i wyjścia), co ułatwia zarządzanie okablowaniem na stanowisku roboczym. Układ chłodzenia składa się z dwóch niezależnych wentylatorów promieniowych (turbinowych), zespołu miedzianych rurek cieplnych (heatpipe, miedziane przewody wypełnione cieczą roboczą odprowadzające ciepło na zasadzie przemiany fazowej) oraz dwóch miedzianych radiatorów umieszczonych przy wylotach powietrza. Matryca o rozdzielczości Full HD wykonana w technologii IPS (In-Plane Switching, panel ciekłokrystaliczny zapewniający szerokie kąty widzenia i stabilne odwzorowanie barw) montowana jest na centralnym, pojedynczym zawiasie zintegrowanym z obudową matrycy.
Typowe usterki i punkty krytyczne w używanych egzemplarzach
Wieloletnia eksploatacja laptopa gamingowego prowadzi do naturalnego zużycia komponentów oraz degradacji materiałów eksploatacyjnych. W przypadku modelu Legion Y530 najczęstsze problemy techniczne koncentrują się wokół kilku kluczowych obszarów:
- Degradacja układu chłodzenia i throttling termiczny: Wyschnięcie past termoprzewodzących (substancji redukujących opór cieplny między rdzeniami krzemowymi a podstawą radiatora) oraz utwardzenie termopadów (elastycznych taśm przewodzących ciepło z sekcji zasilania VRM i kości VRAM) prowadzi do zjawiska thermal throttlingu (automatycznego obniżania taktowania zegarów procesora i karty graficznej w celu ochrony przed przegrzaniem). Objawia się to nagłymi spadkami płynności podczas pracy pod obciążeniem oraz głośną, ciągłą pracą wentylatorów na maksymalnych obrotach.
- Wyłamania tulei montażowych i opory zawiasu matrycy: Obudowa modelu Y530 wykonana jest z tworzywa sztucznego. Z biegiem czasu smar w mechanizmie zawiasu wysycha, zwiększając opór mechaniczny przy otwieraniu pokrywy. Siła przenoszona jest na mosiężne gwinty zatopione w plastiku dolnej obudowy lub klapy matrycy, co prowadzi do ich wyrywania, pękania palmrestu (górnej części obudowy pod nadgarstki) oraz rozwarstwiania się ramki ekranu.
- Zużycie gniazda zasilania typu Slim Tip: Prostokątne złącze zasilania z centralnym pinem sygnałowym (odpowiedzialnym za identyfikację mocy zasilacza przez kontroler KBC/EC) ulega luzom mechanicznym lub przepaleniom styków prądowych. W efekcie płyta główna przestaje poprawnie ładować baterię lub losowo przełącza się w tryb zasilania akumulatorowego podczas intensywnej pracy.
- Zużycie sekcji zasilania (VRM) i kondensatorów: Ciągła praca w podwyższonych temperaturach wpływa negatywnie na kondensatory filtrujące oraz przetwornice napięcia (układy scalone obniżające napięcie głównej linii zasilania do wartości wymaganych przez układy BGA). Może to skutkować niestabilnością systemu, samoczynnymi restartami lub brakiem reakcji na włącznik.
- Wyczerpanie ogniw akumulatora: Baterie litowo-polimerowe po setkach cykli ładowania tracą pojemność nominalną, a w skrajnych przypadkach dochodzi do ich spuchnięcia (wskutek wydzielania gazów wewnątrz zamkniętych cel), co wywołuje nacisk na touchpad i grozi uszkodzeniem płytki dotykowej.
Procedura diagnostyczna i naprawcza przed dopuszczeniem do użytkowania
Kupując używany egzemplarz Lenovo Legion Y530-81FV00G0IX, niezbędne jest przeprowadzenie kompleksowej weryfikacji sprzętowej. W warunkach serwisowych proces ten przebiega wieloetapowo, aby wykluczyć usterki ukryte oraz zabezpieczyć podzespoły na kolejne lata pracy.
1. Diagnostyka elektroniczna i pomiary linii zasilania
Prace rozpoczynają się od pomiarów rezystancji głównych cewek zasilających względem masy (GND). Pozwala to ustalić, czy w kluczowych gałęziach zasilania (linia główna +19V, zasilanie kontrolera KBC +3.3V, zasilanie układu mostka PCH +1.05V, linie zasilania rdzeni CPU i GPU) nie występują zwarcia lub nieprawidłowo niskie oporności świadczące o degradacji półprzewodników. Sprawdzany jest również stan pinu identyfikacyjnego w gnieździe zasilania oraz komunikacja na szynie SMBus (szynie komunikacyjnej między baterią, kontrolerem EC a układem ładowarki).
2. Regeneracja układu chłodzenia
Zdemontowany moduł chłodzenia podlega weryfikacji szczelności rurek cieplnych przy użyciu kamery termowizyjnej (detekcja punktów blokady transferu ciepła). Radiatory są oczyszczane w myjce ultradźwiękowej z mikrocząstek pyłu i włókien blokujących przepływ powietrza. Wentylatory turbinowe są demontowane, ich osie czyszczone i zabezpieczane odpowiednim środkiem smarnym o podwyższonej lepkości. Podczas ponownego montażu aplikuje się pasty termoprzewodzące o wysokiej przewodności cieplnej lub materiały zmiennofazowe (Phase Change Material, materiał zmieniający stan skupienia pod wpływem temperatury w celu idealnego wypełnienia mikroszczelin), a zużyte termopady zastępuje się nowymi elementami o precyzyjnie dobranej grubości i twardości.
3. Wzmocnienie i odbudowa elementów nośnych obudowy
W przypadku stwierdzenia pęknięć mocowań zawiasów, serwis nie stosuje doraźnych metod klejenia powierzchownego. Prawidłowa procedura polega na rekonstrukcji punktów podparcia przy użyciu chemoutwardzalnych żywic polimerowych z zachowaniem fabrycznej osiowości zawiasów. Dodatkowo dokonuje się regulacji śrub dociskowych mechanizmu zawiasu (zmniejszenie momentu obrotowego), co obniża naprężenia przenoszone na konstrukcję obudowy podczas codziennego otwierania i zamykania pokrywy matrycy.
4. Testy obciążeniowe i stabilnościowe
Złożony laptop poddawany jest syntetycznym testom obciążeniowym (stress-testom) przy jednoczesnym monitorowaniu parametrów pracy czujników: temperatury złączy (Junction Temperature), napięć zasilania (VCore), taktowania magistrali oraz poboru mocy (TDP, Thermal Design Power). Pomiary wykonuje się w środowisku diagnostycznym zarówno dla podzespołów CPU i dGPU oddzielnie, jak i w trybie pracy łączonej (kombinowane obciążenie zasilacza i sekcji chłodzenia).
Częste błędy użytkowników i niebezpieczeństwa amatorskich modyfikacji
Samodzielne próby modernizacji lub odświeżania używanego laptopa Legion Y530 często prowadzą do poważnych uszkodzeń elektronicznych. Do najczęściej popełnianych błędów należą:
- Brak odłączenia baterii przed jakimikolwiek pracami: Odpięcie taśmy matrycy (eDP, Embedded DisplayPort) lub manipulowanie przy slotach RAM przy podłączonym akumulatorze generuje ryzyko zwarcia linii zasilania podświetlenia (+19V) z liniami sygnałowymi magistrali procesora (+3.3V), co skutkuje natychmiastowym, nieodwracalnym uszkodzeniem struktury procesora (uszkodzenie linii danych matrycy w CPU).
- Użycie ciekłego metalu zamiast pasty: Stop galu i indu (Liquid Metal) przewodzi prąd elektryczny. W laptopie Y530 aluminiowo-miedziana konstrukcja radiatora oraz brak fabrycznych barier ochronnych wokół rdzeni krzemowych stwarza bezpośrednie ryzyko wycieku ciekłego metalu na elementy SMD (miniaturowe rezystory i kondensatory montowane powierzchniowo), wywołując zwarcie i zniszczenie płyty głównej.
- Zastosowanie termopadów o nieprawidłowej grubości: Zbyt grube termopady na sekcji zasilania powodują uniesienie radiatora nad rdzeniem procesora lub układu graficznego, uniemożliwiając prawidłowy docisk. Skutkuje to natychmiastowym przegrzaniem układu głównego (osiąganie temperatur granicznych w kilka sekund od startu systemu).
- Dokręcanie śrub układu chłodzenia bez zachowania kolejności: Radiatory posiadają numerowane punkty montażowe. Dokręcanie śrub w sposób losowy powoduje nierównomierny rozkład siły nacisku, co może doprowadzić do ukruszenia odsłoniętego rdzenia krzemowego (kruszenie narożników struktury krzemowej pozbawionej metalowego odpromiennika IHS).
Podsumowanie opłacalności zakupu Lenovo Legion Y530
Zakup używanego laptopa Lenovo Legion Y530-81FV00G0IX jest uzasadniony pod warunkiem rzetelnej oceny stanu technicznego lub wykonania profilaktycznego serwisu termiczno-mechanicznego. Solidna konstrukcja płyty głównej, możliwość łatwej rozbudowy pamięci operacyjnej oraz obecność szybkich złączy NVMe sprawiają, że po pełnym serwisie układu chłodzenia i ewentualnej rekonstrukcji mocowań zawiasów urządzenie z powodzeniem radzi sobie z codziennymi zadaniami biurowymi, obróbką multimediów oraz mniej wymagającymi grami. Kluczem do bezproblemowej eksploatacji pozostaje niedopuszczenie do pracy w warunkach przegrzewania podzespołów.
Często zadawane pytania (FAQ)
Czy po zakupie używanego egzemplarza konieczna jest wymiana pasty termoprzewodzącej?
Tak. W urządzeniach kilkuletnich fabryczne pasty i podkładki termiczne ulegają całkowitemu wysuszeniu i utracie właściwości elastycznych. Profilaktyczna konserwacja układu chłodzenia jest podstawowym warunkiem uniknięcia trwałego uszkodzenia układów BGA na płycie głównej.
Czy w modelu Legion Y530 można wymienić kartę graficzną lub procesor na mocniejsze?
Nie. Zarówno procesor (CPU), jak i karta graficzna (GPU) są układami montowanymi w technologii BGA (Ball Grid Array), czyli są bezpośrednio wlutowane w płytę główną za pomocą kulek spoiwa lutowniczego. Modernizacja ogranicza się do wymiany pamięci RAM, nośników danych M.2 SSD/SATA oraz karty sieciowej Wi-Fi.
Jak rozpoznać uszkodzenie zawiasu przed całkowitym wyłamaniem obudowy?
Pierwszymi objawami są: wyczuwalny, nienaturalny opór przy podnoszeniu klapy ekranu, trzeszczenie plastiku w dolnych rogach ramki matrycy, unoszenie się krawędzi palmrestu przy poruszaniu ekranem oraz powstawanie szczeliny między dolną a górną pokrywą kadłubka w okolicach tylnych wylotów powietrza.
Dlaczego laptop pod obciążeniem nagle traci wydajność na kilka sekund?
Jest to typowy objaw zjawiska thermal throttlingu. Gdy czujniki temperatury wewnątrz struktury rdzenia krzemowego rejestrują przekroczenie dopuszczalnego progu termicznego, kontroler sprzętowy natychmiast obniża mnożnik zegara taktującego, aby zredukować ilość wydzielanego ciepła. Po chwilowym schłodzeniu taktowanie wzrasta, a cykl powtarza się w sposób ciągły.
