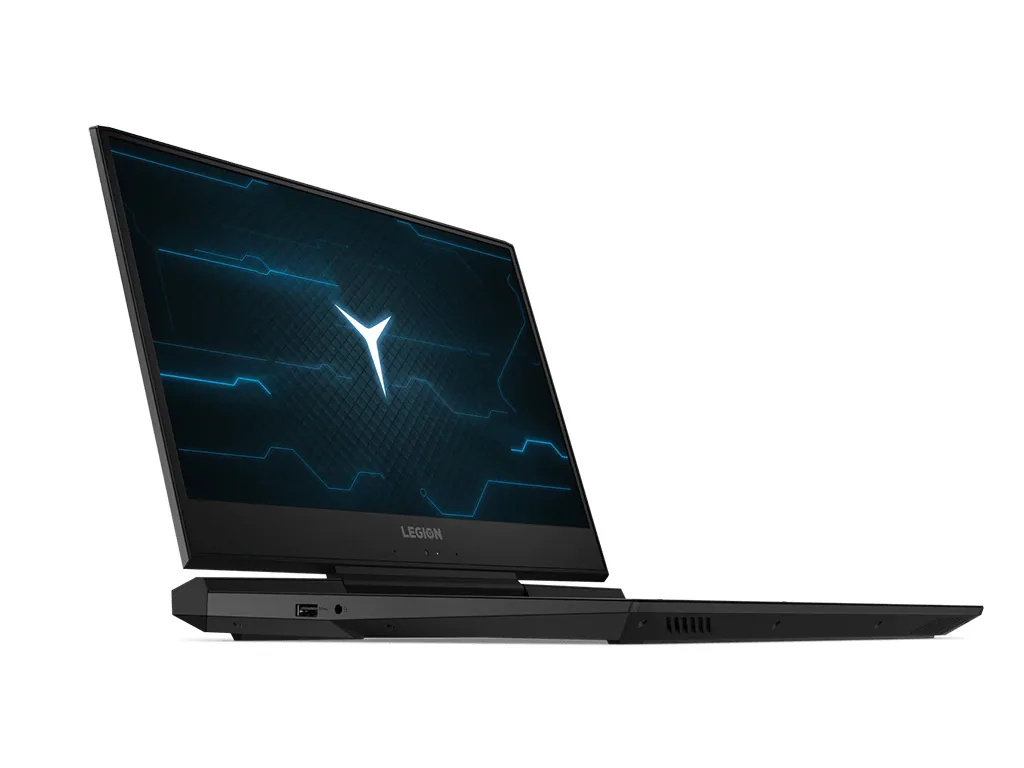

Laptop Lenovo Legion Y545-15 w konfiguracji o kodzie producenta 81T20005US to wydajna jednostka gamingowa, która łączy w sobie mocny procesor wielordzeniowy oraz dedykowany układ graficzny. Ze względu na zwartą konstrukcję obudowy, specyficzny układ chłodzenia oraz intensywne obciążenia termiczne i prądowe, model ten po pewnym czasie eksploatacji wykazuje powtarzalny zespół symptomów awarii. Do typowych objawów należą nagłe wyłączenia pod obciążeniem, głośna praca wentylatorów połączona z throttlingiem termicznym (zjawiskiem automatycznego obniżania taktowania procesora i karty graficznej w celu redukcji temperatury), problemy z ładowaniem baterii, brak reakcji na przycisk zasilania oraz artefakty graficzne (przekłamania obrazu w postaci pasków, kwadratów czy migotania). Zrozumienie natury tych problemów oraz wdrożenie właściwej procedury diagnostycznej pozwala na przywrócenie pełnej sprawności urządzenia bez konieczności wymiany całej płyty głównej.
Objawy nieprawidłowości i warianty uszkodzeń w Lenovo Legion Y545-15
Eksploatacja laptopa gamingowego w zróżnicowanych warunkach prowadzi do degradacji określonych sekcji elektronicznych i mechanicznych. W przypadku wariantu 81T20005US wyróżnia się kilka głównych grup usterek, które manifestują się w charakterystyczny sposób.
Pierwszym częstym wariantem jest degradacja układu chłodzenia. Objawia się ona pracą wentylatorów na maksymalnych obrotach nawet podczas wykonywania podstawowych zadań biurowych, znacznym nagrzewaniem się górnej części obudowy w okolicach klawiatury oraz spadkiem płynności animacji w grach po kilku minutach od uruchomienia. Zjawisko to wynika ze starzenia się past termoprzewodzących (materiałów wypełniających mikroskopijne nierówności między rdzeniem krzemowym a radiatorem) oraz degradacji termopadów (elastycznych taśm przewodzących ciepło z sekcji zasilania VRM i pamięci VRAM).
Drugim wariantem są awarie toru zasilania głównego oraz sekcji ładowania. Użytkownicy obserwują brak ładowania akumulatora, konieczność manipulowania wtykiem zasilacza w celu zainicjowania przepływu prądu, a w skrajnych przypadkach całkowity brak reakcji na włącznik i brak świecenia diod sygnalizacyjnych LED. W modelu tym gniazdo zasilania prostokątne typu Slim Tip bywa narażone na naprężenia mechaniczne, co prowadzi do pęknięć pól lutowniczych lub zwarć wewnętrznych.
Trzecią grupę stanowią uszkodzenia sekcji zasilania procesora (CPU) i karty graficznej (GPU). Złożona sekcja VRM (Voltage Regulator Module, czyli moduł regulatora napięcia odpowiedzialny za konwersję napięcia głównego na niskie napięcia robocze rdzeni) pracuje pod wysokim obciążeniem prądowym. Uszkodzenie pojedynczego tranzystora MOSFET (tranzystora polowego sterującego przepływem prądu) lub kontrolera PWM (układu modulacji szerokości impulsów) skutkuje zwarciem w głównej linii zasilania, co odcina zasilanie całej płyty i uniemożliwia uruchomienie komputera.
Czwarty obszar to uszkodzenia dedykowanego układu graficznego oraz pamięci VRAM. Mogą one objawiać się kodem błędu 43 w menedżerze urządzeń systemu operacyjnego, czarnym ekranem przy próbie uruchomienia aplikacji 3D, zacięciami obrazu (tzw. freeze) lub występowaniem regularnych zakłóceń pikseli na matrycy. Przyczyną bywa degradacja spoiwa lutowniczego BGA (Ball Grid Array — połączeń kulkowych pod układem scalonym) pod wpływem cyklicznych naprężeń termicznych.
Przyczyny powstawania usterek w architekturze Legion Y545
Powstawanie wyżej wymienionych awarii wynika bezpośrednio ze specyfiki konstrukcyjnej oraz fizyki pracy układów scalonych o wysokiej gęstości mocy. Wśród kluczowych czynników sprawczych wyróżnia się:
- Wysokie temperatury pracy i starzenie past: Fabryczne pasty termoprzewodzące z czasem tracą płynność, ulegają zjawisku wypompowywania (tzw. pump-out effect, czyli wypychanie pasty spod rdzenia na skutek mikroodkształceń termicznych) i twardnieją. W rezultacie transfer ciepła do miedzianych rurek cieplnych (heatpipe) zostaje drastycznie ograniczony.
- Zanieczyszczenia mechaniczne: Wentylatory promieniowe zasysają kurz, który osadza się na żeberkach radiatorów miedzianych, tworząc zwartą barierę (tzw. filc termiczny). Blokuje to swobodny przepływ powietrza tłoczonego przez łopatki wentylatora.
- Naprężenia w gnieździe DC-IN: Płaskie gniazdo zasilania Lenovo Slim Tip jest montowane na krawędzi laminatu lub na dedykowanej wiązce. Sztywny przewód zasilacza o dużej mocy generuje siły dźwigni, które z czasem osłabiają piny sygnałowe (w tym centralny pin ID odpowiedzialny za identyfikację mocy zasilacza) oraz piny prądowe.
- Przebicia w sekcjach przetwornic impulsowych: Kondensatory tantalowe, ceramiczne MLCC (wielowarstwowe kondensatory ceramiczne) oraz tranzystory w układach przetwornic pracują w warunkach podwyższonej temperatury. Zmęczenie materiału dielektryka prowadzi do zwarcia do masy (GND), co powoduje zablokowanie układu zabezpieczającego i wyłączenie zasilania.
- Mechaniczne uszkodzenia zawiasów i obudowy: W modelu Y545 centralny montaż zawiasu przenosi znaczne siły na klapę matrycy oraz korpus dolny. Poluzowanie lub zatarcie tulei zawiasu prowadzi do wyłamywania mosiężnych tulei gwintowanych z plastikowych mocowań obudowy.
Procedury diagnostyczne i metodyka naprawy w serwisie
Profesjonalne podejście do naprawy modelu Lenovo Legion Y545-15 81T20005US wymaga zachowania ścisłej sekwencji czynności pomiarowych i montażowych. Diagnoza zawsze poprzedza jakiekolwiek działania naprawcze, co pozwala precyzyjnie zlokalizować źródło problemu bez narażania innych podzespołów na uszkodzenie.
Weryfikacja toru zasilania i pomiary na płycie głównej
W przypadku urządzeń martwych procedura rozpoczyna się od rozbiórki obudowy i odłączenia baterii litowo-polimerowej. Następnie wykonywane są pomiary rezystancji na głównych cewkach przetwornic względem masy (GND) przy użyciu multimetru laboratoryjnego. Niska rezystancja na linii głównej (zwykle linii 19V/20V) wskazuje na obecność zwarcia.
W celu identyfikacji uszkodzonego elementu stosuje się próbę zwarciową z wykorzystaniem zasilacza laboratoryjnego z regulowanym ograniczeniem prądowym oraz kamery termowizyjnej. Kamera rejestruje nagły wzrost temperatury na uszkodzonym kondensatorze MLCC, kontrolerze przetwornicy lub tranzystorze MOSFET. Po zlokalizowaniu wadliwy komponent jest wylutowywany przy użyciu stacji lutowniczej na gorące powietrze (hot-air) i zastępowany fabrycznie nowym elementem o identycznych parametrach napięciowych i prądowych.
Regeneracja układu chłodzenia i konserwacja termiczna
W przypadku problemów z przegrzewaniem moduł chłodzenia podlega całkowitemu demontażowi. Radiatory i wentylatory są oczyszczane z kurzu sprężonym powietrzem o kontrolowanym ciśnieniu oraz myte w myjce ultradźwiękowej w przypadku silnych zabrudzeń. Płytki stykowe rurek cieplnych są polerowane i odtłuszczane alkoholem izopropylowym (IPA).
Kluczowym etapem jest aplikacja materiałów termoprzewodzących o podwyższonej przewodności cieplnej (wyrażanej w W/mK) lub ciekłego metalu / termopadów fazowych (materiałów zmieniających stan skupienia pod wpływem temperatury), co zapobiega efektowi pump-out na rdzeniach CPU i GPU. Na sekcje zasilania i kości pamięci VRAM dobierane są termopady o precyzyjnie zmierzonej grubości (z dokładnością do 0,1 mm), aby zapewnić idealny docisk radiatora bez powstawania szczelin powietrznych.
Naprawa i wymiana gniazda zasilania Slim Tip
Gdy problem dotyczy ładowania lub rozpoznawania zasilacza, weryfikacji podlega linia sygnałowa pinu środkowego (Signal Pin), w której rezystor referencyjny informuje kontroler wbudowany KBC (Keyboard Controller — układ zarządzający klawiaturą, zasilaniem i podstawowymi funkcjami płyty) o mocy podłączonego zasilacza. W przypadku uszkodzenia mechanicznego gniazdo zasilania jest demontowane i zastępowane nowym, oryginalnym elementem, a punkty lutownicze są wzmacniane stopem o odpowiedniej elastyczności.
Programowanie układów BIOS i KBC
Część problemów z uruchamianiem wynika z uszkodzenia zawartości pamięci flash SPI przechowującej wsad BIOS/UEFI lub mikrokontrolera KBC. W takich przypadkach pamięć jest programowana zewnętrznym programatorem sprzętowym z wyczyszczeniem regionu ME (Intel Management Engine — podsystemu zarządzania procesora), co eliminuje problemy z opóźnionym startem, brakiem obrazu lub nieprawidłową pracą wentylatorów.
Błędy popełniane podczas prób samodzielnej naprawy
Próby ingerencji w zaawansowaną konstrukcję Lenovo Legion Y545 bez odpowiedniego zaplecza warsztatowego niosą ryzyko pogłębienia uszkodzeń. Do najczęstszych błędów należą:
- Nieuważne odłączanie baterii: Manipulowanie metalowymi narzędziami w pobliżu złącza baterii lub płyty głównej przy wciąż podłączonym akumulatorze. Upuszczenie śrubki na płytę znajdującą się pod napięciem pomocniczym natychmiast powoduje zwarcie i uszkodzenie kontrolera KBC lub mostu hybrydowego procesora.
- Zastosowanie past o niskiej gęstości lub złych termopadów: Użycie standardowych past silikonowych przeznaczonych do komputerów stacjonarnych prowadzi do ich szybkiej degradacji w temperaturach rzędu 90 stopni Celsjusza. Z kolei zastosowanie zbyt grubych termopadów powoduje uniesienie radiatora nad rdzeniem procesora, co skutkuje natychmiastowym przegrzaniem i wyłączeniem laptopa.
- Uszkodzenie taśm elastycznych (FFC/FPC): Zrywanie zatrzasków gniazd ZIF (Zero Insertion Force) łączących klawiaturę, touchpad czy podświetlenie podczas siłowego otwierania obudowy.
- Dokręcanie śrub z niewłaściwym momentem obrotowym: Brak zachowania kolejności dokręcania śrub radiatora (oznaczonych cyframi na korpusie chłodzenia) powoduje nierównomierny nacisk, co może doprowadzić do ukruszenia odsłoniętego rdzenia krzemowego procesora lub karty graficznej.
Organizacja naprawy i standardy obsługi
W przypadku wystąpienia nieprawidłowości w działaniu Lenovo Legion Y545-15, sprawna obsługa realizowana jest w modelu mobilnym. Dojazd do klienta na obszarze Warszawy i okolic w promieniu 40 km realizowany jest w czasie do 1 godziny. W przypadku konieczności wykonania specjalistycznych pomiarów pod mikroskopem, lutowania BGA lub wielogodzinnych testów obciążeniowych, laptop może zostać odebrany przez kierowcę w procedurze door-to-door. W tym trybie diagnoza urządzenia jest w pełni bezpłatna.
Doświadczenie serwisu obejmujące ponad 20 lat oraz ponad 10 000 naprawionych urządzeń pozwala na szybkie i bezbłędne diagnozowanie typowych wad konstrukcyjnych serii Legion. Czas realizacji naprawy złożonej z reguły nie przekracza 3 dni, natomiast procedury czyszczenia, konserwacji układu chłodzenia i przyspieszania systemu zamykają się w czasie do 24 godzin. W trakcie wszelkich prac montażowych wykorzystywane są wyłącznie nowe komponenty elektroniczne, co gwarantuje stabilność termiczną i elektryczną. Na wykonane usługi udzielana jest gwarancja na okres do 12 miesięcy. Dodatkowo, na cały czas trwania naprawy, udostępniany jest bezpłatny laptop zastępczy bez kaucji i limitu czasowego.
Często zadawane pytania (FAQ)
Dlaczego Legion Y545 wyłącza się nagle w trakcie uruchamiania wymagających gier?
Odpowiedź: Najczęstszą przyczyną jest zadziałanie zabezpieczenia termicznego (Thermal Shutdown) w wyniku przegrzania procesora lub układu graficznego, bądź przeciążenie sekcji zasilania VRM na płycie głównej. Wymagana jest weryfikacja drożności układu chłodzenia oraz pomiary stabilności napięć pod obciążeniem.
Czy głośna praca wentylatorów oznacza konieczność ich natychmiastowej wymiany?
Odpowiedź: Nie zawsze. W większości przypadków wysoka prędkość obrotowa wynika ze zjawiska zablokowania przepływu powietrza przez kurz oraz ze zużycia pasty termoprzewodzącej. Wymiana łożysk wentylatora lub całego modułu jest konieczna jedynie wtedy, gdy wentylator generuje metaliczne dźwięki, ociera o obudowę lub wykazuje bicie osiowe.
Co oznacza migotanie diody zasilania i brak reakcji na włącznik?
Odpowiedź: Zachowanie to najczęściej wskazuje na zablokowanie sekcji zasilania przez układ zabezpieczający w wyniku zwarcia w linii głównej, uszkodzenie wsadu pamięci BIOS lub awarię kontrolera KBC. Wymaga to przeprowadzenia szczegółowej diagnostyki elektronicznej na płycie głównej.
Jak długo trwa standardowa konserwacja układu chłodzenia w modelu Y545?
Odpowiedź: Pełna procedura czyszczenia radiatorów, mycia wentylatorów oraz wymiany past i termopadów wraz z testami obciążeniowymi trwa do 24 godzin.
