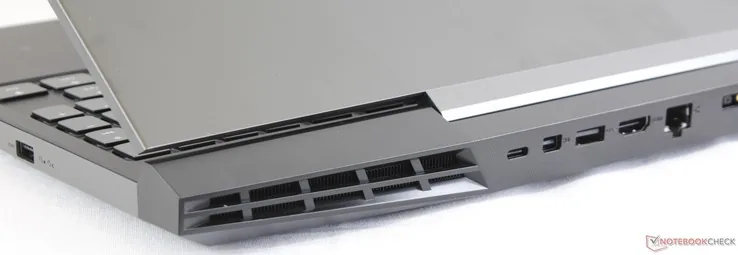

Charakterystyka konstrukcji Lenovo Legion Y7000P-1060 i typowe objawy awarii
Model Lenovo Legion Y7000P-1060 to zaawansowany laptop gamingowy, zaprojektowany z myślą o intensywnym przetwarzaniu grafiki oraz obsłudze wymagających gier i aplikacji inżynieryjnych. Wyposażony w dedykowany układ graficzny oraz wielordzeniowy procesor, sprzęt ten charakteryzuje się zwartą architekturą płyty głównej i wydajnym, lecz mocno obciążonym układem odprowadzania ciepła. Wraz z upływem czasu i intensywną eksploatacją w tego typu konstrukcjach ujawniają się określone podatności sprzętowe i elektroniczne.
Użytkownicy tego modelu najczęściej zgłaszają problemy związane z nagłymi spadkami wydajności pod obciążeniem, objawiającymi się zjawiskiem zwanym thermal throttling (mechanizm zabezpieczający procesor i kartę graficzną przed przegrzaniem poprzez automatyczne obniżanie taktowania zegarów). Do typowych symptomów należą również:
- Brak reakcji na przycisk zasilania lub natychmiastowe wyłączanie się komputera po ułamku sekundy od włączenia.
- Czarny ekran przy działającym podświetleniu klawiatury i pracujących wentylatorach na maksymalnych obrotach.
- Artefakty graficzne (przekłamania obrazu w postaci pasków, kwadratów, zniekształceń tekstur) pojawiające się w środowisku 3D lub bezpośrednio po załadowaniu systemu operacyjnego.
- Zawieszanie się laptopa podczas uruchamiania gier lub renderowania wideo, często połączone z niebieskim ekranem błędu (BSOD).
- Brak ładowania akumulatora, przerywanie zasilania sieciowego przy poruszeniu wtykiem lub nagrzewanie się okolic gniazda zasilania DC.
- Głośna praca wentylatorów, stukanie łożysk lub całkowite zatrzymanie jednego z wirników chłodzenia.
Główne źródła usterek w modelu Legion Y7000P-1060
Złożoność płyty głównej w laptopie gamingowym sprawia, że źródło usterki może leżeć w kilku odrębnych sekcjach funkcjonalnych. Wieloletnia praktyka serwisowa pozwala wyodrębnić najważniejsze punkty awaryjności specyficzne dla tej architektury.
Degradacja układu chłodzenia i zjawisko pump-out
Wysokie temperatury pracy generowane przez procesor i dedykowany układ graficzny stawiają ogromne wymagania przed modułem termicznym. Z czasem fabryczne pasty termoprzewodzące ulegają wysuszeniu i tracą swoje właściwości przewodzenia ciepła. Dodatkowo występuje zjawisko pump-out (wypychanie pasty termoprzewodzącej poza rdzeń krzemowy pod wpływem powtarzających się cykli rozszerzalności cieplnej miedzianego radiatora). Nierównomierny docisk chłodzenia lub rozszczelnienie rurek cieplnych typu heatpipe (miedziane rurki wypełnione cieczą roboczą odprowadzające ciepło do radiatorów) prowadzi do gwałtownego wzrostu temperatur, co z kolei obciąża termicznie sąsiadujące komponenty elektroniczne.
Przeciążenia sekcji zasilania VRM
Sekcja VRM (Voltage Regulator Module — układ przetwornic napięcia odpowiedzialnych za dostarczanie stabilnego prądu do procesora i karty graficznej) w laptopach gamingowych pracuje pod stałym, wysokim obciążeniem prądowym. W modelu Y7000P-1060 uszkodzeniom ulegają tranzystory polowe MOSFET (półprzewodnikowe elementy kluczujące napięcie), kondensatory ceramiczne MLCC (wielowarstwowe kondensatory ceramiczne filtrujące linie zasilania) oraz scalone sterowniki przetwornic PWM (modulacji szerokości impulsów). Zwarcie w linii głównej zasilania najczęściej powoduje całkowity brak reakcji laptopa na włącznik lub odcięcie zasilacza przez wewnętrzne zabezpieczenie nadprądowe.
Uszkodzenia dedykowanego układu graficznego i pamięci VRAM
Długotrwałe narażenie na wysokie temperatury prowadzi do degradacji połączeń kulkowych pod układem scalonym BGA (Ball Grid Array — typ obudowy układu scalonego montowanego powierzchniowo na kulkach ze spoiwa lutowniczego) lub uszkodzenia samego rdzenia krzemowego. W modelu wyposażonym w układ graficzny z pamięcią VRAM (Video RAM — dedykowana pamięć operacyjna karty graficznej) awarii może ulec także pojedyncza kość pamięci, co objawia się kodami błędów sterownika graficznego, zablokowaniem ładowania systemu w trybie wysokiej rozdzielczości lub błędami renderowania.
Awarie oprogramowania układowego BIOS / UEFI oraz układu KBC / EC
Niestabilne zasilanie, błędy aktualizacji lub uszkodzenia pamięci SPI Flash (nieulotna pamięć przechowująca kod BIOS) mogą skutkować uszkodzeniem wsadu oprogramowania układowego. W takich przypadkach laptop włącza diody sygnalizacyjne, ale nie inicjalizuje procedury POST (Power-On Self-Test — test sprzętowy wykonywany przed uruchomieniem systemu). Podobne objawy daje uszkodzenie kontrolera KBC / EC (Embedded Controller — układ scalony zarządzający klawiaturą, ładowaniem, czujnikami temperatur oraz sekwencją startową zasilania).
Zużycie mechaniczne i elektryczne gniazda zasilania
Z uwagi na pobór mocy rzędu kilkuset watów, gniazdo zasilania prostokątnego typu slim tip jest narażone na wysokie obciążenia prądowe. Luzy mechaniczne, powstałe wskutek naprężeń przewodu zasilacza, prowadzą do powstawania mikroskopijnych przerw na stykach. Skutkuje to zjawiskiem iskrzenia, wzrostem rezystancji przejścia, a w konsekwencji wypaleniem gniazda oraz laminatu płyty głównej w jego bezpośrednim otoczeniu.
Procedura diagnostyczna i etapy naprawy w serwisie
Rzetelne usunięcie usterki w laptopie Lenovo Legion wymaga wieloetapowego postępowania technicznego, opartego na pomiarach parametrów elektrycznych i analizie sygnałów logicznych.
1. Weryfikacja wstępna i pomiary na stanowisku diagnostycznym
Prace rozpoczynamy od demontażu dolnej pokrywy obudowy i odłączenia zasilania bateryjnego, co zapobiega powstawaniu przypadkowych zwarć. Następnie przeprowadzana jest inspekcja optyczna pod mikroskopem stereoskopowym w celu wykrycia pęknięć laminatu, śladów korozji, przepaleń elementów SMD (Surface Mount Device — elementy montowane powierzchniowo) czy mechanicznych uszkodzeń złączy.
2. Pomiary rezystancji i napięć na głównych cewkach przetwornic
Za pomocą multimetru cyfrowego wykonujemy pomiary rezystancji względem masy na wszystkich głównych cewkach indukcyjnych płyty głównej (linie zasilania pamięci RAM, mostka hybrydowego, procesora, układu graficznego oraz szyn pomocniczych). Pozwala to precyzyjnie zlokalizować gałąź zasilania dotkniętą zwarciem. W przypadku wykrycia niskich oporności stosujemy zasilacz laboratoryjny z regulacją ograniczenia prądowego oraz kamerę termowizyjną, co pozwala bezbłędnie zidentyfikować nagrzewający się, uszkodzony element.
3. Diagnostyka sygnałowa i programowanie pamięci
W sytuacjach, gdy przetwornice generują prawidłowe napięcia, lecz płyta nie podejmuje pracy, podłączamy oscyloskop cyfrowy w celu weryfikacji przebiegów sygnałów zegarowych, komunikacji na magistralach LPC/eSPI oraz obecności sygnałów resetujących procesor. Wykonujemy również odczyt, weryfikację sum kontrolnych i ponowne programowanie pamięci SPI Flash z czystym regionem ME (Intel Management Engine — podsystem zarządzania platformą sprzętową), korzystając z zewnętrznego programatora pamięci.
4. Naprawa sprzętowa i wymiana komponentów
Uszkodzone podzespoły wymieniamy na specjalistycznym stanowisku lutowniczym z precyzyjną kontrolą profilu temperaturowego. Wymianie podlegają uszkodzone tranzystory MOSFET, kontrolery PWM, układy scalone KBC, gniazda zasilania czy uszkodzone kości pamięci VRAM. Do napraw wykorzystujemy wyłącznie nowe komponenty elektroniczne, co gwarantuje stabilność pracy urządzenia.
5. Kompleksowa konserwacja układu chłodzenia
Każda naprawa płyty głównej obejmuje pełną regenerację układu odprowadzania ciepła. Dokładnie oczyszczamy komory radiatorów, weryfikujemy sprawność rurek cieplnych, wymieniamy zużyte termopady (elastyczne podkładki termoprzewodzące odprowadzające ciepło z sekcji zasilania i pamięci) na nowe o wysokim współczynniku przewodzenia oraz aplikujemy nową pastę termoprzewodzącą o podwyższonej odporności na zjawisko pump-out. W razie potrzeby wymieniamy również wentylatory z wyeksploatowanymi łożyskami.
6. Testy obciążeniowe i weryfikacja stabilności
Po złożeniu urządzenia przeprowadzamy serię rygorystycznych testów syntetycznych i symulacji obciążenia (testy pamięci, pętla renderowania grafiki 3D, jednoczesne obciążenie procesora i karty graficznej), monitorując stabilność napięć, krzywe temperatur oraz brak występowania dławienia termicznego.
Zagrożenia związane z niefachową naprawą i samodzielnym demontażem
Konstrukcje gamingowe z serii Legion charakteryzują się bardzo gęstym upakowaniem elementów na płycie głównej. Samodzielne próby naprawy bez odpowiedniego zaplecza technicznego często prowadzą do poważnych powikłań:
- Niezachowanie ochrony ESD: Wyładowania elektrostatyczne ESD (Electrostatic Discharge — nagły przepływ ładunku elektrycznego między obiektami o różnych potencjałach) mogą bezpowrotnie uszkodzić wrażliwe struktury krzemowe procesora lub mostka hybrydowego bez widocznych śladów zewnętrznych.
- Zastosowanie niewłaściwych materiałów termoprzewodzących: Użycie termopadów o nieodpowiedniej grubości powoduje brak właściwego styku radiatora z rdzeniem procesora lub układu graficznego, co natychmiast prowadzi do przegrzewania. Z kolei zastosowanie pasty na bazie ciekłego metalu bez hermetycznego zabezpieczenia elementów wokół rdzenia stwarza ryzyko wycieku i nieodwracalnego zwarcia na płycie głównej.
- Mechaniczne uszkodzenia laminatu: Zastosowanie śrub o niewłaściwej długości podczas montażu obudowy lub radiatora może przewiercić wewnętrzne warstwy laminatu płyty głównej (tzw. multilayer PCB), trwale niszcząc ścieżki sygnałowe.
- Wyrywanie złączy taśmowych: Niewłaściwe odpinanie złączy ZIF (Zero Insertion Force — złącza taśm elastycznych z mechanizmem zaciskowym) prowadzi do wyłamania delikatnych zapadek klawiatury, touchpada lub matrycy.
Najczęściej zadawane pytania (FAQ)
Czy głośna praca wentylatorów w modelu Legion Y7000P-1060 zawsze oznacza konieczność wymiany chłodzenia?
Odpowiedź: Zazwyczaj wysokie obroty wentylatorów wynikają z nagromadzenia kurzu w żebrach radiatora oraz degradacji pasty termoprzewodzącej, co zmusza układ sterowania do wymuszania maksymalnego przepływu powietrza. Wymiana samych wentylatorów jest konieczna jedynie wtedy, gdy doszło do mechanicznego wyrobienia łożysk ślizgowych lub uszkodzenia łopatek.
Czym różni się spadek wydajności spowodowany zabrudzeniem chłodzenia od uszkodzenia karty graficznej?
Odpowiedź: Zabrudzenie chłodzenia wywołuje stopniowy spadek liczby klatek na sekundę (thermal throttling) po kilku minutach od uruchomienia obciążenia, gdy temperatura osiąga wartości graniczne. Uszkodzenie układu graficznego lub pamięci VRAM objawia się natychmiastowymi błędami renderowania, zniekształceniami obrazu (artefaktami), zawieszeniem sterownika ekranu lub całkowitym brakiem obrazu niezależnie od temperatury.
Co oznacza sytuacja, gdy laptop ładuje się tylko przy odpowiednim ustawieniu przewodu zasilacza?
Odpowiedź: Jest to typowy objaw wyrobienia lub nadpalenia styków w gnieździe zasilania DC na płycie głównej. Dalsze użytkowanie laptopa w tym stanie stwarza ryzyko wypalenia laminatu wokół gniazda lub uszkodzenia pierwszego stopnia przetwornicy wejściowej na skutek skoków rezystancji.
Czy uszkodzenie oprogramowania BIOS w tym modelu można naprawić bez wymiany całej płyty głównej?
Odpowiedź: W większości przypadków tak. Prawidłowa procedura polega na bezpośrednim zaprogramowaniu kości pamięci SPI Flash przy użyciu zewnętrznego programatora sprzętowego z przygotowaniem właściwego wsadu zawierającego zsynchronizowane moduły platformy sprzętowej.
