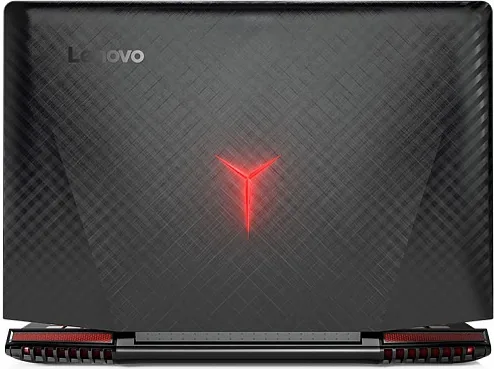

Charakterystyka konstrukcyjna modelu Lenovo Legion Y720-80VR001YMX
Model Lenovo Legion Y720 o oznaczeniu kodowym 80VR001YMX to zaawansowana jednostka gamingowa wyposażona w wydajny procesor, dedykowaną kartę graficzną oraz zintegrowany system dźwiękowy z subwooferem. Solidna, częściowo aluminiowa obudowa skrywa rozbudowany układ chłodzenia z dwoma wentylatorami promieniowymi, którego zadaniem jest odprowadzanie znacznych ilości energii cieplnej generowanej podczas intensywnej pracy podzespołów. Ze względu na wysokie obciążenia prądowe i termiczne, konstrukcja ta wymaga szczególnej dbałości o stan techniczny poszczególnych modułów. Wieloletnia eksploatacja laptopa gamingowego prowadzi do naturalnego zużycia materiałów termoprzewodzących, zmęczenia połączeń lutowanych oraz degradacji elementów sekcji zasilania płyty głównej.
Złożona architektura płyty głównej w tej rewizji łączy w sobie mikrokontroler KBC (układ scalony odpowiedzialny za sterowanie zasilaniem, klawiaturą i pracą przetwornic), skomplikowane obwody zasilania wielofazowego dla rdzeni graficznych i procesora, a także zintegrowany kontroler złączy Thunderbolt 3. Wszystkie te elementy pracują w warunkach podwyższonej temperatury roboczej, co przy braku regularnej konserwacji staje się bezpośrednią przyczyną powstawania typowych usterek sprzętowych.
Objawy najczęstszych problemów sprzętowych w laptopie gamingowym
Usterki w modelu Lenovo Legion Y720 manifestują się w różnorodny sposób, w zależności od tego, która sekcja urządzenia uległa degradacji. Doświadczenie w pracy z serią Legion pozwala wyróżnić zespół charakterystycznych objawów, z którymi zgłaszane są te laptopy:
- Brak reakcji na przycisk włącznika: Dioda ładowania nie świeci lub pulsuje nieregularnie, a urządzenie nie pobiera prądu ze źródła zasilania, co wskazuje na uszkodzenie głównej linii zasilania lub zwarcie w obwodzie wejściowym.
- Włączanie bez treści na ekranie (tzw. czarny ekran): Wentylatory wchodzą na wysokie obroty, podświetlenie klawiatury działa, lecz matryca nie wyświetla obrazu, a zewnętrzny monitor podłączony przez HDMI również nie otrzymuje sygnału wideo.
- Throttling termiczny i nagłe wyłączanie: Spadek płynności w grach (zjawisko ograniczania taktowania zegarów podzespołów w celu obniżenia ich temperatury), głośna praca wentylatorów na maksymalnych obrotach oraz samoczynne odcięcie zasilania po kilku minutach obciążenia.
- Artefakty wizualne i zawieszanie systemu: Kolorowe pasy, kwadraty, migotanie obrazu lub błędy sterownika ekranu BSOD (niebieski ekran błędu w systemie operacyjnym) występujące podczas przełączania grafiki zintegrowanej na układ dedykowany.
- Problemy z ładowaniem baterii i złączem zasilania: Przerwy w ładowaniu przy poruszeniu wtykiem, nagrzewanie się okolic gniazda Slim Tip (prostokątne gniazdo zasilania stosowane przez Lenovo) lub brak detekcji zasilacza o odpowiedniej mocy znamionowej.
- Uszkodzenia mechaniczne zawiasów i obudowy: Pękanie mocowań mosiężnych tulei gwintowanych wewnątrz klapy matrycy, powodujące rozchodzenie się plastików wokół ramek ekranu przy otwieraniu.
Możliwe przyczyny awarii i warianty uszkodzeń
Analiza laboratoryjna niesprawnych egzemplarzy Lenovo Legion Y720-80VR001YMX pozwala na precyzyjne sklasyfikowanie przyczyn powstawania poszczególnych awarii. Wyróżnia się trzy główne źródła problemów: termiczne, elektryczne oraz mechaniczne.
Degradacja układu chłodzenia i zjawisko degradacji struktury BGA
Wydajne komponenty generują ciągłe naprężenia termiczne. Z biegiem czasu fabryczna pasta termoprzewodząca ulega zjawisku wysychania i wypompowywania (tzw. pump-out effect, czyli wypychanie pasty spod rdzenia na skutek cykli rozszerzalności cieplnej). Rurki cieplne (heatpipe, miedziane przewody wypełnione cieczą roboczą odprowadzające ciepło do radiatora) mogą ulec rozszczelnieniu, tracąc zdolność transferu energii cieplnej. Długotrwała praca w temperaturach przekraczających normy konstrukcyjne prowadzi do mikropęknięć w strukturze kulek lutowniczych pod układem graficznym BGA (Ball Grid Array, technologia montażu układów scalonych na siatce połączeń lutowanych) lub bezpośredniej degradacji samego krzemu w rdzeniu GPU.
Awarie sekcji zasilania i przetwornic impulsowych
Główna linia zasilająca 20V narażona jest na przepięcia oraz zwarcia elementów półprzewodnikowych. Najczęściej uszkodzeniu ulegają tranzystory MOSFET (polowe tranzystory mocy pracujące w sekcjach zasilania procesora i karty graficznej), kondensatory ceramiczne MLCC (wielowarstwowe kondensatory ceramiczne filtrujące napięcia) oraz sterowniki PWM (układy scalone modulacji szerokości impulsów generujące napięcia dla poszczególnych magistrali). Zwarcie na linii głównej skutecznie blokuje pracę układu zabezpieczającego, uniemożliwiając uruchomienie laptopa.
Uszkodzenia oprogramowania układowego BIOS/UEFI i układu KBC
Nagłe wyłączenie zasilania w trakcie aktualizacji, skoki napięcia lub błędy w kości pamięci Flash SPI (pamięć nieulotna przechowująca wsad oprogramowania bazowego) mogą doprowadzić do uszkodzenia wsadu BIOS. Objawia się to brakiem procedury POST (Power-On Self-Test, wstępny test sprzętowy wykonywany przez płytę główną po włączeniu) mimo poprawnej obecności wszystkich głównych napięć zasilających.
Profesjonalna diagnostyka i procedury naprawcze
Prawidłowe usunięcie usterki w zaawansowanym laptopie gamingowym wymaga zastosowania specjalistycznego sprzętu laboratoryjnego oraz metodycznego podejścia do lokalizacji problemu. Diagnoza zawsze poprzedza jakiekolwiek ingerencje w strukturę płyty głównej.
W przypadku obsługi w trybie door-to-door, gdzie sprzęt odbiera kierowca i transportuje do stanowiska diagnostycznego, wstępna diagnoza urządzenia jest bezpłatna. Po dostarczeniu laptopa przeprowadzamy szereg specjalistycznych czynności:
- Pomiary rezystancji i napięć na cewkach przetwornic: Za pomocą precyzyjnego multimetru i oscyloskopu sprawdzamy obecność zwarć na poszczególnych liniach zasilających (linia główna, linia 3.3V/5V stanów czuwania, linie zasilania pamięci RAM, procesora oraz dedykowanego układu graficznego).
- Lokalizacja zwarć metodą próby zwarciowej z kamerą termowizyjną: Wprowadzenie kontrolowanego niskiego napięcia z zasilacza laboratoryjnego z ograniczeniem prądowym pozwala natychmiast zaobserwować nagrzewający się, uszkodzony komponent na obrazie termicznym.
- Naprawa płyt głównych na poziomie komponentowym: Zamiast kosztownej wymiany całej płyty głównej, wylutowujemy uszkodzone elementy SMD (elementy montowane powierzchniowo) i wlutowujemy wyłącznie nowe, fabryczne tranzystory, kontrolery przetwornic lub kondensatory.
- Wymiana układów BGA: W przypadku uszkodzenia rdzenia graficznego lub mostu hybrydowego, proces wymiany realizujemy na profesjonalnej stacji lutowniczej do montażu BGA z zachowaniem restrykcyjnych profili temperaturowych zapobiegających wygięciu laminatu PCB (wielowarstwowa płytka obwodu drukowanego). Używamy wyłącznie nowych układów scalonych, nigdy części z odzysku.
- Programowanie pamięci BIOS i KBC: Przy użyciu zewnętrznych programatorów wgrywamy czysty, zweryfikowany wsad z poprawnym regionem ME (Intel Management Engine, moduł zarządzania wbudowany w mostek południowy/hybrydowy), co eliminuje problemy z opóźnionym startem czy pracą wentylatorów na maksymalnych obrotach.
- Kompleksowa regeneracja układu chłodzenia: Czyszczenie komór radiatorów, mycie ultradźwiękowe łopatek wentylatorów, wymiana zużytych termopadów (elastycznych podkładek termoprzewodzących o określonej przewodności cieplnej i grubości) na nowe o odpowiednio dobranej twardości i kompresji, a także aplikacja wysokiej klasy materiałów termoprzewodzących na rdzenie krzemowe.
Na wszystkie wykonane naprawy komponentowe oraz zamontowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy. Całkowity czas standardowej naprawy z reguły nie przekracza 3 dni, natomiast profilaktyczne czyszczenie i optymalizacja chłodzenia zamykają się zazwyczaj w czasie do 24 godzin. Na cały okres trwania procedury serwisowej istnieje możliwość bezpłatnego udostępnienia laptopa zastępczego, który wydawany jest bez kaucji i bez limitu czasowego.
Błędy podczas samodzielnych prób naprawy
Konstrukcje gamingowe z serii Legion charakteryzują się zwartym montażem i dużą wrażliwością na błędy montażowe. Samodzielne próby ingerencji bez odpowiedniego zaplecza technicznego często prowadzą do powiększenia skali uszkodzeń:
- Niedopełnienie procedury odłączenia baterii: Odpinanie tasiemek matrycy (eDP, Embedded DisplayPort, cyfrowa magistrala przesyłania obrazu) przy wpiętym akumulatorze prowadzi do zwarcia linii zasilania podświetlenia (19-20V) z liniami sygnałowymi procesora (3.3V), co skutkuje nieodwracalnym spaleniem zintegrowanego mostka w procesorze.
- Użycie niewłaściwych termopadów: Zastosowanie zbyt grubych lub zbyt twardych podkładek termoprzewodzących na sekcji zasilania VRAM uniemożliwia prawidłowy docisk radiatora do rdzenia GPU, co wywołuje natychmiastowe przegrzewanie i uszkodzenie karty graficznej.
- Metody chałupnicze (wygrzewanie opalarką, pieczenie w piekarniku): Niekontrolowane nagrzewanie płyty głównej prowadzi do rozwarstwienia laminatu (delaminacji), pęcznienia układów scalonych i trwałego zniszczenia struktury obwodu drukowanego.
- Uszkodzenia mechaniczne złączy i śrub: Wyłamywanie delikatnych gniazd FPC (Flexible Printed Circuit, złącza taśm połączeniowych) oraz stosowanie śrub o niewłaściwej długości, co prowadzi do przewiercenia ścieżek sygnałowych w wewnętrznych warstwach laminatu płyty.
Najczęściej zadawane pytania (FAQ)
Czy głośna praca wentylatorów bez obciążenia oznacza konieczność wymiany układu chłodzenia?
Zazwyczaj nie. Ciągła praca wentylatorów na wysokich obrotach przy braku uruchomionych gier czy programów świadczy najczęściej o zablokowaniu przepływu powietrza przez zbity kurz (tzw. filc na radiatorze) lub o całkowitej degradacji pasty termoprzewodzącej. Wymiana materiałów termoprzewodzących i czyszczenie modułu radiatorów przywraca prawidłową cyrkulację powietrza i cichą pracę.
Jak odróżnić uszkodzenie samej matrycy od awarii dedykowanej karty graficznej?
Wstępną weryfikację przeprowadza się poprzez podłączenie zewnętrznego wyświetlacza przez port HDMI lub DisplayPort. Jeżeli na ekranie zewnętrznym obraz jest wyświetlany poprawnie, a pod obciążeniem nie występują błędy sterownika, podejrzenie pada na matrycę, taśmę sygnałową eDP lub obwód zasilania podświetlenia na płycie. Brak obrazu na obu wyjściach wskazuje na problem z procesorem sygnałowym, układem graficznym lub sekcją zasilania.
Dlaczego laptop wyłącza się nagle po podłączeniu zasilacza?
Taki objaw wskazuje na zadziałanie zabezpieczenia nadprądowego w układzie wejściowym zasilania płyty głównej. Zazwyczaj przyczyną jest zwarcie pierwszego lub drugiego tranzystora MOSFET w gałęzi głównej bądź uszkodzenie ceramicznego kondensatora filtrującego. Wymaga to natychmiastowej diagnostyki na stanowisku pomiarowym, aby zapobiec dalszemu uszkodzeniu sterownika ładowania.
Czy po naprawie płyty głównej zachowane zostaną wszystkie dane na dysku?
Tak, naprawy sprzętowe układów zasilania, magistrali sygnałowych czy systemów chłodzenia nie ingerują w zawartość nośników pamięci SSD i HDD. Dysk twardy pozostaje nienaruszony, a system operacyjny wraz ze wszystkimi plikami osobistymi zachowuje pełną spójność.
