Specyfika konstrukcyjna i profil usterek Lenovo Legion Y920-17IKB

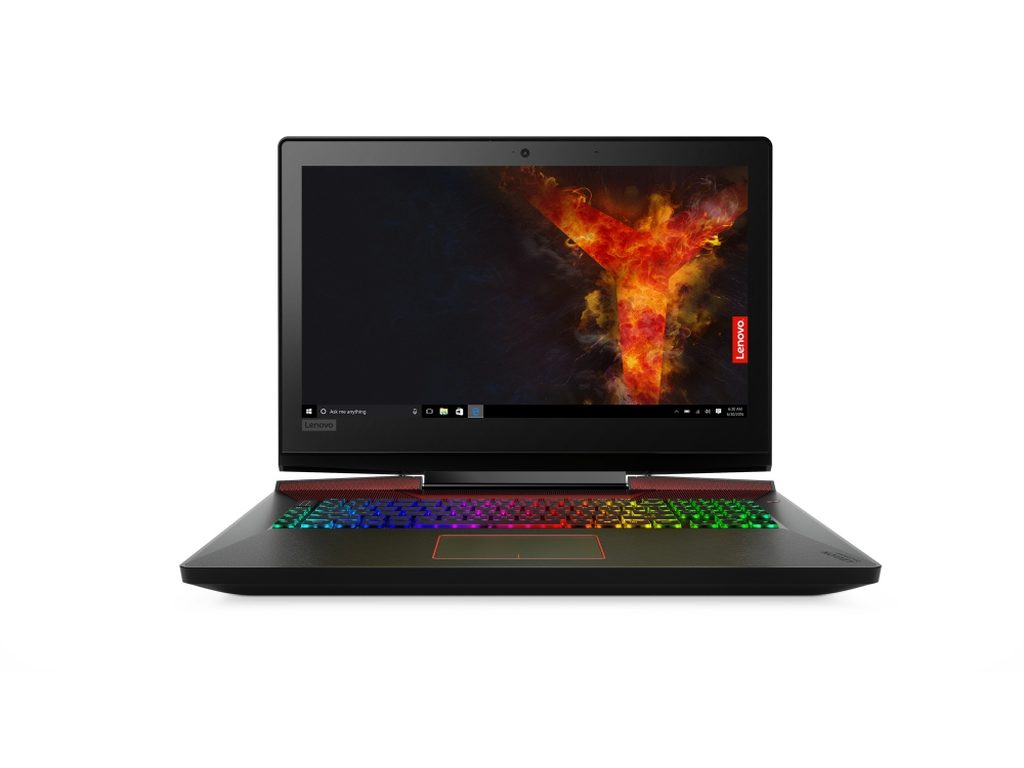

Model Lenovo Legion Y920-17IKB o oznaczeniu kodowym 80YW0009RK to zaawansowana jednostka gamingowa z matrycą o przekątnej 17,3 cala, zaprojektowana z myślą o bardzo wysokiej wydajności obliczeniowej i graficznej. Ze względu na zastosowanie mocnych komponentów, mechanicznej klawiatury oraz rozbudowanego systemu chłodzenia, urządzenie to charakteryzuje się specyficzną architekturą wewnętrzną. Doświadczenia serwisowe oraz analizy zgłoszeń użytkowników wskazują, że intensywna eksploatacja tego modelu w warunkach wysokich obciążeń termicznych prowadzi z czasem do powtarzalnych awarii sprzętowych i programowych.

Wielogodzinne sesje pod pełnym obciążeniem procesora oraz dedykowanego układu graficznego sprawiają, że kluczowe moduły zasilania i odprowadzania ciepła pracują na granicy swoich możliwości technicznych. W jednostkach oznaczonych kodem producenta 80YW0009RK najczęściej obserwuje się trudności związane z degradacją materiałów termoprzewodzących, uszkodzeniami sekcji zasilania płyty głównej (VRM, czyli modułu regulatora napięcia odpowiedzialnego za stabilne zasilanie CPU i GPU), mechanicznym zużyciem unikalnej klawiatury oraz niestabilnością matrycy o wysokiej częstotliwości odświeżania obrazu. Wczesna i rzetelna identyfikacja tych zjawisk pozwala zapobiec trwałemu uszkodzeniu struktury krzemowej głównych układów scalonych.

Najczęstsze usterki zgłaszane przez użytkowników modelu Legion Y920

Zgłoszenia dotyczące modelu Lenovo Legion Y920-17IKB obejmują kilka powtarzających się grup problemów technicznych, które wynikają zarówno z naturalnego zużycia eksploatacyjnego, jak i specyfiki rozwiązań inżynieryjnych zastosowanych w tej platformie:

Przegrzewanie i dławienie termiczne (thermal throttling): Użytkownicy zwracają uwagę na gwałtowne spadki płynności animacji podczas rozgrywki (zjawisko throttlingu, czyli automatycznego obniżania taktowania zegarów procesora i karty graficznej w celu ochrony przed przegrzaniem). Zjawisku temu towarzyszy ciągła praca wentylatorów na maksymalnych obrotach oraz wysoka temperatura obudowy w okolicach wylotów powietrza. Przyczyną jest najczęściej wysychanie fabrycznych past termoprzewodzących oraz gromadzenie się zwartej warstwy kurzu w radiatorach.
Awarie sekcji zasilania płyty głównej: Objawiają się całkowitym brakiem reakcji na włącznik, wyłączaniem się laptopa pod obciążeniem lub brakiem ładowania akumulatora. W modelu tym sekcja zasilania przetwarza bardzo wysokie prądy, co przy długotrwałym przegrzewaniu prowadzi do przebicia tranzystorów MOSFET (półprzewodnikowych kluczy sterujących przepływem prądu) lub zwarć w kondensatorach ceramicznych SMD.
Problemy z mechaniczną klawiaturą z podświetleniem RGB: Klawiatura ze zintegrowanymi mikroprzełącznikami mechanicznymi bywa podatna na zjawisko tzw. key chatteringu (wielokrotnego rejestrowania pojedynczego naciśnięcia klawisza) lub całkowity brak reakcji pojedynczych klawiszy. Dodatkowo zdarzają się usterki kontrolera oświetlenia RGB, skutkujące nieprawidłowym odwzorowaniem barw lub brakiem możliwości zmiany profili świetlnych w oprogramowaniu sterującym.
Zakłócenia obrazu i uszkodzenia matrycy 17,3 cala: Pojawianie się poziomych pasów, migotanie ekranu przy wysokiej częstotliwości odświeżania lub zaniki sygnału wideo (czarny ekran przy włączonym podświetleniu). Usterki te wynikają ze zużycia taśmy sygnałowej eDP (Embedded DisplayPort, czyli cyfrowego interfejsu przesyłającego obraz z płyty głównej do matrycy) prowadzonej w ciasnych zawiasach lub z mikropęknięć w strukturze połączeń BGA układu graficznego.
Wyłamywanie mocowań zawiasów w obudowie: Z racji sporej masy 17-calowej klapy matrycy, mechanizm zawiasów stawia duży opór. Przenoszenie naprężeń na plastikowe gniazda śrub wewnątrz obudowy prowadzi po pewnym czasie do ich wyrywania, co objawia się rozchodzeniem krawędzi kadłubka przy otwieraniu pokrywy.

Diagnostyka laboratoryjna i procedury naprawcze

Prawidłowe usunięcie usterek w zaawansowanym laptopie gamingowym, takim jak Lenovo Legion Y920-17IKB, wymaga specjalistycznego podejścia laboratoryjnego. Standardowe zabiegi konserwacyjne nie ograniczają się jedynie do przedmuchania wnętrza sprężonym powietrzem, a naprawy elektroniczne wymagają pracy z dokumentacją schematyczną (schematics) oraz mapami połączeń (boardview).

W przypadku problemów z temperaturami wykonujemy pełną dekompozycję układu chłodzenia. Fabryczne pasty termoprzewodzące zastępowane są materiałami o wysokim współczynniku przewodzenia ciepła, a zużyte termopady (elastyczne taśmy przewodzące ciepło z pamięci VRAM i sekcji zasilania na miedziany radiator) są precyzyjnie dobierane pod kątem grubości i twardości. Nieprawidłowy dobór grubości termopada może uniemożliwić prawidłowy docisk rdzenia GPU do radiatora, co pogłębiłoby problem przegrzewania. Wentylatory są demontowane, ich łożyska czyszczone i konserwowane, a tunele powietrzne radiatorów dokładnie udrażniane.

Gdy urządzenie nie włącza się lub wyłącza samoczynnie, diagnoza poprzedza naprawę i obejmuje weryfikację obwodów głównych gałęzi zasilania (głównej linii zasilania, przetwornic 3,3V/5V oraz faz zasilania procesora i grafiki). Za pomocą mikroskopu stereoskopowego, multimetru cyfrowego oraz kamery termowizyjnej lokalizowane są elementy generujące nieprawidłową temperaturę lub wykazujące zwarcie do masy. Wymiana uszkodzonych elementów SMD (komponentów montowanych powierzchniowo) oraz układów scalonych driverów zasilania realizowana jest na profesjonalnych stacjach lutowniczych z precyzyjną kontrolą profili temperaturowych, co zapobiega rozwarstwieniu wielowarstwowej płyty głównej.

W przypadku usterek mechanizmu klawiatury diagnozujemy stan ścieżek sygnałowych oraz samych mikroprzełączników. Jeżeli doszło do uszkodzenia pojedynczych switchy, możliwa jest ich selektywna naprawa lub wymiana całego modułu klawiatury. Z kolei pęknięcia gniazd zawiasów likwidowane są poprzez odbudowę tulei mocujących przy użyciu kompozytów chemicznych o wysokiej wytrzymałości na ścinanie, co przywraca sztywność konstrukcji bez konieczności kosztownej wymiany całej dolnej pokrywy.

Do napraw stosujemy wyłącznie nowe komponenty, nigdy nie sięgamy po części używane lub pochodzące z demontażu o nieznanej historii eksploatacji. Na wykonane prace i wymienione podzespoły udzielana jest gwarancja do 12 miesięcy. Czas standardowej naprawy sprzętowej z reguły nie przekracza 3 dni, natomiast kompleksowe czyszczenie i optymalizacja termiczna realizowane są w czasie do 24 godzin.

Typowe błędy podczas samodzielnych prób naprawy

Konstrukcja modelu Lenovo Legion Y920 różni się znacząco od standardowych laptopów biurowych. Samodzielne próby ingerencji w jego podzespoły bez odpowiedniego zaplecza warsztatowego i wiedzy technicznej często prowadzą do poważnych, wtórnych uszkodzeń:

Najpoważniejszym błędem jest demontaż układu chłodzenia lub wymiana modułów RAM i dysków bez wcześniejszego odłączenia baterii głównej od płyty głównej. Na płycie głównej laptopa stale obecne jest napięcie czuwania. Przypadkowe upuszczenie metalowej śrubki lub dotknięcie pęsetą elementów w pobliżu złącza eDP matrycy prowadzi do natychmiastowego zwarcia linii zasilania podświetlenia z liniami sygnałowymi procesora, co skutkuje nieodwracalnym spaleniem mostka północnego zintegrowanego w strukturze CPU.

Innym częstym błędem jest stosowanie ciekłego metalu (płynnego stopu galu i indu o skrajnie wysokiej przewodności cieplnej) zamiast tradycyjnej pasty termoprzewodzącej. Ciekły metal przewodzi prąd elektryczny. W przypadku braku idealnego zabezpieczenia elementów wokół rdzenia krzemowego lakierem izolacyjnym lub barierą z pianki, mikroskopijny wyciek podczas transportu laptopa powoduje zwarcia i trwałe zniszczenie układu graficznego. Dodatkowo, stopy te wchodzą w agresywną reakcję z elementami aluminiowymi, prowadząc do degradacji powierzchni styku radiatora.

Zwraca się również uwagę na niewłaściwe dokręcanie śrub mocujących radiator. Śruby posiadają numerację określającą kolejność dokręcania w celu zapewnienia równomiernego docisku. Dokręcanie ich w sposób losowy lub ze zbyt dużą siłą powoduje ukruszenie krawędzi odsłoniętego rdzenia krzemowego (tzw. die crack), co całkowicie eliminuje procesor lub układ graficzny z dalszej pracy.

Organizacja obsługi serwisowej w trybie mobilnym

Dla wygody użytkowników obsługa serwisowa realizowana jest w modelu dojazdowym na obszarze Warszawy i okolic w promieniu 40 km. W przypadku wystąpienia awarii serwisant lub dedykowany kierowca może dotrzeć pod wskazany adres w czasie do 1 godziny od przyjęcia zgłoszenia. Zapewniamy dostępność wsparcia w trybie 24/7.

Większość usterek programowych, drobnych problemów konfiguracyjnych czy podstawowych czynności konserwacyjnych usuwamy podczas pierwszej wizyty bezpośrednio w miejscu użytkowania sprzętu. W sytuacji, gdy charakter uszkodzenia wymaga zastosowania mikroskopu, stacji lutowniczej BGA lub zaawansowanych przyrządów pomiarowych, laptop jest bezpiecznie zabezpieczany i transportowany przez naszego kierowcę w trybie door-to-door. W takim wariancie wstępna diagnoza urządzenia w serwisie jest bezpłatna, a zasada braku opłat w przypadku braku możliwości usunięcia usterki dotyczy wyłącznie sprzętu przekazanego w trybie door-to-door.

Aby wyeliminować przerwy w pracy lub rozgrywce na czas trwania procedury naprawczej, oferujemy bezpłatny laptop zastępczy, który pozostaje do dyspozycji na cały czas trwania naprawy, bez konieczności wnoszenia kaucji oraz bez limitu czasowego. Nasze doświadczenie obejmujące ponad 20 lat praktyki w branży oraz ponad 10 000 naprawionych urządzeń stanowi gwarancję rzetelnego i bezpiecznego podejścia do każdego powierzonego modelu z rodziny Lenovo.

Najczęściej zadawane pytania (FAQ)

Czy głośna praca wentylatorów w Lenovo Legion Y920 zawsze oznacza uszkodzenie łożysk?
Nie. W przeważającej liczbie przypadków maksymalna prędkość obrotowa wentylatorów wynika z próby skompensowania wysokiej temperatury spowodowanej zablokowanymi radiatorami lub wyschniętą pastą termoprzewodzącą. Dopiero gdy pracy towarzyszy terkotanie, pisk lub wibracje obudowy, konieczna staje się wymiana samego modułu wentylatora na fabrycznie nowy element.

Czy po zalaniu klawiatury mechanicznej w tym modelu wystarczy jej wysuszenie?
Samo wysuszenie jest niewystarczające i groźne dla elektroniki. Ciecz wnika w mikroprzełączniki oraz pod warstwy folii sygnałowych, powodując korozję elektrochemiczną i utlenianie miedzianych ścieżek. W przypadku kontaktu z płynem należy natychmiast wyłączyć urządzenie, odłączyć zasilacz i przekazać sprzęt do profesjonalnego mycia w myjce ultradźwiękowej z użyciem alkoholu izopropylowego (IPA) w celu neutralizacji osadów.

Dlaczego laptop wyłącza się podczas uruchamiania wymagających gier, mimo że na pulpicie działa stabilnie?
Taki objaw wskazuje na przeciążenie sekcji zasilania karty graficznej lub przekroczenie krytycznego progu temperaturowego w ułamku sekundy (nagły skok temperatury na złączu krzemowym). Układy zabezpieczające odcinają zasilanie, aby uchronić strukturę GPU przed spaleniem. Wymaga to natychmiastowej weryfikacji stanu termopadów, sprawności tranzystorów MOSFET oraz kondensatorów filtrujących tę gałąź zasilania.

Czy w modelu Legion Y920-17IKB można wymienić samą pękniętą matrycę bez pokrywy górnej?
Tak, matryca jest elementem wymiennym. Wymaga to jednak precyzyjnego demontażu ramki ekranu bez uszkodzenia jej plastikowych zatrzasków oraz dobrania wariantu panelu w 100% zgodnego pod kątem złącza eDP, częstotliwości odświeżania oraz obsługi technologii synchronizacji obrazu.
