Lenovo Legion Y920-17IKB — dostępność części zamiennych

Charakterystyka konstrukcyjna Lenovo Legion Y920-17IKB a zapotrzebowanie na podzespoły

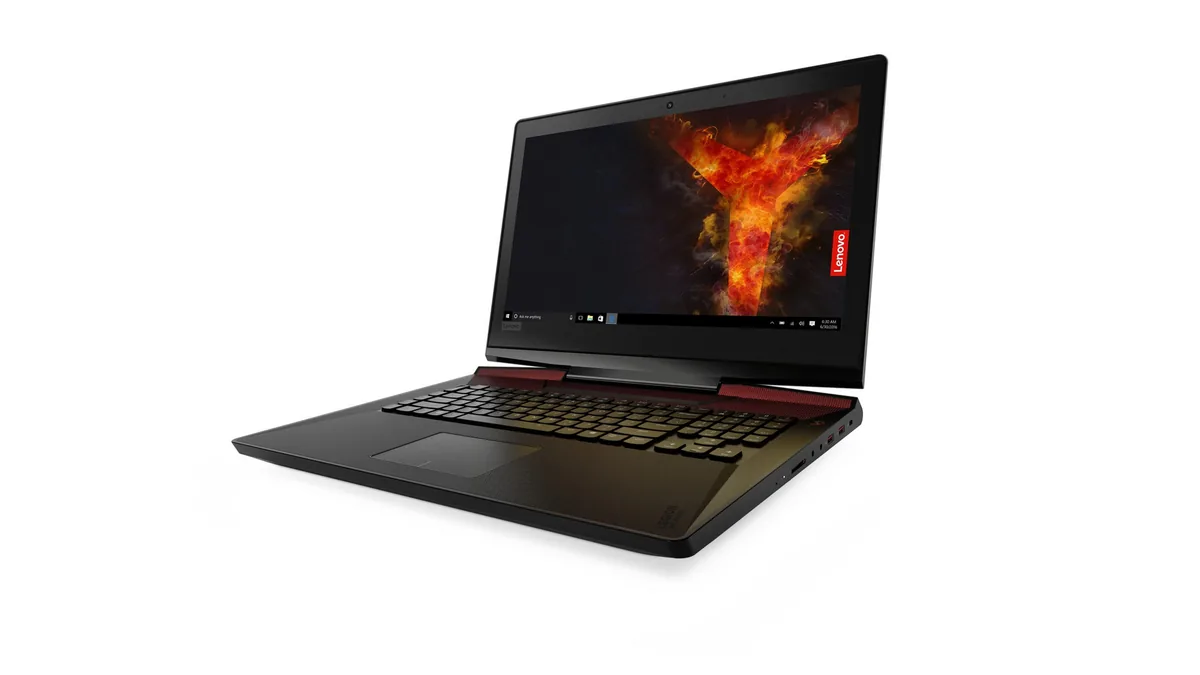

Model Lenovo Legion Y920-17IKB to siedemnastocalowy laptop gamingowy o bezkompromisowej konstrukcji, który został zaprojektowany z myślą o bardzo wysokiej wydajności. Urządzenie to wyróżnia się masywną obudową, zaawansowanym układem chłodzenia opartym na podwójnych wentylatorach i grubych miedzianych ciepłowodach (heatpipe, czyli rurkach odprowadzających ciepło z procesora i układu graficznego), a także mechaniczną klawiaturą z podświetleniem RGB. Z uwagi na znaczne obciążenia termiczne oraz upływ czasu od momentu debiutu rynkowego tej platformy, zapotrzebowanie na wymianę wyeksploatowanych lub uszkodzonych elementów w tym modelu pozostaje na stałym poziomie.

W platformach gamingowych tej klasy poszczególne podzespoły podlegają różnym stopniom zużycia. Najczęściej serwisowane elementy w Lenovo Legion Y920-17IKB można podzielić na komponenty eksploatacyjne, elementy mechaniczne obudowy oraz moduły elektroniczne płyty głównej. Zrozumienie, które części są modułowe, a które stanowią integralną część większych podzespołów, jest kluczowe dla właściwej oceny możliwości naprawczych oraz czasu realizacji usługi serwisowej.

Nasz niezależny serwis urządzeń marki Lenovo od ponad 20 lat zajmuje się kompleksową obsługą techniczną komputerów przenośnych, a na koncie naszych techników znajduje się ponad 10 000 urządzeń przywróconych do pełnej sprawności. W codziennej praktyce serwisowej wykorzystujemy wyłącznie nowe komponenty pochodzące z oficjalnych kanałów dystrybucyjnych, co eliminuje ryzyko związane ze stosowaniem zawodnych podzespołów z demontażu czy wtórnego obiegu.

Dostępność i specyfika kluczowych grup części zamiennych

Układ chłodzenia i elementy odprowadzania ciepła

Elementy chłodzenia w laptopach gamingowych pracują pod stałym, wysokim obciążeniem termomechanicznym. W przypadku modelu Legion Y920-17IKB układ składa się z dwóch niezależnych wentylatorów promieniowych (odpowiedzialnych za wymuszony obieg powietrza) oraz zespołu miedzianych radiatorów zintegrowanych z komorą parową lub ciepłowodami. Wentylatory z czasem ulegają zużyciu łożyskowemu, co objawia się głośną pracą, terkotaniem lub spadkiem prędkości obrotowej. Nowe, dedykowane wentylatory są stale dostępne w wyspecjalizowanych hurtowniach komponentów elektronicznych. W przypadku samego bloku radiatora wymiana jest konieczna głównie w sytuacji rozszczelnienia rurek cieplnych, co weryfikujemy za pomocą pomiarów pirometrycznych i kamer termowizyjnych.

Matryca, taśma sygnałowa i elementy toru wideo

Ekran w modelu Y920-17IKB to panel IPS o przekątnej 17,3 cala, pracujący z wysoką częstotliwością odświeżania oraz obsługujący technologię synchronizacji klatkażu (G-Sync). Wymiana uszkodzonej mechanicznie matrycy wymaga zastosowania panelu o identycznej specyfikacji elektrycznej oraz zgodnym typie złącza sygnałowego eDP (embedded DisplayPort, standard cyfrowego przesyłu obrazu wewnątrz laptopa). Dostępność fabrycznie nowych matryc kompatybilnych z tym modelem jest bardzo dobra. Wymianie podlega również często sama taśma sygnałowa matrycy, która przebiega przez zawias i w wyniku ciągłego otwierania pokrywy może ulec przerwaniu żył sygnałowych, powodując migotanie obrazu lub pasy na ekranie.

Klawiatura mechaniczna, touchpad i elementy obudowy

Jedną z najbardziej charakterystycznych cech modelu Legion Y920-17IKB jest zintegrowana klawiatura mechaniczna z indywidualnym podświetleniem klawiszy. W tym modelu klawiatura jest fabrycznie zgrzewana z górną obudową (tzw. palmrestem, czyli elementem roboczym pod nadgarstki). W przypadku zalania lub uszkodzenia pojedynczych przełączników mechanicznych, najbardziej poprawną technologicznie procedurą jest wymiana całego modułu palmrestu wraz z klawiaturą. Nowe zespoły obudowy górnej bywają trudniej dostępne na rynku wtórnym, jednak dzięki bezpośrednim kontraktom dystrybucyjnym pozyskujemy fabrycznie nowe moduły w układzie klawiszy zgodnym ze standardem europejskim. Dostępne są również dolne pokrywy serwisowe (dolna obudowa z kratkami wentylacyjnymi) oraz klapy matrycy wraz z ramkami.

Zawiasy i mocowania mechaniczne

Ze względu na dużą masę siedemnastocalowej klapy matrycy, zawiasy w Lenovo Legion Y920-17IKB pracują z dużym oporem. Z biegiem lat dochodzi do zatarcia mechanizmu obrotowego lub wyłamania gwintowanych tulei mosiężnych z plastikowych gniazd wewnątrz klapy ekranu. Fabrycznie nowe komplety zawiasów (lewy i prawy) są łatwo dostępne. W sytuacji uszkodzenia mocowań stosujemy wymianę obudowy na nową lub specjalistyczną rekonstrukcję chemiczną gniazd przy użyciu żywic technicznych o podwyższonej odporności na ścinanie.

Gniazdo zasilania i sekcja ładowania DC-IN

Laptop wyposażony jest w zasilacz o bardzo wysokiej wydajności prądowej, co przekłada się na spore obciążenia gniazda ładowania (prostokątne złącze Slim Tip). W modelu Y920 gniazdo DC-IN jest elementem osadzonym na osobnym przewodzie z wtykiem połączeniowym doprowadzonym do płyty głównej (gniazdo kablowe, nie lutowane bezpośrednio do laminatu). Konstrukcja ta znacząco ułatwia i przyspiesza wymianę wyrobionego lub przepalonego złącza na fabrycznie nowy element.

Akumulator wewnętrzny

Baterie litowo-polimerowe w laptopach o wysokim poborze energii ulegają naturalnej degradacji chemicznej (utrata pojemności ogniw) lub spuchnięciu (zjawisko delaminacji i wydzielania gazów wewnątrz pakietu). Do modelu Legion Y920-17IKB montujemy wyłącznie nowe, certyfikowane pakiety akumulatorowe o pojemności i parametrach napięciowych w pełni zgodnych ze specyfikacją fabryczną.

Procedury diagnostyczne i logistyka części w serwisie

Proces naprawy urządzenia w naszym serwisie rozpoczyna się od precyzyjnej weryfikacji stanu technicznego. W przypadku zgłoszenia realizowanego w trybie door-to-door, laptop jest odbierany bezpośrednio z lokalizacji klienta przez naszego kierowcę. Na terenie Warszawy oraz w promieniu do 40 km czas dotarcia wynosi do 1 godziny. W wariancie door-to-door diagnoza sprzętu jest całkowicie bezpłatna, a w razie braku możliwości zrealizowania naprawy z przyczyn technicznych obowiązuje zasada braku opłat za przeprowadzone testy.

Diagnostyka obejmuje szereg procedur laboratoryjnych:

• Pomiary oscyloskopowe i multimetrowe linii zasilania na płycie głównej w celu wykluczenia zwarć przed podaniem napięcia.
• Analizę termowizyjną pod kątem przegrzewających się kontrolerów przetwornic napięcia oraz mostków zasilania.
• Testy integralności pamięci operacyjnej DDR4 oraz magistrali PCIe dysków SSD NVMe przy użyciu dedykowanego oprogramowania niskopoziomowego.
• Weryfikację sprawności złącz sygnałowych, przetworników cyfrowo-analogowych oraz kontrolera wbudowanego KBC (Keyboard Controller, układ scalony zarządzający klawiaturą, pracą wentylatorów i sekwencją startową płyty).

Większość standardowych usterek usuwamy podczas pierwszej wizyty, jeśli naprawa odbywa się na miejscu u klienta przez serwisanta dysponującego pakietem podstawowych podzespołów wymiennych. W przypadku konieczności wykonania zaawansowanych prac lutowniczych BGA (Ball Grid Array, technologia montażu układów scalonych na siatce kulek ze stopu lutowniczego) lub sprowadzenia dedykowanych elementów obudowy, łączny czas naprawy z reguły nie przekracza 3 dni. Prace konserwacyjne, takie jak czyszczenie układu chłodzenia z wymianą materiałów termoprzewodzących (past i termopadów fazowych), realizujemy w czasie do 24 godzin. Na każdą wymienioną część oraz wykonaną usługę udzielana jest gwarancja do 12 miesięcy. Na czas trwania procedury serwisowej istnieje możliwość otrzymania bezpłatnego laptopa zastępczego, bez pobierania kaucji i bez narzuconego limitu czasowego.

Ryzyka związane z samodzielną wymianą podzespołów

Samodzielny montaż części w tak zaawansowanym urządzeniu jak Lenovo Legion Y920-17IKB niesie ze sobą istotne zagrożenia techniczne:

Pierwszym błędem jest brak odłączenia baterii głównej przed przystąpieniem do jakichkolwiek manipulacji wewnątrz obudowy. W nowoczesnych konstrukcjach gamingowych na płycie głównej stale obecne jest napięcie czuwania. Przypadkowe dotknięcie metalowym narzędziem okolic złącza matrycy eDP prowadzi do natychmiastowego zwarcia linii zasilania podświetlenia z liniami sygnałowymi procesora, co skutkuje trwałym uszkodzeniem układu graficznego lub mostka hybrydowego.

Drugim częstym problemem jest stosowanie części z niepewnych źródeł. Używane wentylatory z demontażu zazwyczaj mają już wyrobione tuleje ślizgowe i nie zapewniają wymaganego przepływu powietrza CFM (Cubic Feet per Minute, jednostka wydatku powietrza), co prowadzi do zjawiska thermal throttlingu (automatycznego obniżania taktowania zegarów procesora i karty graficznej w celu ochrony przed przegrzaniem). Z kolei montaż nieoryginalnych matryc o niewłaściwie zaprogramowanym układzie EEPROM (pamięć zawierająca tablicę identyfikacyjną EDID) uniemożliwia poprawną pracę funkcji G-Sync lub regulację jasności z poziomu systemu operacyjnego.

Trzecim aspektem jest niewłaściwy dobór grubości termopadów (elastycznych taśm przewodzących ciepło montowanych na sekcjach zasilania VRM i kościach pamięci VRAM). Zastosowanie zbyt grubych podkładek termicznych powoduje brak właściwego docisku rdzenia chłodzenia do procesora, natomiast zbyt cienkie prowadzą do przegrzewania się tranzystorów MOSFET i ich nieodwracalnego przebicia.

Często zadawane pytania (FAQ)

Czy do modelu Lenovo Legion Y920-17IKB można dokupić pojedyncze klawisze klawiatury mechanicznej?
Odpowiedź: Konstrukcja mechanizmu przełączników w tym modelu sprawia, że zaczepy nasadek klawiszy (keycaps) są bardzo delikatne. Pojedyncze nasadki bywają trudnodostępne jako osobne fabryczne części zamienne. W przypadku uszkodzenia mocowania pojedynczego przycisku lub samego mikroprzełącznika rekomendowana jest wymiana całego modułu klawiatury zintegrowanego z panelem roboczym, co gwarantuje równomierny skok oraz pełną szczelność podświetlenia RGB.

Jakie dyski i pamięci są kompatybilne z tym laptopem podczas rozbudowy?
Odpowiedź: Płyta główna tego modelu posiada cztery sloty na pamięć RAM typu DDR4 w standardzie SO-DIMM oraz złącza M.2 z obsługą protokołu NVMe PCIe, z możliwością konfiguracji macierzy RAID. Wszystkie nowe moduły pamięci oraz nośniki półprzewodnikowe dobieramy bezpośrednio pod kątem pełnej zgodności z kontrolerem pamięci procesora, co zapewnia stabilną pracę bez błędów magistrali.

Czy po wymianie wentylatorów konieczna jest wymiana pasty termoprzewodzącej?
Odpowiedź: Tak, demontaż wentylatorów w modelu Legion Y920-17IKB wymaga częściowego lub całkowitego zdjęcia bloku radiatorów. Po każdorazowym rozszczelnieniu połączenia termicznego stare materiały tracą swoje właściwości i muszą zostać usunięte alkoholem izopropylowym, a następnie zastąpione nową pastą o wysokim współczynniku przewodności cieplnej oraz dedykowanymi termopadami.

Czy w przypadku uszkodzenia gniazda zasilania trzeba wymieniać całą płytę główną?
Odpowiedź: Nie, w tym modelu gniazdo zasilania stanowi osobny element połączony z płytą główną za pomocą dedykowanej wiązki przewodów ze złączem wielopinowym. Wymiana uszkodzonego gniazda sprowadza się do montażu nowego modułu kablowego bez konieczności ingerencji lutowniczej w strukturę wielowarstwowego laminatu płyty głównej.
