Naprawa Lenovo Legion Slim 7 16ACHg6 — najczęstsze problemy

Charakterystyka konstrukcji Lenovo Legion Slim 7 16ACHg6 i typowe objawy awarii

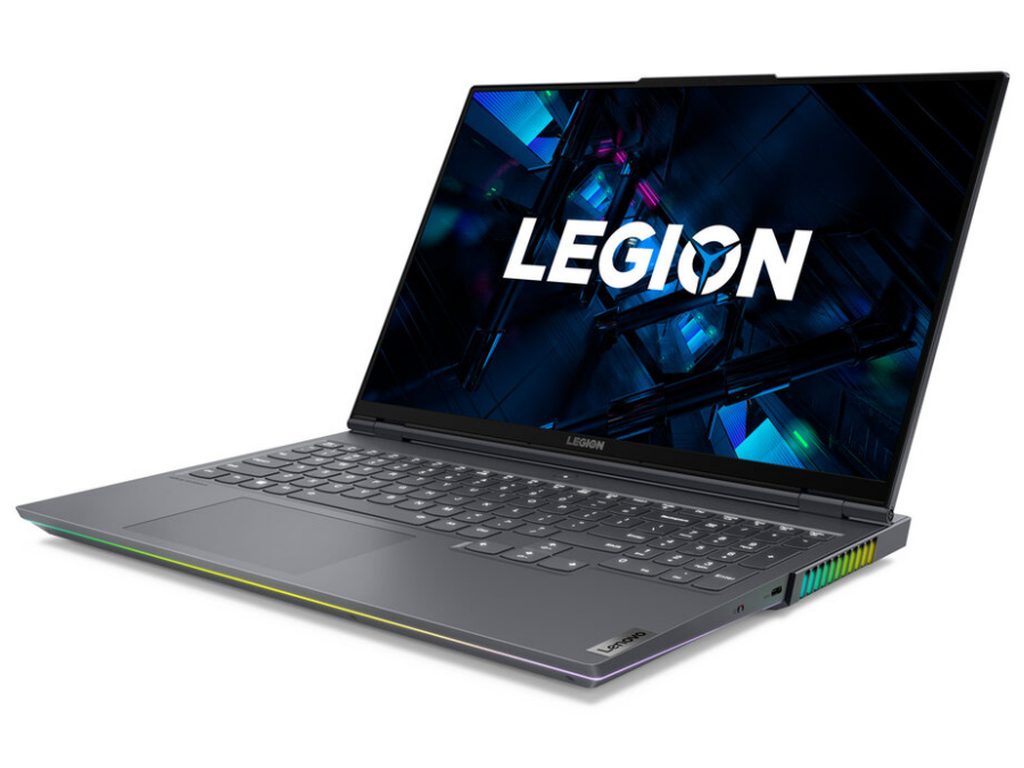

Model Lenovo Legion Slim 7 16ACHg6 to smukły, wydajny laptop dla graczy i twórców treści, łączący mocne procesory AMD Ryzen oraz dedykowane układy graficzne NVIDIA GeForce RTX w zwartej, aluminiowej obudowie. Zastosowanie wydajnych komponentów w profilu o ograniczonej kubaturze stawia wysokie wymagania przed układem chłodzenia, sekcją zasilania oraz elementami mechanicznymi. Ze względu na zwartą budowę wewnętrzną poszczególne podzespoły podlegają stałym obciążeniom termicznym i mechanicznym, co z czasem prowadzi do powtarzalnych usterek.

W codziennej praktyce serwisowej obserwujemy szereg powtarzających się symptomów, które sygnalizują problemy sprzętowe lub programowe w tym konkretnym modelu. Do najczęstszych objawów należą nagłe wyłączanie się urządzenia podczas uruchamiania gier lub wymagających aplikacji graficznych, spadek płynności animacji po kilku minutach pracy (thermal throttling, czyli celowe obniżanie taktowania zegarów procesora i układu graficznego w celu redukcji temperatury) oraz głośna, nierównomierna praca wentylatorów połączona z metalicznym terkotaniem.

Inną grupą objawów są problemy z poprawnym uruchomieniem laptopa. Użytkownicy często zgłaszają sytuację, w której podświetlenie klawiatury działa, dioda na przycisku zasilania świeci, lecz matryca pozostaje całkowicie czarna. Zdarzają się również trudności z ładowaniem akumulatora przez port USB-C z obsługą Power Delivery (standard dostarczania zasilania o wysokiej mocy przez złącze USB-C) lub gniazdo Slim Tip, a także całkowity brak reakcji na podłączenie dedykowanego zasilacza sieciowego.

Przyczyny przegrzewania i degradacji układu chłodzenia

Układ chłodzenia w modelu Lenovo Legion Slim 7 16ACHg6 opiera się na komorze parowej (vapor chamber, czyli płaskim elemencie odprowadzającym ciepło poprzez cykl parowania i skraplania cieczy roboczej w próżni) oraz dwóch wentylatorach promieniowych o gęsto rozmieszczonych łopatkach. Niewielka przestrzeń między żebrami radiatorów sprzyja szybkiemu gromadzeniu się zanieczyszczeń stałych, takich jak kurz, mikrowłókna z ubrań czy sierść zwierząt.

Do głównych przyczyn spadku wydajności termicznej należą:

• Wysychanie i degradacja materiałów termoprzewodzących: Fabryczne pasty termoprzewodzące oraz termopady (elastyczne podkładki przewodzące ciepło z pamięci VRAM i sekcji VRM) tracą swoje właściwości pod wpływem regularnych, wysokich temperatur, co prowadzić może do powstawania tzw. efektu pump-out (wypychania pasty poza rdzeń krzemowy w wyniku naprężeń termicznych).
• Rozszczelnienie komory parowej lub ciepłowodów: Mikropęknięcia spowodowane naprężeniami mechanicznymi obudowy mogą doprowadzić do utraty próżni wewnątrz komory odprowadzającej ciepło, co uniemożliwia efektywny transfer energii cieplnej do radiatorów.
• Zużycie łożysk wentylatorów: Wentylatory pracujące przez długi czas na maksymalnych obrotach ulegają zużyciu mechanicznemu, co objawia się wibracjami, hałasem i spadkiem przepływu tłoczonego powietrza.
• Zablokowanie kanałów wylotowych: Zbity kurz tworzy na wylotach radiatorów barierę przypominającą filc, co całkowicie odcina swobodną cyrkulację powietrza wewnątrz obudowy.

Usterki sekcji zasilania na płycie głównej oraz portów wejścia-wyjścia

Smukła płyta główna w Legion Slim 7 16ACHg6 mieści rozbudowaną, wielofazową sekcję zasilania VRM (Voltage Regulator Module, czyli układ przetwornic napięcia odpowiedzialny za stabilne zasilanie CPU i GPU). Z racji wysokiego poboru prądu podzespoły te pracują na granicy tolerancji termicznej, zwłaszcza przy zablokowanym przepływie powietrza.

Częstym problemem są zwarcia w liniach głównego zasilania (główna linia napięcia 20V), spowodowane przebiciem kondensatorów ceramicznych MLCC (wielowarstwowych kondensatorów ceramicznych) lub uszkodzeniem tranzystorów MOSFET (polowych tranzystorów mocy). Taka awaria skutkuje natychmiastowym odcięciem zasilania przez zabezpieczenia przeciwzwarciowe i brakiem jakiejkolwiek reakcji na włącznik.

W tym modelu odnotowuje się także uszkodzenia kontrolera ładowania i dystrybucji zasilania (układu KBC/Embedded Controller odpowiedzialnego za nadzór nad stanami energetycznymi płyty). Objawia się to niemożnością naładowania baterii, nieprawidłowym wykrywaniem parametrów podłączonego zasilacza lub brakiem możliwości uruchomienia laptopa na samej baterii mimo jej pełnego naładowania.

Porty USB-C oraz dedykowane gniazdo zasilania Slim Tip są narażone na wyłamania mechaniczne oraz przepięcia. Korzystanie z nieoryginalnych zasilaczy USB-C o niestabilnym profilu napięciowym potrafi uszkodzić kontroler USB Power Delivery, co prowadzi do unieruchomienia portu, a w skrajnych przypadkach do uszkodzenia mostka południowego zintegrowanego w procesorze.

Problemy z matrycą, taśmą sygnałową eDP oraz zawiasami

Lenovo Legion Slim 7 16ACHg6 wyposażono w ekran o wysokiej rozdzielczości i wysokiej częstotliwości odświeżania. Ekran ten łączy się z płytą główną za pomocą wielożyłowej taśmy eDP (Embedded DisplayPort, magistrali przesyłającej cyfrowy sygnał wideo i sterowanie podświetleniem). Z uwagi na zwartą konstrukcję klapy matrycy oraz pracę zawiasów, przewód ten podlega ciągłemu zginaniu w prowadnicach.

Objawy uszkodzenia toru sygnałowego lub samej matrycy obejmują:

• Migotanie obrazu przy zmianie kąta nachylenia ekranu lub zanikanie podświetlenia w określonych pozycjach.
• Pojawianie się pionowych lub poziomych pasów o zmiennych kolorach, co może wskazywać na uszkodzenie taśmy połączeniowej lub układu T-Con (kontrolera taktowania matrycy).
• Czarny ekran przy prawidłowej pracy na zewnętrznym monitorze podłączonym przez port HDMI lub DisplayPort/USB-C (wskazuje na uszkodzenie podświetlenia LED, bezpiecznika zasilania matrycy na płycie głównej lub samej taśmy).
• Zwiększony opór w zawiasach powodujący wyłamywanie mocowań w pokrywie matrycy lub rozwarstwianie dolnej obudowy.

Procedura diagnostyki i metody naprawy stosowane przez nasz serwis

Profesjonalna naprawa urządzenia o tak zwartej konstrukcji wymaga precyzyjnej metodyki oraz specjalistycznego zaplecza pomiarowego. Diagnoza poprzedza każdą naprawę, a proces weryfikacji stanu laptopa jest podzielony na etapy:

W pierwszej kolejności przeprowadzana jest inspekcja wizualna i mikroskopowa płyty głównej pod kątem śladów korozji, przegrzań laminatu oraz pęknięć mechanicznych. Następnie wykonywane są pomiary rezystancji na wszystkich głównych cewkach przetwornic względem masy (pomiar w celu wykrycia ewentualnych zwarć w liniach zasilania procesora, karty graficznej, pamięci RAM i mostka PCH). W przypadku wykrycia zwarcia stosowana jest próba zwarciowa z użyciem zasilacza laboratoryjnego i kamery termowizyjnej o wysokiej czułości, co pozwala precyzyjnie zlokalizować uszkodzony element bez ryzyka przegrzania laminatu.

W zależności od rodzaju wykrytej usterki wykonujemy następujące procedury:

• Wymiana uszkodzonych komponentów BGA i SMD: Wymiana tranzystorów MOSFET, układów przetwornic, sterowników PWM (układów modulacji szerokości impulsów) oraz kontrolerów ładowania. W przypadku uszkodzenia kości pamięci VRAM lub układu graficznego stosowana jest stacja lutownicza BGA ze sterowanym profilem temperaturowym.
• Kompleksowa regeneracja układu chłodzenia: Czyszczenie komory parowej, mycie radiatorów w myjce ultradźwiękowej, usuwanie starych past i nakładanie wysokiej klasy materiałów termoprzewodzących o wysokiej przewodności cieplnej (Phase Change Material lub wysokowydajne pasty termoprzewodzące) wraz z precyzyjnym doborem grubości termopadów pod sekcję VRM i VRAM.
• Programowanie układu KBC i pamięci SPI Flash (BIOS/UEFI): Przywracanie poprawnego wsadu oprogramowania układowego z zachowaniem unikalnych numerów seryjnych urządzenia oraz klucza systemu operacyjnego, programowanie zewnętrznym programatorem bezpośrednio do kości.
• Naprawa mechaniczna obudowy i zawiasów: Wymiana uszkodzonych prowadnic, regeneracja gwintów w pokrywie matrycy oraz regulacja siły docisku zawiasów, aby zapobiec ponownemu uszkodzeniu taśmy eDP i naprężeniom ekranu.

Wszystkie czynności wykonujemy przy użyciu wyłącznie nowych podzespołów, a na wykonane usługi udzielana jest gwarancja do 12 miesięcy. Doświadczenie serwisu obejmujące ponad 20 lat pracy oraz ponad 10 000 urządzeń naprawionych w tym okresie pozwala na sprawną realizację nawet najbardziej złożonych usterek mikrolutowniczych. Czas standardowej naprawy z reguły nie przekracza 3 dni, natomiast procedury konserwacji i przyspieszania realizujemy w czasie do 24 godzin. Na cały okres trwania naprawy zapewniany jest bezpłatny laptop zastępczy, wydawany bez kaucji i limitu czasowego.

Zagrożenia związane z samodzielną próbą naprawy smukłego laptopa gamingowego

Konstrukcje takie jak Lenovo Legion Slim 7 charakteryzują się bardzo gęstym upakowaniem elementów i minimalnymi tolerancjami montażowymi. Samodzielny demontaż takiego urządzenia bez odpowiedniej wiedzy i narzędzi niesie za sobą wysokie ryzyko trwałego uszkodzenia podzespołów.

Do najczęstszych błędów popełnianych podczas prób samodzielnego serwisu należą:

• Niezachowanie procedur antystatycznych (ESD): Wyładowania elektrostatyczne z dłoni na odsłonięte elementy płyty głównej potrafią bezpowrotnie uszkodzić wrażliwe linie danych procesora lub układu KBC.
• Brak odłączenia baterii przed rozpoczęciem prac: Podważanie taśmy matrycy metalową pęsetą przy podłączonym akumulatorze generuje zwarcie na linii zasilania podświetlenia (często ponad 19V) bezpośrednio do linii danych procesora, co natychmiast uśmierca główny układ obliczeniowy.
• Niewłaściwy dobór grubości termopadów: Zbyt grube termopady powodują brak właściwego docisku komory parowej do rdzenia procesora i karty graficznej, co skutkuje błyskawicznym przegrzaniem rdzeni krzemowych. Z kolei zbyt cienkie termopady nie odbierają ciepła z pamięci VRAM, prowadząc do ich degradacji.
• Zastosowanie nieodpowiedniego ciekłego metalu: Użycie materiałów na bazie galu na nieprzystosowanych do tego powierzchniach lub bez odpowiedniej bariery ochronnej z lakieru izolacyjnego prowadzi do wycieku, korozji elementów aluminiowych i rozległych zwarć na płycie.
• Mechaniczne uszkodzenie śrub i gwintów: Użycie niewłaściwych wkrętaków prowadzi do zniszczenia gniazd śrub dociskowych radiatora, co uniemożliwia prawidłowe wypoziomowanie układu chłodzenia.

Najczęściej zadawane pytania (FAQ)

Czy głośna praca wentylatorów w Legion Slim 7 16ACHg6 zawsze oznacza usterkę sprzętową?

Nie zawsze. Wentylatory w laptopach o zwartej budowie dynamicznie dostosowują prędkość obrotową do bieżącego obciążenia podzespołów. Jeśli jednak głośna praca występuje w stanie bezczynności systemu lub towarzyszy jej terkotanie i wibracje, wskazuje to na zanieczyszczenie radiatorów, zużycie łożysk wentylatorów lub wyschnięcie pasty termoprzewodzącej, co wymaga przeprowadzenia serwisu układu chłodzenia.

Dlaczego laptop nie włącza się, chociaż świeci się podświetlenie klawiatury i dioda zasilania?

Taki stan (tzw. brak przejścia procedury POST — Power-On Self-Test, czyli wstępnego autotestu podzespołów przy uruchomieniu) najczęściej wynika z uszkodzenia wsadu pamięci BIOS/UEFI, nieprawidłowej komunikacji z modułami pamięci RAM lub zwarcia w jednej z wtórnych linii zasilania na płycie głównej. Wymagana jest diagnostyka pomiarowa w celu ustalenia, który obwód blokuje uruchomienie.

Czy można ładować Lenovo Legion Slim 7 wyłącznie przez ładowarkę USB-C?

Port USB-C w tym modelu obsługuje standard Power Delivery, jednak pozwala on na ładowanie baterii głównie w stanie spoczynku lub przy niewielkim obciążeniu biurowym. Podczas gier lub renderowania wideo pobór mocy przewyższa możliwości standardowych ładowarek USB-C, co wymaga stosowania dedykowanego zasilacza podłączanego pod gniazdo Slim Tip w celu zapewnienia stabilnej pracy bez drenowania akumulatora.

Jak zorganizowany jest proces naprawy w przypadku zgłoszenia usterki?

Obsługa realizowana jest w modelu dojazdowym. W przypadku zgłoszenia transportu door-to-door kierowca odbiera sprzęt bezpośrednio od klienta, po czym weryfikacja stanu technicznego i wycena realizowane są bezpłatnie w ramach darmowej diagnozy. W przypadku konieczności wykonania prac na miejscu przez serwisanta mobilnego, dojazd na terenie Warszawy i okolic w promieniu 40 km realizowany jest w czasie do 1 godziny. Większość typowych problemów usuwamy podczas pierwszej wizyty.
