Serwis Lenovo Legion Y70 — na co zwrócić uwagę

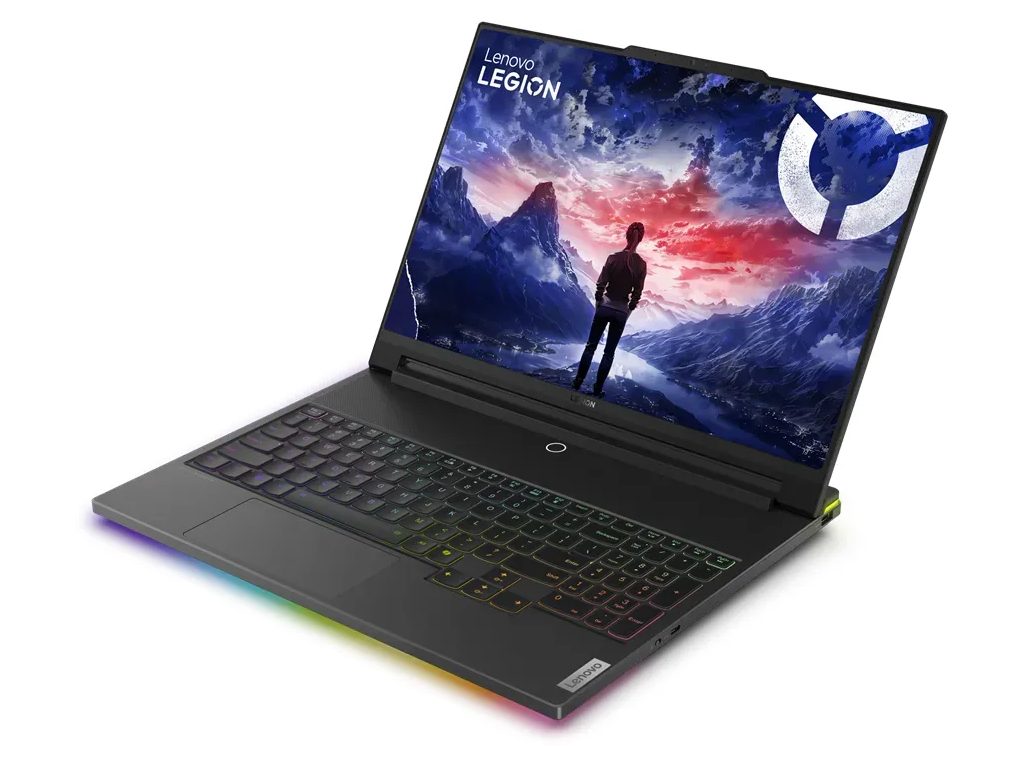

Laptopy gamingowe z serii Lenovo Legion Y70 oraz pokrewnych konstrukcji o wysokiej wydajności to zaawansowane stacje robocze i maszyny do gier, które łączą wielordzeniowe procesory z dedykowanymi układami graficznymi. Ze względu na zwartą obudowę, wysokie limity energetyczne oraz intensywną emisję ciepła, urządzenia te podlegają specyficznym obciążeniom termomechanicznym. Właściwa eksploatacja oraz regularny nadzór techniczny decydują o stabilności pracy jednostki centralnej i karty graficznej. Zrozumienie newralgicznych punktów konstrukcyjnych pozwala uniknąć kosztownych awarii płyty głównej i utraty danych.

W niezależnym serwisie laptopów diagnoza każdego egzemplarza rozpoczyna się od analizy parametrów środowiskowych, w jakich pracuje sprzęt. Urządzenia gamingowe z tej linii wymagają precyzyjnego podejścia serwisowego, obejmującego zarówno zaawansowaną diagnostykę mikroskopową, jak i testy obciążeniowe poszczególnych sekcji zasilania.

Typowe objawy niestabilności i nieprawidłowej pracy

Objawy wskazujące na konieczność przeprowadzenia weryfikacji stanu technicznego w laptopach gamingowych Lenovo Legion można podzielić na symptomy termiczne, elektryczne oraz mechaniczne. Wczesne wykrycie nieprawidłowości zapobiega degradacji struktur krzemowych w układach BGA (Ball Grid Array — typ montażu powierzchniowego układów scalonych za pomocą kulek cynowych).

Do najczęściej obserwowanych objawów należą:

• Thermal throttling (zjawisko automatycznego obniżania częstotliwości taktowania procesora lub karty graficznej w celu ochrony przed przegrzaniem), objawiający się nagłymi spadkami płynności animacji podczas obciążenia.
• Głośna i nieregularna praca wentylatorów chłodzących, często połączona z metalicznym świstem lub terkotaniem łożysk ślizgowych.
• Wyłączanie się komputera bez ostrzeżenia w momentach szczytowego poboru mocy przez sekcję VRM (Voltage Regulator Module — moduł regulatora napięcia na płycie głównej).
• Artefakty graficzne (błędy renderowania obrazu, kolorowe paski, kwadraty lub przekłamania tekstur) wskazujące na problem z pamięciami VRAM lub samym rdzeniem GPU.
• Brak reakcji na przycisk zasilania przy podłączonym zasilaczu sieciowym lub samoczynne rozłączanie procesu ładowania ogniwa.
• Mechaniczne opory i trzaski podczas otwierania pokrywy matrycy, sugerujące nadmierne naprężenia w strefie mocowania zawiasów do kadłubka.

Ignorowanie powyższych sygnałów zazwyczaj prowadzi do powikłań wielomodułowych, w których pierwotna usterka układu odprowadzania ciepła doprowadza do zwarcia w głównej linii zasilania.

Przyczyny awarii i specyfika architektury chłodzenia

Wysokowydajne laptopy Lenovo Legion wykorzystują rozbudowane systemy odprowadzania energii cieplnej, oparte na komorach parowych (Vapor Chamber — płaski element miedziany z cieczą roboczą, rozprowadzający ciepło równomiernie po całej powierzchni) lub wielosekcyjnych ciepłowodach (Heat Pipes — miedziane rurki wypełnione czynnikiem chłodniczym przenoszące ciepło z rdzeni do radiatorów). Złożoność tej architektury stawia wysokie wymagania pod kątem jakości materiałów termoprzewodzących.

Główne przyczyny powstawania usterek w tych modelach to:

• Degradacja interfejsów termicznych: Fabryczne pasty termoprzewodzące oraz termopady (elastyczne taśmy przewodzące ciepło z pamięci VRAM i tranzystorów MOSFET na radiator) z czasem tracą elastyczność, ulegają zjawisku wypompowywania (tzw. pump-out effect) i przestają efektywnie transferować energię cieplną.
• Zanieczyszczenie finów radiatora: Drobny pył tworzy na wylotach powietrza zwartą barierę (tzw. filc kurzowy), która blokuje przepływ strumienia generowanego przez wentylatory, doprowadzając do przegrzewania wnętrza obudowy.
• Uszkodzenia mechaniczne gniazda zasilania DC-IN: Wysoki pobór prądu rzędu kilkunastu amperów sprawia, że jakiekolwiek luzy na stykach gniazda powodują powstawanie mikroskopijnych łuków elektrycznych, miejscowe nagrzewanie laminatu i wypalenie ścieżek zasilających.
• Rozwarstwienie połączeń lutowanych pod układami BGA: Cykliczne nagrzewanie i gwałtowne chłodzenie struktury płyty głównej prowadzi do zmęczenia materiałowego bezołowiowych kulek cynowych łączących układ scalony z laminatem PCB.
• Zwarcia w obwodach przetwornic DC-DC: Przebicie tranzystorów kluczujących wysokiej i niskiej strony w przetwornicy zasilającej rdzeń procesora może doprowadzić do podania pełnego napięcia zasilacza bezpośrednio na wrażliwy rdzeń krzemowy.

Procedura diagnostyczna i standardy naprawcze

Proces serwisowy w niezależnym serwisie realizowany jest z zachowaniem rygorystycznych procedur ochrony antystatycznej ESD (Electrostatic Discharge — wyładowanie elektrostatyczne, które może uszkodzić wrażliwe elementy półprzewodnikowe). Naprawiamy usterki na poziomie komponentowym, co oznacza wymianę pojedynczych uszkodzonych elementów elektronicznych zamiast kosztownej wymiany całej płyty głównej.

Diagnostyka oraz naprawa przebiegają według ustandaryzowanego schematu:

• Inspekcja optyczna pod mikroskopem stereoskopowym: Weryfikacja stanu fizycznego laminatu, wykrywanie pęknięć ścieżek, śladów korozji, upaleń padów lutowniczych oraz pękniętych kondensatorów ceramicznych MLCC.
• Pomiary rezystancji i spadków napięć na cewkach głównych przetwornic: Zastosowanie multimetru laboratoryjnego i oscyloskopu w celu wykluczenia zwarć do masy w gałęziach zasilania CPU, GPU, pamięci RAM i mostka PCH.
• Lokalizacja zwarć metodą próby zwarciowej z użyciem kamery termowizyjnej: Podanie kontrolowanego napięcia z zasilacza laboratoryjnego z ograniczeniem prądowym w celu bezbłędnego wskazania elementu generującego nienaturalne ciepło.
• Wymiana układów BGA i elementów SMD: Lutowanie precyzyjne za pomocą stacji lutowniczej na podczerwień lub gorące powietrze (Hot Air) z zachowaniem odpowiednich profili temperaturowych, zapobiegających wygięciu wielowarstwowego laminatu płyty głównej.
• Konserwacja układu chłodzenia: Dokładne oczyszczenie komory parowej i radiatorów, wymiana zużytych termopadów na materiały o wysokiej przewodności cieplnej (dobierane ściśle pod kątem fabrycznej grubości i ściśliwości) oraz aplikacja past termoprzewodzących klasy premium lub materiałów z fazą zmienną (Phase Change Material).
• Testy syntetyczne i stabilności: Obciążenie jednostki programami testującymi sekcję zasilania, pamięć operacyjną oraz generowanie grafiki 3D przy jednoczesnym monitorowaniu temperatur w czasie rzeczywistym.

Stosujemy wyłącznie nowe podzespoły, nigdy nie sięgamy po elementy używane czy pochodzące z demontażu. Na wykonane prace udzielana jest gwarancja do 12 miesięcy. W przypadku napraw wymagających dłuższego czasu realizacji, dostępny jest bezpłatny laptop zastępczy na cały okres obsługi technicznej, wydawany bez konieczności wpłacania kaucji i bez limitu czasowego.

Ryzyko związane z samodzielnymi próbami naprawy

Konstrukcje gamingowe Lenovo charakteryzują się bardzo gęstym upakowaniem elementów na płycie głównej oraz delikatnymi złączami taśm sygnałowych. Podejmowanie prób samodzielnej naprawy lub amatorskiej konserwacji bez odpowiedniego zaplecza warsztatowego wiąże się z dużym ryzykiem pogłębienia usterki.

Najczęstsze błędy popełniane podczas niefachowych ingerencji to:

• Brak odłączenia baterii głównej przed demontażem: Na płycie głównej stale obecne jest napięcie czuwania. Przypadkowe dotknięcie metalowym wkrętakiem okolic złącza matrycy eDP (Embedded DisplayPort) natychmiast powoduje zwarcie linii zasilania podświetlenia do linii sygnałowej, co skutkuje trwałym uszkodzeniem procesora lub mostu hybrydowego.
• Niewłaściwy dobór grubości termopadów: Zastosowanie zbyt grubych podkładek termoprzewodzących uniemożliwia prawidłowy docisk podstawy chłodzenia do rdzenia procesora i karty graficznej. Z kolei zbyt cienkie termopady nie zapewniają styku z tranzystorami MOSFET, co prowadzi do ich termicznego zniszczenia pod obciążeniem.
• Uszkodzenie komory parowej: Próby podważania zassanego układu chłodzenia twardymi narzędziami mogą rozszczelnić komorę próżniową, co bezpowrotnie niszczy jej zdolność do przewodzenia ciepła i wymaga zakupu całego nowego modułu chłodzącego.
• Zastosowanie ciekłego metalu na nieprzystosowane powierzchnie: Użycie materiałów na bazie galu bez zabezpieczenia okolicznych elementów biernych lakierem izolacyjnym prowadzi do mikrospływów, zwarć i korozji chemicznej miedzianych elementów układu chłodzenia.
• Uszkodzenia mechaniczne gniazd FPC (Flexible Printed Circuit — płaskie złącza taśm sygnałowych): Wyłamanie delikatnych zapinek klawiatury, touchpada czy podświetlenia RGB wymusza skomplikowaną wymianę złącza na poziomie mikroskopowym.

Organizacja obsługi serwisowej i logistyka

Obsługa urządzeń realizowana jest w oparciu o sprawny model dojazdowy na terenie Warszawy oraz okolic w promieniu do 40 km, z czasem dotarcia do 1 godziny. Prace serwisowe organizowane są w dwóch podstawowych trybach dostosowanych do charakteru usterki.

W przypadku problemów konfiguracyjnych, podstawowych zagadnień systemowych lub czyszczenia układu chłodzenia, serwisant realizuje czynności bezpośrednio na miejscu. Taka wizyta jest usługą płatną za wykonaną pracę techniczną, natomiast sam dojazd pozostaje bezpłatny. Większość standardowych usterek usuwamy podczas pierwszej wizyty, a prace konserwacyjne z reguły zamykają się w czasie do 24 godzin.

W przypadku skomplikowanych awarii elektronicznych, konieczności lutowania układów BGA, naprawy sekcji zasilania po zalaniu cieczą lub uszkodzeń laminatu, sprzęt jest odbierany przez kierowcę i transportowany w bezpiecznych warunkach w trybie door-to-door. W tym wariancie diagnoza urządzenia jest całkowicie bezpłatna. Jeśli naprawa z przyczyn technicznych okaże się niemożliwa, klient nie ponosi kosztów procedury diagnostycznej. Całkowity czas standardowej naprawy sprzętowej z reguły nie przekracza 3 dni. Doświadczenie serwisu budowane przez ponad 20 lat oraz ponad 10 000 wykonanych napraw gwarantują precyzyjną ocenę stanu technicznego każdego laptopa Lenovo.

Często zadawane pytania (FAQ)

Jak często należy przeprowadzać konserwację układu chłodzenia w laptopie Lenovo Legion?
W przypadku intensywnego użytkowania sprzętu do gier lub renderingu wideo, pełną wymianę past termoprzewodzących oraz czyszczenie radiatorów zaleca się wykonywać co 10–12 miesięcy. W środowisku o podwyższonym zapyleniu lub przy obecności zwierząt domowych okres ten warto skrócić do 6 miesięcy, aby nie dopuścić do zablokowania kanałów wentylacyjnych.

Czy głośna praca wentylatorów zawsze oznacza konieczność wymiany układu chłodzenia?
Nie. Zazwyczaj jest to naturalna reakcja układu EC (Embedded Controller — mikrokontroler zarządzający pracą podzespołów płyty głównej, temperaturami i zasilaniem) na wzrost temperatur wywołany degradacją pasty termoprzewodzącej lub zabrudzeniem radiatorów. Wymiana samych wentylatorów jest konieczna wyłącznie wtedy, gdy doszło do mechanicznego uszkodzenia łopatek lub zużycia łożysk, co objawia się wibracjami i terkotaniem.

Co zrobić w przypadku zalania laptopa gamingowego płynem?
Należy natychmiast odłączyć zasilacz sieciowy od gniazda i wyłączyć urządzenie. Nie wolno podejmować prób ponownego uruchamiania ani suszenia suszarką. Urządzenie powinno jak najszybciej trafić na stanowisko serwisowe w celu odpięcia zasilania bateryjnego, neutralizacji cieczy w myjce ultradźwiękowej oraz inspekcji ścieżek pod mikroskopem pod kątem korozji elektrochemicznej.

Czy po naprawie płyty głównej dane na dysku SSD pozostają nienaruszone?
W znakomitej większości przypadków naprawa sekcji zasilania, przetwornic czy wymiana gniazd nie ingeruje w strukturę danych zapisanych na nośniku NVMe. Dysk SSD jest demontowany na czas prac serwisowych i montowany ponownie po przywróceniu pełnej sprawności elektrycznej płyty głównej.
