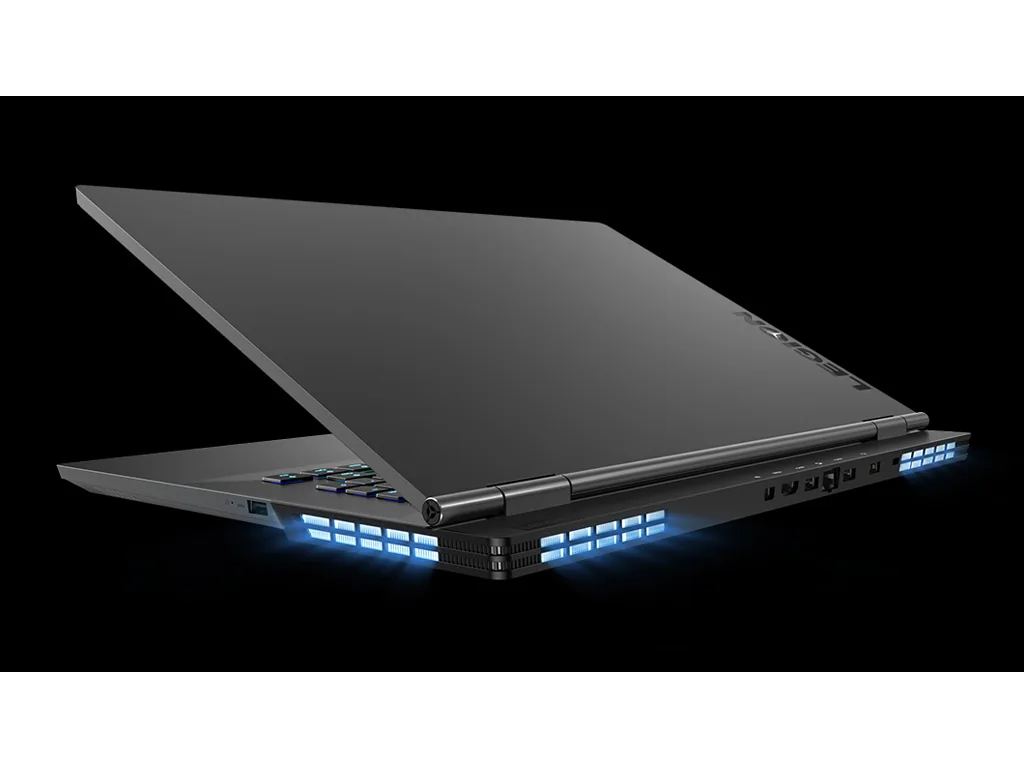

Charakterystyka techniczna i typowe symptomy usterek w modelu Lenovo Legion Y730-17ICH
Model Lenovo Legion Y730-17ICH to siedemnastocalowa konstrukcja gamingowa, która łączy w sobie aluminiową obudowę, podświetlenie Corsair iCUE RGB oraz wydajne komponenty obliczeniowe. Ze względu na zwartą budowę wewnętrzną, obecność dedykowanego układu graficznego oraz zaawansowanego procesora wielordzeniowego, konstrukcja ta generuje znaczne ilości ciepła pod obciążeniem. Z upływem czasu i w wyniku naturalnej eksploatacji pojawiają się charakterystyczne objawy wskazujące na konieczność przeprowadzenia weryfikacji stanu technicznego urządzenia.
Do najczęściej obserwowanych symptomów należą:
- Spadek płynności w grach i aplikacjach trójwymiarowych po kilkunastu minutach pracy, wynikający ze zjawiska zwanego thermal throttlingiem (automatycznym obniżaniem taktowania procesora i karty graficznej w celu zapobiegania przegrzaniu).
- Głośna, nierównomierna praca wentylatorów, ciągłe utrzymywanie maksymalnych obrotów nawet przy zerowym obciążeniu systemu lub charakterystyczne terkotanie łożysk ślizgowych.
- Samoczynne wyłączanie się komputera pod obciążeniem lub restarty połączone z wyświetlaniem błędów systemowych (tzw. Blue Screen of Death – BSOD).
- Brak reakcji na przycisk włącznika, brak ładowania akumulatora lub konieczność manewrowania wtykiem zasilacza w celu zainicjowania procesu ładowania.
- Artefakty graficzne na ekranie (paski, przekłamania kolorów, kropki lub podział obrazu na kilka części) bądź całkowity brak podświetlenia i obrazu na matrycy o przekątnej 17,3 cala.
- Problemy z działaniem klawiatury mechaniczno-membranowej, brak reakcji pojedynczych klawiszy lub nieprawidłowe funkcjonowanie strefowego podświetlenia RGB.
- Pęknięcia, opory przy otwieraniu pokrywy matrycy lub wyłamywanie się mocowań zawiasów z dolnej bądź górnej części korpusu obudowy.
Przyczyny i mechanizmy powstawania problemów sprzętowych
Struktura usterek w laptopie Lenovo Legion Y730-17ICH wynika bezpośrednio z jego architektury wewnętrznej oraz warunków pracy poszczególnych podzespołów.
Degradacja termiczna i zanieczyszczenie układu chłodzenia
Zastosowany w tym modelu układ chłodzenia opiera się na miedzianych ciepłowodach (heatpipe – rurkach miedzianych wypełnionych cieczą roboczą, transportujących ciepło z rdzeni krzemowych) oraz dwóch niezależnych radiatorach przedmuchiwanych przez turbiny wentylatorów. Po kilkunastu miesiącach eksploatacji pasta termoprzewodząca (substancja wypełniająca mikroszczeliny między rdzeniem a radiatorem) ulega wysuszeniu i traci swoje właściwości przewodnictwa cieplnego. Termopady (elastyczne taśmy termoprzewodzące odbierające ciepło z sekcji zasilania VRM oraz kości pamięci VRAM) ulegają stwardnieniu lub wyciekowi oleju silikonowego. Dodatkowo gromadzący się w żeberkach radiatora kurz tworzy zbity filtr, który uniemożliwia swobodny przepływ powietrza, doprowadzając do niebezpiecznego wzrostu temperatur sekcji zasilania oraz mostków krzemowych.
Przeciążenia sekcji zasilania płyty głównej
Płyta główna w Legion Y730-17ICH posiada rozbudowaną sekcję zasilania, która musi dostarczyć prąd o wysokim natężeniu do wymagających układów BGA (układów scalonych lutowanych bezpośrednio do płyty głównej w technologii Ball Grid Array). Praca w wysokich temperaturach prowadzi do przyspieszonego zużycia kondensatorów tantalowych, filtrów ceramicznych (MLCC) oraz tranzystorów polowych MOSFET (kluczy przetwornic napięcia). Uszkodzenie jednego z tych elementów skutkuje zwarciem w głównej linii zasilania (głównej gałęzi napięciowej 19-20V), co powoduje całkowity brak reakcji laptopa na zasilacz lub natychmiastowe odcięcie zasilania przez układ zabezpieczeń KBC (kontroler klawiatury i zarządzania zasilaniem wbudowany w płytę).
Uszkodzenia gniazda zasilania i obwodów ładowania
Charakterystyczne dla laptopów gamingowych Lenovo prostokątne gniazdo zasilania Slim Tip przenosi prądy o natężeniu rzędu kilkunastu amperów. W wyniku szarpnięć przewodu, naprężeń mechanicznych lub podłączania zasilacza pod kątem dochodzi do mikropęknięć pinów sygnałowych (pinu ID odpowiadającego za identyfikację mocy zasilacza) oraz pęknięć pól lutowniczych. Skutkiem jest brak rozpoznawania oryginalnego zasilacza przez kontroler EC, co objawia się drastycznym spadkiem wydajności urządzenia (brak możliwości uruchomienia trybu wysokiej wydajności) oraz przerwami w ładowaniu baterii litowo-polimerowej.
Mechaniczne naprężenia matrycy i konstrukcji zawiasów
Duży format matrycy o przekątnej 17,3 cala generuje znaczną dźwignię siły podczas otwierania i zamykania pokrywy. Zastosowane metalowe zawiasy z czasem tracą płynność działania z powodu wysychania smaru technicznego, co zwiększa opór mechaniczny. Siła ta przenosi się bezpośrednio na mosiężne tuleje gwintowane wtopione w elementy obudowy. Przy braku odpowiedniej regulacji następuje wyłamanie gniazd montażowych, co może doprowadzić do przetarcia taśmy sygnałowej eDP (taśmy przesyłającej obraz cyfrowy z płyty głównej do matrycy LCD) oraz zwarcia linii zasilania podświetlenia LED do linii sygnałowej procesora, niosąc za sobą ryzyko uszkodzenia mostka hybrydowego.
Procedura diagnostyczna i technologia naprawy w serwisie
Prawidłowe usunięcie usterki w zaawansowanym laptopie gamingowym wymaga wdrożenia wieloetapowej ścieżki weryfikacyjnej. W serwisie z ponad 20-letnim doświadczeniem, który zrealizował naprawy ponad 10 000 urządzeń, proces rozpoczyna się od bezkontaktowych i pomiarowych metod analitycznych.
1. Pomiary elektryczne i analiza termowizyjna
Pierwszym krokiem jest podłączenie płyty głównej do zasilacza laboratoryjnego z regulacją ograniczenia prądowego. Przeprowadzany jest pomiar rezystancji na wszystkich głównych cewkach przetwornic impulsowych (linii zasilania 3,3V, 5V, 1,05V, zasilania pamięci RAM oraz sekcji VCORE procesora i układu graficznego). W przypadku wykrycia nieprawidłowości stosowana jest kamera termowizyjna wysokiej rozdzielczości, która precyzyjnie lokalizuje element emitujący nadmiarowe ciepło w stanie zwarcia, eliminując konieczność losowego wylutowywania podzespołów.
2. Weryfikacja oprogramowania układowego (BIOS/UEFI/KBC)
Niestabilność pracy, brak obrazu lub brak reakcji na włącznik bywają skutkiem uszkodzenia wsadu pamięci Flash SPI przechowującej oprogramowanie BIOS/UEFI lub pamięci wewnętrznej kontrolera KBC. Weryfikacja obejmuje odczyt pamięci programatorem zewnętrznym, czyszczenie regionu ME (Management Engine – wydzielonego modułu zarządzania w strukturze BIOS) oraz zaprogramowanie układu nowym, czystym wsadem fabrycznym.
3. Zaawansowana regeneracja układu chłodzenia
Procedura serwisowa konserwacji układu chłodzenia w modelu Legion Y730-17ICH nie ogranicza się do przedmuchania radiatorów. Obejmuje ona:
- Kompletny demontaż modułu cieplnego i mycie ultradźwiękowe łopatek wentylatorów z usunięciem zanieczyszczeń stałych.
- Dokładne oczyszczenie powierzchni rdzeni procesora (CPU) i karty graficznej (GPU) z wykorzystaniem dedykowanych rozpuszczalników chemicznych bezpiecznych dla laminatu PCB.
- Aplikację past termoprzewodzących o wysokiej przewodności cieplnej (współczynnik przewodzenia ciepła na poziomie kilkunastu W/mK) lub ciekłego metalu przy zastosowaniu barier ochronnych.
- Dobór i montaż nowych, precyzyjnie zwymiarowanych termopadów o odpowiedniej ściśliwości i twardości (Shore), co gwarantuje równomierny docisk radiatora bez powstawania naprężeń na rdzeniach BGA.
4. Naprawy mikrolutownicze i wymiana komponentów
W przypadku awarii gniazd, przetwornic, sterowników PWM czy układów logicznych, prace realizowane są pod mikroskopem stereoskopowym przy użyciu stacji lutowniczych na gorące powietrze (Hot Air) oraz stacji lutowniczych indukcyjnych. Wymianie podlegają wyłącznie nowe, nigdy nieużywane komponenty, co eliminuje ryzyko powtórzenia usterki. Na wszystkie wykonane naprawy udzielana jest gwarancja do 12 miesięcy.
Czego unikać podczas prób samodzielnej ingerencji
Próby samodzielnego usuwania awarii w zaawansowanych laptopach bez odpowiedniego zaplecza warsztatowego i wiedzy technicznej często prowadzą do powiększenia skali uszkodzeń.
Do najczęstszych błędów należą:
- Przedmuchiwanie sprężonym powietrzem przez kratki wentylacyjne bez blokowania wentylatorów: Strumień powietrza wprawia łopatki wentylatora w niekontrolowane, wysokie obroty. Działa on wówczas jak prądnica, generując napięcie indukcyjne zwrotne do płyty głównej, co potrafi doprowadzić do uszkodzenia układu sterującego obrotami (chipu Fan Controller) lub wypalenia linii zasilającej wentylator. Dodatkowo zbity kurz zostaje wepchnięty w głąb konstrukcji, blokując mechanicznie łopatki.
- Brak odłączenia baterii głównej przed demontażem podzespołów: Na płycie głównej modelu Y730 napięcie z akumulatora jest stale obecne na linii zasilania, nawet gdy komputer jest wyłączony. Wypięcie taśmy matrycy LCD, modułu RAM czy dysku SSD przy podłączonym akumulatorze niemal zawsze kończy się zwarciem linii zasilania podświetlenia do linii danych procesora, co skutkuje trwałym uszkodzeniem procesora lub mostka.
- Użycie niewłaściwych materiałów termoprzewodzących: Zastosowanie uniwersalnych, tanich past silikonowych lub zastąpienie termopadów pastą termoprzewodzącą uniemożliwia prawidłowe odprowadzanie ciepła z pamięci VRAM i tranzystorów MOSFET. Z kolei zbyt grube termopady powodują odgięcie radiatora i brak styku z głównym rdzeniem krzemowym, co skutkuje natychmiastowym przegrzewaniem się układu.
- Próby klejenia uszkodzonych zawiasów klejami błyskawicznymi: Agresywne kleje cyjanoakrylowe wnikają w mechanizm zawiasu, powodując jego całkowite zablokowanie, a opary mogą uszkodzić powłoki antyrefleksyjne matrycy IPS. Prawidłowa naprawa wymaga rekonstrukcji gwintów żywicami epoksydowymi o wysokiej wytrzymałości oraz wyregulowania momentu obrotowego zawiasów.
Organizacja serwisu i obsługa mobilna
W przypadku wystąpienia awarii w laptopie Lenovo Legion Y730-17ICH naprawa z reguły nie przekracza 3 dni roboczych, a standardowe zabiegi konserwacyjne, czyszczenie i przyspieszanie systemu realizowane są w czasie do 24 godzin. Obsługa realizowana jest w modelu mobilnym – kierowca lub serwisant dociera pod wskazany adres na terenie Warszawy oraz okolic w promieniu do 40 km, z czasem dojazdu do 1 godziny. Dostępność usług serwisowych prowadzona jest w trybie 24/7. Większość usterek usuwamy podczas pierwszej wizyty bezpośrednio na miejscu u klienta. W sytuacjach wymagających zaawansowanych prac mikrolutowniczych lub diagnostyki na specjalistycznych stanowiskach pomiarowych sprzęt odbierany jest przez kierowcę w procedurze door-to-door, w ramach której diagnoza jest całkowicie darmowa. Na cały czas trwania procedury serwisowej istnieje możliwość udostępnienia bezpłatnego laptopa zastępczego, bez konieczności wpłacania kaucji i bez limitu czasowego.
Często zadawane pytania (FAQ)
Dlaczego Lenovo Legion Y730-17ICH nagle wyłącza się podczas uruchamiania wymagających gier?
Główną przyczyną jest przekroczenie krytycznej temperatury na rdzeniu procesora lub karty graficznej, co aktywuje sprzętowy obwód zabezpieczenia termicznego (PROCHOT). Wskazuje to na całkowitą utratę właściwości pasty termoprzewodzącej, zablokowanie radiatorów przez kurz lub uszkodzenie jednego z wentylatorów chłodzących. Konieczna jest kompleksowa konserwacja układu odprowadzania ciepła.
Czy uszkodzone mocowania zawiasów można naprawić bez wymiany całej obudowy?
Tak, w większości przypadków możliwa jest profesjonalna odbudowa wyrwanych tulei montażowych przy użyciu przemysłowych kompozytów chemoutwardzalnych oraz regulacja siły docisku samych zawiasów. Pozwala to na przywrócenie pełnej sztywności konstrukcji bez konieczności ponoszenia kosztów zakupu nowych elementów kadłubka.
Bateria nie ładuje się, a wskaźnik zasilania miga. Co może być przyczyną?
Objaw ten zazwyczaj wskazuje na uszkodzenie środkowego pinu sygnałowego w gnieździe zasilania (brak detekcji mocy zasilacza), awarię kontrolera ładowania (układu Charger na płycie głównej) lub degradację sekcji ogniw wewnątrz pakietu baterii litowo-polimerowej. Diagnoza laboratoryjna pozwala precyzyjnie wskazać, czy problem leży po stronie płyty, gniazda czy samego akumulatora.
Jakie części są stosowane podczas wymiany podzespołów w tym modelu?
W procesie serwisowym wykorzystywane są wyłącznie nowe podzespoły, co dotyczy zarówno gniazd zasilania, wentylatorów, klawiatur, jak i układów scalonych oraz matryc. Serwis nie stosuje elementów używanych ani komponentów pochodzących z demontażu wyeksploatowanych urządzeń.
