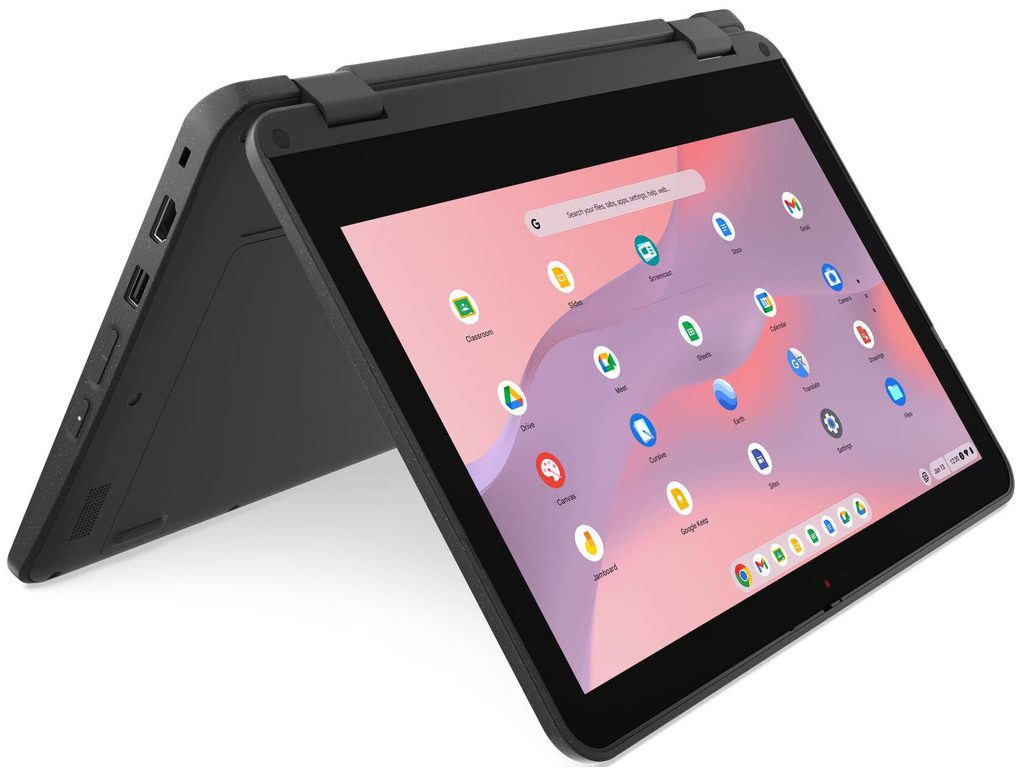

Seria urządzeń hybrydowych Lenovo Chromebook Flex 5 cieszy się dużą popularnością wśród osób poszukujących mobilnego sprzętu z obracanym ekranem oraz systemem ChromeOS. Konstrukcja typu 2w1 (laptop z możliwością pracy w trybie tabletu dzięki zawiasom o zakresie ruchu 360 stopni) łączy w sobie cechy klasycznego komputera przenośnego oraz panelu dotykowego. Intensywna eksploatacja, częsta zmiana trybów pracy oraz specyfika podzespołów stosowanych w segmencie Chromebook sprawiają jednak, że w przypadku usterki kluczową kwestią staje się dostępność odpowiednich elementów zamiennych. Wieloletnia praktyka serwisowa wskazuje, że pozyskanie komponentów do urządzeń z systemem ChromeOS wymaga precyzyjnej weryfikacji numerów katalogowych, ponieważ poszczególne rewizje płyt i modułów różnią się detalami konstrukcyjnymi.
Specyfika konstrukcyjna Lenovo Chromebook Flex 5 a rynek podzespołów
Architektura Chromebooków różni się od standardowych laptopów z systemem Windows. Wiele podzespołów jest ściśle zintegrowanych z płytą główną, co bezpośrednio wpływa na sposób planowania napraw i dobór części. W modelach z rodziny Flex 5 stosowane są rozwiązania kompaktowe, mające na celu zachowanie smukłej linii obudowy oraz niskiej wagi urządzenia.
W przypadku konieczności wymiany uszkodzonych modułów, rynek części zamiennych dzieli się na kilka kluczowych obszarów:
- Moduły ekranowe i digitizery: Ekran dotykowy w konstrukcji 2w1 składa się z matrycy LCD/IPS (panel wyświetlający obraz) oraz zintegrowanej szyby dotykowej (digitizer, czyli warstwa rozpoznająca dotyk palca lub rysika). W modelu Chromebook Flex 5 elementy te są najczęściej fabrycznie laminowane klejem optycznym OCA (Optically Clear Adhesive – przezroczysty spoiwo optyczne eliminujące przestrzeń powietrzną). Wymiana samej pękniętej szyby bez uszkodzenia matrycy jest technicznie ryzykowna, dlatego standardem jest montaż kompletnego skrzydła matrycy wraz z ramką i taśmami sygnałowymi eDP (embedded DisplayPort – cyfrowy interfejs przesyłu obrazu).
- Podzespoły zasilania i porty USB-C: Urządzenie korzysta z technologii Power Delivery (standard szybkiego ładowania przez uniwersalny port USB-C). Gniazda te są intensywnie eksploatowane, co prowadzi do ich wyrobienia mechanicznego lub uszkodzeń kontrolerów zasilania w wyniku przepięć. Części takie jak pojedyncze gniazda montowane powierzchniowo SMD (Surface Mount Device – elementy lutowane bezpośrednio na powierzchni płytki drukowanej) są stale dostępne w magazynach komponentów elektronicznych.
- Zawiasy i elementy obudowy: Mechanizm zawiasów 360 stopni przenosi znaczne obciążenia mechaniczne. Dostępność nowych zawiasów lewych i prawych, a także dolnej pokrywy obudowy (tzw. dolna wanna) czy palmrestu (górna część obudowy zintegrowana z klawiaturą) zależy od dokładnej generacji urządzenia (np. Flex 5 13ITL6, Flex 5 13IML05 czy nowsze warianty).
- Baterie i układy chłodzenia: Akumulatory litowo-polimerowe dedykowane do serii Flex 5 posiadają dedykowane złącza komunikacyjne SMBus (System Management Bus – magistrala służąca do monitorowania stanu ogniw przez układ KBC/EC). Stosowanie wyłącznie fabrycznie nowych akumulatorów gwarantuje zachowanie pełnej liczby cykli ładowania i bezpieczeństwo pracy.
Najczęstsze usterki wymagające wymiany komponentów w Chromebook Flex 5
Doświadczenie zdobyte podczas obsługi ponad 10 000 urządzeń pozwala wyodrębnić powtarzające się scenariusze awarii, z jakimi zgłaszają się użytkownicy modeli Chromebook Flex 5. Specyfika systemu ChromeOS narzuca również konieczność zwrócenia uwagi na zabezpieczenia sprzętowe, w tym układ Titan C (krzemowy koprocesor bezpieczeństwa chroniący integralność systemu operacyjnego).
Do najczęstszych wariantów usterek należą:
Uszkodzenia mechaniczne ekranu po upadku lub przygnieceniu. Pęknięta matryca uniemożliwia odczyt treści, a uszkodzony digitizer generuje tzw. dotyki widmowe (błędne rejestrowanie nacisku na ekranie bez udziału użytkownika). W takich sytuacjach niezbędna jest instalacja nowego modułu wyświetlacza zgodnego z rewizją płyty bazowej.
Wyłamanie mocowań zawiasów z pokrywy matrycy lub dolnego korpusu. Plastikowe tuleje gwintowane, w których osadzone są śruby zawiasów, ulegają wyrwaniu pod wpływem oporu mechanicznego. W zależności od skali uszkodzeń montuje się nową obudowę lub regeneruje punkty podparcia z zachowaniem odpowiedniej siły docisku.
Brak reakcji na podłączenie ładowarki oraz brak ładowania baterii. Problem ten może wynikać z fizycznego uszkodzenia pinów w gnieździe USB-C, uszkodzenia układu scalonego chargera (sterownika zarządzającego procesem ładowania akumulatora) lub zwarcia w głównej linii zasilania VIN/B+ (główna linia napięciowa rozprowadzająca zasilanie z zasilacza lub baterii po przetwornicach płyty głównej).
Zużycie lub uszkodzenie klawiatury. W Chromebookach układ klawiszy różni się od standardowych komputerów (brak klawisza Caps Lock zastąpionego lupą, specyficzny rząd klawiszy funkcyjnych u góry). Z powodu zgrzewania klawiatury zintegrowanej z palmrestem, w przypadku zalania lub awarii poszczególnych przełączników montuje się cały panel górny z nową klawiaturą o właściwym układzie znaków.
Procedura weryfikacji i doboru części w serwisie
Prawidłowa naprawa laptopa hybrydowego opiera się na dokładnej identyfikacji sprzętowej. W urządzeniach marki Lenovo kluczowym parametrem jest kod MTM (Machine Type Model – unikalny ciąg znaków określający konfigurację fabryczną) oraz oznaczenie FRU (Field Replaceable Unit – numer katalogowy części zamiennej zatwierdzony przez konstruktorów).
Proces serwisowy przebiega według ściśle określonych etapów:
Diagnoza wstępna i weryfikacja usterki. Przed przystąpieniem do jakichkolwiek prac sprawdzane są napięcia na cewkach przetwornic, stan magistrali I2C/SPI oraz parametry komunikacji z matrycą. Badanie pozwala ustalić, czy awarii uległ sam element wykonawczy (np. ekran), czy sterujący nim układ na płycie głównej.
Dobór podzespołów z magazynu. Montowane są wyłącznie części nowe, nigdy nieużywane i niepochodzące z demontażu czy odzysku. Gwarantuje to pełną kompatybilność elektryczną, prawidłowe odwzorowanie barw w przypadku matryc oraz zachowanie fabrycznych parametrów zasilania.
Montaż i kalibracja modułów. Po fizycznej instalacji ekranu, baterii czy portu zasilania przeprowadzana jest procedura weryfikacyjna. W przypadku matryc dotykowych testowane jest pokrycie punktów siatki digitizera oraz poprawność działania rysika. Sprawdzana jest również szczelność układu chłodzenia oraz aplikowana nowa pasta termoprzewodząca o wysokiej przewodności cieplnej (współczynnik wyrażany w W/mK określający zdolność pasty do odprowadzania ciepła z procesora).
W przypadku wyboru obsługi w modelu door-to-door, urządzenie jest odbierane przez kierowcę, a bezpłatna diagnoza pozwala określić pełen zakres prac przed rozpoczęciem naprawy. Jeśli naprawa z jakichkolwiek przyczyn technicznych nie zostanie zrealizowana w tym trybie, obowiązuje zasada braku opłat za przeprowadzone czynności weryfikacyjne. Większość standardowych usterek usuwamy podczas pierwszej wizyty, a czas realizacji naprawy z reguły nie przekracza 3 dni. Na wszystkie zamontowane elementy oraz wykonane usługi udzielana jest gwarancja do 12 miesięcy. Na czas trwania procedury serwisowej dostępny jest bezpłatny laptop zastępczy, wydawany bez kaucji i limitu czasowego.
Ryzyka związane z samodzielną wymianą części w Chromebooku
Próby samodzielnego zakupu i wymiany elementów w modelu Lenovo Chromebook Flex 5 niosą ze sobą szereg pułapek technicznych, które mogą doprowadzić do trwałego uszkodzenia urządzenia:
Niezgodność wersji matrycy. Chromebook Flex 5 występował na rynku z matrycami o różnej liczbie pinów w złączu eDP (standardowo 30-pin lub 40-pin w wersjach z obsługą zaawansowanych paneli dotykowych) oraz różnym rozmieszczeniu zaczepów montażowych. Zakup ekranu bez weryfikacji numeru FRU często kończy się brakiem kompatybilności sygnałowej lub fizycznym brakiem możliwości spasowania skrzydła.
Zabezpieczenia sprzętowe i pętla weryfikacji. Nieprawidłowe odłączenie zasilania przed demontażem taśmy matrycy prowadzi do natychmiastowego przepalenia bezpiecznika podświetlenia (bezpiecznik SMD na linii VBL) lub uszkodzenia układu KBC (Embedded Controller – mikrokontroler zarządzający m.in. klawiaturą, zasilaniem i czujnikami płyty). W strukturze Chromebooka może to wywołać błąd weryfikacji sprzętowej w systemie ChromeOS i zablokowanie urządzenia w trybie odzyskiwania (Recovery Mode).
Uszkodzenia delikatnych taśm FFC/FPC. Płaskie taśmy połączeniowe (Flexible Flat Cable) łączące płytkę z portami audio/USB z płytą główną są niezwykle wrażliwe na zagięcia. Niewłaściwy kąt podważenia złącza ZIF (Zero Insertion Force – gniazdo z ruchomą klapką dociskową) powoduje wyłamanie rygla i brak kontaktu elektrycznego.
Niewłaściwa regulacja zawiasów. Zbyt mocno skręcone zawiasy po wymianie obudowy powodują nadmierne naprężenia punktowe, co prowadzi do ponownego pęknięcia nowo zamontowanej klapy matrycy już po kilku dniach użytkowania.
Najczęściej zadawane pytania (FAQ)
Czy do Lenovo Chromebook Flex 5 można dokupić samą szybę dotykową bez wyświetlacza?
W większości rewizji tego modelu szyba dotykowa (digitizer) jest trwale zespolona z panelem LCD za pomocą spoiwa optycznego. Choć na rynku wtórnym bywają oferowane same szyby, ich poprawny montaż bez powstawania pęcherzy powietrza i kurzu jest w warunkach domowych niemożliwy. Bezpiecznym i trwałym rozwiązaniem jest montaż fabrycznie nowego, kompletnego modułu ekranowego.
Jak sprawdzić, która generacja części pasuje do danego egzemplarza Flex 5?
Identyfikacja odbywa się na podstawie numeru seryjnego oraz oznaczenia MTM znajdującego się na tabliczce znamionowej na spodzie obudowy. Pozwala to na precyzyjne odczytanie numerów FRU części przypisanych do danej rewizji sprzętowej i wyklucza pomyłki montażowe.
Czy po wymianie uszkodzonej płyty głównej lub modułu zasilania system ChromeOS zachowa dane?
System ChromeOS przechowuje dane w chmurze powiązanej z kontem użytkownika oraz na wewnętrznej pamięci flash eMMC/UFS zaszyfrowanej sprzętowo. W przypadku naprawy układu zasilania lub wymiany elementów peryferyjnych dane lokalne pozostają nienaruszone. Przy konieczności wymiany całej płyty głównej użytkownik uzyskuje dostęp do swoich plików i aplikacji po zalogowaniu się na swoje konto profilowe.
Jakie są objawy zużycia baterii w Lenovo Chromebook Flex 5?
Objawy obejmują gwałtowny spadek poziomu naładowania, samoczynne wyłączanie się laptopa przy odłączeniu zasilacza, a także fizyczne puchnięcie akumulatora, które objawia się wypychaniem touchpada (płytki dotykowej) do góry lub problemami z domykaniem obudowy. W takim stanie należy niezwłocznie wymienić akumulator na nowy.
