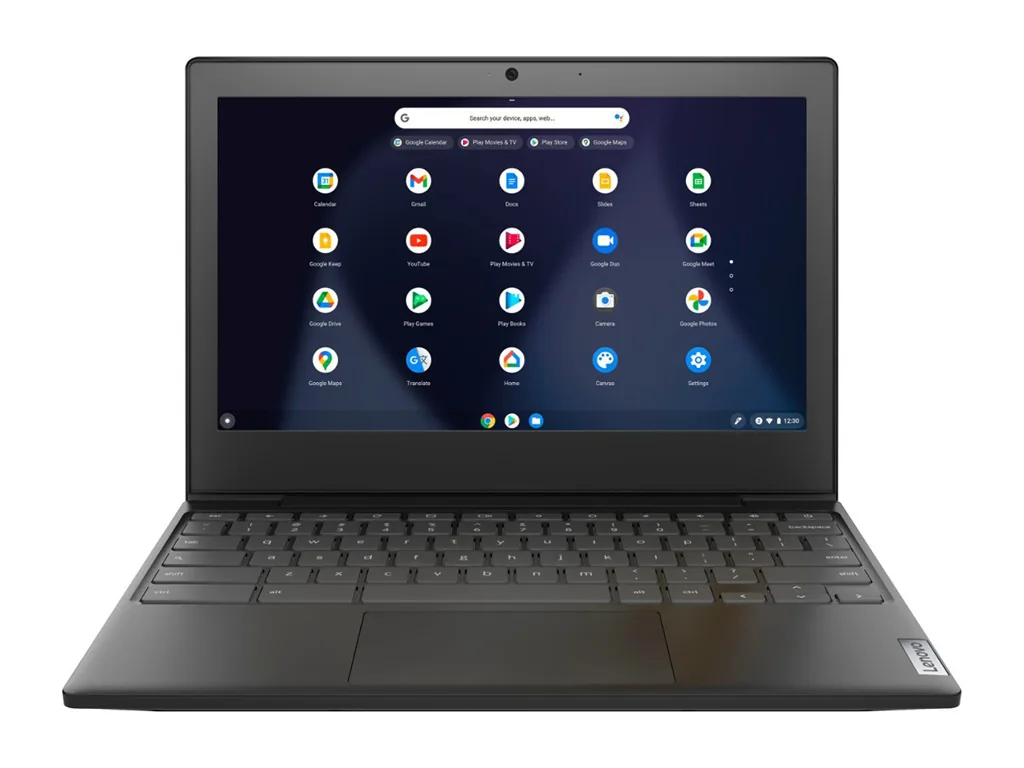

Specyfika konstrukcyjna Lenovo Chromebook 3 11 a rynek komponentów
Kompaktowe laptopy z systemem ChromeOS, do których zalicza się Lenovo Chromebook 3 11 (znany również w oznaczeniach modelowych jako seria 11AST05 lub 11IGL05), zostały zaprojektowane z myślą o mobilności, prostocie obsługi oraz wysokiej energooszczędności. Taka koncepcja wymusiła na inżynierach zastosowanie specyficznej architektury sprzętowej, w której kluczowe podzespoły elektroniczne zostały trwale połączone z płytą główną (ang. mainboard). W przypadku konieczności wykonania naprawy serwisowej po usterce mechanicznej, zalaniu cieczą lub awarii elektronicznej, struktura ta bezpośrednio wpływa na to, jakie elementy można wymienić w formie modułowej, a które wymagają zaawansowanej ingerencji na poziomie komponentów mikrolutowanych (ang. SMD – Surface Mount Device).
Rynek części zamiennych dla tego modelu dzieli się na elementy łatwo dostępne w obrocie dystrybucyjnym oraz moduły, których pozyskanie wymaga bezpośredniego kontaktu z wyspecjalizowanymi dostawcami podzespołów OEM (ang. Original Equipment Manufacturer – części wykonane według specyfikacji oryginalnego projektu). Niezależny serwis urządzeń marki Lenovo stale monitoruje łańcuchy dostaw, co pozwala precyzyjnie określić możliwości przywrócenia sprawności urządzenia przy zachowaniu fabrycznych parametrów pracy. Doświadczenie obejmujące ponad 20 lat praktyki serwisowej oraz ponad 10 000 obsłużonych urządzeń pozwala nam precyzyjnie ocenić opłacalność oraz czasochłonność każdej procedury naprawczej.
Dostępność i warianty elementów mechanicznych oraz modułów obudowy
Obudowa laptopa Lenovo Chromebook 3 11 wykonana jest z tworzywa sztucznego o podwyższonej odporności na naprężenia, jednak intensywna eksploatacja mobilna często prowadzi do uszkodzeń mechanicznych. W tym segmencie dostępność podzespołów przedstawia się następująco:
- Zawiasy matrycy (ang. hinges) – elementy odpowiedzialne za stabilne utrzymywanie ekranu pod wybranym kątem. Są to części powszechnie dostępne w postaci fabrycznie nowych odlewów stalowych. Ich uszkodzenie często pociąga za sobą wyłamanie gniazd montażowych, czyli mosiężnych tulei gwintowanych wtopionych w plastik.
- Klapa matrycy (ang. LCD back cover) oraz ramka ekranu (ang. bezel) – elementy osłaniające panel wyświetlacza. Dostępność nowych pokryw jest wysoka, co umożliwia pełną rekonstrukcję sztywności górnej części urządzenia po upadku lub wyłamaniu zawiasów.
- Dolna obudowa (ang. base cover / lower case) – stanowi podstawę konstrukcyjną komputera, w której montowana jest płyta główna oraz bateria. Nowe pokrywy dolne są łatwo osiągalne, co pozwala na eliminację pęknięć w okolicach otworów wentylacyjnych czy narożników.
- Pulpit roboczy z klawiaturą (ang. palmrest assembly) – w wielu wariantach tego modelu klawiatura jest zgrzewana z górną częścią obudowy za pomocą plastikowych kołków montażowych. Wymiana samej klawiatury jest technicznie możliwa, lecz ze względu na zachowanie pełnej sztywności konstrukcji często stosuje się kompletny moduł palmrestu zintegrowany z nową klawiaturą i płytką dotykową (ang. touchpad).
Dostępność matryc, taśm sygnałowych i układu zasilania
Ekran jest jednym z najbardziej narażonych na uszkodzenia komponentów. W urządzeniach Lenovo Chromebook 3 11 montowane były matryce o przekątnej 11,6 cala, pracujące w rozdzielczości HD (1366x768 pikseli), wykonane w technologii TN lub IPS (ang. In-Plane Switching – technologia zapewniająca szerokie kąty widzenia i lepsze odwzorowanie barw). Komunikacja wyświetlacza z płytą główną odbywa się za pośrednictwem 30-pinowego złącza eDP (ang. Embedded DisplayPort – standard cyfrowej transmisji sygnału wideo wewnątrz urządzeń przenośnych).
Fabrycznie nowe matryce o tych parametrach są stale dostępne w wyspecjalizowanych hurtowniach podzespołów optoelektronicznych. Podobnie sytuacja wygląda w przypadku taśm sygnałowych matrycy (ang. eDP cable), które ulegają przetarciu w wyniku wielokrotnego otwierania i zamykania klapy. Nowe taśmy są osiągalne i ich wymiana przywraca prawidłowe przesyłanie obrazu oraz zasilania do podświetlenia LED.
Kolejnym kluczowym obszarem jest układ zasilania bateryjnego. Wbudowane akumulatory litowo-jonowe oraz litowo-polimerowe z dedykowanym kontrolerem zarządzającym ładowaniem (układem BMS – ang. Battery Management System) podlegają naturalnemu zużyciu chemicznemu. Na rynku dostępne są nowe, fabryczne pakiety ogniw dedykowane do tej serii, co pozwala na pełne przywrócenie fabrycznego czasu pracy na jednym ładowaniu. W procesach serwisowych wykorzystujemy wyłącznie nowe komponenty, rezygnując z ogniw używanych lub regenerowanych, które nie gwarantują stabilności napięciowej.
Podzespoły zintegrowane – ograniczenia modułowości płyty głównej
Podstawowym wyzwaniem w modelu Lenovo Chromebook 3 11 jest wysoki stopień integracji komponentów bazowych. W przeciwieństwie do klasycznych laptopów biznesowych z serii ThinkPad czy ThinkBook, w których pamięć operacyjna lub dysk twardy bywają montowane w wymiennych slotach, w Chromebooku 3 11 zastosowano konstrukcję typu SoC (ang. System on a Chip – scalony system jednoukładowy):
- Procesor główny (CPU) – lutowany bezpośrednio do laminatu płyty w technologii BGA (ang. Ball Grid Array – typ obudowy układów scalonych ze sferycznymi wyprowadzeniami ze stopu lutowniczego). Dostępność procesorów jako części zamiennych dotyczy wyłącznie kanałów dystrybucji półprzewodników dla profesjonalnych stacji lutowniczych.
- Pamięć operacyjna RAM (ang. LPDDR4) – kości pamięci są trwale przylutowane do płyty głównej bez możliwości rozbudowy w tradycyjnym gnieździe SO-DIMM. Awaria pamięci wymaga diagnostyki linii adresowych i wymiany uszkodzonej kości w procesie reballingu (wymiany kulek lutowniczych) lub wymiany całej płyty.
- Pamięć masowa eMMC (ang. embedded MultiMediaCard) – pamięć flash zintegrowana w pojedynczym układzie BGA, pełniąca funkcję dysku systemowego. Nie występuje tu tradycyjny dysk SSD w formacie M.2 czy 2,5 cala. Uszkodzenie pamięci eMMC blokuje możliwość uruchomienia systemu ChromeOS, a jej naprawa polega na wymianie układu scalonego i ponownym wgraniu oprogramowania układowego (ang. firmware).
- Płyty główne (ang. motherboards) – kompletne, fabrycznie nowe płyty główne są dostępne u wyspecjalizowanych dystrybutorów, jednak ich montaż jest uzasadniony ekonomicznie głównie wtedy, gdy rozległe zwarcie w wielowarstwowym laminacie uniemożliwia skuteczną naprawę na poziomie pojedynczych elementów.
Procedura diagnostyki i naprawy w serwisie dojazdowym
W przypadku zgłoszenia usterki sprzętu, proces serwisowy rozpoczyna się od precyzyjnego ustalenia źródła problemu. Nasz model obsługi opiera się na formule dojazdowej – kierowca lub serwisant dociera pod wskazany adres na terenie Warszawy oraz w promieniu do 40 km, z czasem dojazdu do 1 godziny. W ramach obsługi door-to-door, gdzie sprzęt jest odbierany przez kierowcę i transportowany do zaplecza technicznego, wstępna diagnoza poprzedzająca naprawę jest całkowicie bezpłatna.
Proces weryfikacji i usunięcia awarii przebiega według ściśle określonego schematu:
- Pomiary elektryczne – wykonanie pomiarów rezystancji oraz napięć na głównych przetwornicach napięcia (ang. buck converters) przy użyciu oscyloskopu i multimetru laboratoryjnego, w celu wykluczenia zwarć w liniach głównych (np. linii 19V lub 5V/3.3V).
- Weryfikacja integralności pamięci i zasilania – testy poboru prądu przez układ ładowania (ang. charger IC) oraz weryfikacja poprawności generowania sygnałów sterujących przez kontroler wbudowany (układ KBC/EC – ang. Embedded Controller).
- Dobór komponentów – po zidentyfikowaniu uszkodzenia dobierane są nowe części zamienne. Stosujemy wyłącznie nowe elementy o parametrach zgodnych z dokumentacją techniczną producenta.
- Montaż i testy obciążeniowe – po zamontowaniu nowych podzespołów przeprowadzana jest seria testów stabilności, sprawdzanie poprawności ładowania baterii, kontrola temperatur pod obciążeniem oraz weryfikacja działania interfejsów komunikacyjnych (porty USB-C, moduł Wi-Fi).
Większość usterek usuwamy podczas pierwszej wizyty, a w przypadku bardziej złożonych napraw czas realizacji z reguły nie przekracza 3 dni. Na czas trwania procedury naprawczej zapewniamy bezpłatny laptop zastępczy, wydawany bez konieczności wpłacania kaucji i bez limitu czasowego. Na wszystkie wykonane usługi oraz zamontowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy, a rozliczenie dokumentowane jest poprzez fakturę bez VAT.
Czego unikać przy próbie samodzielnej wymiany części
Kompaktowa konstrukcja modelu Lenovo Chromebook 3 11 sprawia, że próby niefachowego demontażu niosą ze sobą ryzyko trwałego uszkodzenia urządzenia. Do najczęstszych błędów popełnianych podczas samodzielnych napraw należą:
- Brak odłączenia baterii przed demontażem matrycy – w nowoczesnych konstrukcjach zasilanie podświetlenia LED jest obecne na złączu płyty głównej nawet przy wyłączonym komputerze (stan czuwania). Podłączenie lub odłączenie taśmy eDP przy wpiętej baterii powoduje natychmiastowe zwarcie i przepalenie bezpiecznika podświetlenia lub uszkodzenie linii sygnałowych procesora.
- Używanie nieodpowiednich narzędzi do podważania obudowy – stosowanie metalowych wkrętaków prowadzi do wyłamania delikatnych zatrzasków z tworzywa sztucznego, a także może spowodować przecięcie wewnętrznych taśm sygnałowych (np. taśmy touchpada lub zasilania).
- Stosowanie niewłaściwej długości śrub montażowych – wkręcenie dłuższej śruby w miejsce przewidziane dla śruby krótkiej prowadzi do przebicia laminatu płyty głównej (przerwania wewnętrznych ścieżek sygnałowych) lub przewiercenia obudowy palmrestu na wylot.
- Przegrzanie laminatu podczas prób lutowania – wielowarstwowy laminat stosowany w płytach głównych Chromebooków jest wrażliwy na zbyt wysoką temperaturę. Użycie amatorskich lutownic bez odpowiedniego profilu termicznego prowadzi do rozwarstwienia płyty (ang. delamination) i nieodwracalnego zniszczenia punktów lutowniczych.
Najczęściej zadawane pytania (FAQ)
Czy w modelu Lenovo Chromebook 3 11 można wymienić sam dysk na większy?
Odpowiedź: Nie ma możliwości tradycyjnej wymiany dysku, ponieważ pamięć masowa eMMC jest trwale wlutowana w płytę główną. Zwiększenie przestrzeni na dane realizuje się poprzez instalację zewnętrznych nośników pamięci (karty microSD w dedykowanym czytniku) lub korzystanie z przestrzeni w chmurze zintegrowanej z kontem Google.
Czy po zalaniu klawiatury konieczna jest wymiana całej płyty głównej?
Odpowiedź: Nie zawsze. Jeśli ciecz nie przedostała się na elementy elektroniczne płyty głównej i nie wywołała korozji elektrochemicznej na układach scalonych, naprawa ogranicza się do czyszczenia wnętrza urządzenia oraz montażu nowego modułu klawiatury zintegrowanej z panelem górnym.
Jak sprawdzić, czy uszkodzeniu uległa sama matryca, czy płyta główna, gdy ekran pozostaje czarny?
Odpowiedź: Wstępną weryfikację przeprowadza się poprzez podłączenie zewnętrznego monitora za pośrednictwem portu USB-C obsługującego przesyłanie sygnału wideo (DisplayPort over Type-C). Jeśli na ekranie zewnętrznym pojawia się obraz systemu ChromeOS, wskazuje to na sprawność procesora i zawęża problem do samej matrycy, taśmy eDP lub obwodu zasilania podświetlenia na płycie.
Czy do naprawy wykorzystywane są części z demontażu innych urządzeń?
Odpowiedź: W procesie naprawczym stosujemy wyłącznie nowe części zamienne pochodzące z autoryzowanych kanałów dystrybucyjnych elementów elektronicznych i optoelektronicznych. Nie montujemy podzespołów używanych ani komponentów pochodzących z demontażu zużytego sprzętu.
