Specyfika konstrukcyjna Lenovo Flex 3 Chromebook 11M836 i najczęstsze objawy awarii

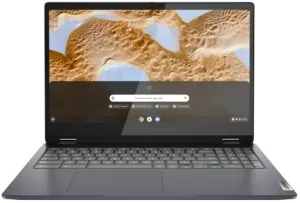

Lenovo Flex 3 Chromebook 11M836 to kompaktowe urządzenie konwertowalne typu 2 w 1, które łączy funkcję tradycyjnego laptopa z trybem tabletu dzięki zastosowaniu zawiasów o 360-stopniowym zakresie ruchu. Sprzęt ten opiera się na energooszczędnej architekturze procesora MediaTek oraz systemie ChromeOS, a jego zminiaturyzowana płyta główna integruje większość kluczowych podzespołów bezpośrednio na laminacie PCB (Printed Circuit Board – płytka obwodu drukowanego). Z uwagi na mobilne przeznaczenie oraz hybrydową konstrukcję, model ten jest narażony na specyficzny zestaw usterek mechanicznych i elektronicznych, wynikających z codziennej, intensywnej eksploatacji.
W praktyce serwisowej objawy awarii tego modelu manifestują się w kilku odrębnych obszarach. Do najczęściej zgłaszanych problemów należą:
- Brak reakcji na włącznik zasilania oraz brak sygnalizacji diod LED przy podłączeniu ładowarki.
- Migająca dioda ładowania przy jednoczesnym braku przyrostu energii w ogniwach akumulatora.
- Brak obrazu na matrycy LCD (Liquid Crystal Display – wyświetlacz ciekłokrystaliczny) przy pracującym urządzeniu lub zniekształcenia obrazu podczas zmiany kąta nachylenia ekranu.
- Brak reakcji panelu dotykowego digitizera (warstwy odpowiedzialnej za rejestrowanie dotyku) na całej powierzchni lub w określonych strefach.
- Mechaniczne pęknięcia obudowy, wyłamania gniazd śrub mocujących zawiasy oraz opór podczas otwierania klapy.
- Problemy z wykrywaniem urządzeń peryferyjnych i ładowaniem przez zintegrowane porty USB typu C.
- Pętla restartów podczas uruchamiania systemu ChromeOS lub komunikat o uszkodzeniu systemu operacyjnego wymagający procedury odzyskiwania (ChromeOS Recovery).
Przyczyny usterek mechanicznych zawiasów, obudowy i ekranu dotykowego
Konstrukcja 360 stopni w modelu Flex 3 11M836 wymaga ciągłej pracy zawiasów o dużym oporze tarcia, co ma zapewnić stabilność ekranu w dowolnym położeniu. Z biegiem czasu mechanizm zawiasu ulega zatarciu, co drastycznie zwiększa siłę potrzebną do obrócenia pokrywy. Naprężenia te przenoszone są bezpośrednio na plastikowe tuleje gwintowane wtłoczone w obudowę matrycy oraz dolny kadłubek. W efekcie dochodzi do wyłamania punktów kotwiczenia zawiasu, co prowadzi do rozchodzenia się krawędzi obudowy, a w skrajnych przypadkach do uszkodzenia wewnętrznych taśm sygnałowych oraz pęknięcia szklanej tafli digitizera.
Usterki wyświetlania obrazu i dotyku w Lenovo Flex 3 Chromebook 11M836 mają najczęściej dwa źródła. Pierwszym jest uszkodzenie mechaniczne wiązki sygnałowej eDP (Embedded DisplayPort – cyfrowy interfejs przesyłania obrazu do matrycy), która przechodzi przez oś obrotu zawiasu. Wielokrotne otwieranie i zamykanie urządzenia w trybie tabletu prowadzi do zmęczeniowego przerwania mikroskopijnych żył miedzianych wewnątrz przewodu. Objawia się to zanikaniem obrazu, migotaniem podświetlenia lub pionowymi pasami. Drugim źródłem problemów jest uszkodzenie kontrolera dotyku I2C/USB lub mikropęknięcia ścieżek sensorycznych w szkle digitizera, wywołane punktowym naciskiem lub upadkiem.
Problemy zasilania, kontrolerów USB-C i układów pamięci eMMC
Układ zasilania w Lenovo Flex 3 Chromebook 11M836 oparty jest na standardzie USB Power Delivery (USB-PD). Za prawidłową komunikację z ładowarką, negocjację napięcia oraz sterowanie ładowaniem akumulatora odpowiada wyspecjalizowany kontroler zasilania (układ Charger IC / Power Management IC). W tym modelu porty USB-C są przylutowane bezpośrednio do płyty głównej. Mechaniczne szarpnięcia kablem zasilającym powodują mikropęknięcia padów lutowniczych (punktów połączenia układu ze ścieżkami na płycie) lub zwarcia linii zasilania VBUS z liniami sygnałowymi CC (Configuration Channel). W rezultacie kontroler zasilania ulega uszkodzeniu termicznemu, co uniemożliwia uruchomienie laptopa i ładowanie baterii.
Drugą newralgiczną kwestią elektroniczną w tym modelu jest zintegrowany nośnik pamięci masowej eMMC (embedded MultiMediaCard – układ pamięci flash wlutowany bezpośrednio na płycie głównej). W przeciwieństwie do tradycyjnych dysków SSD w złączu M.2, pamięć eMMC jest nierozłączną częścią płyty. Intensywny zapis danych przez system ChromeOS, połączony ze zjawiskiem naturalnego zużycia komórek pamięci NAND flash, może prowadzić do degradacji nośnika. Objawia się to pojawieniem się komunikatu "ChromeOS is missing or damaged", którego nie da się rozwiązać standardowym nośnikiem odzyskiwania, ponieważ kontroler eMMC przechodzi w stan trwałego błędu wejścia/wyjścia (I/O error).
Diagnostyka laboratoryjna i profesjonalna naprawa podzespołów
Proces usuwania awarii w Lenovo Flex 3 Chromebook 11M836 zawsze poprzedza szczegółowa diagnostyka w warunkach laboratoryjnych. W przypadku urządzeń martwych lub nieładujących pierwszym etapem jest pomiar rezystancji głównych gałęzi zasilania oraz napięć na cewkach przetwornic impulsowych za pomocą multimetru cyfrowego i oscyloskopu. Zastosowanie kamery termowizyjnej pozwala na precyzyjną lokalizację zwartych elementów dyskretnych – kondensatorów ceramicznych MLCC (Multi-Layer Ceramic Capacitors) lub uszkodzonych tranzystorów MOSFET w torze zasilania.
Procedury naprawcze w naszym serwisie obejmują wyspecjalizowane prace z zakresu mikrolutowania i mechaniki precyzyjnej:
- Wymiana uszkodzonych gniazd USB-C metodą lutowania gorącym powietrzem (Hot-Air) z odbudową zerwanych padów pod mikroskopem stereoskopowym.
- Wymiana układów scalonych przetwornic, kontrolerów USB-PD oraz układów EC (Embedded Controller – mikrokontroler zarządzający procedurą startową i klawiaturą).
- Montaż nowej pamięci eMMC lub programowanie układów BIOS/SPI Flash za pomocą programatorów pamięci przy użyciu czystych wsadów sprzętowych.
- Wymiana całych modułów wyświetlacza (matryca LCD zintegrowana z digitizerem i ramką) przy użyciu fabrycznie nowych podzespołów.
- Wymiana zużytych wiązek sygnałowych eDP oraz taśm panelu dotykowego z poprawnym ułożeniem w osi zawiasu.
- Regeneracja mocowań zawiasów z zastosowaniem kompozytów strukturalnych oraz regulacja siły docisku mechanizmu obrotowego, co zapobiega ponownemu wyłamaniu kadłubka.
- Instalacja nowych, oryginalnych pakietów akumulatorowych ze zresetowanym kontrolerem stanu baterii (BMS – Battery Management System).
Zagrożenia związane z niefachową naprawą i niebezpieczne błędy użytkowników
Próby samodzielnego usuwania usterek w laptopie Lenovo Flex 3 Chromebook 11M836 bez odpowiedniego zaplecza warsztatowego niosą wysokie ryzyko trwałego zniszczenia sprzętu. Do najczęstszych błędów należy próba klejenia wyłamanych zawiasów klejami cyjanoakrylowymi (kleje typu kropelka). Kleje te nie posiadają elastyczności wymaganej przy dynamicznych obciążeniach zawiasu 360 stopni, a ich opary powodują matowienie matrycy LCD i niszczenie tworzywa obudowy.
Równie niebezpieczne jest podejmowanie prac demontażowych bez uprzedniego odłączenia wewnętrznego akumulatora. W modelach ze zintegrowaną baterią obecność napięcia na płycie głównej podczas wypinania taśmy eDP lub digitizera prowadzi niemal natychmiast do zwarcia linii zasilania podświetlenia (zwykle kilkanaście woltów) z liniami sygnałowymi procesora. Skutkuje to nieodwracalnym spaleniem linii wejść/wyjść układu SoC (System on a Chip – zintegrowany procesor główny), co eliminuje płytę główną z dalszej naprawy i wymusza jej kosztowną wymianę.
Należy również unikać stosowania uniwersalnych ładowarek USB-C o niesprawdzonej jakości. Tanie zasilacze impulsowe bez certyfikowanych protokołów PD generują szpilki napięciowe (krótkotrwałe skoki wysokiego napięcia), które przebijają układy wejściowe laptopa, prowadząc do rozległych uszkodzeń laminatu.
Organizacja naprawy w serwisie dojazdowym
Obsługa naprawy urządzeń Lenovo Chromebook realizowana jest w wygodnym modelu dojazdowym, dostosowanym do potrzeb użytkowników prywatnych oraz instytucji edukacyjnych. Po zgłoszeniu problemu nasz technik lub kierowca może dotrzeć pod wskazany adres na terenie Warszawy oraz okolicznych miejscowości w promieniu do 40 km, zazwyczaj w czasie do 1 godziny. W przypadku konieczności wykonania zaawansowanych prac mikrolutowniczych lub procedur diagnostycznych na płycie głównej, urządzenie jest bezpiecznie odbierane i transportowane do naszego laboratorium.
Na cały czas trwania procedury serwisowej oferujemy bezpłatny laptop zastępczy, który udostępniamy bez konieczności wpłacania kaucji i bez ograniczeń czasowych. Pozwala to na nieprzerwaną naukę lub pracę zdalną. Czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, a prostsze czynności konserwacyjne realizowane są w czasie do 24 godzin. Wszystkie naprawy wykonujemy z wykorzystaniem wyłącznie nowych części zamiennych, na które udzielana jest gwarancja na okres do 12 miesięcy. Po zakończonej naprawie sprzęt jest dostarczany z powrotem pod drzwi klienta wraz z pełną dokumentacją serwisową, a w przypadku firm wystawiana jest faktura bez VAT.
Często zadawane pytania (FAQ)
Czy po wymianie uszkodzonej pamięci eMMC na płycie głównej system ChromeOS uruchomi się automatycznie?
Nie. Nowy układ pamięci eMMC jest pusty. Po jego wlutowaniu serwis przeprowadza procedurę wgrania bazowego oprogramowania układowego (Coreboot/Depthcharge) oraz instalację fabrycznego obrazu systemu ChromeOS dedykowanego dokładnie dla modelu Lenovo Flex 3 11M836 za pomocą narzędzia ChromeOS Recovery.
Czy pękniętą szybkę ekranu dotykowego można wymienić oddzielnie, bez wymiany wyświetlacza LCD?
W modelu Flex 3 11M836 matryca LCD jest fabrycznie laminowana z digitizerem za pomocą przezroczystego kleju optycznego LOCA/OCA. Aby zachować fabryczną czułość dotyku, brak pęcherzy powietrza oraz idealne odwzorowanie barw, zalecana i standardowo wykonywana jest wymiana kompletnego modułu wyświetlacza wraz z ramką montażową.
Chromebook nie reaguje na podłączenie ładowarki. Czy to zawsze oznacza uszkodzenie płyty głównej?
Nie zawsze. Przyczyną może być zablokowany kontroler EC (Embedded Controller), głęboko rozładowany akumulator, mechanicznie zabrudzone lub wygięte piny w porcie USB-C albo uszkodzenie samego zasilacza. Precyzyjna diagnoza laboratoryjna pozwala jednoznacznie odróżnić prostą usterkę gniazda od uszkodzenia układu ładowania na płycie głównej.
Czy po naprawie zawiasów obudowa zachowa pełną funkcjonalność obrotu o 360 stopni?
Tak. Profesjonalna naprawa obejmuje nie tylko odbudowę punktów mocowania w obudowie, ale również precyzyjną regulację siły oporu samych zawiasów. Dzięki temu ekran obraca się płynnie w pełnym zakresie 360 stopni, nie generując nadmiernych naprężeń niszczących nowo zamontowane elementy montażowe.
