Charakterystyka i typowe objawy awarii w Lenovo Flex 11 Chromebook

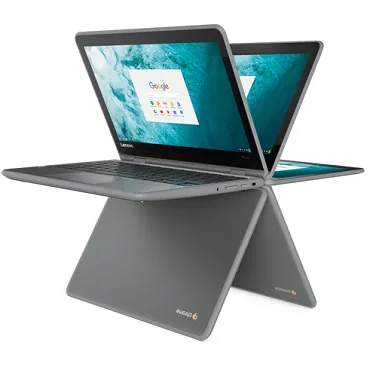

Lenovo Flex 11 Chromebook to kompaktowe urządzenie konwertowalne (konstrukcja 2w1 z zawiasem obracanym o 360 stopni), które łączy funkcje tradycyjnego laptopa z mobilnością tabletu dotykowego. Ze względu na swoją specyfikę konstrukcyjną oraz pracę pod kontrolą systemu ChromeOS (lekkiego systemu operacyjnego opartego na jądrze Linux), urządzenie to jest podatne na specyficzny zestaw usterek mechanicznych oraz elektronicznych. Intensywne otwieranie, zamykanie i obracanie ekranu pod różnymi kątami stawia wysokie wymagania elementom konstrukcyjnym oraz wewnętrznym wiązkom sygnałowym.
W codziennej praktyce serwisowej obserwuje się szereg powtarzalnych symptomów, które wskazują na konieczność przeprowadzenia szczegółowej diagnostyki. Do najczęstszych objawów należą sytuacje, w których urządzenie nie reaguje na wciśnięcie przycisku zasilania, nie ładuje baterii lub wyłącza się natychmiast po odłączeniu zasilacza sieciowego. Równie często spotykane są anomalie związane z wyświetlaniem obrazu: migotanie matrycy podczas zmiany kąta nachylenia pokrywy, całkowity brak podświetlenia (obraz widoczny jedynie pod silnym światłem zewnętrznym), a także brak reakcji digitizera (warstwy dotykowej zintegrowanej z szybą ekranu) na dotyk palca lub rysika.
W środowisku ChromeOS pojawiają się także usterki programowo-sprzętowe. Typowym objawem jest zatrzymanie procedury startowej na białym ekranie z komunikatem o braku lub uszkodzeniu systemu operacyjnego (błąd ChromeOS missing or damaged), pętla restartów (bootloop) uniemożliwiająca załadowanie profilu użytkownika, a także nagłe blokady interfejsu sieci bezprzewodowej Wi-Fi i Bluetooth. Każdy z tych objawów może mieć podłoże zarówno w logicznej strukturze pamięci masowej, jak i w fizycznym uszkodzeniu podzespołów na płycie głównej.
Przyczyny mechaniczne i elektroniczne problemów w modelu Flex 11
Konstrukcja laptopów konwertowalnych naraża podzespoły na naprężenia, które rzadko występują w standardowych notebookach o tradycyjnej budowie. Zrozumienie mechanizmu powstawania awarii pozwala na wdrożenie odpowiednich procedur naprawczych.
Uszkodzenia zawiasów, obudowy i taśmy matrycy eDP
Zawiasy 360 stopni wymagają stałego oporu mechanicznego, aby utrzymać ekran w pozycji stojącej, namiotu lub tabletu. Z biekiem czasu fabryczny smar traci swoje właściwości, a opór zawiasu wzrasta, co prowadzi do przenoszenia sił zginających bezpośrednio na plastikowe tuleje montażowe w klapie matrycy lub w obudowie dolnej (kadłubku). Wyłamane gniazda śrub montażowych powodują rozchodzenie się obudowy przy każdym otwarciu.
Konsekwencją luzów mechanicznych jest często uszkodzenie taśmy eDP (Embedded DisplayPort – wielożyłowej wiązki przesyłającej sygnał wideo, zasilanie podświetlenia oraz linie danych dotyku i kamery). Przewód ten jest nieustannie skręcany i ściskany w osi obrotu zawiasu. Przetarcie pojedynczych mikroskopijnych żył miedzianych prowadzi do zaniku obrazu, powstawania kolorowych pasków, a w skrajnych przypadkach do zwarcia linii zasilania podświetlenia LED z liniami sygnałowymi procesora, co skutkuje poważnym uszkodzeniem płyty głównej.
Usterki układu zasilania i portów USB-C
Lenovo Flex 11 Chromebook korzysta z portów USB typu C do ładowania urządzenia oraz przesyłania danych. Standard ten wykorzystuje protokół Power Delivery (PD – technologię dynamicznego negocjowania napięcia ładowania od 5V do 20V). Główne przyczyny awarii w tym obszarze to:
- Fizyczne wyłamanie języczka wewnątrz gniazda USB-C w wyniku szarpnięcia kablem lub użycia niewłaściwej wtyczki.
- Zwarcie styków w gnieździe, co prowadzi do uszkodzenia kontrolera ładowania (układu scalonego typu Power Delivery Controller) zarządzającego przełączaniem napięć.
- Przebicie w sekcji wejściowej przetwornicy głównej (układu MOSFET – tranzystorów polowych kluczujących prąd ze źródła zasilania).
- Degradacja ogniw akumulatora litowo-polimerowego, objawiająca się puchnięciem pakietu baterii (co może deformować touchpad i dolną obudowę) lub zablokowaniem układu BMS (Battery Management System – kontrolera zarządzającego bezpieczeństwem i balansowaniem ogniw).
Degradacja wbudowanej pamięci eMMC i błędy firmware
W modelu Flex 11 przestrzeń dyskowa oparta jest na pamięci eMMC (embedded MultiMediaCard – pamięci flash wlutowanej bezpośrednio w płytę główną w obudowie BGA). W przeciwieństwie do tradycyjnych dysków SSD NVMe montowanych w gniazdach M.2, pamięć eMMC jest integralną częścią laminatu. Intensywna praca z pamięcią podręczną, ciągłe aktualizacje systemu oraz zużycie bloków zapisu prowadzą do powstawania tzw. bad bloków (nieczytelnych sektorów pamięci półprzewodnikowej).
Uszkodzenie kluczowych partycji rozruchowych w kości eMMC skutkuje natychmiastowym przejściem systemu w tryb odzyskiwania (Recovery Mode). Podobny efekt daje uszkodzenie pamięci SPI Flash, w której zapisany jest coreboot (otwarte oprogramowanie układowe pełniące funkcję BIOS/UEFI w urządzeniach z systemem ChromeOS). Błędy sum kontrolnych firmware uniemożliwiają przejście procedury POST (Power-On Self-Test – wstępnego testu podzespołów po włączeniu zasilania).
Procedury diagnostyczne i przebieg naprawy w serwisie
Prawidłowe usunięcie usterki w urządzeniu takim jak Lenovo Flex 11 Chromebook wymaga precyzyjnego podejścia laboratoryjnego, opartego na wieloletniej wiedzy technicznej. Nasz zespół posiada ponad 20 lat doświadczenia w branży elektroniki mobilnej, co pozwala na skuteczną naprawę nawet najbardziej skomplikowanych uszkodzeń na poziomie komponentów (tzw. naprawy SMD i BGA).
Diagnostyka elektroniczna płyty głównej
Proces naprawy rozpoczyna się od demontażu obudowy i wstępnej weryfikacji organoleptycznej pod mikroskopem stereoskopowym w celu wykrycia ewentualnych śladów zalania, korozji elektrochemicznej lub spalonych elementów pasywnych. Następnie przeprowadza się sekwencję pomiarową:
- Pomiary rezystancji na głównych cewkach przetwornic impulsowych względem masy (sprawdzenie obecności zwarć w liniach 3.3V, 5V, 1.8V, 1.05V oraz w linii zasilania procesora VCORE).
- Weryfikacja obecności napięcia głównej linii zasilającej (B+ / VBUS) za pierwszym i drugim kluczem wejściowym.
- Podłączenie zasilacza laboratoryjnego z regulacją prądową i wykonanie próby zwarciowej z wykorzystaniem kamery termowizyjnej (detekcja przegrzewających się elementów wielkości ułamka milimetra).
- Analiza sygnałów zegarowych i komunikacji na magistralach I2C oraz SMBus za pomocą oscyloskopu cyfrowego.
Wymiana komponentów i montaż podzespołów
W przypadku zidentyfikowania uszkodzonego układu scalonego (np. kontrolera przetwornicy, układu ładowania czy kontrolera KBC/EC odpowiadającego za procedurę startową i klawiaturę), wykonywane jest lutowanie precyzyjne stacją na gorące powietrze (hot-air) lub w technologii podczerwieni. Zużyte lub uszkodzone elementy zastępowane są wyłącznie nowymi komponentami.
W przypadku problemów z ekranem wymieniany jest cały moduł wyświetlacza wraz z digitizerem lub wymianie podlega sama taśma sygnałowa eDP. Nowa wiązka jest układana w prowadnicach z zachowaniem fabrycznych promieni gięcia, co zapobiega jej ponownemu przetarciu. Zniszczone mocowania zawiasów poddawane są rekonstrukcji przy użyciu specjalistycznych żywic przemysłowych o podwyższonej wytrzymałości na ścinanie lub następuje wymiana kompletnej pokrywy ekranu na fabrycznie nowy element.
Programowanie układów pamięci i instalacja ChromeOS
Jeśli problem dotyczy uszkodzenia firmware, kość SPI Flash jest wylutowywana lub programowana bezpośrednio w układzie za pomocą programatora programów układowych z zachowaniem unikalnych numerów seryjnych oraz kluczy sprzętowych (Hardware ID). Po przywróceniu sprawności logicznej płyty głównej instalowany jest czysty, stabilny obraz systemu ChromeOS przy użyciu oficjalnego nośnika odzyskiwania, a następnie przeprowadzane są testy pamięci RAM i wbudowanej pamięci masowej.
Błędy popełniane podczas prób samodzielnej naprawy
Ze względu na zwartą budowę Chromebooka Lenovo Flex 11, próby samodzielnej ingerencji w sprzęt bez odpowiednich narzędzi i wiedzy często kończą się pogłębieniem usterki. Poniżej przedstawiono najczęstsze błędy, z którymi spotykamy się w codziennej pracy:
- Otwieranie obudowy nieodpowiednimi narzędziami: Używanie metalowych wkrętaków lub noży zamiast plastikowych otwieraków (spudgerów) prowadzi do połamania delikatnych zatrzasków kadłubka, porysowania obudowy, a niekiedy do przecięcia taśm sygnałowych baterii lub touchpada.
- Brak odłączenia akumulatora przed rozpoczęciem prac: Na płycie głównej stale obecne jest napięcie baterii (nawet przy wyłączonym laptopie). Próba odpięcia lub wpięcia taśmy matrycy pod napięciem niemal zawsze kończy się zwarciem linii zasilania podświetlenia do linii sygnałowej, co trwale niszczy procesor lub mostek południowy zintegrowany w SoC (System on a Chip).
- Nieprawidłowy montaż zawiasów: Zastosowanie zwykłych klejów cyjanoakrylowych (typu kropelka) do naprawy wyłamanych gwintów nie zdaje egzaminu. Kleje te są zbyt kruche i pękają przy pierwszym ruchu pokrywy, zalewając przy okazji matrycę lub taśmy sygnałowe.
- Wymuszanie instalacji nieoficjalnego oprogramowania: Nieumiejętne wyłączanie zabezpieczeń sprzętowych (tzw. śruby ochrony zapisu – Write Protect Screw) w celu wgrania alternatywnego BIOS-u często prowadzi do trwałego zablokowania płyty głównej (tzw. brick), którego usunięcie wymaga programowania zewnętrznego w programatorze.
Organizacja obsługi serwisowej i standardy jakości
Nasza firma działa w modelu mobilnym, kładąc nacisk na wygodę klienta oraz szybkość realizacji zleceń. Dysponujemy rozbudowaną flotą serwisową – dojazd realizowany jest w czasie do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. Zgłoszenia przyjmowane są przez całą dobę, w trybie 24/7.
Większość usterek usuwamy podczas pierwszej wizyty bezpośrednio w miejscu wskazanym przez klienta, o ile specyfika usterki nie wymaga zastosowania specjalistycznego sprzętu laboratoryjnego (np. stacji lutowniczych BGA czy komory bezpyłowej). W przypadku konieczności wykonania zaawansowanej naprawy elektronicznej, urządzenie jest odbierane przez kierowcę w trybie door-to-door. W tym trybie diagnoza laptopa jest całkowicie bezpłatna. Obowiązuje wówczas również przejrzysta zasada: jeśli sprzęt nie zostanie naprawiony w trybie door-to-door, klient nie ponosi żadnych kosztów.
Czas standardowej naprawy z reguły nie przekracza 3 dni roboczych, natomiast usługi takie jak czyszczenie układu chłodzenia czy optymalizacja oprogramowania realizowane są do 24 godzin. Na czas trwania procedury serwisowej udostępniany jest bezpłatny laptop zastępczy, wydawany bez konieczności wpłacania kaucji i bez limitu czasowego. Do wszystkich prac montażowych wykorzystywane są wyłącznie nowe części, co zapewnia pełną stabilność i bezpieczeństwo pracy. Na wykonane usługi oraz zamontowane podzespoły udzielana jest pisemna gwarancja do 12 miesięcy. Na życzenie klienta wystawiana jest faktura bez VAT.
Najczęściej zadawane pytania (FAQ)
Czy dane zapisane na Chromebooku są bezpieczne podczas naprawy sprzętowej?
Większość danych użytkownika w systemie ChromeOS jest na bieżąco synchronizowana z chmurą konta Google (Dysk Google, zakładki, historia, dokumenty). Dane przechowywane lokalnie w folderze Pobrane mogą zostać utracone w przypadku konieczności przeinstalowania systemu lub wymiany pamięci eMMC. Przed przekazaniem sprzętu do serwisu warto – o ile laptop się uruchamia – skopiować ważne pliki lokalne na zewnętrzny nośnik pamięci USB.
Na ekranie pojawił się komunikat „ChromeOS is missing or damaged”. Czy to oznacza uszkodzenie dysku?
Nie zawsze. Komunikat ten oznacza, że system nie może zweryfikować integralności jądra lub plików startowych. Może to być skutkiem nagłego wyłączenia urządzenia podczas aktualizacji, ale może także wskazywać na fizyczne zużycie komórek pamięci flash eMMC. Diagnoza pozwala precyzyjnie ustalić, czy wystarczy ponowne wgranie czystego oprogramowania układowego, czy konieczna jest naprawa elektroniczna płyty głównej.
Ekran w Lenovo Flex 11 przestał reagować na dotyk, ale obraz wyświetla się prawidłowo. Co jest przyczyną?
Przyczyną jest najczęściej uszkodzenie digitizera (szklanej powłoki dotykowej) lub przerwanie linii danych magistrali I2C/USB w taśmie łączącej ekran z płytą główną. Ze względu na konstrukcję ekranu obracanego o 360 stopni, to właśnie przewód sygnałowy w zawiasie ulega najszybszemu zużyciu. Sprawdzenie ciągłości obwodów pozwala określić, czy konieczna jest wymiana samej taśmy, czy kompletnego modułu dotykowego.
Czy po zalaniu Chromebooka Lenovo Flex 11 jest szansa na jego uratowanie?
Tak, pod warunkiem natychmiastowego odłączenia źródła zasilania i rezygnacji z prób włączania urządzenia. Ciecz w połączeniu z napięciem z baterii prowadzi do błyskawicznej korozji galwanicznej miedzianych ścieżek i pól lutowniczych pod układami scalonymi. Płyta główna wymaga profesjonalnego czyszczenia w myjce ultradźwiękowej w specjalistycznych roztworach chemicznych, a następnie pomiarów i odbudowy uszkodzonych połączeń.
