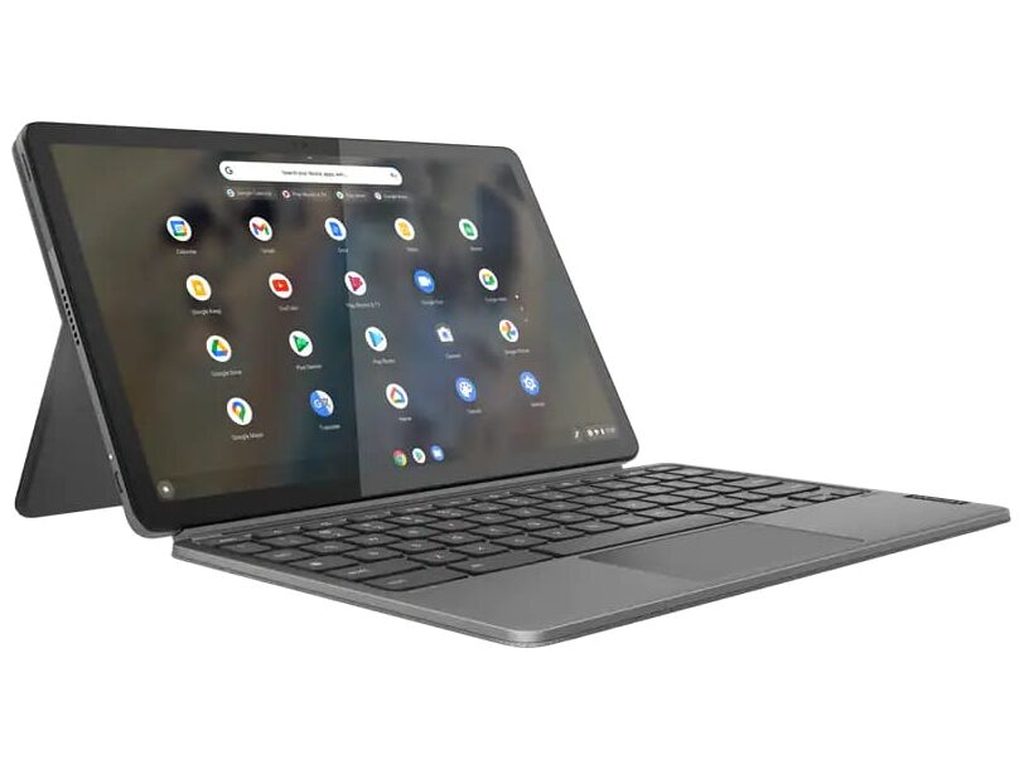

Specyfika konstrukcyjna Lenovo IdeaPad Duet 3 Chromebook 11 QCOM a identyfikacja wersji
Seria urządzeń hybrydowych typu dwa w jednym (laptop z odłączaną klawiaturą i ekranem dotykowym) z rodziny Lenovo IdeaPad Duet z procesorami opartymi na architekturze ARM firmy Qualcomm stanowi unikalną kategorię sprzętu w segmencie ChromeOS. Model Lenovo IdeaPad Duet 3 Chromebook 11 QCOM doczekał się na przestrzeni kolejnych lat produkcyjnych subtelnych, lecz kluczowych z perspektywy technicznej modyfikacji. Różnice te obejmują nie tylko oznaczenia rewizji płyty głównej (PCB — obwodu drukowanego, na którym osadzone są wszystkie podzespoły elektroniczne), lecz także routing linii sygnałowych (sposób prowadzenia ścieżek elektrycznych), standardy taśm sygnałowych matrycy, specyfikację kontrolerów zasilania oraz kompatybilność modułów bateryjnych i klawiatur ze złączem magnetycznym pogo-pin.
Zewnętrznie poszczególne roczniki tego modelu mogą wyglądać niemal identycznie, co bywa mylące podczas wstępnej oceny problemu. Identyczna przekątna ekranu, zbliżony układ portów USB-C oraz tożsama stylistyka obudowy maskują zmiany konstrukcyjne wewnątrz jednostki centralnej. W urządzeniach kompaktowych podzespoły są zintegrowane w stopniu uniemożliwiającym modułową wymianę większości elementów — procesor aplikacyjny Snapdragon, układ pamięci operacyjnej LPDDR (niskonapięciowa pamięć RAM lutowana bezpośrednio na płycie) oraz pamięć masowa eMMC lub UFS (pamięć flash trwale połączona ze strukturą płyty) tworzą jedną całość logiczną. Prawidłowa identyfikacja konkretnego rocznika oraz rewizji sprzętowej jest pierwszym i absolutnie niezbędnym krokiem przed przystąpieniem do jakichkolwiek procedur serwisowych.
Ewolucja architektury i różnice układowe między kolejnymi rocznikami
W procesie produkcji modelu IdeaPad Duet 3 Chromebook 11 QCOM wprowadzano zmiany mające na celu optymalizację bilansu energetycznego, poprawę zarządzania ciepłem oraz eliminację problemów wieku dziecięcego zgłaszanych w pierwszych seriach. Do najistotniejszych różnic między wariantami rocznikowymi należą:
- Układ zasilania i kontrolery Power Delivery: Wczesne wersje wykorzystywały dedykowane układy scalone zarządzające negocjacją parametrów ładowania przez porty USB-C (protokół USB-PD — standard dynamicznego doboru napięcia i prądu), które w późniejszych rewizjach zastąpiono zintegrowanymi kontrolerami o odmiennej mapie wyprowadzeń BGA (układ połączeń kulkowych pod strukturą chipu). Niezgodność tych elementów uniemożliwia zamienne stosowanie układów podczas naprawy sekcji zasilania na poziomie płyty głównej.
- Wyprowadzenia złącza matrycy i digitizera: Panel dotykowy (digitizer — warstwa odpowiedzialna za rejestrację dotyku palca i piórka stylusa) oraz matryca IPS komunikują się z płytą główną za pomocą wielopinowych taśm FPC (elastyczny przewód taśmowy o wysokiej gęstości połączeń). Poszczególne roczniki różnią się nie tylko fizycznym rastrem pinów (odległością między stykami), ale również polaryzacją linii podświetlenia LED oraz magistralami danych I2C/SPI odpowiadającymi za precyzję rysika USI (Universal Stylus Initiative).
- Pakiety akumulatorowe i układ BMS: Mimo zbliżonej pojemności znamionowej, baterie litowo-polimerowe stosowane w różnych latach produkcji posiadają odmienne wyprowadzenia taśm połączeniowych oraz zróżnicowany protokół komunikacyjny układu BMS (Battery Management System — układ monitorujący temperaturę, napięcie poszczególnych cel i cykle ładowania). Zamontowanie akumulatora z innej rewizji rocznikowej może skutkować błędem autoryzacji baterii w systemie ChromeOS i blokadą procesu ładowania.
- Złącze dokujące klawiatury: Podstawa magnetyczna ze stykami pogo-pin w kolejnych wydaniach zyskała zmienione ekranowanie elektromagnetyczne (zapobiegające zakłóceniom radiowym) oraz zmodyfikowany rozstaw punktów mocujących, co sprawia, że fizyczne akcesoria klawiaturowe z jednego rocznika mogą nie współpracować stabilnie z tabletem pochodzącym z innej serii produkcyjnej.
- Zarządzanie termiczne i punkty pomiarowe: Wraz z kolejnymi iteracjami płyt głównych modyfikacji ulegało rozmieszczenie termistorów (czujników temperatury NTC) w okolicach procesora Snapdragon i sekcji ładowania, co wpływa na zachowanie wewnętrznego oprogramowania układowego (firmware EC — Embedded Controller) sterującego dławieniem termicznym.
Typowe usterki w modelu Duet 3 Chromebook zależnie od generacji płyty
Kompaktowa budowa bez aktywnego chłodzenia (konstrukcja pasywna, pozbawiona wentylatora) sprawia, że wszystkie komponenty oddają ciepło przez miedziane radiatory i warstwy grafitowe bezpośrednio na tylną obudowę oraz tył matrycy. Zależnie od rocznika, serwis notuje zróżnicowane profile uszkodzeń:
- Brak reakcji na podłączenie ładowarki: Często spotykana usterka wynikająca z uszkodzenia kontrolera ładowania lub zwarcia w głównej linii zasilania (VBUS/VBAT). W starszych rocznikach problem bywa wywołany przeciążeniem niesymetrycznym na jednym z portów USB-C, podczas gdy w nowszych obserwuje się uszkodzenia diod zabezpieczających TVS (elementy chroniące przed wyładowaniami elektrostatycznymi ESD).
- Pętla restartu (bootloop) systemu ChromeOS: Objawia się zatrzymaniem urządzenia na białym ekranie z logo producenta lub komunikatem o uszkodzeniu systemu operacyjnego. Przyczyną bywa degradacja komórek pamięci masowej wlutowanej w płytę, błąd sumy kontrolnej w pamięci SPI Flash przechowującej mikrokod startowy lub zimne luty pod układem SoC (System on Chip — procesor zintegrowany z grafiką) powstałe na skutek naprężeń termicznych.
- Martwe strefy dotyku lub brak obrazu po upadku: Zintegrowany moduł wyświetlacza (sklejony klejem optycznym LOCA/OCA) jest niezwykle podatny na mikropęknięcia ścieżek sygnałowych. W niektórych rocznikach taśma sygnałowa przechodzi w pobliżu krawędzi magnesów ustalających pozycję etui, co przy uderzeniu mechanicznym prowadzi do jej nacięcia lub wysunięcia ze złącza ZIF (Zero Insertion Force).
- Brak wykrywania klawiatury magnetycznej: Usterka powiązana z utlenianiem styków pogo-pin, uszkodzeniem linii zasilającej magistrali szeregowej klawiatury lub przerwaniem ścieżki masy na płycie głównej.
Procedura diagnostyki i naprawy na poziomie komponentowym
Diagnoza poprzedza naprawę i w przypadku urządzeń hybrydowych opartych na architekturze ARM wymaga zastosowania zaawansowanych narzędzi pomiarowych. Ze względu na brak tradycyjnego BIOS-u znanego z architektury x86, proces weryfikacji stanu sprzętu przebiega według ściśle określonego protokołu.
Prace rozpoczynają się od bezpiecznego demontażu panelu ekranowego. W modelu Lenovo IdeaPad Duet 3 wyświetlacz jest fabrycznie wklejony w ramkę korpusu za pomocą specjalnych taśm montażowych o wysokiej sile spajania. Proces separacji wymaga kontrolowanego podgrzania obudowy na separatorze podciśnieniowym do bezpiecznej temperatury, która zmiękcza spoiwo bez ryzyka delaminacji (rozwarstwienia) filtrów polaryzacyjnych matrycy IPS czy uszkodzenia ogniw baterii znajdujących się bezpośrednio pod ekranem.
Po uzyskaniu dostępu do wnętrza płyty głównej następuje identyfikacja oznaczenia kodowego laminatu (np. platformy kodowej projektu). Inżynier przeprowadza inspekcję optyczną pod mikroskopem stereoskopowym, poszukując śladów korozji, przegrzań oraz mikropęknięć w strukturze spoiwa lutowniczego. Następnie wykonywane są pomiary rezystancji względem masy na wszystkich głównych cewkach przetwornic impulsowych (linii zasilania rdzenia procesora, pamięci RAM, kontrolera wejścia/wyjścia oraz magistrali zasilania ekranu). Pomiar ten pozwala natychmiast wykluczyć lub potwierdzić obecność zwarcia w newralgicznych węzłach elektrycznych.
W przypadku problemów z uruchamianiem podłączany jest analizator protokołu magistrali USB-PD oraz zasilacz laboratoryjny z precyzyjnym odczytem poboru prądu. Kształt krzywej poboru prądu w pierwszych milisekundach od podania napięcia pozwala określić, w której fazie sekwencji startowej (Power-Up Sequence) następuje zatrzymanie pracy kontrolera EC. W sytuacjach awarii oprogramowania układowego przeprowadzane jest programowanie kości pamięci flash w zewnętrznym programatorze z zachowaniem unikalnych danych sprzętowych (Hardware ID, numer seryjny, klucze kalibracyjne digitizera).
Wymiana uszkodzonych elementów biernych (kondensatorów SMD, rezystorów pomiarowych) oraz układów scalonych w obudowach QFN i BGA odbywa się na profesjonalnych stacjach lutowniczych na gorące powietrze (hot-air) oraz stacjach na podczerwień z precyzyjnym profilem termicznym. Zastosowanie odpowiedniego profilu zapobiega przegrzaniu cienkiego, wielowarstwowego laminatu płyty głównej. Jeśli uszkodzeniu uległ panel LCD, montowany jest fabrycznie nowy moduł ekranowy dobrany ściśle pod numer seryjny i rocznik urządzenia, co gwarantuje pełną zgodność z fabrycznym piórkiem dotykowym.
Ryzyka związane z niefachową ingerencją i doborem części
Konstrukcja Lenovo IdeaPad Duet 3 Chromebook 11 QCOM stawia bardzo wysokie wymagania dotyczące precyzji manualnej. Próby samodzielnej naprawy lub zlecenie prac podmiotom nieposiadającym doświadczenia z urządzeniami hybrydowymi wiążą się z szeregiem poważnych zagrożeń:
- Zniszczenie wyświetlacza podczas otwierania: Zastosowanie zbyt grubych narzędzi do podważania, punktowe przegrzanie ekranu zwykłą opalarką lub wprowadzenie otwieraka zbyt głęboko w obudowę prowadzi do nieodwracalnego przecięcia taśm digitizera, uszkodzenia matrycy lub stłuczenia szkła ochronnego.
- Przebicie pakietu baterii: Bateria w tym modelu zajmuje znaczną część powierzchni pod ekranem. Użycie ostrych narzędzi w trakcie demontażu niesie bezpośrednie ryzyko mechanicznego przebicia powłoki ogniwa litowo-polimerowego, co prowadzi do gwałtownej reakcji chemicznej i pożaru.
- Pomyłki w rewizjach podzespołów: Zamówienie na wolnym rynku panelu wyświetlacza lub baterii dedykowanej do innej rewizji rocznikowej Duet 3 skutkuje najczęściej brakiem reakcji na dotyk, błędnym skalowaniem obrazu lub permanentnym komunikatem o przegrzaniu akumulatora. W naszym serwisie stosowane są wyłącznie nowe, fabryczne komponenty dobierane bezbłędnie po numerze FRU (Field Replaceable Unit — unikalny numer katalogowy części serwisowej).
- Uszkodzenie mikroskopijnych złączy FPC: Złącza taśm na płycie głównej są miniaturowe i niezwykle kruche. Nieumiejętne podważenie zapinki zatrzaskowej prowadzi do wyłamania pinów, co wymaga skomplikowanej mikrolutowniczej wymiany całego gniazda pod mikroskopem.
Praktyka serwisowa i standardy obsługi
Jako niezależny serwis posiadający ponad 20 lat doświadczenia w naprawach elektroniki komputerowej, przeprowadziliśmy skuteczną diagnostykę i regenerację w ponad 10 000 urządzeń. Specyfika platformy ChromeOS na procesorach ARM wymaga połączenia wiedzy z zakresu mikrolutowania z głębokim zrozumieniem architektury niskopoziomowej.
Wszystkie naprawy realizowane są z zachowaniem rygorystycznych procedur ochrony antystatycznej ESD (Electrostatic Discharge — zabezpieczenie przed wyładowaniami elektrostatycznymi mogącymi uszkodzić wrażliwe struktury półprzewodnikowe). Na wykonane prace montażowe oraz zamontowane nowe komponenty udzielana jest gwarancja do 12 miesięcy. Czas realizacji naprawy z reguły nie przekracza 3 dni roboczych w przypadku konieczności przeprowadzenia zaawansowanych prac na płycie głównej, natomiast standardowe procedury konserwacyjne, czyszczenie czy rozwiązywanie problemów konfiguracyjnych realizowane są w czasie do 24 godzin.
Obsługa realizowana jest w wygodnym modelu dojazdowym — serwisant dociera na miejsce w czasie do 1 godziny na terenie Warszawy i okolic w promieniu 40 km. W przypadku konieczności wykonania naprawy laboratoryjnej wymagającej precyzyjnego lutowania BGA lub użycia mikroskopu, sprzęt odbierany jest przez naszego kierowcę w procedurze door-to-door (odbiór urządzenia bezpośrednio od klienta i zwrot po naprawie). W tym trybie diagnoza laptopa jest w pełni bezpłatna, a zasada braku opłat w przypadku braku możliwości usunięcia usterki obowiązuje w pełni. Dodatkowo, na cały okres trwania procedury serwisowej, zapewniamy bezpłatny laptop zastępczy bez kaucji i limitu czasowego, co pozwala zachować ciągłość pracy lub nauki.
Często zadawane pytania (FAQ)
Czy ekran z pierwszej wersji Lenovo IdeaPad Duet pasuje do nowszego Duet 3 Chromebook 11 QCOM?
Nie, panele te są całkowicie niekompatybilne. Modele różnią się przekątną ekranu, proporcjami matrycy, rozdzielczością, a przede wszystkim rodzajem złącza sygnałowego oraz protokołem obsługi digitizera. Próba podłączenia panelu z niewłaściwej generacji może doprowadzić do zwarcia na linii zasilania podświetlenia i uszkodzenia płyty głównej.
Dlaczego mój Chromebook przestał ładować się po podłączeniu nieoryginalnej ładowarki o dużej mocy?
Urządzenia Lenovo Duet 3 wymagają precyzyjnej komunikacji na liniach CC (Configuration Channel) w porcie USB-C w celu wynegocjowania odpowiedniego profilu napięciowego. Niskiej jakości zasilacze uniwersalne mogą podać zbyt wysokie napięcie przed zakończeniem procesu negocjacji, co prowadzi do przebicia kontrolera Power Delivery lub układu zabezpieczającego na płycie głównej.
Czy po wymianie płyty głównej lub pamięci konieczna jest ponowna aktywacja licencji ChromeOS?
System ChromeOS nie wymaga tradycyjnych kluczy licencyjnych znanych z innych środowisk. Istotne jest jednak prawidłowe zaprogramowanie pamięci Flash odpowiednim wsadem zawierającym właściwe sumy kontrolne oraz identyfikatory sprzętowe VPD (Vital Product Data — sektor przechowujący m.in. numer seryjny i region), co wykonujemy w ramach procedury naprawczej.
Czy uszkodzone gniazdo USB-C w tym modelu można wymienić bez wymiany całej płyty głównej?
Tak, wykonujemy precyzyjną wymianę pojedynczych gniazd USB-C lutowanych powierzchniowo i przewlekanie do laminatu płyty głównej. Wymiana samego złącza przy zachowaniu sprawnej reszty obwodu jest standardową procedurą mikrolutowniczą, co pozwala znacznie ograniczyć koszty w porównaniu do montażu nowej płyty.
