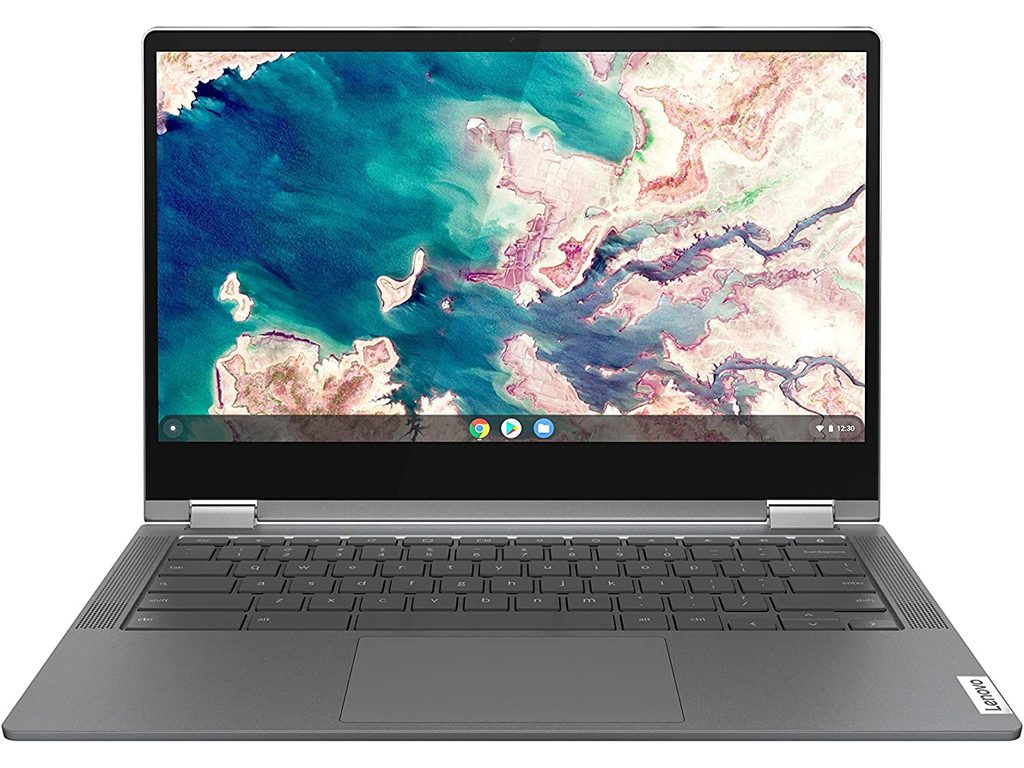

Serwis Lenovo Chromebook Flex 5 13 — na co zwrócić uwagę

Specyfika konstrukcji Lenovo Chromebook Flex 5 13 i typowe objawy usterek

Seria Lenovo Chromebook Flex 5 13 to urządzenia hybrydowe typu 2w1 (laptop z możliwością obrotu ekranu o 360 stopni i pracy w trybie tabletu). Kompaktowa obudowa, dotykowa matryca oraz system ChromeOS (lekki system operacyjny oparty na jądrze Linux i przeglądarce internetowej) sprawiają, że konstrukcja ta różni się pod wieloma względami od klasycznych laptopów biznesowych z rodziny ThinkPad czy modeli multimedialnych IdeaPad. Intensywna eksploatacja zawiasów, częste przenoszenie oraz specyficzna architektura zasilania przez porty USB-C Power Delivery (standard dostarczania zasilania o zmiennym napięciu przez złącze USB-C) generują określone wyzwania eksploatacyjne i serwisowe.

W codziennej praktyce serwisowej w modelach Lenovo Chromebook Flex 5 13 obserwuje się kilka powtarzających się grup symptomów świadczących o postępującej degradacji podzespołów lub nagłej awarii:

• Problemy z mechanizmem zawiasów i integralnością obudowy — opór przy otwieraniu pokrywy, trzaski w okolicach dolnych rogów ekranu, rozchodzenie się ramek matrycy czy wyłamywanie gwintów mocujących z metalowych lub plastikowych korpusów.
• Zaburzenia w torze zasilania i ładowania — brak reakcji na podłączenie zasilacza, powolne ładowanie, przerywanie procesu ładowania przy poruszeniu wtykiem USB-C, a także przegrzewanie się okolic kontrolera zasilania przy gnieździe.
• Nieprawidłowości w działaniu matrycy dotykowej — brak reakcji na dotyk w określonych strefach (martwe pola digitizera, czyli warstwy dotykowej), samoczynne rejestrowanie dotknięć (tzw. ghost touching), migotanie podświetlenia lub całkowity brak obrazu przy zachowanej pracy diod sygnalizacyjnych.
• Błędy systemowe i weryfikacji oprogramowania układowego — pojawienie się komunikatu o uszkodzeniu lub braku systemu operacyjnego („ChromeOS is missing or damaged”), brak możliwości przejścia procedury odzyskiwania systemu (Recovery Mode) czy zapętlenie procedury startowej (tzw. bootloop).
• Przegrzewanie się układu chłodzenia — nadmierny hałas wentylatora, gwałtowne spadki wydajności procesora pod obciążeniem (thermal throttling, czyli automatyczne obniżanie taktowania rdzeni w celu ochrony przed przegrzaniem) oraz samoczynne wyłączanie się komputera.

Podatność mechaniczna zawiasów 360 stopni i uszkodzenia digitizera

Konstrukcja zawiasu 360 stopni w urządzeniach Lenovo Chromebook Flex 5 13 musi zapewniać stały opór w każdej pozycji roboczej: od klasycznego laptopa, przez tryb namiotu i podstawki, aż po płaski tablet. Ze względu na działanie dużych sił dźwigni podczas obracania klapy, miejsca mocowania zawiasów do klapy matrycy (zintegrowane tuleje mosiężne wtopione w tworzywo lub klejone do aluminium) podlegają ciągłemu zmęczeniu materiałowemu. W przypadku zatarcia mechanizmu obrotowego dochodzi do wyrywania mocowań, co z kolei wywiera bezpośredni nacisk punktowy na krawędź szklanej tafli wyświetlacza.

W modelu Flex 5 13 matryca LCD (wyświetlacz ciekłokrystaliczny) jest trwale zespolona z digitizerem (panelem dotykowym) za pomocą przezroczystego kleju optycznego LOCA/OCA. Taka budowa oznacza, że uszkodzenie mechaniczne zawiasu bardzo często prowadzi do pęknięcia szklanej powierzchni ekranu lub naderwania delikatnej taśmy transmisyjnej eDP (Embedded DisplayPort — wewnętrzny standard przesyłania sygnału wideo). Skutkiem jest utrata funkcji dotykowych, powstawanie pasów na ekranie lub całkowity zanik obrazu. Naprawa w takim wariancie wymaga precyzyjnej wymiany kompletnego modułu wyświetlacza wraz z odpowiednim zregenerowaniem lub wymianą korpusu i regulacją siły docisku zawiasów.

Układ zasilania USB-C Power Delivery i sekcja ładowania baterii

Lenovo Chromebook Flex 5 13 wykorzystuje symetryczne porty USB-C do ładowania akumulatora, transferu danych oraz przesyłania obrazu DisplayPort Alt Mode. Za poprawną negocjację napięcia (zwykle między 5V a 20V) odpowiada dedykowany układ scalony — kontroler PD (Power Delivery Controller) współpracujący z przetwornicą ładowania (charger IC). Ze względu na bezpośrednie połączenie z portem zewnętrznym, elementy te są szczególnie narażone na uszkodzenia wywołane wyładowaniami elektrostatycznymi (ESD), przepięciami z sieci energetycznej oraz stosowaniem nieoryginalnych zasilaczy o niestabilnych parametrach prądowo-napięciowych.

Uszkodzenie kontrolera ładowania objawia się najczęściej zablokowaniem sekcji zasilania na podstawowym napięciu 5V i brakiem przełączenia na wyższe napięcie robocze 20V, co uniemożliwia ładowanie wbudowanego pakietu ogniw litowo-polimerowych. Częstym zjawiskiem jest również fizyczne wyrobienie pinów wewnątrz gniazda USB-C montowanego w technologii SMD (montaż powierzchniowy). Przerwanie ciągłości połączeń lutowanych między gniazdem a płytą główną prowadzi do powstawania mikroskopijnych łuków elektrycznych, wypalania laminatu PCB (płytki drukowanej) oraz degradacji sąsiadujących linii sygnałowych magistrali danych.

Architektura pamięci eMMC/NVMe i błędy oprogramowania układowego ChromeOS

W zależności od konfiguracji sprzętowej, Lenovo Chromebook Flex 5 13 wyposażony jest w pamięć masową w postaci wlutowanego układu eMMC (zintegrowana karta pamięci flash) lub wymiennego dysku SSD M.2 NVMe (pamięć półprzewodnikowa o wysokiej przepustowości). W modelach z pamięcią eMMC awaria komórek flash oznacza brak możliwości odczytu partycji systemowych i błąd inicjalizacji środowiska ChromeOS. System wyświetla wówczas charakterystyczny biały ekran z monitem o konieczności przeprowadzenia procedury Recovery.

W strukturze bezpieczeństwa ChromeOS kluczową rolę odgrywa układ zabezpieczający Titan C (kryptograficzny mikrokontroler Google odpowiedzialny za zweryfikowany rozruch — Verified Boot). Jeśli suma kontrolna oprogramowania w pamięci flash SPI (nieulotna pamięć BIOS/UEFI) nie zgadza się z kluczem kryptograficznym zapisanym w układzie zabezpieczającym, procedura startowa zostaje natychmiast przerwana. Naprawa w takich przypadkach wymaga zaawansowanej diagnostyki pamięci masowej, weryfikacji poprawności zasilania kości pamięci flash oraz przywrócenia integralności obrazu firmware za pomocą dedykowanych programatorów układowych.

Procedura diagnostyczna i proces naprawy serwisowej

Prawidłowe usunięcie usterki w urządzeniach Lenovo z serii Chromebook wymaga wieloetapowego procesu pomiarowego, który eliminuje ryzyko błędnej interpretacji objawów. Nasz zespół, posiadający ponad 20 lat doświadczenia w naprawach elektroniki komputerowej i mający na koncie ponad 10 000 naprawionych urządzeń, stosuje ustandaryzowaną procedurę:

• Wstępna weryfikacja toru zasilania — podłączenie płyty głównej do zasilacza laboratoryjnego z precyzyjnym odczytem poboru prądu. Analiza zachowania linii głównych (główna linia zasilania VBUS, linie Always-On generujące napięcia pomocnicze 3.3V i 5V) pozwala na zlokalizowanie zwarć lub przerw w obwodach.
• Diagnostyka termowizyjna — badanie laminatu płyty głównej przy użyciu kamery termowizyjnej w celu wykrycia elementów pasywnych (kondensatory ceramiczne MLCC) lub układów scalonych wykazujących nieprawidłową temperaturę pracy wskutek wewnętrznego przebicia.
• Pomiary oscyloskopowe — sprawdzenie obecności przebiegów zegarowych na generatorach kwarcowych, transmisji na szynach I2C/SMBus (magistrale komunikacji między układem KBC, przetwornicami i baterią) oraz stabilności napięć zasilających procesor.
• Naprawa mikrolutownicza — wymiana uszkodzonych gniazd USB-C, kontrolerów zasilania w obudowach QFN/BGA, tranzystorów MOSFET oraz regeneracja uszkodzonych ścieżek sygnałowych pod mikroskopem stereoskopowym. Stosowane są wyłącznie nowe komponenty, co zapewnia pełną zgodność z parametrami fabrycznymi.
• Regeneracja elementów mechanicznych — odbudowa zerwanych mocowań gwintowych w korpusie przy użyciu dwuskładnikowych żywic epoksydowych o podwyższonej odporności termicznej i mechanicznej, wraz z profesjonalnym poluzowaniem i przesmarowaniem zawiasów w celu zmniejszenia naprężeń.
• Konserwacja układu odprowadzania ciepła — demontaż radiatora, czyszczenie komory wentylatora z zanieczyszczeń stałych oraz aplikacja nowej pasty termoprzewodzącej o wysokim współczynniku przewodzenia ciepła na rdzeń procesora.
• Rygorystyczne testy końcowe — wielogodzinne testy stabilności pod obciążeniem (stress test), weryfikacja kalibracji panelu dotykowego, kontrola cykli ładowania/rozładowania baterii oraz testy transmisji danych na wszystkich portach peryferyjnych.

Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter awarii na to pozwala. W przypadku konieczności wykonania skomplikowanych prac mikrolutowniczych czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, natomiast podstawowe czyszczenie układu chłodzenia i konserwacja termiczna zamyka się w czasie do 24 godzin. Na wykonane usługi oraz wymienione elementy udzielana jest gwarancja do 12 miesięcy.

Błędy przy próbach samodzielnej naprawy urządzenia

Samodzielna ingerencja w konstrukcję Lenovo Chromebook Flex 5 13 wiąże się z podwyższonym ryzykiem pogłębienia usterki ze względu na miniaturyzację podzespołów oraz specyfikę montażu elementów dotykowych. Najczęściej spotykane błędy to:

• Próby klejenia pękniętej obudowy klejami cyjanoakrylowymi — powszechnie stosowane szybkoschnące kleje nie posiadają elastyczności wymaganej przy pracy zawiasu 360 stopni. Opary kleju powodują zmatowienie powierzchni szklanych i plastikowych, a sam klej wnika w mechanizm zawiasu, trwale go blokując i doprowadzając do natychmiastowego pęknięcia ekranu przy pierwszej próbie zamknięcia klapy.
• Podważanie ramki ekranu ostrymi narzędziami metalowymi — matryca zespolona z digitizerem posiada krawędzie niezwykle wrażliwe na naprężenia zginające. Użycie metalowego otwieraka bez uprzedniego, równomiernego podgrzania obrzeży prowadzi do mikropęknięć warstwy szkła i nieodwracalnego zniszczenia ścieżek dotykowych.
• Ignorowanie procedury odłączania zasilania wewnętrznego — odpinanie lub wpinanie taśmy matrycy eDP przy podłączonej baterii głównej skutkuje zwarciem linii zasilania podświetlenia (często rzędu kilkunastu woltów) z niskonapięciowymi liniami sygnałowymi procesora (1.8V lub 3.3V). Prowadzi to do natychmiastowego, trwałego uszkodzenia mostka hybrydowego w strukturze procesora.
• Niepoprawne lutowanie gniazd USB-C — wielopinowe gniazda USB-C w standardzie Power Delivery posiadają ukryte rzędy pinów pod obudową. Próby ich wymiany bez użycia stacji lutowniczej na gorące powietrze (hot-air) z precyzyjną kontrolą profilu temperaturowego kończą się przegrzaniem laminatu, zwarciem pinów zasilania z liniami transmisyjnymi i spaleniem kontrolera KBC (Embedded Controller) lub procesora.

Organizacja obsługi serwisowej i wygoda użytkownika

Świadczenie usług serwisowych odbywa się w elastycznym modelu dopasowanym do potrzeb użytkowników. Dojazd serwisanta lub kierowcy realizowany jest do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km, w trybie pracy 24/7. W przypadku napraw wymagających specjalistycznego zaplecza pomiarowo-lutowniczego, sprzęt odbierany jest bezpośrednio przez naszego kierowcę w procedurze door-to-door (odbiór od klienta i dostarczenie po naprawie).

W wariancie transportowym door-to-door diagnoza stanu technicznego komputera jest bezpłatna. Jeśli naprawa nie zostanie zrealizowana, klient nie ponosi kosztów procedury weryfikacyjnej. Na cały czas trwania prac serwisowych istnieje możliwość skorzystania z bezpłatnego laptopa zastępczego, który wydawany jest bez konieczności wpłacania kaucji i bez ograniczeń czasowych. Po zakończeniu prac wystawiana jest faktura bez VAT wraz z dokumentem gwarancyjnym.

Najczęściej zadawane pytania (FAQ)

Czy w modelu Lenovo Chromebook Flex 5 13 można wymienić samą szybkę dotykową bez wymiany ekranu LCD?
Odpowiedź: Ze względu na fabryczne laminowanie warstwy dotykowej (digitizera) z panelem ciekłokrystalicznym klejem optycznym, technologicznie poprawną i trwałą metodą naprawy jest wymiana kompletnego, fabrycznie nowego modułu wyświetlacza. Próby rozwarstwiania w warunkach pozaprodukcyjnych niosą wysokie ryzyko uszkodzenia filtrów polaryzacyjnych i powstawania plam na obrazie.

Co oznacza błąd „ChromeOS is missing or damaged” i czy da się uratować dane?
Odpowiedź: Komunikat ten oznacza naruszenie integralności partycji systemowych, uszkodzenie oprogramowania układowego (firmware) lub fizyczną usterkę nośnika pamięci masowej (eMMC/NVMe). Z uwagi na specyfikę systemu ChromeOS, większość danych użytkownika jest domyślnie synchronizowana z chmurą Google, co zabezpiecza pliki. Jeśli usterka ma charakter logiczny, przeprowadzana jest bezpieczna reinstalacja oprogramowania; w przypadku uszkodzenia sprzętowego pamięci konieczna jest naprawa toru zasilania lub wymiana nośnika.

Dlaczego zawias w laptopie zaczął ciężko pracować i unosić obudowę?
Odpowiedź: Wraz z upływem czasu fabryczny smar w zawiasach ulega degradacji i wymieszaniu z kurzem, co zwiększa opór tarcia. Siła potrzebna do otwarcia klapy przekracza wówczas wytrzymałość plastikowych gniazd i metalowych gwintów montażowych wewnątrz korpusu. Wymagana jest niezwłoczna interwencja serwisowa obejmująca regulację siły docisku zawiasu oraz rekonstrukcję mocowań, aby zapobiec pęknięciu matrycy.

Czy naprawa gniazda ładowania USB-C wymaga wymiany całej płyty głównej?
Odpowiedź: W większości przypadków nie ma konieczności wymiany całej płyty głównej. Wykonujemy precyzyjną wymianę samego uszkodzonego portu USB-C w technologii mikrolutowniczej oraz ewentualną wymianę towarzyszących układów zabezpieczających i kontrolerów Power Delivery, co pozwala przywrócić pełną sprawność urządzenia przy zachowaniu oryginalnego podzespołu bazowego.
