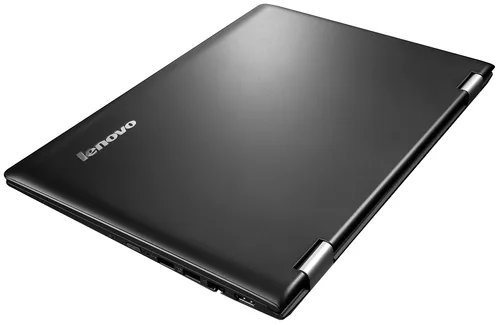

Konstrukcje konwertowalne z obrotowym ekranem, do których zalicza się Lenovo Flex 3 14 (warianty o oznaczeniach kodowych Flex 3-1470 oraz Flex 3-1480), łączą w sobie cechy tradycyjnego notebooka z funkcjonalnością tabletu. Ze względu na obecność zawiasów o 360-stopniowym zakresie ruchu, zintegrowanego digitizera (warstwy dotykowej odpowiedzialnej za rozpoznawanie gestów i dotyku) oraz specyficznie wyprofilowanej obudowy, zapotrzebowanie na podzespoły wymienne w tym modelu jest zróżnicowane. Choć od debiutu rynkowego tej serii upłynął już pewien czas, dostępność nowych komponentów na rynku serwisowym pozostaje na stabilnym poziomie, pod warunkiem korzystania ze sprawdzonych kanałów dystrybucji elementów bazowych.
W przypadku laptopów o konstrukcji hybrydowej najczęstszemu zużyciu lub uszkodzeniom podlegają elementy mechaniczne, moduły zasilania, a także komponenty układu chłodzenia i wyświetlania obrazu. W niezależnym serwisie laptopów Lenovo regularnie przeprowadzamy weryfikację stanów magazynowych oraz źródeł dostaw, co pozwala na sprawne pozyskiwanie fabrycznie nowych elementów konstrukcyjnych i elektronicznych.
Charakterystyka podzespołów i stopień ich dostępności w Lenovo Flex 3 14
Struktura wewnętrzna Lenovo Flex 3 14 determinuje to, które elementy można wymienić jako niezależne moduły, a które wymagają bardziej zaawansowanych procedur montażowych lub sprowadzenia dedykowanych złożeń.
- Moduł ekranu i digitizer: W modelu Flex 3 14 matryca LCD (wyświetlacz ciekłokrystaliczny) występuje najczęściej w wersji zespolonej z szybą dotykową i ramką montażową. Dostępne są nowe panele o rozdzielczości HD oraz Full HD w technologii IPS (In-Plane Switching, technologia zapewniająca szerokie kąty widzenia i wierne odwzorowanie barw). Fabrycznie nowe moduły są bez problemu osiągalne u wyspecjalizowanych dystrybutorów.
- Zawiasy i elementy obudowy: Mechanizm zawiasów 360 stopni generuje znaczne opory podczas obracania pokrywy matrycy. Z tego względu metalowe ramiona zawiasów oraz gniazda montażowe w klapie górnej (back cover) i kadłubku dolnym (palmrest) ulegają z czasem wyłamaniu. Nowe zawiasy lewe i prawe, a także fabrycznie nowe elementy plastikowe i aluminiowe obudowy są stale dostępne w wyspecjalizowanych hurtowniach podzespołów.
- Bateria i układ zasilania: Akumulatory litowo-polimerowe stosowane w tej serii posiadają określoną żywotność liczoną w cyklach ładowania. Nowe, certyfikowane pakiety ogniw o odpowiedniej pojemności i napięciu nominalnym są łatwo dostępne. Podobnie sytuacja wygląda z wewnętrznymi gniazdami zasilania DC-in (gniazdo prądu stałego montowane na dedykowanym przewodzie), co eliminuje konieczność lutowania w przypadku ich mechanicznego wyrobienia.
- Taśma matrycy (eDP): Przewód sygnałowy eDP (embedded DisplayPort, magistrala przesyłająca sygnał wideo oraz dane dotyku do płyty głównej) z racji ciągłego zginania podczas obracania ekranu ulega przerwaniu żył sygnałowych. Dostępność nowych wiązek sygnałowych jest bardzo dobra.
- Klawiatura i touchpad: Klawiatura w Lenovo Flex 3 14 jest elementem zgrzewanym z górną obudową (palmrestem). Dostępne są zarówno całe kompletne panele z fabrycznie osadzoną klawiaturą, jak i pojedyncze nowe moduły klawiatury przeznaczone do wgrzania w oryginalną strukturę nośną.
- Komponenty chłodzenia: Wentylatory oraz radiatory miedziane odprowadzające ciepło z procesora i opcjonalnego układu graficznego są powszechnie dostępne jako fabrycznie nowe zamienniki lub elementy OEM.
Objawy uszkodzeń podzespołów i przyczyny problemów z działaniem
Eksploatacja urządzeń z serii Flex wiąże się ze specyficznymi naprężeniami materiałowymi. Do najczęstszych objawów sygnalizujących konieczność wymiany określonych części należą:
Rozwarstwianie się obudowy w narożnikach przy próbie otwarcia lub zmiany trybu pracy laptopa wskazuje na zatarcie prowadnic zawiasu i wyłamanie tulei mosiężnych z plastikowych mocowań. Brak reakcji na dotyk na wybranym obszarze ekranu, tak zwane "dotknięcia widmo" (phantom touches, samoczynne wywoływanie kliknięć przez uszkodzony kontroler dotyku) lub pęknięcia powierzchni szklanej oznaczają konieczność wymiany całego zespołu digitizera.
Migotanie obrazu, zanikanie podświetlenia przy zmianie kąta nachylenia ekranu czy pojawianie się pionowych pasów to bezpośredni skutek zmęczenia materiałowego taśmy sygnałowej lub uszkodzenia samej matrycy. Nagłe wyłączanie się sprzętu podczas pracy na baterii, brak ładowania pomimo sprawnego zasilacza czy spuchnięcie obudowy w okolicy gładzika świadczą o degradacji ogniw akumulatora.
Głośna praca wentylatora, terkotanie łożyska ślizgowego oraz szybkie osiąganie wysokich temperatur i throttling termiczny (zjawisko automatycznego obniżania taktowania zegara procesora w celu ochrony przed przegrzaniem) wskazują na zużycie mechaniczne wentylatora lub degradację ciekłych nośników ciepła w rurkach cieplnych (heatpipe).
Procedura diagnostyczna i proces doboru części zamiennych
W procesie naprawy Lenovo Flex 3 14 kluczowe znaczenie ma precyzyjna identyfikacja rewizji sprzętowej. Warianty Flex 3-1470 oraz Flex 3-1480 różnią się generacjami procesorów, konfiguracją magistrali płyty głównej, a w niektórych przypadkach także wyprowadzeniami pinów na taśmach połączeniowych i typem zastosowanego kontrolera dotyku.
Podstawą procesu jest weryfikacja oznaczeń FRU (Field Replaceable Unit, unikalny numer identyfikacyjny podzespołu stosowany w nomenklaturze technicznej Lenovo). Dobór części wyłącznie na podstawie numeru FRU lub bezpośredniego oznaczenia producenta komponentu gwarantuje pełną zgodność elektryczną, mechaniczną oraz programową (kompatybilność z firmware UEFI/BIOS).
Diagnostyka obejmuje pomiary rezystancji i napięć na głównych liniach zasilania, testowanie integralności sygnałów na złączach FPC (Flexible Printed Circuit, złącza taśm elastycznych) oraz weryfikację parametrów termicznych pod kontrolowanym obciążeniem. W przypadku montażu nowych części stosujemy wyłącznie fabrycznie nowe elementy, co eliminuje ryzyko ukrytych wad materiałowych występujących w podzespołach z demontażu. Po zamontowaniu nowych komponentów przeprowadzana jest pełna kalibracja matrycy dotykowej, testy obciążeniowe układu zasilania oraz kontrola stabilności zawiasów.
Ryzyko związane z samodzielnym doborem i montażem komponentów
Próby samodzielnego zakupu i montażu części do Lenovo Flex 3 14 niosą ze sobą ryzyko pomyłek wynikających z subtelnych różnic konstrukcyjnych:
Zakup samej szyby dotykowej bez matrycy LCD w celu jej rozwarstwienia i ponownego sklejenia w warunkach domowych niemal zawsze kończy się uszkodzeniem delikatnego panelu ciekłokrystalicznego lub powstaniem pęcherzy powietrza w warstwie kleju optycznego OCA (Optically Clear Adhesive). Bez użycia komory bezpyłowej i autoklawu ciśnieniowego prawidłowa regeneracja takiego modułu jest niewykonalna.
Stosowanie nieoryginalnych, tanich zamienników baterii bez odpowiednich układów zabezpieczających BMS (Battery Management System, układ elektroniczny monitorujący napięcie, temperaturę i prąd ogniw) może prowadzić do niestabilnej pracy kontrolera ładowania na płycie głównej, a w skrajnych przypadkach do przegrzania urządzenia.
Niewłaściwy dobór taśmy matrycy (np. wersji obsługującej wyłącznie rozdzielczość HD do matrycy Full HD) skutkuje brakiem obrazu lub uszkodzeniem bezpieczników na linii zasilania podświetlenia matrycy VBL+ na płycie głównej. Błędem bywa także dokręcanie poluzowanych zawiasów bez uprzedniej regeneracji wyłamanych gwintów w obudowie, co przy pierwszej próbie zamknięcia pokrywy doprowadza do zmiażdżenia krawędzi matrycy.
Obsługa techniczna i organizacja napraw
Nasz niezależny serwis urządzeń marki Lenovo realizuje naprawy w wygodnym modelu dojazdowym. Zapewniamy dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km. Specjalista może zweryfikować usterkę bezpośrednio na miejscu, a w przypadku konieczności przeprowadzenia prac wymagających specjalistycznej aparatury lub wymiany złożeń ekranowych, sprzęt jest bezpiecznie transportowany przez kierowcę w procedurze door-to-door.
Darmowa diagnoza dotyczy wyłącznie laptopa przekazanego do naprawy w trybie door-to-door. W przypadku odbioru sprzętu przez kierowcę i rezygnacji z naprawy po przedstawieniu planu technicznego, weryfikacja stanu urządzenia pozostaje bezpłatna. Wizyta serwisanta na miejscu u klienta wiąże się z opłatą za wykonaną pracę diagnostyczną i techniczną, przy czym sam dojazd jest bezpłatny.
Czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, co wynika z bezpośredniego dostępu do bazy nowych podzespołów. Procedury konserwacyjne, czyszczenie układu chłodzenia oraz przyspieszanie działania systemu realizujemy w czasie do 24 godzin. Na montowane, fabrycznie nowe części oraz wykonane usługi udzielana jest gwarancja do 12 miesięcy. Na czas trwania procedur serwisowych zapewniamy bezpłatny laptop zastępczy, który udostępniany jest bez kaucji i bez limitu czasowego.
Najczęściej zadawane pytania (FAQ)
Czy do Lenovo Flex 3 14 można dokupić samą szybę dotykową, czy trzeba wymieniać cały ekran?
Odpowiedź: Choć na rynku wtórnym spotyka się pojedyncze szyby, technologicznie prawidłowa i trwała naprawa wymaga wymiany kompletnego, fabrycznie zespolonego modułu składającego się z matrycy LCD, digitizera i ramki. Zapewnia to idealne spasowanie, brak zanieczyszczeń między warstwami oraz bezbłędne działanie funkcji dotykowych.
Czy w modelu Flex 3 14 można rozbudować pamięć RAM i wymienić dysk na szybszy?
Odpowiedź: Tak, w konstrukcji tej zastosowano standardowy slot na pamięć RAM typu DDR3L oraz złącze dyskowe SATA na nośnik w formacie 2,5 cala. Dostępność nowych, szybkich dysków SSD (Solid State Drive) oraz kości pamięci jest pełna, a ich montaż znacząco podnosi wydajność urządzenia w codziennych zastosowaniach.
Co zrobić, jeśli zawias stawia bardzo duży opór i wyłamuje obudowę?
Odpowiedź: Należy natychmiast zaprzestać otwierania i zamykania pokrywy ekranu, aby uniknąć pęknięcia matrycy. W takiej sytuacji konieczna jest wymiana zawiasów na nowe oraz odbudowa lub wymiana uszkodzonych elementów nośnych obudowy (palmrestu lub klapy matrycy).
Jak sprawdzić, która wersja baterii jest odpowiednia dla danego egzemplarza Flex 3 14?
Odpowiedź: Weryfikacji dokonuje się na podstawie numeru seryjnego urządzenia, numeru FRU nadrukowanego na oryginalnym akumulatorze oraz dokładnego oznaczenia modelu (Flex 3-1470 lub Flex 3-1480). Pozwala to dobrać nowy pakiet ogniw o w pełni zgodnych parametrach elektrycznych.
