Lenovo V155-15API-81V50004SP — diagnostyka i typowe punkty awaryjności

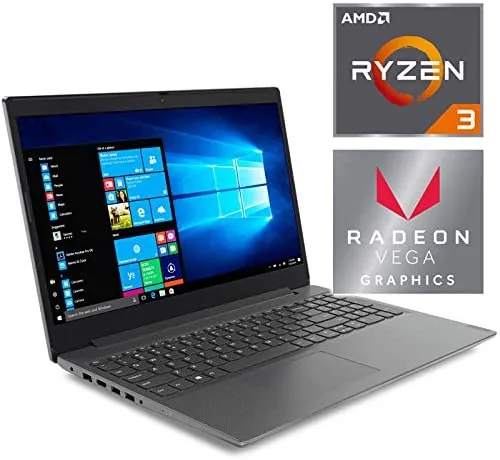

Charakterystyka techniczna modelu Lenovo V155-15API i specyfika usterkowości

Model Lenovo V155-15API o oznaczeniu kodowym 81V50004SP to konstrukcja należąca do serii V, stworzona głównie z myślą o małych biurach, pracy administracyjnej oraz placówkach edukacyjnych. Wewnątrz urządzenia zastosowano platformę opartą na procesorze AMD z serii Ryzen lub Athlon ze zintegrowanym układem graficznym Radeon Vega. Z technicznego punktu widzenia jest to konstrukcja łącząca budżetowe materiały obudowy z płytą główną o wysokim stopniu integracji podzespołów. Procesor (CPU) oraz układ graficzny (GPU) stanowią jeden układ scalony wlutowany bezpośrednio w laminat płyty głównej (BGA — Ball Grid Array, technologia montażu powierzchniowego z wykorzystaniem kulek cynowych).

Z perspektywy wieloletniej praktyki serwisowej model ten wykazuje powtarzalny schemat usterek, wynikający zarówno ze specyfiki termicznej architektury AMD, jak i z mechanicznej konstrukcji obudowy. Ograniczona sztywność dolnej części kadłubka oraz zawiasy montowane bezpośrednio do plastikowych gniazd z mosiężnymi tulejami gwintowanymi (tzw. insertami) sprawiają, że naprężenia mechaniczne podczas otwierania klapy matrycy przenoszą się na newralgiczne komponenty wewnętrzne. Poniższa analiza omawia kluczowe symptomy awarii, ich źródła elektromechaniczne oraz procedury weryfikacyjne stosowane podczas napraw.

Typowe objawy awarii w Lenovo V155-15API

Usterki w opisywanym modelu manifestują się na kilka charakterystycznych sposobów, zależnie od stopnia degradacji poszczególnych modułów funkcjonalnych płyty głównej lub elementów pasywnych:

• Brak reakcji na przycisk zasilania — urządzenie nie pobiera prądu z zasilacza, dioda sygnalizacyjna przy gnieździe ładowania nie świeci lub miga nieregularnie. Wskazuje to z reguły na zwarcie w głównej linii zasilania (linia B+ / VIN o napięciu wejściowym z zasilacza) lub uszkodzenie kontrolera ładowania (układu chargera odpowiedzialnego za zarządzanie prądem baterii i zasilacza).
• Włączanie się bez obrazu (czarny ekran) — wentylator układu chłodzenia obraca się ze stałą lub maksymalną prędkością, diody stanu świecą, lecz na matrycy LCD nie pojawia się podświetlenie ani treść obrazu. Objaw ten najczęściej wiąże się z uszkodzeniem pamięci wsadowej BIOS/UEFI (błąd sumy kontrolnej oprogramowania układowego), degradacją połączeń BGA procesora APU (Accelerated Processing Unit) lub problemem w sekcji zasilania pamięci operacyjnej DDR4.
• Cykliczny restart (bootloop) — laptop uruchamia się na kilka sekund, po czym samoczynnie wyłącza i próbuje wystartować ponownie. Jest to typowa reakcja zabezpieczeń przetwornic impulsowych na nieprawidłowy poziom napięcia na którejkolwiek z cewek zasilających.
• Przegrzewanie się i wyłączanie pod obciążeniem — zjawisko thermal throttlingu (automatycznego obniżania taktowania zegara procesora w celu uniknięcia uszkodzenia termicznego) prowadzące do nagłego odcięcia zasilania w trakcie intensywniejszej pracy biurowej lub odtwarzania wideo wysokiej rozdzielczości.
• Wyłamanie zawiasów i rozwarstwienie obudowy — opór stawiany przez fabrycznie zaciśnięte zawiasy prowadzi do wyrwania tulei mosiężnych z plastiku dolnej obudowy (dolnego kadłubka) lub klapy matrycy. W skrajnych przypadkach wyłamany zawias uszkadza taśmę sygnałową eDP (Embedded DisplayPort — magistralę przesyłającą obraz z płyty głównej do matrycy), co może doprowadzić do zwarcia linii zasilania podświetlenia (często 19V) bezpośrednio z liniami danych procesora.
• Niewykrywanie dysku SSD lub pamięci RAM — niestabilna praca magistrali PCIe/SATA objawiająca się komunikatami o braku urządzenia rozruchowego (brak bootowalnego nośnika pamięci masowej).

Przyczyny i źródła problemów elektromechanicznych

Dokładna weryfikacja usterki wymaga zrozumienia architektury układowej płyty głównej stosowanej w Lenovo V155-15API. Wyróżniamy kilka głównych obszarów generujących problemy techniczne:

1. Zasilanie główne i układy przetwornic (Buck Converters)

Na płycie głównej znajduje się szereg przetwornic impulsowych (układów obniżających napięcie wejściowe z zasilacza do wartości wymaganych przez poszczególne podzespoły, np. 5V, 3.3V, 1.2V dla RAM, czy poniżej 1V dla rdzeni CPU). W modelu tym stosunkowo często dochodzi do przebicia kluczy MOSFET (tranzystorów polowych z izolowaną bramką pracujących w sekcji zasilania) w linii wysokiego napięcia. Taki stan powoduje przejście zasilacza w tryb zabezpieczenia zwarciowego i całkowite odcięcie zasilania płyty.

2. Kontroler wbudowany (KBC / EC) i oprogramowanie układowe

Układ KBC (Keyboard Controller / Embedded Controller) odpowiada za sekwencję startową płyty (Power On Sequence — ściśle zdefiniowaną kolejność załączania poszczególnych napięć po naciśnięciu włącznika). W Lenovo V155-15API zastosowano programowalny układ EC, którego wewnętrzny mikrokod lub pamięć SPI Flash (pamięć nieulotna przechowująca wsad BIOS) mogą ulec uszkodzeniu w wyniku skoków napięcia, niepoprawnych aktualizacji automatycznych systemu lub problemów z baterią podtrzymującą zegar czasu rzeczywistego (RTC).

3. Konstrukcja układu chłodzenia i degradacja pasty termoprzewodzącej

Układ chłodzenia w Lenovo V155-15API składa się z pojedynczej rurki cieplnej (heatpipe — miedzianego przewodu cieplnego wypełnionego cieczą roboczą pracującą w cyklu parowania i skraplania) oraz niewielkiego radiatora przedmuchiwanego przez wentylator odśrodkowy. W warunkach pracy biurowej lub edukacyjnej lamele radiatora ulegają szybkiemu zapyleniu, a fabryczna pasta termoprzewodząca traci swoje właściwości elastyczne i zdolność do efektywnego przekazywania ciepła. Wysoka temperatura pracy przyspiesza degradację połączeń lutowanych pod układem BGA oraz elektrolitycznych kondensatorów filtrujących.

4. Naprężenia mechaniczne i konstrukcja zawiasów

Zastosowany w tym modelu mechanizm zawiasów charakteryzuje się wysokim oporem tarcia, który z upływem czasu rośnie w wyniku gromadzenia się kurzu i mikroskopijnych zanieczyszczeń w mechanizmie osiowym. Tworzywo sztuczne obudowy pod wpływem ciągłych sił gnących oraz podwyższonej temperatury wewnątrz kadłubka ulega zmęczeniu materiałowemu i pęka w miejscach zgrzewania metalowych insertów.

Metodyka diagnostyki i procedury naprawcze w wyspecjalizowanym serwisie

Prawidłowe usunięcie usterki w modelu Lenovo V155-15API wyklucza działania doraźne. Proces naprawy realizowany jest zgodnie ze standardami inżynierii elektronicznej i obejmuje szereg procedur laboratoryjnych:

Pomiary laboratoryjne płyty głównej

Prace diagnostyczne rozpoczynają się od demontażu płyty głównej i przeprowadzenia inspekcji pod mikroskopem stereoskopowym w celu wykrycia ewentualnych mikropęknięć, śladów korozji czy przegrzanych elementów SMD (Surface Mounted Devices — miniaturowych komponentów montowanych powierzchniowo). Następnie wykonywane są pomiary rezystancji na wszystkich cewkach przetwornic względem masy, co pozwala natychmiast zlokalizować zablokowaną lub zwartą gałąź zasilania (np. zwarcie w linii +3VALW lub +5VALW — napięć stale obecnych po podłączeniu zasilacza).

W przypadku wykrycia zwarcia o niskiej oporności stosuje się próbę zwarciową przy użyciu zasilacza laboratoryjnego z regulacją prądową oraz kamery termowizyjnej. Kamera w ułamku sekundy rejestruje komponent emitujący nadmiarowe ciepło (np. uszkodzony kondensator ceramiczny MLCC lub przebity sterownik przetwornicy PWM), co zapobiega termicznemu uszkodzeniu samego laminatu płyty.

Programowanie pamięci Flash i układów KBC

W przypadku problemów z sekwencją startową, brakiem obrazu lub problemami z działaniem wentylatorów weryfikowana jest zawartość pamięci SPI Flash. Układ jest wylutowywany lub programowany w układzie za pomocą dedykowanego programatora sprzętowego. Wgrywany jest fabryczny, czysty wsad oprogramowania układowego z wyczyszczonym regionem ME/TXE (zarządzającym inicjalizacją platformy sprzętowej) oraz przeniesionymi danymi unikalnymi płyty (numer seryjny, klucz systemu operacyjnego DMI — Desktop Management Interface).

Regeneracja i rekonstrukcja mocowań mechanicznych

W przypadku uszkodzeń mechanicznych kadłubka naprawa nie polega na powierzchniowym klejeniu plastiku klejami cyjanoakrylowymi, lecz na pełnej rekonstrukcji gniazd z użyciem chemoutwardzalnych żywic strukturalnych o podwyższonej odporności termicznej i mechanicznej. Każdy zawias jest demontowany, czyszczony, a jego siła docisku zostaje precyzyjnie wyregulowana, aby klapa matrycy otwierała się płynnie bez generowania nadmiernych naprężeń na obudowę.

Konserwacja układu odprowadzania ciepła

Kompleksowy serwis układu chłodzenia obejmuje dokładne chemiczne usunięcie starej, skamieniałej pasty termoprzewodzącej z rdzenia APU oraz powierzchni styku radiatora. Następnie aplikowane są wysokiej klasy pasty o wysokim współczynniku przewodzenia ciepła oraz nowe termopady (elastyczne podkładki termoprzewodzące) na sekcję zasilania VRM. Łożysko wentylatora jest czyszczone i poddawane konserwacji, co przywraca cichą i wydajną pracę.

Zagrożenia związane z niefachową lub samodzielną naprawą

Próby samodzielnego usuwania usterek w laptopach Lenovo V155-15API bez odpowiedniego zaplecza warsztatowego i wiedzy z zakresu elektroniki mikroukładowej niosą ze sobą ryzyko nieodwracalnego uszkodzenia urządzenia:

• Uszkodzenie matrycy i procesora podczas demontażu obudowy — niefachowe otwieranie zatrzasków obudowy przy wyłamanych zawiasach często kończy się przerwaniem wielożyłowej taśmy eDP lub pęknięciem panelu ciekłokrystalicznego. Zwarcie linii zasilania podświetlenia matrycy z liniami danych bezpośrednio uśmierca rdzeń graficzny zintegrowany w procesorze APU.
• Wyładowania elektrostatyczne (ESD) — brak ochrony antystatycznej (maty ESD, uziemionych opasek) podczas manipulacji przy otwartej płycie głównej może doprowadzić do przebicia wrażliwych struktur półprzewodnikowych w układach logicznych.
• Zastosowanie niewłaściwych materiałów termoprzewodzących — użycie past o niskiej przewodności lub zastąpienie precyzyjnie dobranych termopadów niewymiarową pastą prowadzi do natychmiastowego przegrzewania sekcji zasilania i trwałego odkształcenia laminatu pod wpływem temperatury.
• Niewłaściwy montaż wkrętów montażowych — wkręcenie zbyt długiej śruby w niewłaściwe gniazdo prowadzi do przewiercenia ścieżek sygnałowych w wewnętrznych warstwach laminatu płyty głównej (laminat wielowarstwowy PCB), co w większości przypadków uniemożliwia dalszą naprawę.

Wskazówki eksploatacyjne wydłużające żywotność Lenovo V155-15API

Aby zminimalizować ryzyko wystąpienia poważnych awarii sprzętowych w trakcie codziennego użytkowania, zaleca się stosowanie następujących zasad eksploatacyjnych:

• Otwieranie i zamykanie pokrywy ekranu zawsze poprzez chwytanie za środkową część górnej ramki matrycy, co zapewnia równomierny rozkład sił na oba zawiasy i zapobiega skręcaniu obudowy.
• Unikanie używania laptopa na miękkich powierzchniach (koce, narzuty, tapicerka meblowa), które blokują dolne szczeliny wentylacyjne i przyspieszają zatykanie radiatora kurzem.
• Wykonywanie okresowej profilaktyki termicznej polegającej na oczyszczeniu wnętrza z kurzu oraz wymianie materiałów termoprzewodzących, co jest kluczowe dla stabilności układów scalonych AMD.
• Zwracanie uwagi na pierwsze symptomy oporu zawiasów lub minimalnego rozchodzenia się krawędzi obudowy — szybka interwencja pozwala na regulację mechanizmu zanim dojdzie do zniszczenia gniazd montażowych.

Organizacja obsługi serwisowej i wsparcie techniczne

Diagnostyka zaawansowanych usterek elektronicznych w urządzeniach Lenovo V155-15API realizowana jest w oparciu o ponad 20 lat doświadczenia w naprawach elektroniki komputerowej oraz bazę ponad 10 000 urządzeń przywróconych do pełnej sprawności technicznej. Zapewniamy kompleksową obsługę w modelu door-to-door, w ramach której kierowca odbiera sprzęt bezpośrednio z siedziby firmy, placówki oświatowej lub mieszkania prywatnego. W tym trybie weryfikacja stanu technicznego urządzenia i wycena naprawy są całkowicie bezpłatne.

W przypadku konieczności przeprowadzenia napraw na miejscu, serwisant realizuje dojazd do 1 godziny na terenie Warszawy oraz w promieniu do 40 km od granic miasta. Podczas wizyty większość usterek usuwamy podczas pierwszej wizyty, wykorzystując profesjonalny sprzęt przenośny. Czas realizacji naprawy stacjonarnej z reguły nie przekracza 3 dni, natomiast podstawowe usługi konserwacyjne, czyszczenie układu chłodzenia czy przyspieszanie działania systemu operacyjnego wykonujemy w czasie do 24 godzin.

Podczas wszelkich procedur wymiany podzespołów stosowane są wyłącznie nowe części, co zapewnia pełną kompatybilność i fabryczne parametry pracy. Na zrealizowane usługi udzielana jest gwarancja do 12 miesięcy. Na czas trwania naprawy zapewniany jest bezpłatny laptop zastępczy bez kaucji i limitu czasowego, co pozwala na zachowanie ciągłości nauki lub pracy biurowej.

Często zadawane pytania (FAQ)

Czy pęknięta obudowa przy zawiasie w Lenovo V155-15API wymaga wymiany całego kadłubka na nowy?
Odpowiedź: W większości przypadków nie jest to konieczne. Wykonujemy profesjonalną rekonstrukcję wyrwanych mocowań za pomocą chemoutwardzalnych tworzyw konstrukcyjnych połączoną z precyzyjną regulacją siły docisku zawiasów. Taka metoda przywraca fabryczną sztywność obudowy bez konieczności kosztownego zakupu nowych elementów plastikowych.

Co oznacza sytuacja, gdy laptop włącza się, ale ekran pozostaje całkowicie ciemny?
Odpowiedź: Taki objaw najczęściej sygnalizuje błąd w oprogramowaniu układowym BIOS/UEFI, uszkodzenie sekcji zasilania pamięci RAM lub nieprawidłowości w pracy zintegrowanego układu APU. Precyzyjna diagnoza laboratoryjna z pomiarem napięć na poszczególnych dławikach płyty pozwala jednoznacznie wskazać uszkodzony komponent.

Jak często należy przeprowadzać czyszczenie układu chłodzenia w tym modelu?
Odpowiedź: Ze względu na kompaktową konstrukcję radiatora oraz specyfikę termiczną procesorów z grafiką Radeon Vega, pełną konserwację układu chłodzenia (usunięcie kurzu, wymiana pasty termoprzewodzącej) zaleca się przeprowadzać profilaktycznie raz na 12 do 18 miesięcy, a w środowiskach o dużym zapyleniu (np. szkoły) co 12 miesięcy.

Czy po naprawie płyty głównej dane zgromadzone na dysku pozostają bezpieczne?
Odpowiedź: Naprawy układów zasilania, kontrolerów KBC czy programowanie pamięci BIOS na płycie głównej nie ingerują w strukturę logiczną ani fizyczną nośnika danych (dysku SSD/HDD). Dane użytkownika pozostają nienaruszone, jednak przed oddaniem każdego sprzętu do serwisu zawsze zaleca się utrzymywanie aktualnej kopii zapasowej najważniejszych plików.
