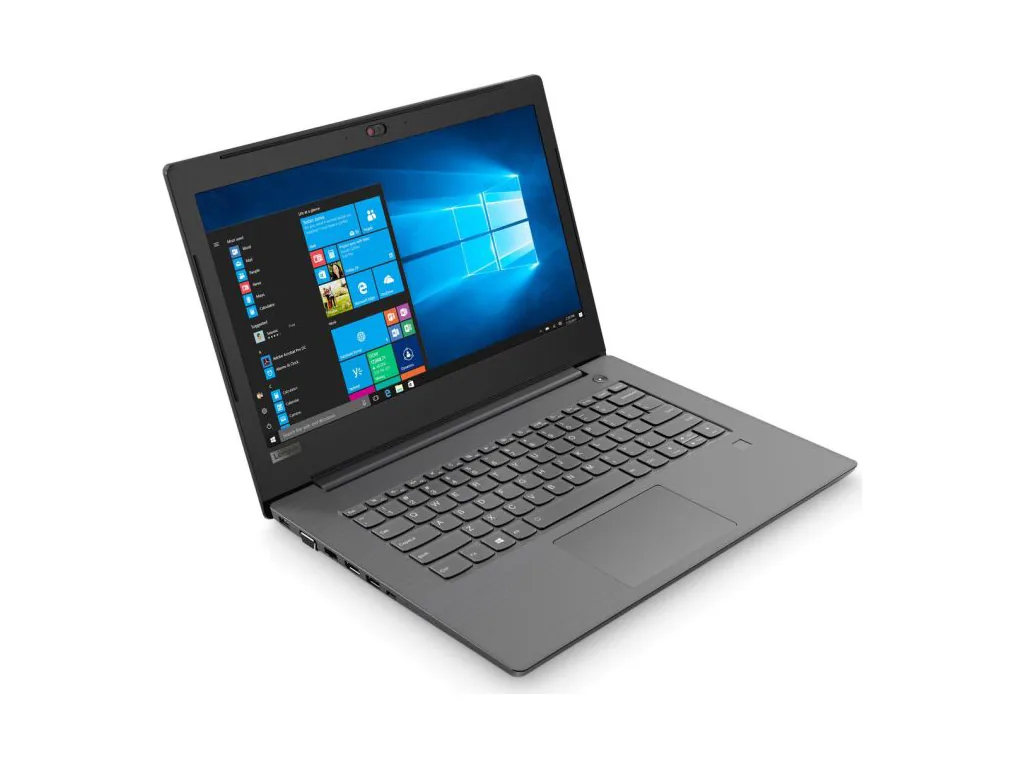

Lenovo V330-14IKB — diagnostyka i typowe punkty awaryjności

Seria Lenovo V-series, do której należy czternastocalowy model Lenovo V330-14IKB, została zaprojektowana z myślą o małych firmach, biurach oraz środowisku edukacyjnym. Konstrukcje te łączą przystępną cenę z podstawowymi funkcjami bezpieczeństwa i mobilności. Intensywna, wieloletnia eksploatacja w codziennej pracy biurowej lub nauce zdalnej ujawnia jednak charakterystyczne słabe punkty tego modelu. Diagnoza poprzedza każdą skuteczną naprawę, a znajomość specyfiki architektury płyty głównej, układu zasilania oraz mechaniki obudowy Lenovo V330-14IKB pozwala na precyzyjną lokalizację źródła problemu bez konieczności kosztownej wymiany całych podzespołów.

Model ten występuje w konfiguracjach z procesorami Intel Core ósmej generacji, nierzadko ze zintegrowanym lub dedykowanym układem graficznym, a także z opcjonalną drugą baterią montowaną w zatoce UltraBay (modułowej wnęce napędu optycznego). Złożoność sekcji zasilania oraz specyficzna budowa zawiasów i gniazd sprawiają, że usterki w tym urządzeniu wymagają systematycznego podejścia diagnostycznego na poziomie komponentów elektronicznych.

Objawy usterki i specyfika zachowania Lenovo V330-14IKB

Awarie w modelu Lenovo V330-14IKB rzadko pojawiają się bez wcześniejszych sygnałów ostrzegawczych. Użytkownicy najczęściej zgłaszają powtarzające się zestawy symptomów, które można podzielić na problemy z zasilaniem, nieprawidłowości w torze obrazu oraz uszkodzenia czysto mechaniczne.

Do najczęściej obserwowanych objawów należą:

• Brak reakcji na przycisk włącznika: Komputer nie uruchamia się, diody kontrolne nie świecą lub migną jedynie na ułamek sekundy po podłączeniu zasilacza.
• Brak ładowania lub niestabilne ładowanie przez port USB-C: Laptop nie wykrywa zasilacza, przerywa ładowanie przy poruszeniu przewodem lub zgłasza komunikat o podłączeniu niekompatybilnego źródła zasilania.
• Praca wentylatora na maksymalnych obrotach przy braku obrazu: Płyta główna startuje, podświetlenie klawiatury może się aktywować, jednak matryca pozostaje czarna (brak procedury POST — Power-On Self-Test, czyli wstępnego testu sprawności podzespołów po włączeniu).
• Problemy z przełączaniem baterii: W konfiguracjach z dwoma akumulatorami (głównym wewnętrznym oraz pomocniczym w zatoce UltraBay) laptop nagle wyłącza się przy próbie przejścia na zasilanie z drugiego ogniwa.
• Trzaski, opory i rozchodzenie się obudowy przy otwieraniu pokrywy: Mechanizm zawiasów blokuje się, co prowadzi do wyłamywania gwintów mosiężnych z plastikowych mocowań dolnej obudowy lub klapy matrycy.
• Zawieszanie się pod obciążeniem lub samoczynne wyłączanie: Przegrzewanie się sekcji zasilania CPU/GPU wywołane degradacją pasty termoprzewodzącej i zablokowaniem radiatora kurzem.

Główne punkty awaryjności w modelu Lenovo V330-14IKB

Wieloletnia praktyka serwisowa i doświadczenie obejmujące ponad 10 000 urządzeń pozwalają wskazać newralgiczne punkty konstrukcyjne tego konkretnego modelu. Poniżej przedstawiono szczegółową analizę obszarów, w których najczęściej dochodzi do uszkodzeń.

1. Port USB typu C i kontroler Power Delivery

Lenovo V330-14IKB wykorzystuje złącze USB-C zarówno do transferu danych, jak i do ładowania akumulatora przy użyciu standardu Power Delivery (protokołu negocjacji wyższego napięcia zasilania między ładowarką a laptopem). Port ten jest wlutowany bezpośrednio w laminat płyty głównej. Z uwagi na brak dodatkowego usztywnienia mechanicznego, ciągłe naprężenia kabla zasilającego prowadzą do pękania punktów lutowniczych, a w skrajnych przypadkach do wyrywania padów lutowniczych (ścieżek miedzianych na płycie). Dodatkowo, zwarcia na liniach komunikacyjnych CC1/CC2 często powodują uszkodzenie dedykowanego kontrolera ładowania USB-C, co całkowicie blokuje zasilanie płyty głównej.

2. Sekcja zasilania płyty głównej i układ KBC

Główna linia zasilania (szyna główna B+) jest chroniona przez tranzystory typu MOSFET (klucze elektroniczne sterujące przepływem prądu). W modelu V330-14IKB nierzadko dochodzi do przebicia pierwszego lub drugiego klucza wejściowego, co skutkuje zwarciem do masy i odcięciem zasilania przez układ zabezpieczający ładowarki. Drugim wrażliwym elementem jest układ KBC (Keyboard Controller — układ scalony odpowiedzialny m.in. za procedurę startu, kontrolę ładowania, klawiaturę oraz komunikację z BIOS-em). Uszkodzenie KBC lub degradacja zawartego w nim oprogramowania układowego (firmware) objawia się całkowitym brakiem reakcji na włącznik lub brakiem sterowania przetwornicami napięć pomocniczych 3.3V i 5V.

3. Mechanika zawiasów i mocowań obudowy

W obudowie Lenovo V330-14IKB zastosowano klasyczne tuleje mosiężne zatopione w tworzywie sztucznym typu ABS. Fabrycznie zawiasy stawiają znaczny opór mechaniczny. Z biegiem czasu, na skutek zanieczyszczeń i utraty właściwości smaru, opór ten rośnie, co powoduje wyłamywanie gniazd montażowych w dolnej misie (dolnej części obudowy) oraz w pokrywie matrycy. Dalsze otwieranie pokrywy w takim stanie prowadzi do uszkodzenia taśmy sygnałowej eDP (Embedded DisplayPort — taśmy przesyłającej sygnał wideo do matrycy), co grozi zwarciem linii zasilania podświetlenia z liniami danych procesora.

4. Układ chłodzenia i zasilanie procesora

Pojedynczy ciepłowód (heatpipe) odpowiada za odprowadzanie ciepła z procesora oraz opcjonalnego układu graficznego. Zmniejszenie drożności żeberek radiatora wywołuje zjawisko thermal throttlingu (automatycznego obniżania taktowania zegara procesora w celu ochrony przed przegrzaniem). Długotrwała praca w podwyższonych temperaturach przyspiesza degradację połączeń kulkowych BGA (Ball Grid Array — lutowania procesora bezpośrednio do płyty głównej) oraz wysychanie fabrycznych past termoprzewodzących.

Jak przebiega diagnostyka i naprawa na poziomie komponentów

Rzetelna naprawa laptopa biznesowo-edukacyjnego nie polega na wymianie całych modułów na oślep, lecz na precyzyjnej weryfikacji każdego obwodu. W przypadku problemów sprzętowych stosujemy wieloetapowy proces diagnostyczny.

Diagnostyka rozpoczyna się od pomiarów rezystancji względem masy na wszystkich głównych cewkach przetwornic napięcia. Wykorzystujemy do tego mikroskopy stereoskopowe, stacje lutownicze na gorące powietrze (hot-air), programatory pamięci oraz kamerę termowizyjną. Badanie termowizyjne pozwala natychmiast zidentyfikować elementy generujące nienaturalne ciepło przy podaniu bezpiecznego napięcia z zasilacza laboratoryjnego (tzw. próba zwarciowa).

Procedura naprawcza obejmuje m.in.:

• Wymianę gniazda USB-C i odbudowę pól lutowniczych: Usunięcie uszkodzonego portu, oczyszczenie padów, wlutowanie nowego gniazda oraz ewentualna rekonstrukcja zerwanych ścieżek sygnałowych przy użyciu mikroskopu.
• Wymianę uszkodzonych elementów biernych i półprzewodników: Identyfikację i wlutowanie nowych tranzystorów MOSFET, kondensatorów ceramicznych w linii głównej oraz układów scalonych przetwornic (np. sterownika przetwornicy głównej czy chargera baterii). Montujemy wyłącznie nowe podzespoły.
• Programowanie pamięci BIOS i KBC: W przypadku uszkodzenia zawartości logicznej wykonujemy programowanie pamięci SPI Flash czystym wsadem z wyczyszczonym regionem ME (Intel Management Engine — podsystem zarządzania platformą), co przywraca prawidłowy czas startu i pełną stabilność urządzenia.
• Regenerację lub wymianę elementów obudowy: Odbudowę punktów kotwienia zawiasów przy użyciu żywic technicznych o podwyższonej wytrzymałości oraz regulację siły docisku zawiasów, co zapobiega powtórnemu pękaniu plastików.
• Kompleksowy serwis układu chłodzenia: Czyszczenie komory wentylatora, mycie radiatora oraz aplikację nowych past termoprzewodzących o wysokiej przewodności cieplnej.

Czas realizacji standardowej procedury naprawczej z reguły nie przekracza 3 dni roboczych, natomiast podstawowe czynności konserwacyjne i czyszczenie układu chłodzenia realizujemy w czasie do 24 godzin. Na wykonane prace udzielana jest gwarancja do 12 miesięcy.

Błędy przy samodzielnych próbach naprawy Lenovo V330

Konstrukcja laptopów Lenovo V-series bywa myląca dla osób bez specjalistycznego przygotowania technicznego. Samodzielne próby usunięcia usterek często kończą się pogłębieniem awarii i zwiększeniem kosztów naprawy.

Najczęściej popełniane błędy to:

• Próby demontażu obudowy bez odpięcia baterii: W modelu V330-14IKB bateria wewnętrzna oraz ewentualna bateria UltraBay muszą zostać odłączone przed jakąkolwiek manipulacją przy taśmach sygnałowych. Wypięcie taśmy matrycy pod napięciem niemal zawsze prowadzi do zwarcia linii zasilania podświetlenia do linii sygnałowych procesora, co trwale uszkadza zintegrowaną strukturę CPU.
• Klejenie wyłamanych zawiasów klejami cyjanoakrylowymi: Kleje błyskawiczne nie wytrzymują naprężeń ścinających powstających przy ruchu klapy. Dodatkowo opary kleju mogą uszkodzić taśmę matrycy lub trwale zanieczyścić mechanizm, uniemożliwiając poprawną odbudowę gniazda.
• Używanie nieoryginalnych zasilaczy USB-C o zmiennych parametrach: Tanie ładowarki bez stabilnego protokołu Power Delivery generują skoki napięcia, które niszczą układ chargera oraz kontroler KBC na płycie głównej.
• Niewłaściwy dobór śrub montażowych: Wkręcenie zbyt długiej śruby w niewłaściwy otwór w dolnej obudowie prowadzi do przewiercenia laminatu płyty głównej i przecięcia wewnętrznych ścieżek sygnałowych w strukturze wielowarstwowej.

Organizacja obsługi i zaplecze serwisowe

Naprawa sprzętu biurowego i edukacyjnego wymaga sprawnej logistyki, aby zminimalizować przestoje w pracy. Działamy w modelu serwisu dojazdowego. Serwisant może pojawić się na miejscu zgłoszenia z czasem dojazdu do 1 godziny na terenie Warszawy i okolic w promieniu do 40 km, a w przypadku konieczności wykonania zaawansowanych prac mikrolutowniczych laptop jest odbierany przez kierowcę.

W przypadku odbioru urządzenia przez kierowcę w trybie door-to-door, bezpłatna diagnoza pozwala precyzyjnie określić zakres prac przed podjęciem decyzji o naprawie, a zasada braku opłat w razie braku możliwości naprawy obowiązuje wyłącznie w tym trybie. Na czas trwania procedury serwisowej dostępny jest bezpłatny laptop zastępczy wydawany na cały okres prac, bez kaucji i bez limitu czasowego. Ponad 20 lat doświadczenia w branży pozwala nam na szybką identyfikację nietypowych problemów i sprawne przywrócenie sprzętu do pełnej sprawności technicznej.

Często zadawane pytania (FAQ)

Czy uszkodzone gniazdo USB-C w Lenovo V330-14IKB wymaga wymiany całej płyty głównej?
Nie. Gniazdo USB-C jest elementem wymiennym na poziomie mikrolutowania. Wymieniamy sam port na fabrycznie nowy podzespół, odtwarzając ewentualnie uszkodzone ścieżki na płycie głównej, co jest rozwiązaniem znacznie bardziej ekonomicznym niż wymiana całego laminatu.

Dlaczego laptop wyłącza się nagle po odłączeniu zasilacza, mimo że bateria pomocnicza w zatoce UltraBay jest naładowana?
Przyczyną jest najczęściej usterka w sekcji przełączania źródeł zasilania (układ kluczy MOSFET sterowanych przez KBC) lub uszkodzenie złącza zatoki UltraBay. Wymaga to weryfikacji napięć na liniach przełączających na płycie głównej.

Czy pękniętą obudowę przy zawiasie można naprawić bez wymiany całej klapy matrycy?
W większości przypadków tak. Wykonujemy rekonstrukcję punktów mocowania zawiasów przy użyciu wzmocnionych kompozytów chemicznych wraz z regulacją siły oporu samego zawiasu, co trwale przywraca sztywność konstrukcji.

Czy po naprawie płyty głównej zachowane zostaną dane zapisane na dysku?
Tak. Prace na płycie głównej i sekcji zasilania nie ingerują w strukturę danych na nośniku SSD/HDD. Przed rozpoczęciem prac nośnik danych może zostać bezpiecznie zdemontowany i zabezpieczony.
