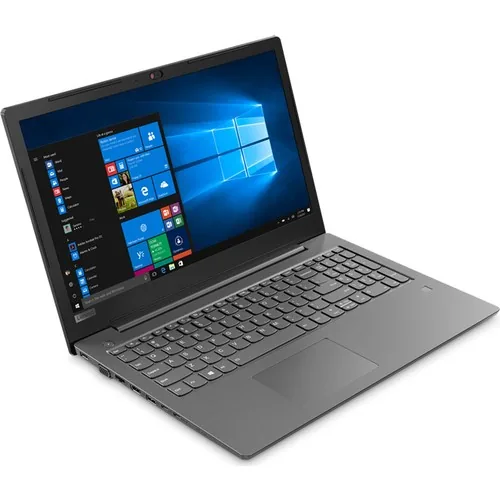

Lenovo V330-15IKB-81AX00CNSP — diagnostyka i typowe punkty awaryjności

Charakterystyka modelu Lenovo V330-15IKB i specyfika eksploatacji

Seria Lenovo V-series, do której należy model Lenovo V330-15IKB (oznaczenie kodowe płyty głównej oraz konfiguracji 81AX00CNSP), została zaprojektowana z myślą o małych i średnich przedsiębiorstwach oraz sektorze edukacyjnym. Konstrukcja ta łączy w sobie cechy sprzętu biurowego z rozwiązaniami spotykanymi w liniach konsumenckich. Ze względu na intensywną, wielogodzinną pracę w biurach, szkołach oraz podczas pracy hybrydowej, model ten podlega specyficznym obciążeniom mechanicznym, termicznym oraz elektrycznym. Zrozumienie architektury tego urządzenia pozwala na szybką identyfikację usterek, które po kilku latach regularnego użytkowania pojawiają się w przewidywalnych punktach konstrukcyjnych.

Płyta główna w tej jednostce bazuje na zintegrowanej architekturze z procesorami generacji Kaby Lake Refresh, w której mostek południowy oraz kontroler pamięci stanowią bezpośrednią część struktury procesora (architektura SoC, czyli System on a Chip). Taka integracja z jednej strony upraszcza schemat zasilania, z drugiej jednak sprawia, że uszkodzenia sekcji zasilania lub przeciążenia linii pomocniczych niosą bezpośrednie ryzyko dla jednostki centralnej. Obudowa wykonana w przeważającej mierze z tworzywa sztucznego ze wstawkami usztywniającymi narażona jest na zmęczenie materiałowe, zwłaszcza w rejonie mocowania zawiasów oraz gniazd rozszerzeń.

Typowe objawy usterek w Lenovo V330-15IKB-81AX00CNSP

Objawy problemów technicznych w tym modelu można podzielić na trzy główne grupy: zasilanie i ładowanie, integralność mechaniczna kadłubka oraz stabilność termiczno-programowa. Poniżej przedstawiono najczęściej obserwowane symptomy wskazujące na konieczność przeprowadzenia weryfikacji sprzętowej.

• Brak reakcji na przycisk włącznika – dioda sygnalizacyjna zasilania nie świeci lub miga nieregularnie, a urządzenie nie uruchamia przetwornic głównych. Często stan ten pojawia się po gwałtownym skoku napięcia w sieci lub w wyniku zwarcia na linii zasilania głównego.
• Wyłamywanie narożników obudowy i opór zawiasów – podczas otwierania klapy matrycy słyszalne są trzaski, dochodzi do rozchodzenia się dolnej obudowy (dolnego korpusu) lub unoszenia ramki ekranu. Spowodowane jest to zacieraniem się mechanizmu osi zawiasu oraz wyrywaniem mosiężnych tulei gwintowanych z plastikowych gniazd.
• Przegrzewanie i nagłe wyłączanie się pod obciążeniem – wentylator pracuje na maksymalnych obrotach natychmiast po uruchomieniu systemu, obudowa staje się gorąca w lewej górnej części, a komputer wyłącza się samoczynnie (zadziałanie zabezpieczenia termicznego PROCHOT, czyli Processor Hot).
• Problemy z ładowaniem baterii lub pracą na zasilaczu – bateria nie jest wykrywana, wskaźnik stanu naładowania zatrzymuje się na stałej wartości, a poruszanie wtykiem zasilacza powoduje przerywanie procesu ładowania. W modelach V330 wykorzystywane jest zarówno tradycyjne gniazdo z bolcem, jak i port USB typu C wspierający protokół Power Delivery.
• Brak obrazu na matrycy przy pracującym wentylatorze – podświetlenie ekranu nie włącza się lub treść obrazu widoczna jest jedynie pod kątem przy mocnym oświetleniu zewnętrznym (uszkodzenie przetwornicy podświetlenia LED lub taśmy sygnałowej eDP).

Architektura płyty głównej i podatność na awarie elektroniczne

Płyta główna montowana w Lenovo V330-15IKB posiada sekcję zasilania zorganizowaną wokół wielofazowego kontrolera PWM (modulatora szerokości impulsów), który zarządza pracą tranzystorów MOSFET (polowych tranzystorów z izolowaną bramką). Jednym z newralgicznych punktów jest linia zasilania głównego, zwana szyną główną, z której zasilane są wszystkie przetwornice pomocnicze (generujące napięcia dla pamięci RAM, procesora oraz mostka).

W przypadku degradacji kondensatorów filtrujących dochodzi do powstawania mikroprzebić, co skutkuje zwarciem do masy i zablokowaniem układu zabezpieczającego na wejściu zasilania. Układ KBC (kontroler wbudowany, odpowiedzialny m.in. za start płyty, klawiaturę i ładowanie) w tym modelu realizuje również procedurę komunikacji z pamięcią Flash SPI, przechowującą wsad BIOS/UEFI. Uszkodzenie zawartości tej pamięci w wyniku nieprawidłowego zamknięcia systemu lub skoków zasilania objawia się pozornie martwą płytą główną, mimo sprawnych linii zasilających.

Dodatkowym elementem podatnym na usterki jest sekcja kontrolera USB-C. Port ten obsługuje wysokie napięcia ładowania przy zmiennym profilu zasilania. Uszkodzenie kontrolera negocjacji zasilania (układu scalonego typu Power Delivery Controller) blokuje możliwość zasilania urządzenia przez to złącze, a w skrajnych przypadkach prowadzi do przebicia napięcia wejściowego bezpośrednio na linie danych procesora.

Układ chłodzenia i degradacja termiczna w urządzeniach edukacyjnych i biurowych

Zastosowany w Lenovo V330-15IKB układ chłodzenia składa się z miedzianego ciepłowodu (rurki cieplnej odprowadzającej energię ze struktury krzemowej), radiatora lamelowego oraz wentylatora promieniowego. Z racji kompaktowej budowy przekrój żeberek radiatora jest niewielki, co sprzyja gromadzeniu się zbitego kurzu, tworzącego tzw. filc termiczny.

Praca w środowisku edukacyjnym (klasy, aule) lub biurowym przyspiesza proces wysychania fabrycznej pasty termoprzewodzącej. Zdegradowany materiał traci swoje właściwości plastyczne i przewodnictwo cieplne, tworząc barierę izolacyjną. Skutkuje to zjawiskiem zwanym dławieniem termicznym (ang. thermal throttling), podczas którego procesor obniża swoje taktowanie zegara bazowego do wartości minimalnych, aby zapobiec trwałemu uszkodzeniu krzemu. Długotrwałe ignorowanie tego stanu prowadzi do degradacji połączeń lutowanych BGA (połączeń kulkowych pod układami scalonymi) oraz skrajnego zużycia łożyska ślizgowego wentylatora.

Procedura diagnostyczna i technologia napraw w warunkach serwisowych

Rzetelna obsługa techniczna urządzeń Lenovo V-series wymaga zachowania ścisłych procedur diagnostycznych i weryfikacji każdego obwodu przed przystąpieniem do jakichkolwiek prac montażowych. Kompleksowa diagnostyka realizowana jest w oparciu o aparaturę pomiarową i schematy ideowe płyt głównych.

1. Weryfikacja elektryczna i pomiary oscyloskopowe

Proces rozpoczyna się od pomiaru rezystancji na głównych cewkach przetwornic impulsowych względem masy. Pozwala to na wykluczenie zwarć w gałęziach zasilania procesora, pamięci operacyjnej oraz układu zasilania pomocniczego. Następnie, przy użyciu zasilacza laboratoryjnego z regulacją ograniczenia prądowego, analizowany jest pobór prądu w stanie czuwania oraz po wciśnięciu włącznika. Za pomocą oscyloskopu cyfrowego sprawdzana jest poprawność generowania sygnałów zegarowych oraz przebiegów napięć na wyjściach przetwornic.

2. Diagnostyka wsadu BIOS oraz programowanie KBC

W przypadku braku inicjalizacji obrazu, układ pamięci Flash wylutowywany jest ze struktury płyty i weryfikowany w programatorze sprzętowym. Sprawdzana jest suma kontrolna wsadu oraz czyszczony jest region ME (Management Engine), którego uszkodzenie odpowiada za opóźniony start urządzenia lub samoistne wyłączanie po określonym czasie pracy. Wymianie podlegają wyłącznie uszkodzone komponenty, a w ich miejsce montowane są fabrycznie nowe układy scalone.

3. Rekonstrukcja struktury nośnej i regeneracja zawiasów

Naprawa uszkodzeń mechanicznych kadłubka w Lenovo V330 nie polega na powierzchownym sklejaniu elementów. Procedura obejmuje chemiczne przygotowanie powierzchni, osadzenie nowych mosiężnych gniazd montażowych przy użyciu żywic technicznych o podwyższonej odporności na ścinanie oraz precyzyjną regulację siły docisku zawiasów. Taka kalibracja redukuje moment obrotowy potrzebny do otwarcia klapy, co chroni odtworzoną konstrukcję przed ponownym pęknięciem.

4. Kompleksowa regeneracja termiczna

Radiator oraz wentylator poddawane są czyszczeniu w myjce ultradźwiękowej (części nielogiczne) lub czyszczeniu sprężonym medium. Usuwane są utlenione pozostałości starych związków termoprzewodzących, a na rdzeń procesora aplikowana jest pasta o wysokim współczynniku przewodzenia ciepła. Zużyte termopady (elastyczne taśmy przewodzące ciepło z sekcji zasilania) zastępowane są nowymi elementami o dobranej fabrycznie grubości i ściśliwości.

Typowe błędy podczas prób samodzielnej naprawy

Samodzielna ingerencja w konstrukcję modelu Lenovo V330-15IKB, podejmowana bez specjalistycznego zaplecza narzędziowego, wiąże się z ryzykiem powstania wtórnych, często nieodwracalnych uszkodzeń. Do najczęściej spotykanych błędów należą:

• Demontaż obudowy bez odłączenia baterii wewnętrznej – model ten posiada wbudowany akumulator litowo-jonowy. Próba odpinania taśmy matrycy eDP lub modułów rozszerzeń przy podłączonym akumulatorze prowadzi do zwarcia linii zasilania podświetlenia (wysokie napięcie) z liniami sygnałowymi procesora, co trwale niszczy strukturę krzemową układu SoC.
• Używanie klejów cyjanoakrylowych do naprawy mocowań zawiasów – kleje tego typu są kruche i nie przenoszą obciążeń dynamicznych. Dodatkowo opary cyjanoakrylu powodują korozję ścieżek na płytkach drukowanych oraz zmatowienie powierzchni matrycy.
• Niewłaściwy dobór wkrętów montażowych – zastosowanie wkrętu o zbyt dużej długości w rejonie podpórki nadgarstków (palmrestu) powoduje przewiercenie obudowy na wylot lub przebicie laminatu płyty głównej pod spodem.
• Stosowanie ciekłego metalu zamiast pasty termoprzewodzącej – aluminiowo-miedziana podstawa chłodzenia w tym modelu nie jest przystosowana do związków galu, co prowadzi do szybkiej korozji elektrochemicznej oraz ryzyka zwarcia sąsiadujących elementów SMD (elementów montowanych powierzchniowo).
