Charakterystyka konstrukcyjna Lenovo V510-15 80WQ0000MH i typowe objawy usterek

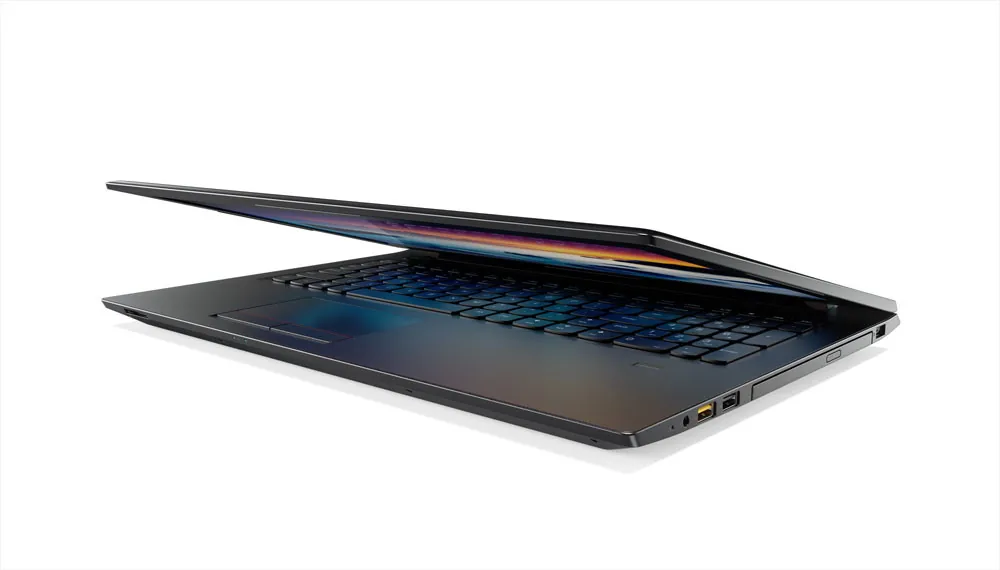

Model Lenovo V510-15IKB o oznaczeniu kodowym 80WQ0000MH należy do popularnej serii laptopów biznesowo-biurowych z rodziny V-series. Konstrukcja ta została zaprojektowana z myślą o codziennej pracy w małych i średnich przedsiębiorstwach oraz placówkach edukacyjnych. Wyróżnia się modularną wnęką napędu optycznego UltraBay (zatoką umożliwiającą montaż dodatkowego akumulatora lub drugiego dysku twardego), zintegrowanym układem graficznym z opcjonalną grafiką dedykowaną oraz obudową ze stopu tworzywa sztucznego. Wieloletnia eksploatacja tych urządzeń w środowisku biurowym i szkolnym pozwala na precyzyjne wyodrębnienie powtarzalnych problemów sprzętowych oraz programowych.
Do najczęściej zgłaszanych objawów niesprawności w tym wariancie należą:
- Brak reakcji na przycisk zasilania lub cykliczne miganie diody zasilania bez uruchamiania ekranu (zjawisko bootloop, czyli ciągłe restartowanie urządzenia przed załadowaniem oprogramowania układowego).
- Mechaniczne opory podczas otwierania klapy matrycy, pęknięcia dolnej obudowy w okolicach narożników oraz rozchodzenie się ramek ekranu przy zawiasach.
- Brak ładowania baterii pomimo podłączonego zasilacza sieciowego lub gwałtowne wyłączanie się komputera po odłączeniu kabla sieciowego.
- Brak podświetlenia matrycy lub artefakty graficzne (zakłócenia obrazu w postaci pasków, migotania lub przekłamań kolorów) przy poruszaniu pokrywą laptopa.
- Zawieszanie się systemu operacyjnego pod obciążeniem, głośna praca wentylatora i samoczynne wyłączanie z powodu przegrzania (termiczne wyłączanie awaryjne realizowane przez wbudowane zabezpieczenia procesora).
- Niewykrywanie dysku twardego lub drugiego nośnika zainstalowanego we wnęce modułowej.
Przyczyny i mechanizmy powstawania problemów w Lenovo V510-15
Awaryjność modelu Lenovo V510-15 80WQ0000MH wynika zarówno ze specyfiki jego konstrukcji mechanicznej, jak i z naturalnego zużycia komponentów elektronicznych po latach intensywnej pracy. Dokładna analiza serwisowa wskazuje na kilka głównych źródeł niesprawności.
Uszkodzenia mechaniczne korpusu i zawiasów matrycy
Zawiasy w Lenovo V510-15 mocowane są za pomocą mosiężnych tulei gwintowanych wtapianych bezpośrednio w plastikową strukturę dolnej obudowy (dolnego korpusu) oraz pokrywy górnej (obudowy matrycy). Ze względu na wysoki opór fabryczny zawiasów oraz degradację tworzywa pod wpływem czasu i naprężeń, tuleje te ulegają wyłamaniu. Zablokowany lub zbyt ciasno pracujący zawias wywiera dźwignię bezpośrednio na strukturę plastiku, co prowadzi do pęknięć, a w skrajnych przypadkach do uszkodzenia i przetarcia taśmy sygnałowej eDP (wewnętrznego przewodu przesyłającego sygnał wideo z płyty głównej do ekranu) lub zwarcia linii zasilania podświetlenia matrycy.
Usterki sekcji zasilania płyty głównej i gniazda DC-IN
W modelu V510-15 80WQ0000MH zastosowano gniazdo zasilania (DC-IN) na przewodzie montowanym w narożniku obudowy. Ruchy mechaniczne wtyczki zasilacza, zwłaszcza przy częstym przenoszeniu laptopa, powodują mikropęknięcia pinów wewnętrznych oraz degradację przewodów łączących gniazdo z płytą główną. Dodatkowo na samej płycie głównej dochodzi do uszkodzeń tranzystorów MOSFET (kluczy tranzystorowych odpowiedzialnych za przełączanie linii zasilania) w głównym torze zasilania oraz degradacji układu przetwornicy ładowania baterii (kontrolera ładowania). Skutkuje to brakiem prawidłowej dystrybucji napięcia głównego i całkowitym unieruchomieniem urządzenia.
Degradacja układu chłodzenia i pasty termoprzewodzącej
Zastosowany układ chłodzenia składa się z miedzianego ciepłowodu (rurki miedzianej z czynnikiem chłodzącym wewnątrz) oraz niewielkiego radiatora z wentylatorem promieniowym. Z biegiem czasu fabryczna pasta termoprzewodząca traci elastyczność i ulega skamienieniu, co dramatycznie pogarsza transfer ciepła z rdzenia procesora na radiator. Zanieczyszczenia kurzem blokują wylot powietrza, tworząc tzw. dywanik kurzowy. Prowadzi to do zjawiska thermal throttlingu (automatycznego obniżania taktowania zegara procesora w celu ochrony przed przegrzaniem), a w konsekwencji do spadku wydajności, zawieszania się komputera i ryzyka uszkodzenia połączeń lutowanych pod układem BGA (układem scalonym lutowanym bezpośrednio do laminatu za pomocą siatki kulek cynowych).
Błędy pamięci operacyjnej oraz oprogramowania układowego BIOS/UEFI
Wariant ten wyposażony jest częściowo w pamięć wbudowaną (wlutowaną w płytę główną) oraz jeden slot rozszerzeń na dodatkowy moduł RAM DDR4. Zużycie kości pamięci lub utlenienie styków w gnieździe rozszerzeń objawia się problemami z uruchomieniem komputera (czarny ekran, świecące diody). Równie powszechną usterką jest uszkodzenie zawartości kości pamięci flash SPI przechowującej oprogramowanie BIOS/UEFI, co zdarza się m.in. podczas nieudanych aktualizacji automatycznych systemu lub w wyniku niestabilnego zasilania.
Procedura diagnostyki i naprawy w serwisie
Diagnoza poprzedza naprawę i stanowi najważniejszy etap przywracania sprzętu do pełnej sprawności. W naszym zespole, dysponującym doświadczeniem wynoszącym ponad 20 lat w naprawach urządzeń elektronicznych i po zrealizowaniu zleceń na ponad 10 000 urządzeń, proces obsługi opiera się na precyzyjnych procedurach pomiarowych i montażowych.
Diagnostyka elektroniczna i pomiary mikroskopowe
W przypadku urządzeń, które nie włączają się lub nie ładują baterii, procedura rozpoczyna się od demontażu płyty głównej i przeprowadzenia szczegółowych pomiarów na stanowisku laboratoryjnym:
- Pomiar rezystancji cewek przetwornic głównych (sprawdzanie oporności linii zasilających w celu wykrycia ewentualnych zwarć do masy).
- Weryfikacja obecności napięcia głównego na rezystorze pomiarowym (boczniku prądowym) oraz napięć pomocniczych w trybie czuwania.
- Test poboru prądu za pomocą zasilacza laboratoryjnego z regulacją ograniczenia prądowego.
- Kontrola sygnałów startowych generowanych przez kontroler KBC (układ scalony zarządzający klawiaturą, pracą przycisku włącznika, ładowaniem i sekwencją uruchamiania płyty).
- Weryfikacja zawartości pamięci BIOS programatorem zewnętrznym i wgranie czystego wsadu z wyczyszczonym rejonem ME (Intel Management Engine).
Regeneracja mocowań i naprawa mechaniczna obudowy
W przypadku wyłamanych zawiasów nie stosujemy prowizorycznych rozwiązań klejowych, które szybko ulegają ponownemu uszkodzeniu. Wykonywana jest regeneracja gniazd śrub przy użyciu dwuskładnikowych spoiw żywicznych o podwyższonej odporności termicznej i mechanicznej lub montowana jest nowa obudowa dolna i pokrywa matrycy. Równolegle przeprowadzana jest regulacja siły docisku zawiasów, co zmniejsza opór przy otwieraniu pokrywy i trwale zabezpiecza konstrukcję przed kolejnymi uszkodzeniami.
Wymiana komponentów BGA, SMD i serwis zasilania
Uszkodzone elementy bierne (kondensatory ceramiczne SMD, rezystory) oraz aktywne (tranzystory MOSFET, układy przetwornic napięcia) wymieniane są przy użyciu stacji lutowniczych na gorące powietrze (hot-air) oraz lutownic mikroprocesorowych. Stosujemy wyłącznie nowe części, co zapewnia pełną stabilność parametrów elektrycznych. Po wymianie elementów układ zasilania przechodzi wielogodzinny test pod obciążeniem symulującym maksymalne zużycie energii.
Konserwacja termiczna i optymalizacja
Kompleksowy serwis układu chłodzenia w modelu Lenovo V510-15 obejmuje ultradźwiękowe czyszczenie łopatek wentylatora, udrożnienie lameli radiatora oraz aplikację wysokiej klasy pasty termoprzewodzącej o wysokiej przewodności cieplnej. Sprawdzana jest także spójność i elastyczność termopadów (elastycznych podkładek termoprzewodzących) na sekcji zasilania procesora. Taki zabieg pozwala obniżyć temperaturę pracy układów nawet o kilkanaście stopni Celsjusza.
Organizacja obsługi serwisowej i standardy bezpieczeństwa
Obsługa sprzętu realizowana jest w modelu dojazdowym, w którym kierowca lub serwisant dociera pod wskazany adres. Oferowany jest dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km. W przypadku napraw wymagających zaawansowanej aparatury pomiarowej, sprzęt odbierany jest bezpośrednio przez kierowcę i transportowany w bezpiecznych warunkach w trybie door-to-door.
W trybie door-to-door diagnoza laptopa jest całkowicie bezpłatna. Jeśli naprawa w tym trybie nie zostanie zrealizowana, klient nie ponosi żadnych kosztów (zasada braku opłat dotyczy wyłącznie laptopów odbieranych przez kierowcę w trybie door-to-door). Z kolei w przypadku bezpośredniej wizyty serwisanta na miejscu, sam dojazd jest bezpłatny, natomiast praca technika związana z diagnostyką i naprawą na miejscu jest usługą płatną. Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter problemu na to pozwala.
Standardowy czas realizacji naprawy z reguły nie przekracza 3 dni, natomiast zabiegi takie jak czyszczenie, wymiana dysku, konserwacja chłodzenia czy przyspieszanie systemu wykonywane są w czasie do 24 godzin. Na wykonane naprawy i zainstalowane podzespoły udzielana jest gwarancja do 12 miesięcy. Na czas trwania procedury serwisowej oferowany jest bezpłatny laptop zastępczy, który przekazywany jest bez kaucji i bez limitu czasowego. W przypadku rozliczeń z podmiotami gospodarczymi oraz instytucjami edukacyjnymi wystawiana jest faktura bez VAT.
Czego unikać podczas prób samodzielnej naprawy
Próby samodzielnego usuwania awarii w Lenovo V510-15 80WQ0000MH bez odpowiedniego zaplecza technicznego i wiedzy niosą za sobą wysokie ryzyko pogłębienia uszkodzeń. Poniżej przedstawiono najczęstsze błędy popełniane podczas niefachowych ingerencji:
- Rozbieranie obudowy bez odłączenia wewnętrznego akumulatora: W modelu V510 bateria znajduje się pod dolną pokrywą. Demontaż taśmy matrycy, klawiatury lub pamięci RAM przy wpiętej baterii prowadzi niemal zawsze do zwarcia na linii zasilania matrycy, niszcząc procesor lub kontroler KBC.
- Klejenie zawiasów klejami błyskawicznymi: Preparaty typu cyjanoakryl nie posiadają elastyczności wymaganej przy pracy zawiasu, a ich opary powodują matowienie powierzchni i degradację otaczających elementów plastikowych. Dodatkowo zalanie śrub takim klejem uniemożliwia ich późniejszy prawidłowy demontaż.
- Stosowanie nieodpowiednich past termoprzewodzących: Używanie past o niskiej przewodności lub przewodzących prąd (np. na bazie ciekłego metalu) grozi zwarciem elementów SMD wokół rdzenia procesora.
- Używanie nieoryginalnych, uniwersalnych zasilaczy: Zasilacze niskiej jakości generują szpilki napięciowe (nagłe skoki napięcia) oraz tętnienia prądu, co bezpośrednio uszkadza układ chargera i tranzystory wejściowe na płycie głównej.
Najczęściej zadawane pytania (FAQ)
Czy pęknięta obudowa przy zawiasie w Lenovo V510-15 wymaga wymiany całej klapy matrycy?
Nie zawsze. Jeśli sama pokrywa nie została zdeformowana, a wyłamaniu uległy jedynie mocowania tulei gwintowanych, możliwa jest profesjonalna rekonstrukcja punktów montażowych za pomocą żywic konstrukcyjnych. W sytuacji, gdy tworzywo zewnętrzne pękło na wylot, zaleca się montaż nowego elementu obudowy w celu zachowania pełnej sztywności konstrukcji.
Laptop Lenovo V510-15 włącza się, ale ekran pozostaje czarny. Co może być przyczyną?
Taki stan wskazuje zazwyczaj na uszkodzenie zawartości pamięci BIOS/UEFI, awarię modułu pamięci RAM (lub pamięci wbudowanej na płycie) albo brak zasilania układu graficznego/procesora. Diagnoza laboratoryjna z pomiarem napięć na poszczególnych przetwornicach pozwala precyzyjnie ustalić uszkodzony komponent.
Czy po awarii sekcji zasilania dane na dysku twardym są bezpieczne?
W znakomitej większości przypadków uszkodzenia układu zasilania, przetwornic czy gniazda ładowania nie wpływają na integralność danych zapisanych na nośniku SSD lub HDD. Dysk jest demontowany i testowany niezależnie, a zapisane pliki pozostają nienaruszone.
Jak długo trwa regeneracja układu chłodzenia i usunięcie przegrzewania się laptopa?
Kompleksowe czyszczenie wnętrza urządzenia, wymiana past termoprzewodzących oraz testy termiczne pod pełnym obciążeniem to standardowa procedura, która jest realizowana w czasie do 24 godzin od momentu przyjęcia sprzętu.
