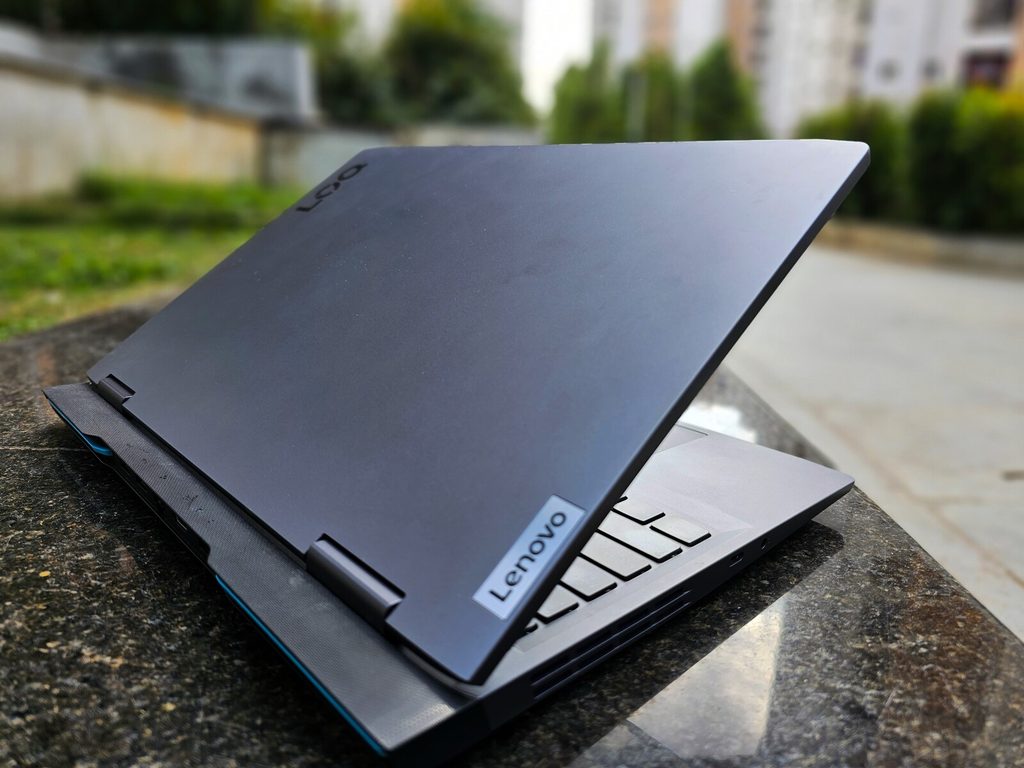

Rola prawidłowego zasilania w laptopach gamingowych Lenovo LOQ
Seria Lenovo LOQ została zaprojektowana z myślą o użytkownikach oczekujących wysokiej wydajności w grach oraz zaawansowanych aplikacjach graficznych. Urządzenia te łączą w sobie wielordzeniowe procesory oraz dedykowane układy graficzne, które charakteryzują się dynamicznym zapotrzebowaniem na energię elektryczną. W przeciwieństwie do tradycyjnych laptopów biurowych, konstrukcje z linii LOQ wymagają stabilnego źródła zasilania o precyzyjnie dobranych parametrach prądowo-napięciowych. Zasilacz sieciowy w tego typu sprzęcie nie pełni wyłącznie funkcji ładowarki akumulatora, lecz stanowi główny element układu zasilania, dostarczający prąd niezbędny do pracy podzespołów pod pełnym obciążeniem.
Niewłaściwy dobór zasilacza lub zastosowanie akcesorium o zbyt niskiej mocy prowadzi do szeregu nieprawidłowości w funkcjonowaniu płyty głównej oraz pozostałych modułów. W warunkach intensywnego renderowania lub rozgrywki, zapotrzebowanie jednostki centralnej oraz procesora graficznego może gwałtownie wzrastać w ułamkach sekundy. Jeżeli układ zasilania nie jest w stanie pokryć chwilowego zapotrzebowania energetycznego, dochodzi do niestabilności systemowej, spadków płynności animacji, a w skrajnych przypadkach do przeciążenia sekcji zasilania na płycie głównej (VRM — Voltage Regulator Module, czyli moduł regulacji napięcia odpowiedzialny za dostarczanie stabilnego prądu do podzespołów).
Objawy nieprawidłowego doboru lub niewystarczającej mocy zasilacza
Użytkowanie laptopa Lenovo LOQ z zasilaczem o niedopasowanej specyfikacji objawia się w zróżnicowany sposób, w zależności od stopnia obciążenia urządzenia oraz stopnia rozbieżności parametrów. W warunkach spoczynku lub przeglądania stron internetowych sprzęt może działać z pozoru poprawnie, jednak symptomy niedoboru mocy uwidaczniają się natychmiast po uruchomieniu wymagających procesów.
Do najczęściej obserwowanych objawów należą:
- Rozładowywanie akumulatora podczas pracy na zasilaczu sieciowym — zjawisko określane jako drenowanie baterii (ang. battery drain under load), polegające na pobieraniu brakującej energii z ogniw akumulatora, gdy zasilacz nie pokrywa całkowitego poboru prądu przez procesor i kartę graficzną.
- Zjawisko throttlingu energetycznego (Power Limit Throttling) — automatyczne obniżanie taktowania zegarów procesora i karty graficznej przez kontroler osadzony w układzie KBC/EC (Embedded Controller — mikrokontroler zarządzający zasilaniem, temperaturą i klawiaturą), wymuszone brakiem rezerwy prądowej.
- Nagłe spadki liczby klatek na sekundę (tzw. stuttering) — gwałtowne przycięcia w działaniu programów trójwymiarowych wywołane naprzemiennym przełączaniem profili energetycznych.
- Cykliczne przełączanie trybu pracy zasilania — system operacyjny naprzemiennie sygnalizuje pracę na zasilaczu sieciowym i baterii, czemu może towarzyszyć migotanie podświetlenia matrycy lub diody kontrolnej ładowania.
- Samoczynne wyłączanie się urządzenia lub restarty — zadziałanie zabezpieczeń przeciwprzeciążeniowych (OCP — Over Current Protection, zabezpieczenie nadprądowe) w zasilaczu bądź na płycie głównej.
- Nadmierne nagrzewanie się obudowy zasilacza — praca na granicy wydajności prądowej powoduje wydzielanie dużej ilości ciepła, co przyspiesza degradację kondensatorów elektrolitycznych wewnątrz ładowarki.
- Komunikaty w oprogramowaniu układowym UEFI/BIOS — wyświetlanie ostrzeżeń o podłączeniu źródła zasilania o zbyt niskiej mocy (tzw. slow charger warning) przy uruchamianiu komputera.
Parametry techniczne: napięcie, natężenie, moc i standard wtyku
Dobór właściwego zasilacza wymaga analizy czterech podstawowych parametrów elektrycznych i mechanicznych, które decydują o bezpieczeństwie oraz pełnej funkcjonalności laptopa Lenovo LOQ.
1. Napięcie wyjściowe (Voltage — V)
Napięcie podawane przez zasilacz musi być ściśle zgodne z wartością wymaganą przez płytę główną urządzenia. Standardem dla laptopów Lenovo LOQ jest napięcie stałe wynoszące 20V. Podanie wyższego napięcia grozi natychmiastowym przebiciem tranzystorów MOSFET w sekcji wejściowej płyty głównej, natomiast napięcie zbyt niskie uniemożliwia poprawną pracę przetwornic obniżających napięcie (przetwornice step-down typu buck converter).
2. Natężenie prądu (Amperage — A) oraz moc całkowita (Watt — W)
Moc zasilacza, wyrażana w watach, jest bezpośrednim iloczynem napięcia i maksymalnego natężenia prądu (W = V × A). W serii Lenovo LOQ, w zależności od zastosowanej konfiguracji podzespołów (generacji procesora oraz klasy limitu energetycznego TGP — Total Graphics Power dedykowanej karty graficznej), fabrycznie stosowane są zasilacze o mocach:
- Zasilacze 135W (20V, 6.75A) — dedykowane podstawowym konfiguracjom o umiarkowanym zapotrzebowaniu energetycznym.
- Zasilacze 170W (20V, 8.5A) — najczęściej spotykany standard w konfiguracjach średniej półki wydajnościowej.
- Zasilacze 230W (20V, 11.5A) — montowane przy konfiguracjach z mocniejszymi układami graficznymi, eliminujące problem drenowania baterii pod pełnym obciążeniem.
Zastosowanie zasilacza o wyższym dopuszczalnym natężeniu prądu (a tym samym wyższej mocy znamionowej) jest w pełni bezpieczne, ponieważ płyta główna pobiera wyłącznie tyle prądu, ile aktualnie potrzebuje. Zasilacz o wyższej mocy pracuje z mniejszym obciążeniem termicznym. Z kolei zastosowanie zasilacza o natężeniu niższym niż fabryczne prowadzi do opisanych wcześniej problemów z wydajnością i stabilnością.
3. Standard wtyku i pin sygnałowy (Slim Tip / Signal Pin)
Większość modeli Lenovo LOQ wykorzystuje charakterystyczny, prostokątny wtyk zasilania (Slim Tip) z centralnie umieszczonym pinem sygnałowym. Pin centralny nie służy do przesyłania prądu roboczego, lecz stanowi element obwodu identyfikacji zasilacza (ID Pin). Wewnątrz wtyku znajduje się precyzyjny rezystor o określonej rezystancji, połączony z masą. Układ KBC/EC na płycie głównej mierzy spadek napięcia na tej linii i na tej podstawie bezbłędnie rozpoznaje, czy podłączony zasilacz ma moc 135W, 170W czy 230W. W przypadku uszkodzenia pinu sygnałowego lub zastosowania taniego zamiennika bez odpowiedniego rezystora, laptop może traktować zasilacz jako jednostkę o minimalnej mocy (np. 65W lub 90W), blokując ładowanie i drastycznie ograniczając taktowanie podzespołów.
4. Zasilanie przez port USB Type-C (Power Delivery)
Część modeli Lenovo LOQ obsługuje opcjonalne doładowywanie poprzez port USB-C ze standardem USB Power Delivery (USB-PD). Należy pamiętać, że port ten ma ograniczenie maksymalnej mocy przyjmowanej przez urządzenie (zazwyczaj do 100W lub 140W w zależności od specyfikacji kontrolera). Zasilanie USB-C w modelach gamingowych LOQ sprawdza się podczas podróży, pracy biurowej lub ładowania w trybie uśpienia, lecz nie zastępuje pełnowymiarowego zasilacza Slim Tip podczas grania lub renderowania, z uwagi na brak możliwości pokrycia pełnego TGP karty graficznej.
Procedura diagnostyczna i weryfikacja toru zasilania w serwisie
W przypadku wystąpienia nieprawidłowości związanych z zasilaniem, proces rozpoczyna się od dokładnej weryfikacji sprzętowej. Diagnoza poprzedza naprawę i pozwala ustalić, czy źródłem problemu jest sam zasilacz, uszkodzone gniazdo DC-IN, czy też usterka sekcji wejściowej na płycie głównej.
Diagnostyka obejmuje następujące kroki techniczne:
- Pomiary elektryczne pod obciążeniem — sprawdzenie stabilności napięcia 20V przy użyciu sztucznego obciążenia (rezystancyjnego lub aktywnego obciążenia elektronicznego), co pozwala wykryć spadki napięcia niewidoczne w stanie jałowym.
- Weryfikacja linii sygnałowej ID — pomiar wartości rezystancji pinu identyfikacyjnego we wtyku zasilacza oraz sprawdzenie dzielnika napięcia na płycie głównej współpracującego z układem KBC.
- Inspekcja gniazda zasilania DC-IN — kontrola stanu mechanicznego pinów prądowych oraz połączeń lutowanych na laminacie lub przewodzie pośredniczącym, wykluczająca mikropęknięcia powstałe w wyniku naprężeń mechanicznych.
- Pomiary termowizyjne sekcji zasilania (VRM i klucze wejściowe) — weryfikacja temperatur tranzystorów MOSFET pierwszego i drugiego stopnia pod obciążeniem w celu wykrycia ewentualnych zwarć lub upływności.
- Testy stabilności platformy pod pełnym obciążeniem — monitorowanie poboru mocy z gniazda sieciowego, poziomów napięć na szynie głównej B+ oraz zachowania akumulatora przy maksymalnym obciążeniu CPU i GPU.
W sytuacji, gdy konieczna jest wymiana zasilacza, dobierane są wyłącznie komponenty spełniające rygorystyczne normy producenta. W ramach prowadzonych prac wykorzystywane są wyłącznie nowe części, nigdy używane lub pochodzące z odzysku. W przypadku realizacji naprawy na miejscu, dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km umożliwia szybkie przeprowadzenie testów w środowisku pracy urządzenia. Przy wyborze obsługi w trybie door-to-door, gdzie sprzęt odbiera kierowca, diagnoza jest bezpłatna, a na cały czas trwania procedury zapewniany jest bezpłatny laptop zastępczy, bez kaucji i limitu czasowego. Większość usterek usuwamy podczas pierwszej wizyty, natomiast w przypadkach wymagających zaawansowanych prac na płycie głównej całkowity czas naprawy z reguły nie przekracza 3 dni. Na wykonane usługi udzielana jest gwarancja do 12 miesięcy.
Błędy przy samodzielnym doborze i eksploatacji zasilacza
Samodzielna wymiana zasilacza bez odpowiedniej wiedzy technicznej często prowadzi do problemów eksploatacyjnych lub poważnych awarii sprzętowych. Do najczęstszych błędów należą:
- Zakup uniwersalnych zasilaczy wielonapięciowych — zasilacze tego typu rzadko zapewniają stabilne napięcie przy skokach obciążenia charakterystycznych dla serii LOQ, a ich wymienne końcówki często nie posiadają właściwego obwodu identyfikacji rezystancyjnej.
- Używanie tanich zamienników bez certyfikacji — zamienniki niskiej jakości charakteryzują się wysokim poziomem tętnień napięcia (ang. ripple voltage), co prowadzi do przegrzewania się kondensatorów filtrujących na płycie głównej oraz zakłóceń w pracy układów audio i przetwornic.
- Dobieranie zasilacza wyłącznie na podstawie kształtu wtyczki — zbieżność wizualna wtyku Slim Tip nie oznacza zgodności prądowej; podłączenie zasilacza 65W z laptopa biurowego do modelu LOQ uniemożliwi wydajną pracę i wywoła błędy zasilania.
- Ignorowanie uszkodzeń mechanicznych przewodu — załamania kabla w pobliżu wtyku lub dławika ferrytowego powodują iskrzenie, chwilowe spadki napięcia oraz ryzyko zwarcia linii zasilającej z linią sygnałową ID, co natychmiastowo niszczy układ KBC.
- Zasłanianie zasilacza podczas intensywnej pracy — kładzenie zasilacza na dywanie, łóżku lub w zamkniętej szafce ogranicza konwekcję ciepła, doprowadzając do przegrzania elementów półprzewodnikowych wewnątrz obudowy.
Najczęściej zadawane pytania (FAQ)
Czy podłączenie zasilacza o mocy 230W do laptopa LOQ wyposażonego fabrycznie w zasilacz 170W jest bezpieczne?
Tak, jest to w pełni bezpieczne rozwiązanie. Płyta główna urządzenia pobiera wyłącznie taki prąd, jakiego aktualnie wymaga. Zasilacz o wyższej mocy zapewnia stabilniejsze napięcie, posiada większą rezerwę prądową, nie nagrzewa się do granicznych temperatur i całkowicie eliminuje problem doładowywania się z baterii pod pełnym obciążeniem.
Dlaczego podczas grania poziom naładowania baterii spada, mimo że laptop jest podłączony do prądu?
Zjawisko to wynika z faktu, że fabryczny zasilacz dostarcza moc niższą niż łączne, chwilowe zapotrzebowanie procesora, karty graficznej, ekranu i pozostałych komponentów. W takiej sytuacji układ zarządzania energią uzupełnia brakujący prąd z akumulatora (zjawisko drenowania baterii). Rozwiązaniem problemu jest zastosowanie zasilacza o wyższej mocy znamionowej, na przykład 230W zamiast 170W.
Czy można zasilać laptop Lenovo LOQ za pomocą ładowarki od telefonu z portem USB-C?
Standardowe ładowarki do telefonów oferują zazwyczaj zbyt niskie napięcie (np. 5V, 9V) lub moc niewystarczającą do uruchomienia laptopa. Aby port USB-C w Lenovo LOQ podjął proces ładowania, zasilacz musi obsługiwać profil zasilania USB Power Delivery o napięciu 20V i odpowiednio wysokiej mocy. Nawet wtedy ładowanie przez USB-C służy jedynie do podtrzymania zasilania przy pracy biurowej lub ładowania na wyłączonym urządzeniu, nie zapewniając pełnej wydajności w grach.
Po czym rozpoznać, że uszkodzeniu uległ zasilacz, a nie gniazdo ładowania na płycie głównej?
Podstawowym objawem uszkodzenia gniazda jest przerywanie ładowania przy delikatnym poruszaniu wtykiem lub wyczuwalny luz mechaniczny. Uszkodzenie samego zasilacza częściej objawia się brakiem jakiejkolwiek reakcji diody LED przy gnieździe, spadkiem wydajności pod obciążeniem lub całkowitym brakiem napięcia wyjściowego. Pewną diagnozę stawia się poprzez wykonanie pomiarów multimetrem oraz zbadanie rezystancji pinu sygnałowego.
