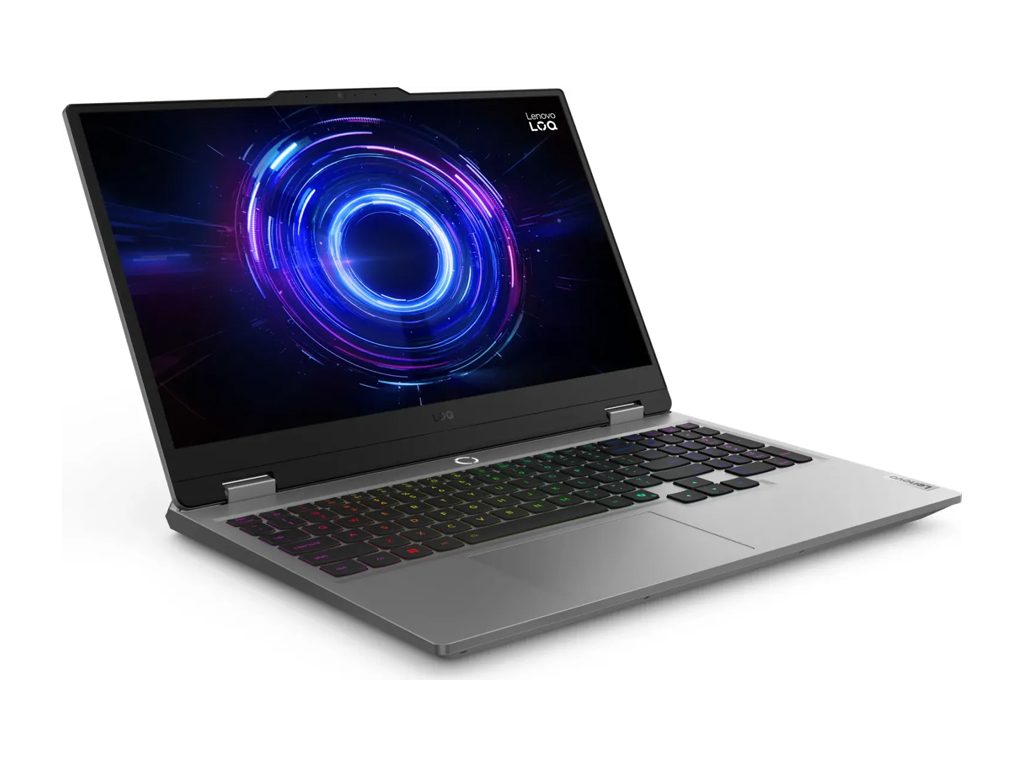

Różnice między rocznikami Lenovo LOQ 17 RTX 5070 gaming laptop — co warto wiedzieć przed naprawą

Seria laptopów gamingowych Lenovo LOQ stanowi nowoczesną linię komputerów przenośnych stworzonych z myślą o graczach oraz osobach poszukujących wysokiej wydajności w zadaniach renderowania i pracy z grafiką. Modele wyposażone w matryce o przekątnej siedemnastu cali oraz zaawansowane układy graficzne z serii RTX 5070 reprezentują segment wymagający bezkompromisowej stabilności termicznej i elektrycznej. Wraz z ewolucją konstrukcyjną poszczególnych generacji i roczników, w architekturze tych urządzeń zaszły istotne zmiany technologiczne. Modyfikacjom uległy sekcje zasilania płyty głównej, układ odprowadzania ciepła, rozmieszczenie złączy magistrali danych oraz sama konstrukcja obudowy. Przed przystąpieniem do jakichkolwiek procedur serwisowych niezbędna jest szczegółowa wiedza na temat różnic konstrukcyjnych między rocznikami, ponieważ elementy na pozór identyczne mogą znacząco różnić się parametrami elektrycznymi i fizycznymi.

Ewolucja architektoniczna i różnice konstrukcyjne między rocznikami

Projektanci laptopów Lenovo LOQ 17 z układem RTX 5070 w kolejnych rewizjach płyt głównych wprowadzili liczne modyfikacje mające na celu optymalizację przepływu prądu oraz efektywniejsze zarządzanie poborem mocy. W nowszych rocznikach zastosowano zintegrowane stopnie mocy DrMOS (układy scalone łączące w jednej obudowie sterownik bramki oraz tranzystory MOSFET wysokiego i niskiego napięcia) o odmiennej charakterystyce termicznej i innym rozkładzie wyprowadzeń niż w rewizjach wcześniejszych. Taka zmiana wymusza całkowitą precyzję przy doborze komponentów lutowanych na laminacie.

Kolejną istotną różnicą jest konstrukcja modułu chłodzenia, potocznie nazywanego radiatorem. W zależności od rocznika i dokładnej rewizji produkcyjnej inżynierowie zmieniali geometrię komory parowej (szczelnego elementu miedzianego wypełnionego cieczą roboczą, która paruje i skrapla się, błyskawicznie transportując ciepło z rdzenia procesora i karty graficznej) lub układ tradycyjnych ciepłowodów. Grubość bloków dociskowych nad pamięciami VRAM (własną pamięcią podręczną karty graficznej) oraz sekcją VRM (modułem regulatora napięcia) różni się nawet o ułamki milimetrów. Użycie nieodpowiedniej rewizji chłodzenia lub niewłaściwej grubości termopadów (elastycznych taśm termoprzewodzących) w danym roczniku prowadzi do braku prawidłowego docisku do rdzenia krzemowego, co skutkuje natychmiastowym przegrzewaniem podzespołów.

Różnice widoczne są również w interfejsach wewnętrznych. Poszczególne roczniki mogą posiadać inne kontrolery zarządzania zasilaniem USB-C Power Delivery, a także odmienne wersje złączy taśm sygnałowych matrycy eDP (wbudowanego interfejsu DisplayPort przesyłającego obraz z płyty głównej do ekranu). Wersje płyt z nowszych roczników nierzadko posiadają także zaktualizowany kontroler KBC (układ scalony wbudowanego mikrokontrolera klawiatury i zarządzania stanami zasilania), którego wsad pamięci jest ściśle powiązany z konkretnym numerem rewizji laminatu i nie pozwala na bezpośrednią zamianę między rocznikami bez reprogramowania.

Typowe objawy usterek w laptopach Lenovo LOQ 17

Wysokowydajne laptopy do gier z procesorami o wysokim taktowaniu i potężnymi układami graficznymi pracują pod znacznym obciążeniem termicznym i prądowym. Usterki mogą manifestować się na wiele sposobów, w zależności od tego, który blok funkcjonalny uległ degradacji:

• Brak reakcji na włącznik zasilania lub cykliczne miganie diody sygnalizacyjnej bez uruchamiania wentylatorów (stan zablokowania przetwornicy głównej lub zwarcia w gałęzi głównej zasilania).
• Uruchamianie się laptopa z podświetleniem klawiatury, lecz bez wyświetlania obrazu na matrycy (częsty objaw uszkodzenia sekcji zasilania pamięci VRAM lub problemów z magistralą PCIe karty graficznej).
• Zjawisko thermal throttlingu (automatycznego obniżania częstotliwości taktowania zegarów procesora i karty graficznej w celu ochrony przed przegrzaniem), objawiające się nagłymi spadkami płynności animacji w grach po kilku minutach rozgrywki.
• Wyłączanie się urządzenia lub restart pod dużym obciążeniem 3D (wskazujące na niestabilność faz zasilania układu RTX 5070 lub degradację połączeń lutowanych BGA).
• Artefakty graficzne na ekranie w postaci pasków, przekłamań kolorów lub kwadratów (uszkodzenie struktury rdzenia graficznego lub jednej z kości pamięci graficznej).
• Brak ładowania akumulatora lub brak rozpoznawania zasilacza sieciowego (awaria układu chargera lub uszkodzenie gniazda zasilania).

Diagnostyka techniczna i etapy procedury serwisowej

Precyzyjna diagnoza poprzedza każdą naprawę i stanowi fundament prawidłowego przywrócenia sprzętu do pełnej sprawności. Ze względu na różnice między poszczególnymi rocznikami Lenovo LOQ 17, proces weryfikacji stanu technicznego realizowany jest według ściśle określonych standardów laboratoryjnych.

Pierwszym krokiem jest identyfikacja dokładnego modelu oraz rewizji płyty głównej według oznaczeń producenta laminatu. Następnie przeprowadzana jest inspekcja optyczna pod mikroskopem stereoskopowym w celu wykrycia ewentualnych mikropęknięć, śladów korozji po zalaniu lub uszkodzeń mechanicznych elementów biernych (kondensatorów ceramicznych SMD i rezystorów).

Kolejny etap stanowi diagnostyka pomiarowa torów zasilania. Przy użyciu multimetru cyfrowego oraz zasilacza laboratoryjnego z regulacją prądową weryfikowana jest rezystancja (opór elektryczny mierzony względem masy) na wszystkich cewkach przetwornic napięcia: linii głównej zasilania, zasilania procesora, pamięci operacyjnej RAM, mostka południowego oraz poszczególnych faz zasilania rdzenia graficznego RTX 5070. W przypadku wykrycia nieprawidłowości, do lokalizacji zwarć stosowana jest kamera termowizyjna o wysokiej czułości, co pozwala na bezbłędne wskazanie uszkodzonego elementu bez przegrzewania sąsiadujących ścieżek.

W sytuacji problemów z uruchamianiem lub brakiem obrazu, analizowane są sygnały cyfrowe za pomocą oscyloskopu cyfrowego. Sprawdzana jest aktywność magistrali komunikacyjnych (takich jak I2C oraz SPI) oraz przebiegi zegarowe generowane przez rezonatory kwarcowe. Jeśli uszkodzeniu uległo oprogramowanie układowe, programatorem zewnętrznym odczytywana i weryfikowana jest zawartość kości pamięci Flash SPI zawierającej wsad UEFI/BIOS wraz z regionem ME/CSME (podsystemem zarządzania silnika procesora), który musi być precyzyjnie wyczyszczony i skonfigurowany pod konkretną płytę.

Naprawy sprzętowe na poziomie komponentów (lutowanie BGA i SMD) odbywają się na profesjonalnej stacji lutowniczej na podczerwień z kontrolowanym profilem termicznym. W przypadku uszkodzeń tranzystorów mocy, przetwornic PWM czy kontrolerów, montowane są wyłącznie nowe komponenty o fabrycznych parametrach. Przy wymianie pasty termoprzewodzącej i termopadów stosowane są materiały o wysokim współczynniku przewodzenia ciepła lub ciekłe termopady (tzw. putty termiczne), które idealnie dopasowują się do zróżnicowanych wysokości komponentów w danym roczniku LOQ 17, eliminując ryzyko naprężeń mechanicznych.

Po zakończeniu prac montażowych urządzenie przechodzi serię rygorystycznych testów obciążeniowych. Wykonywane są wielogodzinne testy syntetyczne obciążające jednocześnie CPU i GPU, badana jest stabilność napięć pod pełnym obciążeniem oraz monitorowane są temperatury krytycznych punktów na płycie głównej.

Ryzyka związane z nieprofesjonalną ingerencją w sprzęt gamingowy

Laptopy Lenovo LOQ 17 z zaawansowaną grafiką charakteryzują się bardzo gęstym upakowaniem elementów na wielowarstwowym laminacie. Samodzielne próby naprawy lub nieumiejętne czynności konserwacyjne niosą za sobą wysokie ryzyko trwałego uszkodzenia komputera.

Najczęstszym błędem jest demontaż układu chłodzenia bez uprzedniego odłączenia baterii od płyty głównej. Nawet przy wyłączonym laptopie na płycie obecne jest napięcie czuwania. Przypadkowe upuszczenie metalowej śrubki lub dotknięcie śrubokrętem elementów elektronicznych w pobliżu złącza baterii prowadzi do natychmiastowego zwarcia linii wysokiego napięcia z liniami niskonapięciowymi procesora lub kontrolera KBC, co powoduje ich nieodwracalne zniszczenie.

Innym poważnym problemem jest stosowanie niewłaściwych materiałów termoprzewodzących. Zastosowanie zbyt grubych, twardych termopadów silikonowych w miejscu dedykowanych cienkich uszczelnień termicznych powoduje powstanie szczeliny powietrznej między rdzeniem układu RTX 5070 a radiatorem. W efekcie temperatura rdzenia natychmiast przekracza dopuszczalne normy, doprowadzając do zjawiska delaminacji (rozwarstwienia struktury krzemowej chipu) lub degradacji kulek lutowniczych pod układem BGA.

Niebezpieczne bywa również używanie niewłaściwych narzędzi do otwierania obudowy. Nowoczesne zatrzaski z tworzywa sztucznego w serii LOQ wymagają odpowiednich otwieraków nylonowych; podważanie metalowymi narzędziami kończy się nie tylko wyłamaniem mocowań zawiasów, ale nierzadko przecięciem wewnętrznych ścieżek sygnałowych biegnących tuż przy krawędzi laminatu.

Organizacja obsługi serwisowej i standardy pracy

Doświadczenie zdobyte przez ponad 20 lat działalności oraz ponad 10 000 naprawionych urządzeń pozwala na skuteczne diagnozowanie i usuwanie najbardziej skomplikowanych awarii w laptopach Lenovo serii LOQ, Legion, ThinkPad, ThinkBook, Yoga, IdeaPad, V-series czy Chromebook. Naprawy realizowane są w trybie mobilnym oraz wygodnym systemie door-to-door, bez konieczności wychodzenia z domu czy biura.

Dojazd realizowany jest do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km. Kierowca może bezpiecznie odebrać sprzęt do weryfikacji, a na cały czas trwania procedury serwisowej dostępny jest bezpłatny laptop zastępczy, wydawany bez kaucji i limitu czasowego, co pozwala zachować ciągłość pracy lub nauki. Standardowy czas realizacji naprawy z reguły nie przekracza 3 dni, natomiast zabiegi konserwacyjne, takie jak kompleksowe czyszczenie układu chłodzenia i wymiana mediów termoprzewodzących, wykonywane są w czasie do 24 godzin. W trakcie napraw wykorzystywane są wyłącznie nowe części zamienne, a na wykonane usługi udzielana jest gwarancja do 12 miesięcy. W przypadku rozliczeń dla firm wystawiana jest faktura bez VAT.

Najczęściej zadawane pytania (FAQ)

Czy płyta główna z innego rocznika Lenovo LOQ 17 będzie pasować do tej samej obudowy?
Z reguły bezpośrednia zamiana nie jest możliwa bez modyfikacji. Nawet w obrębie tej samej przekątnej ekranu i serii LOQ, poszczególne roczniki mogą posiadać inne rozmieszczenie portów wejścia/wyjścia na krawędziach obudowy, inne punkty montażowe śrub oraz odmienne prowadzenie taśm matrycy i modułu zasilania.

Jak często należy wymieniać materiały termoprzewodzące w laptopie Lenovo LOQ z grafiką RTX 5070?
Z uwagi na wysoką emisję cieplną układu graficznego oraz procesora pod obciążeniem, profilaktyczną konserwację układu chłodzenia (usunięcie kurzu z radiatorów, wymianę pasty termoprzewodzącej oraz weryfikację stanu termopadów) zaleca się przeprowadzać regularnie co 10–12 miesięcy. Pozwala to zapobiec zjawisku degradacji połączeń BGA pod rdzeniami układów scalonych.

Co oznacza, że laptop włącza się, wentylatory pracują na maksymalnych obrotach, ale ekran pozostaje czarny?
Taki stan wskazuje zazwyczaj na błąd procedury POST (Power-On Self-Test – wstępnego testu podzespołów wykonywanego przez oprogramowanie układowe przed załadowaniem systemu). Może być spowodowany uszkodzeniem sekcji zasilania pamięci VRAM, problemem z inicjalizacją magistrali PCIe karty graficznej RTX 5070 lub uszkodzeniem wsadu pamięci UEFI/BIOS.

Czy po zalaniu laptopa gamingowego wystarczy go wysuszyć i spróbować włączyć?
Włączenie zalanego laptopa bez profesjonalnego czyszczenia chemicznego niesie ogromne ryzyko powstania zwarć pod wpływem napięcia. Płyn powoduje natychmiastową korozję elektrochemiczną miedzianych ścieżek oraz pól lutowniczych pod układami scalonymi BGA. Konieczne jest jak najszybsze odłączenie zasilania, demontaż płyty głównej oraz jej oczyszczenie i wysuszenie w kontrolowanych warunkach laboratoryjnych.
