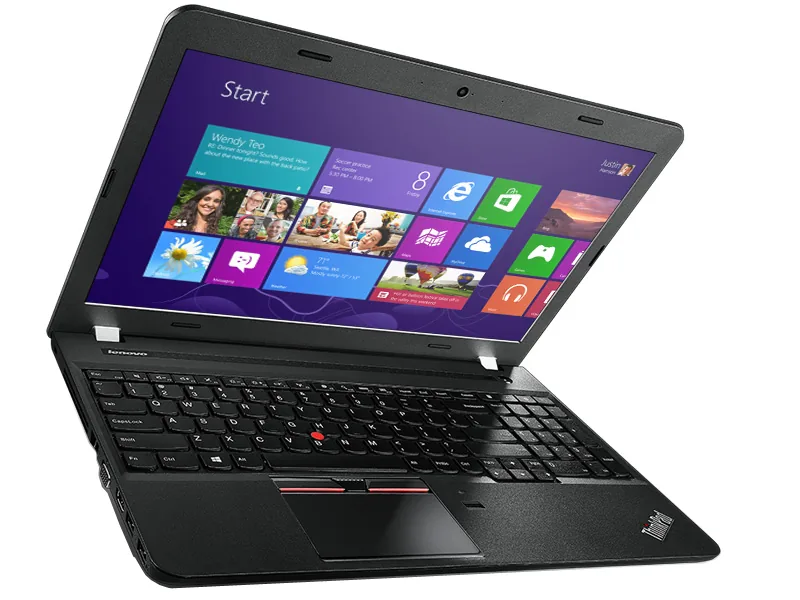

Seria ThinkPad Edge, oznaczana później jako ThinkPad E-series, stanowiła ważny krok w ewolucji komputerów przenośnych marki Lenovo. Projekt powstał z myślą o małych i średnich przedsiębiorstwach oraz użytkownikach indywidualnych, którzy poszukiwali ergonomii charakterystycznej dla linii biznesowej w bardziej przystępnej formie wzorniczej i budżetowej. Wczesne modele, takie jak ThinkPad Edge 13, 14, 15, a także późniejsze generacje Edge E420, E520, E430, E530 czy E540, na stałe zapisały się w historii urządzeń biurowych. Urządzenia te, choć wycofane już z regularnej produkcji, wciąż są powszechnie eksploatowane w firmach i domach. Wieloletnia, intensywna praca tych jednostek sprawia, że trafiają one do diagnozy z charakterystycznym zestawem usterek sprzętowych oraz problemów wynikających z naturalnego starzenia się podzespołów.
Konstrukcja i ewolucja serii ThinkPad Edge oraz wczesnych generacji E
Wprowadzenie linii Edge przyniosło zauważalne zmiany w stosunku do klasycznych, pancernych modeli serii T czy X. Zastosowano inną strukturę obudowy, w której dominowały tworzywa sztuczne, niekiedy wykończone charakterystyczną srebrną ramką lub powłoką typu soft-touch (matowe, gumowane wykończenie tworzywa). Zmieniono również układ klawiatury na wersję wyspową typu chiclet, zachowując jednak tradycyjny manipulator punktowy TrackPoint (czerwony punkt sterujący kursorem umieszczony pomiędzy klawiszami).
Pod względem elektronicznym wczesne serie Edge i E opierały się na architekturze łączącej procesory mobilne z dedykowanymi lub zintegrowanymi układami graficznymi oraz mostkami północnymi i południowymi, które w późniejszych rewizjach zastąpiono architekturą PCH (Platform Controller Hub — zintegrowany koncentrator kontrolerów platformy). Ta różnorodność konstrukcyjna sprawia, że poszczególne generacje wykazują odmienne profile podatności na awarie zasilania, przegrzewanie czy uszkodzenia mechaniczne.
Typowe usterki mechaniczne i problemy z obudową w modelach Edge
Wycofane z produkcji wersje ThinkPad Edge charakteryzują się specyficzną konstrukcją zawiasów oraz mocowań gwintowanych w kadłubku (dolnej misie obudowy) oraz w klapie matrycy. Z biegiem lat smar wewnątrz zawiasów ulega degradacji i wysycha, co prowadzi do drastycznego wzrostu oporu podczas otwierania i zamykania ekranu.
- Wyłamywanie tulei mosiężnych z plastiku (ang. screw bosses): Zwiększony opór zawiasów powoduje, że mosiężne tuleje z gwintem, wtopione fabrycznie w plastikowe gniazda obudowy, zostają wyrwane pod wpływem dźwigni. Skutkuje to rozchodzeniem się elementów palmrestu (górnej części obudowy pod nadgarstki) lub pękaniem samej klapy matrycy.
- Pęknięcia prowadnic i wsporników matrycy: Metalowe ramiona zawiasów biegnące wzdłuż ekranu ulegają zmęczeniu materiałowemu, co może prowadzić do nacisku na panel LCD (wyświetlacz ciekłokrystaliczny) i powstawania plam ciśnieniowych lub uszkodzenia taśmy sygnałowej.
- Zużycie mechanizmu zatrzasków i gniazd montażowych: W modelach ze zdejmowaną dolną pokrywą serwisową plastikowe zaczepy po wielokrotnym demontażu tracą elastyczność i pękają, powodując luzy w konstrukcji.
Awarie układu zasilania, gniazd ładowania oraz sekcji przetwornic
Starsze konstrukcje z linii Edge i E-series wykorzystywały charakterystyczne gniazda zasilania — początkowo okrągłe gniazdo z grubym bolcem (tzw. barrel plug), a w modelach kolejnych generacji prostokątne gniazdo Slim Tip z centralnym pinem sygnałowym służącym do identyfikacji mocy zasilacza (ang. 1-Wire signal pin). Gniazda te były montowane na przewodzie elastycznym lub lutowane bezpośrednio do laminatu płyty głównej.
Do najczęstszych problemów w tym obszarze należą:
- Mechaniczne uszkodzenie środkowego pinu identyfikacyjnego: Skrzywienie lub wyłamanie pinu w złączu Slim Tip uniemożliwia układowi KBC (Keyboard Controller / Embedded Controller — mikrokontroler zarządzający klawiaturą, zasilaniem i podstawowymi funkcjami płyty) rozpoznanie mocy ładowarki. W efekcie bateria nie jest ładowana, a procesor może pracować w stanie obniżonego taktowania (ang. throttling).
- Przebicia w kluczach wejściowych przetwornicy głównej: Tranzystory typu MOSFET (tranzystory polowe z izolowaną bramką) pracujące w torze zasilania 19V/20V ulegają zwarciu pod wpływem skoków napięcia lub zużycia termicznego, co odcina całkowicie zasilanie płyty głównej i powoduje brak jakiejkolwiek reakcji na włącznik.
- Zwarcie w kondensatorach filtrujących MLCC: Ceramiczne kondensatory wielowarstwowe pracujące na głównej linii zasilającej B+ po latach pracy pod wysokim napięciem dostają wewnętrznego zwarcia do masy, co blokuje pracę zasilacza i wyzwala jego zabezpieczenie przeciwzwarciowe.
Problemy termiczne i uszkodzenia układów BGA
Układ chłodzenia w modelach historycznych serii Edge opiera się na pojedynczym lub podwójnym ciepłowodzie (ang. heatpipe — miedziana rurka odprowadzająca ciepło z wykorzystaniem przemiany fazowej cieczy) połączonym z radiatorem i wentylatorem promieniowym. Ze względu na wiek tych urządzeń, fabryczne materiały termoprzewodzące (pasty na bazie silikonu oraz termopady) tracą swoje właściwości — twardnieją, kruszą się i przestają efektywnie przenosić ciepło.
Długotrwała praca w podwyższonych temperaturach generuje naprężenia termomechaniczne, które oddziałują na połączenia lutowane w technologii BGA (Ball Grid Array — obudowa układu scalonego z wyprowadzeniami w postaci kulek ze spoiwa lutowniczego pod spodem układu). Dotyczy to w szczególności dedykowanych kart graficznych oraz mostków PCH. Objawami degradacji tych połączeń są: brak obrazu przy pracujących wentylatorach, zniekształcenia graficzne (artefakty), błędy pamięci wideo oraz samoczynne wyłączanie się sprzętu pod obciążeniem.
Błędy oprogramowania układowego UEFI/BIOS oraz blokady bezpieczeństwa
W modelach ThinkPad Edge E-series pamięć oprogramowania układowego SPI Flash (nieulotna pamięć scalona przechowująca kod BIOS/UEFI) bywa podatna na błędy sum kontrolnych wynikające ze starzenia się komórek pamięci lub nieprawidłowo przeprowadzonych aktualizacji. Typowym objawem jest zatrzymanie procedury POST (Power-On Self-Test — wstępny autotest podzespołów po włączeniu zasilania), sygnalizowane sekwencją dźwiękową lub brakiem reakcji matrycy.
Dodatkowo urządzenia te posiadają rozbudowane mechanizmy bezpieczeństwa powiązane z układem TPM (Trusted Platform Module — moduł bezpiecznego przechowywania kluczy kryptograficznych) oraz hasłami supervisor password (hasło administratora na poziomie BIOS). W przypadku zapomnienia hasła lub uszkodzenia zawartości kości EEPROM, przywrócenie pełnej funkcjonalności wymaga bezpośredniej interwencji na poziomie programatora sprzętowego.
Procedury diagnostyczne i metodyka naprawy w serwisie
Diagnoza starszych jednostek ThinkPad Edge wymaga wieloetapowego podejścia, łączącego weryfikację pomiarową elektroniki z oceną stanu mechanicznego. Nasze ponad 20 lat doświadczenia w obsłudze sprzętu tej marki pozwala na szybkie zlokalizowanie źródła usterki bez konieczności wymiany całych podzespołów na oślep.
Proces weryfikacji i usuwania usterek obejmuje następujące kroki:
- Pomiary rezystancji i napięć na cewkach przetwornic: Za pomocą multimetru cyfrowego i oscyloskopu sprawdzana jest obecność napięć w głównych gałęziach zasilania (linia główna, linie 3.3V i 5V stanu czuwania, linie zasilania pamięci RAM oraz rdzenia procesora VCORE). Pozwala to wykluczyć zwarcia w układach scalonych i kondensatorach.
- Próba zwarciowa z użyciem kamery termowizyjnej: W przypadku wykrycia niskiej rezystancji na głównej linii zasilania, do obwodu podawane jest bezpieczne, kontrolowane napięcie z zasilacza laboratoryjnego z ograniczeniem prądowym. Kamera termowizyjna natychmiast uwidacznia element, który emituje nadmierne ciepło wskutek przebicia.
- Regeneracja i rekonstrukcja mocowań obudowy: Wyłamane gniazda gwintowane są rekonstruowane przy użyciu specjalistycznych żywic metakrylowych i kompozytów strukturalnych o wysokiej wytrzymałości na ścinanie. Jednocześnie rozbierane, czyszczone i regulowane są zawiasy, aby zmniejszyć siłę wymaganą do otwarcia klapy i zapobiec ponownemu uszkodzeniu plastików.
- Wymiana złączy i elementów SMD: Uszkodzone gniazda zasilania, porty USB czy tranzystory są wylutowywane przy użyciu stacji lutowniczych na gorące powietrze (hot-air) lub lutownic grotowych o odpowiedniej pojemności cieplnej. Do montażu stosowane są wyłącznie nowe części, co zapewnia stabilność parametrów elektrycznych.
- Programowanie pamięci SPI Flash: W przypadku uszkodzeń oprogramowania bazowego kość BIOS jest wylutowywana lub programowana w układzie za pomocą programatora programów układowych z poprawnym czyszczeniem regionu ME (Management Engine — autonomiczny podsystem zarządzający w procesorach).
- Kompleksowa konserwacja termiczna: Czyszczenie układu chłodzenia do 24 godzin z wymianą pasty na preparaty o wysokiej przewodności cieplnej oraz montażem nowych termopadów o odpowiednio dobranej twardości i grubości.
W przypadku konieczności przeprowadzenia złożonych napraw elektronicznych czas realizacji z reguły nie przekracza 3 dni. Na wykonane prace udzielana jest gwarancja do 12 miesięcy. Jeśli naprawa wymaga dłuższego czasu oczekiwania na procesy technologiczne, dostępny jest bezpłatny laptop zastępczy na cały okres obsługi, wydawany bez kaucji i limitu czasowego.
Zagrożenia związane z samodzielnymi próbami naprawy
Samodzielna ingerencja w urządzenia z serii ThinkPad Edge, pomimo ich z pozoru modułowej budowy, niesie ze sobą ryzyko trwałego uszkodzenia podzespołów. Do najczęstszych błędów popełnianych podczas niefachowych prób należą:
- Klejenie zawiasów klejami cyjanoakrylowymi: Popularne kleje błyskawiczne nie posiadają odpowiedniej elastyczności ani odporności na siły skręcające. Dodatkowo opary kleju mogą trwale zmatowić powierzchnię matrycy, a zalanie mechanizmu zawiasu uniemożliwia jego późniejszą regulację.
- Przegrzanie laminatu podczas lutowania: Płyty główne w modelach Edge posiadają wielowarstwową strukturę PCB (Printed Circuit Board — obwód drukowany z wieloma warstwami ścieżek sygnałowych wewnątrz). Użycie lutownic bez kontroli temperatury prowadzi do rozwarstwienia laminatu (ang. delamination) i bezpowrotnego zerwania wewnętrznych ścieżek miedzianych.
- Niewłaściwy dobór grubości termopadów: Zastosowanie zbyt grubych podkładek termoprzewodzących uniemożliwia prawidłowy docisk radiatora do rdzenia procesora, co prowadzi do natychmiastowego przegrzewania. Z kolei zbyt cienkie termopady nie zapewniają styku z elementami sekcji zasilania (VRM), powodując ich termiczne uszkodzenie.
- Podłączanie taśmy matrycy przy wpiętej baterii: Nawet przy wyłączonym laptopie na złączu eDP/LVDS (interfejs przesyłu sygnału wideo) stale obecne jest napięcie zasilania podświetlenia matrycy. Wpięcie taśmy pod kątem powoduje zwarcie linii wysokiego napięcia do linii danych, co natychmiast niszczy procesor lub mostek PCH.
Pytania i odpowiedzi (FAQ)
Czy naprawa starszego modelu ThinkPad Edge lub E-series jest opłacalna technicznie?
W większości przypadków tak. Konstrukcje te posiadają bardzo dobrą ergonomię klawiatury oraz możliwość łatwej rozbudowy pamięci RAM i montażu szybkich dysków SSD (Solid-State Drive — dysk półprzewodnikowy). Naprawa układu zasilania, regeneracja zawiasów czy konserwacja układu chłodzenia przywracają urządzeniu pełną sprawność do prac biurowych i przeglądania internetu na kolejne lata.
Jak rozpoznać, że uszkodzeniu uległo gniazdo zasilania, a nie sama ładowarka?
Objawem uszkodzenia gniazda jest przerywanie ładowania przy poruszaniu wtykiem, nagrzewanie się okolic wtyczki podczas pracy lub brak reakcji diody zasilania pomimo podłączenia weryfikowanego, sprawnego zasilacza. Precyzyjne potwierdzenie usterki wymaga pomiaru napięcia na stykach wewnętrznych złącza po demontażu obudowy.
Czy pęknięta obudowa w okolicy zawiasu wymaga zakupu nowych elementów kadłubka?
Nie zawsze. Wycofane z produkcji części zamienne bywają trudno dostępne w stanie fabrycznym, dlatego skuteczną metodą jest chemiczno-mechaniczna rekonstrukcja punktów montażowych przy użyciu żywic przemysłowych. Prawidłowo przeprowadzona odbudowa gniazd gwintowanych wraz z poluzowaniem oporu zawiasów zapewnia trwałość przewyższającą fabryczną strukturę tworzywa.
Dlaczego laptop wyłącza się samoczynnie po kilkunastu minutach pracy?
Najczęstszą przyczyną jest zadziałanie zabezpieczenia termicznego PROCHOT (Processor Hot — sygnał przegrzania procesora wysyłany do kontrolera zasilania). Zbite złogi kurzu w radiatorze oraz skamieniała pasta termoprzewodząca uniemożliwiają odbiór ciepła, co zmusza układ do awaryjnego odcięcia zasilania w celu ochrony krzemu przed degradacją.
