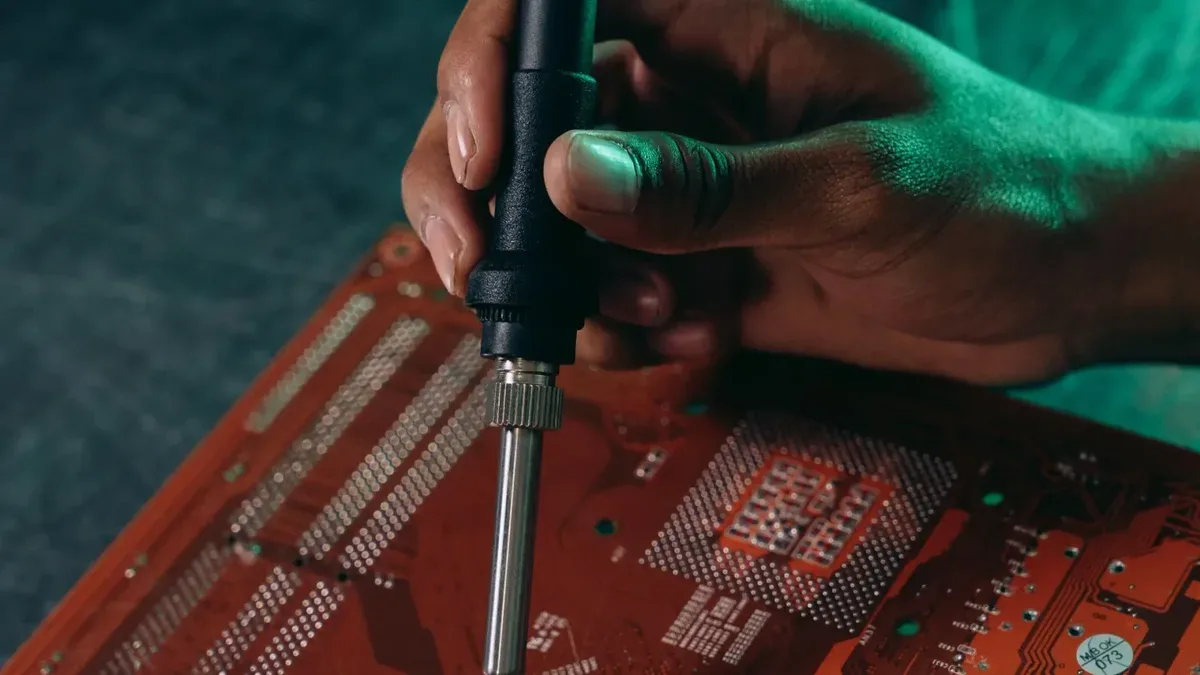

Regeneracja przerwanych ścieżek na płycie głównej

Przerwana ścieżka na płycie głównej laptopa Lenovo może powodować objawy, które na pierwszy rzut oka wyglądają jak awaria zasilacza, baterii, klawiatury albo całego komputera. Laptop może nie uruchamiać się, wyłączać się po poruszeniu obudową, nie ładować baterii, tracić obraz lub przestać reagować na wybrane przyciski. W takiej sytuacji sama wymiana przypadkowego podzespołu często nie rozwiązuje problemu, ponieważ źródło usterki znajduje się w połączeniu elektrycznym między elementami.

Regeneracja przerwanych ścieżek polega na odtworzeniu uszkodzonego połączenia na płycie głównej. Jest to naprawa elektroniki wymagająca ustalenia miejsca przerwania, określenia funkcji danej ścieżki oraz dobrania sposobu odtworzenia obwodu. W laptopach Lenovo znaczenie ma także dokładna wersja płyty głównej, układ warstw laminatu i sposób poprowadzenia zasilania lub sygnałów sterujących.

Jak objawia się przerwana ścieżka w laptopie Lenovo

Objawy zależą od tego, jaki obwód został przerwany. Jeżeli uszkodzenie dotyczy zasilania, laptop może nie reagować na przycisk uruchamiania, nie pobierać energii z zasilacza albo wyłączać się podczas pracy. Czasami pojawia się jedynie kontrolka ładowania, ale system nie startuje, ponieważ napięcie nie dociera do kolejnych sekcji płyty głównej.

Przerwana ścieżka sygnałowa może powodować bardziej wybiórcze problemy. Laptop uruchamia się, ale nie działa określony port, nie jest wykrywana klawiatura, nie ładuje się bateria albo nie pojawia się obraz na matrycy. W takim przypadku podstawowe funkcje urządzenia mogą działać prawidłowo, co utrudnia rozpoznanie usterki.

Charakterystycznym objawem bywa zależność od nacisku lub ruchu obudowy. Laptop może uruchamiać się po dociśnięciu określonego fragmentu obudowy, reagować na zmianę położenia albo przerywać pracę przy otwieraniu i zamykaniu pokrywy. Nie oznacza to jednak, że samo dociskanie jest rozwiązaniem. Taki objaw może wskazywać na pęknięcie laminatu, uszkodzenie lutowania albo mikropęknięcie ścieżki.

Występują także przypadki, w których przerwana ścieżka nie powoduje natychmiastowego wyłączenia laptopa. Usterka może ujawniać się dopiero podczas większego obciążenia, ładowania baterii lub podłączenia urządzenia do portu. Wtedy obwód działa przy małym poborze prądu, ale nie zapewnia stabilnego przepływu energii, gdy zapotrzebowanie wzrasta.

Najczęstsze przyczyny uszkodzenia połączeń

Jedną z częstych przyczyn jest uszkodzenie mechaniczne. Silne uderzenie, upadek albo nacisk na zamkniętą obudowę może spowodować odkształcenie płyty głównej. Płyta główna jest wielowarstwowym laminatem, czyli konstrukcją złożoną z izolacyjnych warstw materiału i zatopionych w nich połączeń przewodzących. Jeżeli laminat zostanie naprężony, ścieżka może pęknąć pod powierzchnią, nawet gdy zewnętrzna część płyty wygląda poprawnie.

Do uszkodzenia może dojść także przy wyrwanym gnieździe zasilania, USB albo innym złączu. Złącze mechaniczne utrzymuje się na płycie za pomocą lutowanych punktów oraz elementów mocujących. Gdy jest wielokrotnie obciążane, może oderwać fragment pola lutowniczego i przerwać połączenie prowadzące do dalszej części obwodu.

Inną przyczyną jest wcześniejsza naprawa wykonana z nadmiernym naciskiem na płytę, niewłaściwą temperaturą albo nieodpowiednim narzędziem. Laminat może zostać przegrzany, a delikatne pola lutownicze mogą się odkleić. W takiej sytuacji widoczna przerwa bywa tylko częścią problemu, ponieważ uszkodzeniu mogły ulec również sąsiednie połączenia.

Korozja, czyli chemiczne niszczenie metalu pod wpływem wilgoci lub cieczy, może stopniowo osłabiać ścieżki. Ciecz nie musi pozostawić dużej plamy. Niewielka ilość wilgoci w pobliżu złącza, układu zasilania lub obszaru pod klawiaturą może doprowadzić do utleniania miedzi. Z czasem ścieżka traci ciągłość albo pojawia się zwarcie między sąsiednimi punktami.

Przyczyną może być również długotrwałe nagrzewanie. Cykle cieplne, czyli wielokrotne rozszerzanie i kurczenie się materiałów podczas pracy laptopa, obciążają połączenia lutowane i laminat. Samo nagrzewanie nie zawsze powoduje przerwę, ale może pogłębić wcześniej powstałe mikropęknięcie.

Warianty przerwy i ich znaczenie dla naprawy

Najprostszy wariant to przerwanie ścieżki na powierzchni płyty głównej. Takie uszkodzenie można czasami zlokalizować wzrokowo, szczególnie gdy widać rysę, odklejone pole lutownicze lub nadpalony fragment. Naprawa wymaga jednak sprawdzenia, czy przerwana ścieżka nie ma odgałęzień i czy w jej pobliżu nie występują dodatkowe uszkodzenia.

Trudniejszy wariant dotyczy ścieżki znajdującej się w wewnętrznej warstwie laminatu. Nie jest ona widoczna bezpośrednio, dlatego lokalizacja wymaga pomiarów elektrycznych i analizy punktów po obu stronach obwodu. Czasem konieczne jest odsłonięcie niewielkiego fragmentu warstwy przewodzącej, aby uzyskać dostęp do miejsca, w którym można wykonać połączenie.

Osobną kategorię stanowi przerwanie pola lutowniczego. Pole lutownicze to metalowy obszar, do którego przylutowany jest element elektroniczny lub przewód. Jeżeli pole zostanie wyrwane, samo ponowne przylutowanie elementu może nie przywrócić działania. Trzeba wtedy odtworzyć połączenie do innego dostępnego punktu obwodu oraz zapewnić mechaniczną stabilność naprawionego miejsca.

Przerwa w obwodzie zasilania jest szczególnie istotna, ponieważ może wpływać na bezpieczeństwo dalszych pomiarów. Obwody zasilające przewodzą większy prąd niż wiele obwodów sygnałowych. Zbyt cienkie albo źle poprowadzone połączenie może nagrzewać się podczas pracy i doprowadzić do ponownego uszkodzenia.

W przypadku linii sygnałowych ważne są parametry elektryczne połączenia. Linia sygnałowa służy do przesyłania informacji między układami, a nie do zasilania. Jej długość, sposób prowadzenia oraz sąsiedztwo innych ścieżek mogą wpływać na jakość komunikacji. Dlatego nie każdą przerwę można naprawić przypadkowym kawałkiem przewodu bez sprawdzenia funkcji danego obwodu.

Jak przebiega diagnoza płyty głównej

Diagnoza rozpoczyna się od zebrania informacji o objawach i okolicznościach ich wystąpienia. Znaczenie ma to, czy problem pojawił się po upadku, zalaniu, wymianie podzespołu, czyszczeniu albo podłączeniu urządzenia do portu. Analizowane jest także to, czy laptop reaguje na zasilacz, kontrolki, przycisk uruchamiania oraz próbę startu systemu.

Następnie wykonywane są oględziny płyty głównej. Sprawdzane są okolice gniazda zasilania, złączy, mocowań śrub, układów zasilania i miejsc, w których laminat mógł zostać wygięty. Do oceny służy mikroskop serwisowy, czyli urządzenie umożliwiające powiększoną obserwację drobnych pęknięć, pól lutowniczych i śladów korozji.

Kolejny etap obejmuje pomiary multimetrem. Multimetr to przyrząd pozwalający sprawdzić między innymi ciągłość obwodu, rezystancję i obecność napięcia. Pomiar ciągłości pomaga ustalić, czy połączenie elektryczne istnieje między określonymi punktami. Sam wynik pomiaru nie wystarcza jednak do postawienia diagnozy, ponieważ podobne objawy może powodować uszkodzony element znajdujący się dalej w tym samym obwodzie.

W razie potrzeby analizowany jest schemat blokowy płyty lub dokumentacja techniczna dostępna dla danej konstrukcji. Schemat blokowy przedstawia zależności między głównymi sekcjami urządzenia, na przykład wejściem zasilania, układem ładowania, kontrolerem klawiatury i przetwornicami napięcia. Pozwala ustalić, czy przerwana ścieżka odpowiada za zasilanie, sterowanie czy transmisję danych.

Po znalezieniu miejsca przerwania sprawdzane są punkty przed i za uszkodzeniem. Dzięki temu można potwierdzić, że przyczyną jest brak ciągłości ścieżki, a nie zwarcie, uszkodzony tranzystor, kondensator lub układ scalony. Układ scalony to element zawierający wiele połączonych struktur elektronicznych w jednej obudowie. Jego awaria może dawać objawy podobne do przerwy w połączeniu.

Metody regeneracji przerwanych ścieżek

Dobór metody zależy od szerokości ścieżki, rodzaju obwodu, dostępnego miejsca oraz stanu laminatu. Przy drobnym uszkodzeniu możliwe jest odsłonięcie zdrowej części miedzi, oczyszczenie jej i wykonanie połączenia za pomocą cienkiego przewodu naprawczego. Przewód taki musi zostać poprowadzony stabilnie i zabezpieczony przed przemieszczaniem.

W przypadku większego pola lutowniczego można odtworzyć fragment połączenia przy użyciu odpowiednio dobranego materiału przewodzącego. Ważne jest przygotowanie powierzchni, usunięcie tlenków oraz zastosowanie topnika. Topnik jest substancją ułatwiającą zwilżenie powierzchni lutem i ograniczającą powstawanie zanieczyszczeń podczas lutowania.

Jeżeli uszkodzenie znajduje się przy złączu, naprawa może obejmować jednocześnie wzmocnienie mechaniczne. Samo połączenie elektryczne nie powinno przenosić całego obciążenia wynikającego z wkładania i wyjmowania wtyczki. Złącze musi być osadzone tak, aby siły mechaniczne nie przenosiły się bezpośrednio na delikatną ścieżkę.

Przy uszkodzeniu wielowarstwowego laminatu zakres prac może być większy. Konieczne jest ustalenie, które warstwy zostały naruszone, czy nie występują zwarcia oraz czy odtworzenie połączenia nie zmieni parametrów obwodu. Czasem bardziej właściwa jest naprawa kilku punktów niż wykonanie jednego widocznego mostka.

Po wykonaniu regeneracji przeprowadzane są pomiary kontrolne. Sprawdzana jest ciągłość naprawionego obwodu, brak zwarcia do sąsiednich połączeń oraz zachowanie prawidłowych napięć. Następnie laptop jest uruchamiany i testowane są funkcje powiązane z naprawianą sekcją. W przypadku zasilania kontrolowane jest zachowanie urządzenia pod obciążeniem, a w przypadku portu lub klawiatury sprawdzana jest komunikacja i stabilność działania.

Co może pogorszyć uszkodzenie

Częstym błędem jest wielokrotne próbowanie uruchamiania laptopa po zalaniu lub po mechanicznym uszkodzeniu. Jeżeli w obwodzie znajduje się wilgoć albo zwarcie, kolejne próby mogą obciążać uszkodzone elementy. Zasilanie może wtedy zwiększyć zakres awarii z jednej przerwanej ścieżki do uszkodzenia całej sekcji.

Ryzykowne jest także podgrzewanie płyty domowymi metodami. Lutowanie wymaga kontroli temperatury, czasu grzania i rodzaju użytego spoiwa. Zbyt wysoka temperatura może odkleić pola lutownicze, uszkodzić laminat albo przegrzać pobliskie elementy. Podgrzanie płyty może chwilowo zmienić objawy, ale nie odtwarza prawidłowego połączenia.

Nie należy łączyć przypadkowych punktów przewodem bez sprawdzenia schematu obwodu. Niektóre punkty mogą wyglądać podobnie, ale pełnią różne funkcje. Zwarcie linii sygnałowej z masą lub zasilaniem może uszkodzić kontroler, czyli układ zarządzający określoną funkcją laptopa.

Błędem jest również stosowanie kleju jako zamiennika połączenia elektrycznego. Klej może ustabilizować element mechanicznie, ale zwykle nie przewodzi prądu w sposób odpowiedni dla obwodu płyty głównej. Z kolei nieprawidłowo użyta taśma przewodząca może przesunąć się, odkleić albo stworzyć zwarcie.

Co można sprawdzić przed zleceniem diagnozy

Można zanotować dokładny moment pojawienia się usterki i objawy towarzyszące. Przydatna jest informacja, czy laptop przestał działać po upadku, kontakcie z cieczą, czyszczeniu albo wymianie pamięci. Warto również sprawdzić, czy urządzenie reaguje na podłączenie zasilacza, czy świecą się kontrolki i czy słychać pracę wentylatora.

Można odłączyć wszystkie zewnętrzne akcesoria i wykonać pojedynczą próbę uruchomienia w podstawowej konfiguracji. Takie sprawdzenie pozwala wykluczyć sytuację, w której problem powoduje wadliwe urządzenie podłączone do portu. Nie należy jednak wielokrotnie poruszać wtyczką zasilacza ani dociskać obudowy w celu wymuszenia startu.

Jeżeli laptop działa niestabilnie, warto w pierwszej kolejności zabezpieczyć ważne dane, o ile system uruchamia się bezpiecznie. Dane użytkownika mogą znajdować się na dysku SSD, czyli nośniku pamięci wykorzystującym pamięć półprzewodnikową, albo na innym wewnętrznym nośniku. Próby samodzielnego demontażu płyty głównej bez doświadczenia mogą doprowadzić do dodatkowych uszkodzeń przewodów, taśm i złączy.

Kiedy przyczyną nie jest przerwana ścieżka

Brak ładowania nie zawsze oznacza uszkodzenie połączenia między gniazdem a układem ładowania. Przyczyną może być uszkodzony zasilacz, bateria, kontroler ładowania albo nieprawidłowa komunikacja z baterią. Kontroler ładowania jest układem, który nadzoruje przepływ energii do akumulatora i płyty głównej.

Brak obrazu również może mieć inne źródło. Możliwe są problemy z matrycą, taśmą obrazu, podświetleniem albo układem graficznym. Taśma obrazu to elastyczne połączenie przewodzące sygnał między płytą główną a ekranem. Jej uszkodzenie może zależeć od kąta otwarcia pokrywy, podczas gdy przerwana ścieżka na płycie może powodować szerszy zestaw objawów.

Samoczynne wyłączanie może wynikać z przegrzewania, uszkodzenia układu zasilania, błędów pamięci lub problemów programowych. Oprogramowanie układowe, czyli zapisany w pamięci kod sterujący podstawowym uruchamianiem laptopa, także może powodować brak startu. Dlatego regenerację ścieżki wykonuje się dopiero po potwierdzeniu, że to właśnie przerwane połączenie odpowiada za objawy.

Najczęstsze pytania

Czy każdą przerwaną ścieżkę można naprawić?
Nie w każdym przypadku. Możliwość regeneracji zależy od miejsca uszkodzenia, stanu laminatu, liczby naruszonych warstw i funkcji obwodu. Jeżeli uszkodzenia są rozległe, najpierw ocenia się ryzyko oraz przewidywaną trwałość naprawy.

Czy naprawa ścieżki wymaga wymiany płyty głównej?
Nie zawsze. Jeżeli uszkodzenie jest zlokalizowane i możliwe do odtworzenia, naprawa elektroniki może przywrócić działanie bez wymiany całej płyty. Decyzja jest podejmowana po pomiarach i oględzinach.

Czy laptop może działać mimo przerwanej ścieżki?
Tak. Niektóre ścieżki odpowiadają za funkcje używane tylko w określonych sytuacjach. Laptop może działać przy zasilaniu sieciowym, ale nie ładować baterii, albo uruchamiać system, lecz nie obsługiwać wybranego portu.

Czy można zabezpieczyć naprawione miejsce?
Tak, jeżeli sposób zabezpieczenia jest dobrany do konstrukcji płyty. Ochrona ma ograniczać ruch przewodu i ryzyko ponownego wyrwania połączenia, ale nie może utrudniać odprowadzania ciepła ani powodować kontaktu z sąsiednimi elementami.

Czy na naprawę udzielana jest gwarancja?
Warunki zależą od zakresu wykonanych prac i wyniku diagnozy. Naprawa może być objęta gwarancją do dwunastu miesięcy, zgodnie z ustaleniami dotyczącymi konkretnego przypadku.

Regeneracja przerwanych ścieżek na płycie głównej laptopa Lenovo wymaga połączenia diagnostyki elektrycznej, oględzin pod powiększeniem i wiedzy o funkcji poszczególnych obwodów. Najważniejsze jest odróżnienie rzeczywistej przerwy od uszkodzonego elementu, zwarcia lub problemu z taśmą. Dopiero po takim rozpoznaniu można dobrać naprawę, która przywróci połączenie i zapewni stabilną pracę urządzenia.
