Wymiana całego panelu portów bocznych laptopa

Uszkodzenie bocznego panelu portów w laptopie Lenovo może wyglądać jak awaria pojedynczego gniazda, ale w wielu konstrukcjach problem dotyczy całego modułu zamontowanego przy krawędzi obudowy. Objawem bywa brak reakcji na ładowarkę, pendrive, słuchawki albo monitor zewnętrzny. Czasami port działa tylko po poruszeniu wtyczką, a innym razem kilka złączy przestaje działać jednocześnie. W takiej sytuacji sama wymiana gniazda może nie wystarczyć. Potrzebna jest ocena, czy uszkodzony jest panel portów, przewód łączący go z płytą główną, czy układ elektroniczny odpowiedzialny za komunikację.

Jak rozpoznać uszkodzenie całego panelu portów

Panel portów bocznych to element konstrukcyjny laptopa, w którym znajdują się jedno lub więcej gniazd służących do podłączania urządzeń zewnętrznych. W zależności od modelu Lenovo może to być osobna płytka drukowana, czyli niewielka płytka elektroniczna z zamontowanymi złączami, albo część większego modułu połączonego z płytą główną.

Najczęściej zgłaszany objaw brzmi: „nie działają porty z boku laptopa”. W praktyce może to oznaczać różne sytuacje:

• ładowarka nie jest wykrywana przez gniazdo USB-C, czyli odwracalne złącze używane między innymi do przesyłania danych, obrazu lub zasilania,

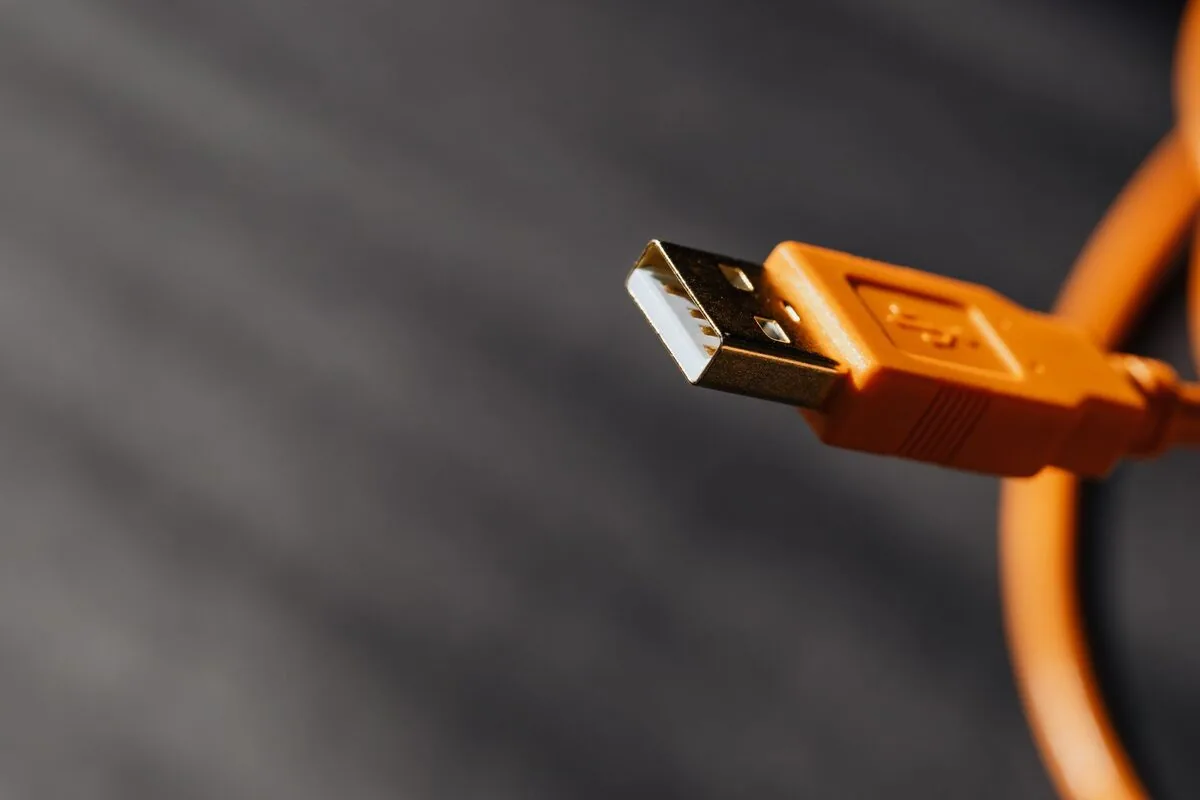

• pendrive nie pojawia się w systemie po podłączeniu do portu USB-A, czyli klasycznego prostokątnego złącza USB,
• obraz nie jest przesyłany przez HDMI, czyli cyfrowe złącze służące do podłączenia monitora lub telewizora,
• słuchawki nie są rozpoznawane przez gniazdo audio typu mini-jack, czyli małe złącze analogowe dla słuchawek i mikrofonu,
• port działa tylko wtedy, gdy przewód zostanie ustawiony pod określonym kątem,
• obudowa przy złączu jest pęknięta albo gniazdo przesunęło się do środka,
• kilka portów przestało działać po upadku, zalaniu lub silnym naprężeniu przewodu.

Jeżeli uszkodzenia są widoczne w kilku sąsiednich złączach, bardziej prawdopodobna staje się wymiana całego panelu portów niż naprawa jednego gniazda. Ostateczne rozpoznanie wymaga jednak sprawdzenia konkretnej konstrukcji laptopa Lenovo oraz sposobu połączenia modułu z płytą główną.

Najczęstsze przyczyny awarii bocznych złączy

Uszkodzenie mechaniczne gniazda

Najczęstszą przyczyną jest wyłamanie, rozgięcie albo poluzowanie gniazda. Do uszkodzenia dochodzi, gdy podłączony przewód zostanie mocno pociągnięty, laptop zostanie przesunięty z wpiętym akcesorium albo wtyczka zostanie wprowadzona pod kątem. Siła przenosi się wtedy na metalową obudowę złącza i jego punkty lutownicze.

Punkty lutownicze to miejsca, w których element elektroniczny jest połączony z płytką drukowaną. Ich pęknięcie może powodować przerywanie połączenia. Port może wtedy działać chwilowo, lecz rozłączać się po lekkim dotknięciu przewodu.

Pęknięcie płytki panelu portów

Jeżeli panel portów jest osobną płytką, może ulec wygięciu lub pęknięciu. Płytka drukowana zawiera ścieżki przewodzące, czyli cienkie połączenia miedziane doprowadzające sygnał i zasilanie do poszczególnych gniazd. Uszkodzenie ścieżki może wyłączyć jedno złącze albo kilka portów korzystających ze wspólnego obwodu.

Uszkodzenie przewodu połączeniowego

Niektóre panele portów są połączone z płytą główną za pomocą taśmy sygnałowej albo przewodu wielożyłowego. Taśma sygnałowa to płaski przewód, w którym wiele cienkich ścieżek przenosi dane i zasilanie. Jeżeli przewód zostanie zagięty, przecięty lub niedokładnie osadzony w gnieździe, porty mogą przestać działać mimo braku widocznych uszkodzeń obudowy.

Zanieczyszczenia i utlenienie styków

Pył, włókna materiału i zabrudzenia mogą utrudnić pełne wsunięcie wtyczki. W przypadku wilgoci może pojawić się utlenienie styków, czyli chemiczne pogorszenie powierzchni przewodzących. Taki problem czasami dotyczy tylko jednego złącza, ale przy zalaniu płyn może przedostać się także do sąsiednich elementów panelu.

Uszkodzenie elektryczne

Nieprawidłowe akcesorium, zwarcie albo przepięcie może uszkodzić element zabezpieczający panel portów. Zwarcie to niezamierzone połączenie punktów o różnym potencjale elektrycznym, które może spowodować nadmierny przepływ prądu. Przepięcie oznacza pojawienie się napięcia wyższego niż przewidziane dla danego obwodu.

W takiej sytuacji wymiana panelu może być konieczna, ale przed jej wykonaniem trzeba sprawdzić, czy uszkodzenie nie objęło również płyty głównej. Nowy moduł podłączony do niesprawnego obwodu może nie działać albo ulec uszkodzeniu.

Warianty uszkodzeń panelu w laptopach Lenovo

Podobny objaw może mieć różne źródło. Wymiana całego panelu portów bocznych jest uzasadniona przede wszystkim wtedy, gdy moduł został uszkodzony mechanicznie, kilka złączy ma wspólne uszkodzenie albo koszt i ryzyko naprawy pojedynczych elementów nie pozwalają na pewne odtworzenie sprawności.

W pierwszym wariancie uszkodzeniu ulega sama obudowa portu. Gniazdo jest luźne, przesuwa się w otworze lub pozostaje wciśnięte do środka. Jeżeli panel jest zintegrowany z płytką, wymiana całego modułu pozwala przywrócić prawidłowe mocowanie wszystkich złączy.

W drugim wariancie jeden port nie działa, ale pozostałe funkcjonują prawidłowo. Może to wskazywać na lokalne uszkodzenie gniazda, jego lutowania albo jednego toru sygnałowego. Tor sygnałowy to określona ścieżka odpowiedzialna za przesyłanie danych, obrazu lub zasilania. W takim przypadku nie zawsze trzeba wymieniać cały panel, lecz decyzję podejmuje się dopiero po pomiarach.

W trzecim wariancie przestaje działać kilka portów jednocześnie. Taki objaw może wynikać z uszkodzenia wspólnego zasilania, przewodu połączeniowego albo elektroniki panelu. Jeżeli wszystkie złącza znajdują się na jednej płytce, wymiana modułu często jest bardziej przewidywalna niż próba naprawy wielu niezależnych uszkodzeń.

W czwartym wariancie port działa, lecz występują przerwy w komunikacji. Pendrive jest okresowo rozłączany, obraz zanika, a ładowanie przerywa się przy poruszeniu przewodem. Może to oznaczać mikropęknięcia lutów. Mikropęknięcie to niewielka, często niewidoczna gołym okiem przerwa w połączeniu elektrycznym.

W piątym wariancie uszkodzenie jest następstwem zalania. Wtedy nie należy ograniczać diagnozy do samego panelu. Ciecz może pozostawić osad przewodzący albo powodować korozję, czyli stopniowe niszczenie metalowych elementów. Konieczne jest sprawdzenie także sąsiednich fragmentów płyty głównej i przewodów.

Jak przebiega diagnoza i wymiana modułu

Diagnoza poprzedza naprawę. Najpierw ustala się, które porty nie działają, z jakimi urządzeniami występuje problem oraz czy objaw pojawia się stale, czy tylko przy poruszaniu wtyczką. Sprawdza się również, czy gniazdo jest stabilne mechanicznie i czy nie ma śladów pęknięcia, przypalenia, wilgoci albo odkształcenia.

Następnie wykonuje się test z użyciem sprawnych, zgodnych akcesoriów. Pozwala to wykluczyć uszkodzony przewód, wadliwy pendrive, problem z ładowarką albo niekompatybilne urządzenie. Kompatybilność oznacza zgodność parametrów i sposobu komunikacji między laptopem a podłączonym akcesorium.

W razie potrzeby sprawdzane są ustawienia systemowe oraz BIOS/UEFI, czyli podstawowe oprogramowanie uruchamiane przed systemem operacyjnym, które rozpoznaje główne elementy laptopa i kontroluje część ustawień sprzętowych. Sprawdza się również sterownik, czyli oprogramowanie pozwalające systemowi komunikować się z konkretnym urządzeniem.

Po wykluczeniu problemu programowego laptop jest odłączany od zasilania, a obudowa jest demontowana zgodnie z konstrukcją danego modelu Lenovo. Przed rozpoczęciem prac stosuje się ochronę przed wyładowaniem elektrostatycznym. Wyładowanie elektrostatyczne, nazywane ESD, to nagły przepływ ładunku, który może uszkodzić delikatne układy elektroniczne bez pozostawienia widocznego śladu.

Panel portów zostaje odłączony od płyty głównej, a jego stan porównuje się z objawami zgłaszanymi podczas testu. Sprawdzane są również zatrzaski, gniazda przewodów i elementy mocujące. Jeżeli panel jest połączony taśmą sygnałową, kontroluje się jej ciągłość. Ciągłość oznacza, że przewód tworzy nieprzerwaną drogę dla prądu lub sygnału.

Przy wymianie stosowane są wyłącznie nowe części. Dobór modułu musi uwzględniać dokładny model laptopa, układ portów, typ przewodu oraz wersję płytki. Element wyglądający podobnie może mieć inne przypisanie pinów, czyli układ styków odpowiedzialnych za konkretne funkcje. Zastosowanie niewłaściwego modułu może spowodować brak działania części portów albo dodatkowe uszkodzenie.

Po zamontowaniu panelu wykonuje się test mechaniczny i elektryczny. Sprawdza się stabilność gniazd, prawidłowe osadzenie w obudowie, wykrywanie urządzeń, przesyłanie danych, ładowanie oraz działanie obrazu i dźwięku, jeżeli dane funkcje są obsługiwane przez wymieniany moduł. Obudowa zostaje zamknięta dopiero po potwierdzeniu, że przewody nie są naprężone i nie zostały przyciśnięte.

Błędy popełniane podczas samodzielnej naprawy

Częstym błędem jest wciskanie wtyczki na siłę. Jeżeli port jest przesunięty albo uszkodzony, większy nacisk może wyrwać go z płytki i oderwać fragment ścieżek. Naprawa przerwanych ścieżek wymaga precyzyjnego lutowania i może być trudniejsza niż wymiana prawidłowo dobranego panelu.

Innym problemem jest używanie kleju do unieruchomienia luźnego gniazda. Klej może zasłonić punkty lutownicze, utrudnić późniejszy demontaż i dostać się do styków. Nie przywraca też poprawnego połączenia elektrycznego, dlatego stabilne mechanicznie gniazdo nadal może nie działać.

Ryzykowne jest również czyszczenie portu metalowym przedmiotem. Może dojść do zwarcia, wygięcia styków albo zarysowania powierzchni kontaktowych. Nie należy także podgrzewać gniazda przypadkową lutownicą. Zbyt wysoka temperatura może odkleić ścieżki od płytki, uszkodzić sąsiednie elementy lub zdeformować obudowę.

Nieprawidłową metodą jest wymiana części wyłącznie na podstawie zdjęcia. Moduły o podobnym wyglądzie mogą różnić się układem przewodów i wersją elektroniki. Do właściwego doboru potrzebne są oznaczenia laptopa oraz identyfikacja zamontowanego elementu.

Co można sprawdzić przed przekazaniem laptopa do diagnozy

Można bezpiecznie sprawdzić działanie kilku różnych urządzeń i przewodów, aby ustalić, czy problem dotyczy samego portu, czy konkretnego akcesorium. Warto zanotować, które złącza działają, a które nie reagują. Pomocna jest także informacja, czy problem wystąpił po upadku, zalaniu, podłączeniu nowego urządzenia albo mocnym szarpnięciu przewodu.

Można ponownie uruchomić system i sprawdzić, czy urządzenie pojawia się w ustawieniach systemowych. Przy problemach z USB warto zwrócić uwagę, czy laptop wydaje dźwięk podłączenia urządzenia albo wyświetla komunikat o błędzie. Przy problemach z obrazem należy sprawdzić, czy ekran zewnętrzny jest wykrywany po wybraniu odpowiedniego trybu wyświetlania.

Nie należy jednak rozginać styków, rozkręcać obudowy bez odpowiednich narzędzi ani kontynuować ładowania, jeżeli gniazdo się nagrzewa, wydziela zapach spalenizny lub nosi ślady przypalenia. Nie powinno się również poruszać przewodem w uszkodzonym porcie w celu chwilowego przywrócenia działania. Takie zachowanie może powiększyć uszkodzenie.

Kiedy przyczyną nie jest panel portów

Brak działania złącza nie zawsze oznacza uszkodzenie mechaniczne. Problem może leżeć po stronie akcesorium, przewodu, sterownika albo ustawień systemowych. Jeżeli ten sam pendrive nie działa także po podłączeniu do innego sprawnego portu, najpierw należy podejrzewać akcesorium lub jego przewód.

Jeżeli port USB zasila urządzenie, ale system go nie wykrywa, możliwa jest awaria części odpowiedzialnej za transmisję danych. Zasilanie i dane korzystają z odrębnych torów, dlatego samo świecenie kontrolki urządzenia nie potwierdza pełnej sprawności gniazda.

Jeżeli ładowanie nie działa wyłącznie z jedną ładowarką, trzeba sprawdzić zgodność jej parametrów. W przypadku USB-C znaczenie ma także obsługiwany standard zasilania. Standard to określony zestaw wymagań dotyczących napięcia, natężenia i sposobu negocjowania parametrów między urządzeniami.

Brak obrazu przez HDMI może wynikać z ustawień wyświetlania, sterownika grafiki albo uszkodzenia przewodu. Sterownik grafiki to oprogramowanie kontrolujące przetwarzanie i przesyłanie obrazu. Jeżeli obraz pojawia się po zmianie przewodu, panel portów może być sprawny.

Problemy z dźwiękiem mogą z kolei wynikać z wybranego urządzenia wyjściowego w systemie, a nie z uszkodzenia gniazda audio. Dopiero brak reakcji na różne sprawne słuchawki, widoczne uszkodzenie mechaniczne i prawidłowe ustawienia wskazują na usterkę sprzętową.

Najczęstsze pytania dotyczące wymiany panelu

Czy trzeba wymieniać cały panel, gdy nie działa tylko jeden port?

Nie zawsze. Jeżeli uszkodzenie jest ograniczone do pojedynczego gniazda, możliwa może być naprawa tego elementu. Wymiana całego panelu jest rozważana wtedy, gdy złącze jest częścią nierozdzielnego modułu, uszkodzeniu uległo kilka elementów albo naprawa pojedynczego gniazda nie zapewniłaby trwałego połączenia.

Czy wymiana panelu usuwa problem z ładowaniem przez USB-C?

Może usunąć problem, jeżeli przyczyną jest uszkodzone gniazdo lub płytka panelu. Jeżeli awaria dotyczy układu zasilania na płycie głównej, sama wymiana panelu nie wystarczy. Dlatego przed naprawą sprawdza się zarówno moduł portów, jak i obwód zasilający.

Czy można zachować dane zapisane na laptopie?

Wymiana panelu portów nie wymaga usuwania danych z nośnika. Nośnik danych, czyli element przechowujący system i pliki, pozostaje odrębną częścią laptopa. Mimo to przed każdą ingerencją sprzętową warto mieć aktualną kopię ważnych plików.

Czy po wymianie działa każdy typ urządzenia podłączanego do danego portu?

Działanie zależy od możliwości konkretnego modelu Lenovo i zastosowanego modułu. Nie każdy port USB-C obsługuje obraz, ładowanie i wszystkie standardy transmisji jednocześnie. Po wymianie sprawdza się funkcje przewidziane dla danego modelu, a nie tylko fizyczne wykrywanie wtyczki.

Jaki zakres gwarancji może obejmować taką naprawę?

Naprawa może być objęta gwarancją do 12 miesięcy, zgodnie z warunkami przekazanymi przy realizacji zlecenia. Gwarancja dotyczy wykonanej usługi lub zastosowanej części w zakresie określonym dla konkretnej naprawy.

Wymiana całego panelu portów bocznych laptopa Lenovo jest rozwiązaniem stosowanym wtedy, gdy uszkodzenie obejmuje moduł z kilkoma złączami, jego mocowanie lub wspólne połączenie z płytą główną. Rzetelna diagnoza pozwala odróżnić awarię panelu od problemu z przewodem, akcesorium, oprogramowaniem albo układem zasilania. Dzięki temu dobierana jest naprawa odpowiadająca rzeczywistej przyczynie, a nie tylko objawowi widocznemu na krawędzi obudowy.
