Modernizacja anteny Wi-Fi dla lepszego zasięgu

Niestabilne połączenie z siecią bezprzewodową, nagłe spadki prędkości transferu danych lub całkowity brak widoczności sieci w paśmie 5 GHz oraz 6 GHz to uciążliwe problemy w codziennej pracy mobilnej. W wielu przypadkach użytkownicy zgłaszają, że laptop traci łączność z routerem już po odejściu na odległość kilku metrów, a poruszenie pokrywą matrycy powoduje natychmiastowe zerwanie transmisji. W laptopach Lenovo — w tym w modelach biznesowych ThinkPad, multimedialnych IdeaPad, konwertowalnych Yoga, gamingowych Legion, a także ThinkBook i Chromebook — tor radiowy stanowi precyzyjny układ współzależnych elementów. Modernizacja lub naprawa anteny Wi-Fi pozwala przywrócić stabilność sygnału, zoptymalizować zysk energetyczny i dostosować urządzenie do nowoczesnych standardów sieciowych.

Przyczyny spadku zasięgu i degradacji sygnału bezprzewodowego

Problemy z łącznością bezprzewodową mogą mieć źródło zarówno w uszkodzeniach mechanicznych, jak i niedopasowaniu sprzętowym. Do najczęstszych przyczyn zaliczają się:

• Przetarcie lub naderwanie przewodu antenowego w zawiasie — kable koncentryczne (cienkie przewody ekranowane prowadzące sygnał wielkiej częstotliwości) przebiegają wzdłuż prowadnic zawiasów łączących jednostkę zasadniczą z klapą matrycy. Wielokrotne otwieranie i zamykanie pokrywy prowadzi do zmęczenia materiału, pęknięcia żyły sygnałowej lub zwarcia oplotu masowego.
• Niedopasowanie pasmowe fabrycznych anten — starsze instalacje antenowe projektowane pod pasmo 2.4 GHz wykazują wysokie tłumienie falowe przy wyższych częstotliwościach. Po zamontowaniu nowoczesnego modułu Wi-Fi 6, 6E lub Wi-Fi 7 brak wymiany promienników na wersje Tri-Band (obsługujące pasma 2.4 GHz, 5 GHz oraz 6 GHz) skutkuje drastycznym obniżeniem zasięgu.

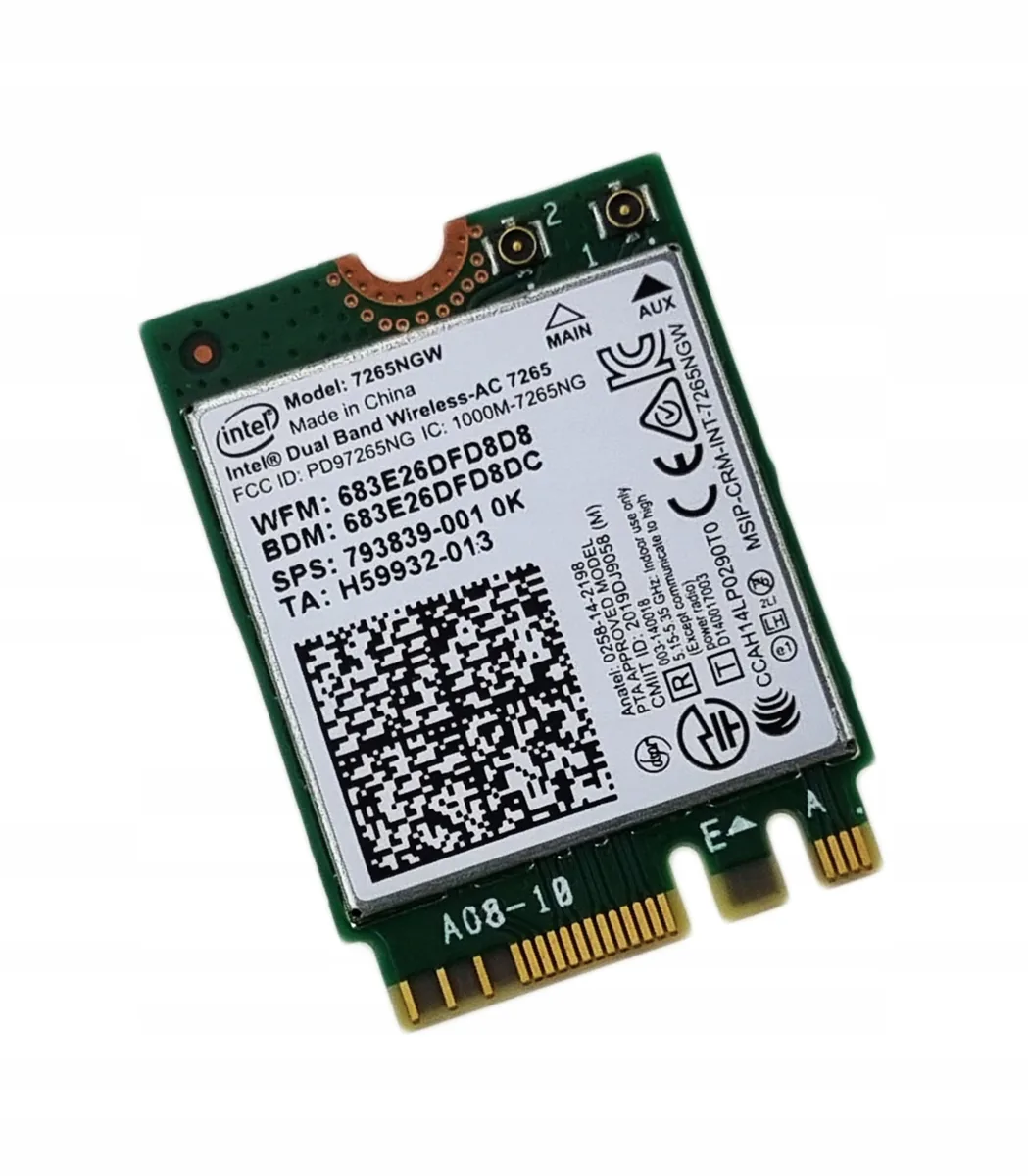

• Poluzowanie lub uszkodzenie mikrozłącza antenowego — w laptopach stosuje się miniaturowe złącza koncentryczne standardu U.FL lub nowszego, mniejszego MHF4 (złącza zatrzaskowe o średnicy poniżej 2 mm łączące kabel z kartą sieciową). Drgania, upadek urządzenia lub niefachowy montaż mogą doprowadzić do zsunięcia się wtyku z gniazda karty WLAN (Wireless Local Area Network — bezprzewodowa karta sieciowa).
• Tłumienie sygnału przez konstrukcję obudowy — w modelach wykonanych w całości ze stopów aluminium lub magnezu (np. wybrane serie ThinkPad X1 czy Yoga) fale radiowe nie przenikają przez metal. Jeśli szczeliny dylatacyjne z tworzywa sztucznego (tzw. okna radiowe) ulegną przysłonięciu lub fabryczne anteny mają nieoptymalną polaryzację, zasięg ulega znacznemu pogorszeniu.
• Zakłócenia elektromagnetyczne (EMI) — brak właściwego ekranowania wewnętrznego taśmy matrycy eDP (Embedded DisplayPort — magistrala przesyłająca sygnał wideo do ekranu) lub nieekranowane linie portów USB 3.0 mogą generować szum radiowy w paśmie 2.4 GHz, który zagłusza słaby sygnał z routera.

Różnice w konstrukcji i typowe warianty usterek antenowych

W zależności od konstrukcji laptopa Lenovo układ antenowy może przybierać zróżnicowaną formę, co wpływa na charakterystykę występujących problemów.

Pierwszym wariantem jest uszkodzenie zależne od kąta otwarcia ekranu. Objawia się ono tym, że przy odchyleniu matrycy o określony kąt wskaźnik zasięgu sieci spada do zera lub połączenie zostaje przerwane. Taki stan wskazuje bezpośrednio na naciągnięcie lub częściowe przerwanie wiązki pigtaili antenowych (krótkich odcinków kabla koncentrycznego ze złączami) wewnątrz tunelu zawiasu. Jest to częsta przypadłość w intensywnie eksploatowanych laptopach serii ThinkPad oraz ThinkBook.

Drugi wariant dotyczy selektywnej utraty pasma wysokiego. Urządzenie bez problemu wykrywa i utrzymuje połączenie z siecią 2.4 GHz, ale traci widoczność sieci 5 GHz lub 6 GHz już w sąsiednim pokoju. Wynika to z faktu, że fale o wyższej częstotliwości są znacznie bardziej podatne na tłumienie dielektryczne oraz straty na uszkodzonym oplocie kabla. W takim przypadku zysk energetyczny dBi (miara kierunkowości i efektywności anteny w odniesieniu do anteny wzorcowej) spada poniżej wartości użytkowej.

Trzeci wariant to asymetria torów w technologii MIMO (Multiple Input Multiple Output — technika transmisji wieloantenowej zwiększająca przepustowość). Współczesne laptopy wykorzystują układ co najmniej dwóch anten: głównej (Main) oraz pomocniczej (Aux). Uszkodzenie jednego z torów sprawia, że karta sieciowa nie może zestawić połączenia wielostrumieniowego, co objawia się drastycznym spadkiem transferu danych mimo pozornego wskazywania pełnego zasięgu w systemie operacyjnym.

Czwarty wariant spotykany jest w laptopach gamingowych Legion oraz smukłych Yoga, gdzie anteny umieszczane są w dolnej części korpusu lub przy krawędziach bocznych zamiast w górnej ramce ekranu. Taki układ bywa podatny na tłumienie sygnału przez dłonie użytkownika lub metalowe elementy biurka, co wymaga zastosowania promienników o zmienionej charakterystyce kierunkowej.

Profesjonalna diagnoza i modernizacja układu antenowego

Prawidłowe przeprowadzenie modernizacji lub naprawy toru antenowego wymaga precyzyjnych procedur pomiarowych i montażowych. Diagnoza poprzedza każdą ingerencję sprzętową, co pozwala precyzyjnie zlokalizować źródło tłumienia sygnału.

Procedura serwisowa obejmuje następujące etapy:

• Pomiar parametrów toru radiowego — weryfikacja poziomu RSSI (Received Signal Strength Indicator — wskaźnik siły odbieranego sygnału) oraz stosunku sygnału do szumu (SNR) w kontrolowanych warunkach laboratoryjnych.
• Weryfikacja ciągłości i impedancji przewodów — badanie kabli koncentrycznych pod kątem mikropęknięć żyły środkowej oraz ciągłości ekranu za pomocą mierników wysokiej częstotliwości, z kontrolą dopasowania impedancji falowej (standardowo 50 omów).
• Dobór nowych modułów antenowych — montaż fabrycznie nowych promienników wielopasmowych (obsługujących zakresy 2.4 GHz, 5 GHz oraz 6 GHz) o podwyższonym zysku energetycznym, dobranych pod kątem geometrii obudowy i materiału klapy matrycy danego modelu Lenovo.
• Precyzyjny routing okablowania — ułożenie przewodów w fabrycznych prowadnicach z zachowaniem minimalnego dopuszczalnego promienia gięcia kabla koncentrycznego, co zapobiega zjawisku załamania dielektryka teflonowego.
• Aplikacja ekranowania przeciwzakłóceniowego — montaż absorberów ferrytowych oraz taśm miedzianych/aluminiowych w strefach narażonych na emisję zakłóceń EMI z przetwornic zasilania, kontrolerów graficznych oraz taśmy matrycy.
• Testy stabilności transmisji MIMO — weryfikacja stabilności połączenia pod obciążeniem w komorze testowej oraz kontrola zachowania sygnału podczas ciągłego ruchu zawiasów matrycy.

Wszystkie procedury realizowane są z wykorzystaniem wyłącznie nowych, wysokiej jakości komponentów. Na wykonane prace udzielana jest gwarancja do 12 miesięcy. Doświadczenie budowane przez ponad 20 lat pracy oraz ponad 10 000 urządzeń poddanych naprawom pozwala na skuteczne wyeliminowanie problemów z zasięgiem w niemal każdej konstrukcji laptopa Lenovo — większość usterek udaje się usunąć. Na czas trwania procedury serwisowej dostępny jest bezpłatnie laptop zastępczy, a w ramach obsługi realizowany jest bezpłatny dojazd.

Zagrożenia związane z niefachową wymianą i przeróbkami anten

Próby samodzielnej modernizacji lub naprawy anten w laptopie bez odpowiednich narzędzi mikroelektronicznych niosą za sobą ryzyko poważnych uszkodzeń mechanicznych i elektrycznych:

• Wyrwanie gniazda MHF4 z laminatu karty sieciowej — mikrozłącza antenowe nowej generacji są niezwykle delikatne. Podważanie ich nieodpowiednim narzędziem metalowym (np. wkrętakiem) często kończy się zerwaniem gniazda wraz z polami lutowniczymi z płytki drukowanej modułu WLAN, co wymaga skomplikowanej naprawy pod mikroskopem.
• Pęknięcie matrycy podczas demontażu ramki — w nowoczesnych laptopach IdeaPad, Yoga czy ThinkBook ramki ekranu są cienkie i mocowane na mocne taśmy klejące. Próba dostania się do fabrycznych anten bez separatorów termicznych i chemicznych często skutkuje pęknięciem panelu LCD lub uszkodzeniem taśm COF (Chip on Film — delikatne połączenia sterowników matrycy).
• Zmiażdżenie kabla koncentrycznego w zawiasie — nieprawidłowe poprowadzenie pigtaila poza dedykowanym kanałem montażowym powoduje przygniecenie kabla przez śrubę mocującą zawias, co prowadzi do zwarcia żyły sygnałowej do masy i całkowitego zaniku odbioru fal radiowych.
• Próby lutowania przewodów antenowych — kable mikrofalowe nie nadają się do tradycyjnego łączenia lutownicą kolbową. Stopienie wewnętrznej warstwy izolatora (dielektryka) zmienia impedancję falową kabla, tworząc punkt odbicia fali (wysoki współczynnik WFS/SWR), co drastycznie tłumi sygnał i może doprowadzić do przegrzania stopnia końcowego nadajnika w karcie sieciowej.

Weryfikacja programowa i wstępne kroki diagnostyczne

Przed podjęciem decyzji o ingerencji w strukturę sprzętową laptopa warto wykluczyć usterki leżące po stronie konfiguracji oprogramowania systemowego:

Warto zweryfikować stan sterowników karty sieciowej WLAN. Zaleca się instalację dedykowanego pakietu oprogramowania bezpośrednio ze strony wsparcia technicznego dla danego modelu Lenovo, unikając uniwersalnych sterowników generycznych dostarczanych przez aktualizacje systemowe.

Należy również skontrolować zaawansowane parametry zarządzania energią w systemie operacyjnym. W planie zasilania moduł sieci bezprzewodowej powinien mieć ustawiony tryb maksymalnej wydajności (wyłączenie funkcji 802.11 Power Save), co zapobiega usypianiu toru radiowego i cyklicznym spadkom mocy nadawczej.

Zaleca się przetestowanie łączności z kilkoma różnymi punktami dostępowymi (routerami) w różnych pasmach częstotliwości (2.4 GHz oraz 5 GHz). Umożliwia to wstępne określenie, czy degradacja dotyczy całego pasma radiowego, czy jedynie specyficznej konfiguracji sieciowej.

Czego zdecydowanie nie należy robić samodzielnie: nie należy podejmować prób podważania ramki matrycy, wciskania złączy antenowych przy pomocy ostrych przedmiotów ani rozcinania fabrycznych osłon zawiasów.

Rozróżnienie usterki anten od innych awarii toru radiowego

Objawy przypisywane uszkodzonym antenom mogą w rzeczywistości wynikać z innych problemów sprzętowych lub układowych w laptopie:

• Uszkodzenie stopnia końcowego nadajnika (PA/LNA) na karcie Wi-Fi — awaria wzmacniacza mocy (Power Amplifier) lub niskoszumnego wzmacniacza wejściowego (Low Noise Amplifier) wewnątrz układu scalonego karty WLAN daje identyczny objaw w postaci słabego zasięgu, mimo że przewody i promienniki antenowe pozostają w pełni sprawne.
• Blokada sprzętowa BIOS (tzw. Whitelist) — w starszych generacjach serii ThinkPad producent stosował w oprogramowaniu układowym BIOS listę dozwolonych kart sieciowych. Zamontowanie nowszej karty Wi-Fi 6 bez modyfikacji oprogramowania układowego powoduje zablokowanie startu laptopa (błąd 1802: Unauthorized network card).
• Konflikt z modułem Bluetooth — ponieważ moduł Bluetooth w laptopie korzysta z tego samego pasma 2.4 GHz i współdzieli z kartą Wi-Fi antenę pomocniczą (Aux), uszkodzenie wewnętrznego przełącznika antenowego na karcie może powodować zrywanie połączenia sieciowego podczas korzystania ze słuchawek lub myszy bezprzewodowej.
• Uszkodzenie linii zasilania magistrali M.2 / PCIe — niestabilne napięcie 3.3 V zasilające gniazdo karty sieciowej na płycie głównej (np. w wyniku degradacji kondensatorów filtrujących) prowadzi do resetowania się modułu radiowego pod dużym obciążeniem transferem danych, co bywa mylone ze zrywaniem sygnału z anteny.

Najczęściej zadawane pytania (FAQ)

Czy modernizacja samej anteny wystarczy, aby przyspieszyć internet w starszym laptopie Lenovo?
Sama wymiana anteny zwiększa zysk energetyczny i stabilność sygnału, jednak maksymalna prędkość transmisji jest limitowana przez standard karty sieciowej oraz routera. W celu uzyskania najwyższych prędkości modernizację anten wielopasmowych łączy się z wymianą modułu sieciowego na standard Wi-Fi 6E lub Wi-Fi 7.

Czym różnią się złącza U.FL od MHF4 stosowane w laptopach Lenovo?
Złącza U.FL (IPEX I) były powszechnie stosowane w starszych kartach sieciowych formatu mini-PCIe i charakteryzują się średnicą gniazda około 3 mm. Złącza MHF4 (IPEX IV) to miniaturowy standard stosowany w nowszych modułach formatu M.2 (NGFF), posiadający profil o wysokości zaledwie 1.4 mm. Złącza te nie są ze sobą bezpośrednio kompatybilne i wymagają dedykowanych przewodów koncentrycznych.

Dlaczego zasięg Wi-Fi drastycznie spada po wymianie matrycy lub obudowy?
Podczas wymiany matrycy lub elementów klapy kable antenowe muszą zostać zdemontowane i ułożone na nowo. Jeśli przewody zostaną niefachowo poprowadzone, przygniecione metalową ramką matrycy lub pozbawione fabrycznych taśm ekranujących, dochodzi do tłumienia fal i powstawania zakłóceń elektromagnetycznych.

Czy w laptopie z metalową obudową można uzyskać tak samo dobry zasięg jak w obudowie z tworzywa?
Tak, pod warunkiem precyzyjnego umieszczenia promienników antenowych w wyznaczonych strefach dylatacyjnych (oknach radiowych) oraz zastosowania anten o odpowiedniej polaryzacji i wysokim zysku energetycznym, które niwelują tłumienie wynikające z bliskości metalowych powierzchni korpusu.

Jak sprawdzić, czy uszkodzona jest antena, czy sama karta Wi-Fi?
Precyzyjna weryfikacja wymaga pomiaru sygnału przy użyciu karty wzorcowej oraz sprawdzenia ciągłości i tłumienności przewodów antenowych miernikiem mikrofalowym. W warunkach serwisowych wykonuje się bezpośrednie testy porównawcze torów Main i Aux.
