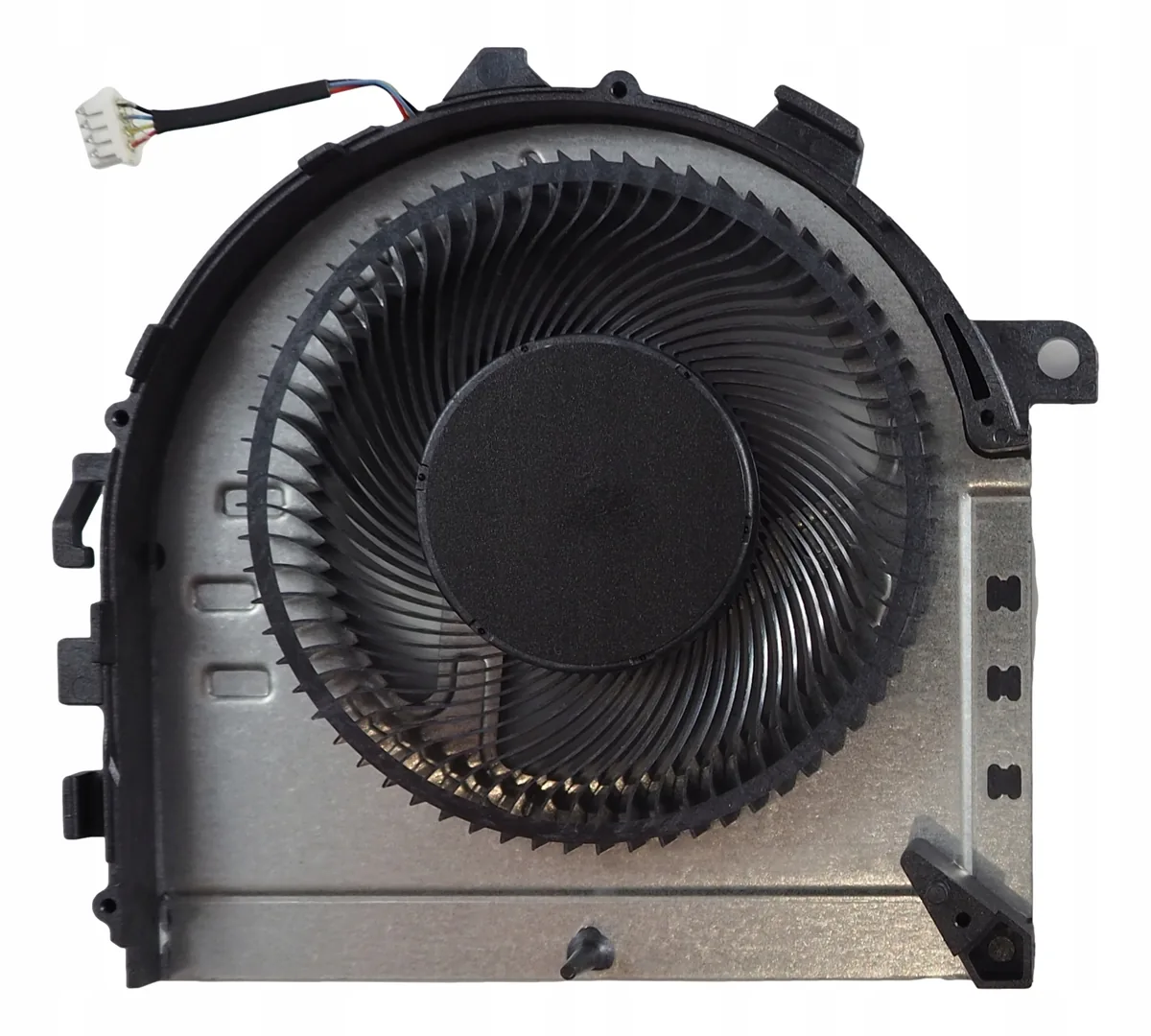

Modernizacja chłodzenia w laptopie Lenovo Legion

Laptopy gamingowe z serii Lenovo Legion są projektowane z myślą o pracy pod bardzo wysokim obciążeniem obliczeniowym. Wydajne wielordzeniowe procesory oraz zaawansowane układy graficzne wymagają odprowadzenia znacznych ilości energii cieplnej w ograniczonej przestrzeni obudowy. Fabryczne rozwiązania chłodzące, choć zaawansowane konstrukcyjnie, z biegiem czasu lub pod wpływem intensywnej eksploatacji mogą przestać zapewniać optymalne temperatury pracy. Modernizacja układu chłodzenia pozwala na przywrócenie pełnej stabilności termicznej, wyeliminowanie spadków wydajności oraz wyraźną poprawę kultury pracy wentylatorów.

Objawy nieprawidłowej pracy i przegrzewania w laptopach Lenovo Legion

Problemy z odprowadzaniem ciepła w laptopach z serii Legion zazwyczaj manifestują się w sposób stopniowy, wpływając bezpośrednio na komfort użytkowania oraz płynność generowanego obrazu. W zgłoszeniach serwisowych najczęściej pojawiają się następujące symptomy:

• Gwałtowne spadki płynności animacji podczas rozgrywki — zjawisko znane jako thermal throttling (automatyczne obniżanie taktowania zegarów procesora lub karty graficznej w celu uniknięcia uszkodzenia termicznego krzemu). Początkowo gra działa płynnie, jednak po kilkunastu minutach liczba klatek na sekundę drastycznie spada.
• Ciągła praca wentylatorów na maksymalnych obrotach — układ chłodzenia pracuje z najwyższą prędkością obrotową nawet przy minimalnym obciążeniu, na przykład podczas przeglądania stron internetowych lub edycji dokumentów.
• Wyczuwalna, nadmierna temperatura obudowy — silne nagrzewanie się przestrzeni roboczej wokół klawiatury (szczególnie w sekcji klawiszy WASD oraz w górnej części panelu roboczego) oraz dolnej pokrywy laptopa, uniemożliwiające komfortowe trzymanie urządzenia na kolanach.
• Nagłe wyłączanie się lub restartowanie komputera — zadziałanie sprzętowych zabezpieczeń termicznych odcinających zasilanie przy osiągnięciu temperatury krytycznej (często powyżej 100°C na rdzeniach procesora).
• Nietypowe dźwięki wydobywające się z wnętrza — terkotanie, świst lub buczenie łożysk wentylatorów wywołane ich zużyciem mechanicznym lub niewyważeniem łopatek pod wpływem nagromadzonego brudu.

Przyczyny problemów termicznych i warianty zachowania układu chłodzenia

Wzrost temperatur w laptopach Lenovo Legion może wynikać z wielu nakładających się na siebie czynników konstrukcyjnych, eksploatacyjnych oraz materiałowych. Do najczęstszych przyczyn zalicza się:

1. Degradacja fabrycznych materiałów termoprzewodzących — tradycyjne pasty termoprzewodzące (substancje wypełniające mikroskopijne nierówności między rdzeniem krzemowym a radiatorem) ulegają zjawisku zwanemu pump-out effect (wypychanie pasty poza obrys rdzenia na skutek naprzemiennego rozszerzania i kurczenia się materiałów podczas cykli nagrzewania i stygnięcia). Zjawisko to dotyczy szczególnie układów typu bare-die (krzem montowany bezpośrednio bez metalowej osłony rozpraszającej ciepło).
2. Zestarzenie lub niewłaściwa elastyczność termopadów — fabryczne termopady (sprężyste taśmy termoprzewodzące odprowadzające ciepło z sekcji zasilania VRM oraz kości pamięci VRAM) z czasem twardnieją, tracą oleje silikonowe i ulegają wykruszeniu, co prowadzi do przegrzewania się modułów pomocniczych płyty głównej.
3. Zanieczyszczenie finów radiatora i wirników — gromadzący się kurz tworzy na wylotach powietrza zwartą barierę (tzw. filc kurzowy), która blokuje przepływ powietrza tłoczonego przez wentylatory odśrodkowe.
4. Nierównomierny docisk i mikrodeformacje stopy radiatora — fabryczne radiatory z miedzi lub aluminium mogą posiadać minimalne odkształcenia powierzchni stykowej, co powoduje powstawanie lokalnych stref o słabym kontakcie cieplnym (tzw. hotspotów).
5. Uszkodzenie struktury rurek cieplnych lub komory parowej — rzadziej spotykana usterka, polegająca na mikrorozszczelnieniu heatpipe (miedzianych rurek z czynnikiem chłodniczym pracującym w cyklu parowania i skraplania) lub vapor chamber (spłaszczonej komory parowej pokrywającej płytę), co całkowicie pozbawia układ zdolności transportu energii cieplnej.

Warianty problemu różnią się w zależności od tego, który komponent osiąga limit termiczny. Wyróżnia się przegrzewanie procesora głównego (CPU), gdzie skoki temperatur są bardzo dynamiczne, przegrzewanie układu graficznego (GPU), które objawia się natychmiastowym dławieniem zegarów pamięci i rdzenia, oraz przegrzewanie sekcji zasilania (VRM — tranzystorów MOSFET odpowiedzialnych za stabilizację napięcia). Przegrzanie sekcji zasilania jest szczególnie zdradliwe, ponieważ sensory temperatur procesora mogą wskazywać prawidłowe wartości, podczas gdy laptop wyłącza się pod wpływem przeciążenia termicznego przetwornic.

Procedura profesjonalnej modernizacji i optymalizacji układu chłodzenia

Kompleksowa modernizacja chłodzenia w modelach Lenovo Legion wykracza poza standardową konserwację. Obejmuje ona modyfikację interfejsów termicznych, poprawę aerodynamiki oraz precyzyjne dopasowanie komponentów chłodzących. Cały proces przebiega według rygorystycznego protokołu technicznego:

1. Wstępna analiza telemetryczna i pomiary bazowe — przeprowadza się testy obciążeniowe z rejestracją parametrów pracy (taktowanie, pobór mocy w watach, temperatury poszczególnych rdzeni, różnice temperatur delta T). Pozwala to precyzyjnie zlokalizować źródło problemu.
2. Demontaż modułu chłodzenia Coldfront — bezpieczne odłączenie zasilania bateryjnego oraz demontaż zintegrowanego modułu radiatorów i wentylatorów zgodnie z procedurą zapobiegającą naprężeniom laminatu płyty głównej.
3. Oczyszczanie chemiczne i inspekcja powierzchni — usunięcie pozostałości starych past i termopadów przy użyciu alkoholu izopropylowego o wysokiej czystości oraz bezpiecznych rozpuszczalników węglowodorowych. Następuje weryfikacja płaskości stopy radiatora pod mikroskopem warsztatowym.
4. Wyrównywanie i polerowanie podstawy (lapping) — w przypadku wykrycia niedoskonałości wykonuje się mechaniczne planowanie miedzianej podstawy radiatora w celu uzyskania idealnie gładkiej powierzchni i maksymalnej powierzchni styku z rdzeniami krzemowymi.
5. Aplikacja zaawansowanych materiałów termoprzewodzących o zmiennej fazie — w nowoczesnych konstrukcjach Lenovo Legion optymalnym rozwiązaniem jest zastosowanie materiałów typu PCM (Phase Change Material, np. Honeywell PTM7950 — polimerowy materiał termoprzewodzący, który zmienia stan skupienia ze stałego w płynny w temperaturze około 45°C). Eliminuje to całkowicie problem wypychania pasty i gwarantuje stabilność parametrów przez wiele lat.
6. Wymiana termopadów na wysokowydajną masę plastyczną lub pady dedykowane — na sekcjach zasilania i kościach pamięci montuje się termopady o przewodności cieplnej rzędu 12–15 W/mK i odpowiednio dobranej twardości w skali Shore'a lub aplikuje się termopastyczną masę uszczelniającą (thermal putty — plastyczny żel termoprzewodzący), która idealnie wypełnia szczeliny bez wywierania nadmiernego nacisku na delikatne elementy SMD.
7. Uszczelnienie tuneli powietrznych — montaż dedykowanych taśm i pianek termoodpornych wokół krawędzi wentylatorów i radiatorów, co zapobiega zjawisku recyrkulacji gorącego powietrza wewnątrz obudowy laptopa.
8. Kalibracja docisku sprężynowego — montaż chłodzenia z zachowaniem odpowiedniej kolejności dokręcania śrub (zgodnie z oznaczeniami numerycznymi na ramce) i precyzyjną kontrolą siły docisku, co zabezpiecza rdzenie bare-die przed ukruszeniem.
9. Testy stabilności i walidacja termiczna — długotrwałe testy pod pełnym obciążeniem syntetycznym w celu weryfikacji spadku temperatur, eliminacji dławienia zegarów oraz oceny kultury pracy układu wentylacji.

Błędy popełniane podczas samodzielnych prób modyfikacji chłodzenia

Samodzielne próby ingerencji w układ chłodzenia laptopów gamingowych bez odpowiedniego zaplecza technicznego często prowadzą do poważnych uszkodzeń płyty głównej. Do najgroźniejszych błędów należą:

• Nieumiejętna aplikacja ciekłego metalu (liquid metal) — stopy galu, indu i cyny cechują się doskonałą przewodnością cieplną, ale przewodzą również prąd elektryczny i wchodzą w reakcje chemiczne z aluminium. Brak odpowiedniej bariery z lakieru elektroizolacyjnego (conformal coating) oraz uszczelnienia piankowego wokół rdzenia grozi wyciekiem ciekłego metalu pod wpływem wstrząsów, co prowadzi do zwarcia kondensatorów filtrujących i trwałego wypalenia laminatu płyty głównej.
• Zastosowanie termopadów o nieprawidłowej grubości — błąd rzędu 0,25 mm może uniemożliwić prawidłowy kontakt radiatora z rdzeniem procesora lub wywołać nadmierny nacisk na kości pamięci, prowadząc do zerwania padów lutowniczych pod układami BGA (kulkowymi połączeniami lutowanymi pod układem scalonym).
• Używanie standardowych past silikonowych przeznaczonych do komputerów stacjonarnych — pasty o niskiej lepkości w warunkach wysokich temperatur i braku zintegrowanej osłony procesora (IHS) ulegają degradacji i wypchnięciu w ciągu zaledwie kilkunastu dni od nałożenia.
• Czyszczenie wentylatorów sprężonym powietrzem bez blokady łopatek — strumień powietrza wprawia wirnik w niekontrolowane obroty, co powoduje powstanie zjawiska indukcji elektromagnetycznej (wentylator działa jak prądnica), generując napięcie wsteczne zdolne uszkodzić kontroler KBC (układ sterujący pracą płyty głównej) lub zniszczyć łożysko hydrodynamiczne.
• Niewłaściwa kolejność dokręcania śrub montażowych — dokręcenie jednej strony radiatora do końca przed rozpoczęciem dokręcania pozostałych śrub powoduje punktowy nacisk na krawędź rdzenia krzemowego i jego mechaniczne ukruszenie.

Wstępna weryfikacja stanu chłodzenia możliwa do przeprowadzenia przez użytkownika

Przed podjęciem decyzji o przekazaniu laptopa do serwisu istnieje możliwość przeprowadzenia bezpiecznych testów diagnostycznych w warunkach domowych:

• Monitorowanie parametrów za pomocą oprogramowania telemetrycznego — instalacja programów diagnostycznych pozwala na odczyt temperatur w spoczynku (powinny wynosić 40–55°C) oraz pod obciążeniem (temperatury CPU powyżej 95°C i GPU powyżej 86°C wskazują na konieczność interwencji serwisowej).
• Weryfikacja profili w oprogramowaniu sterującym — sprawdzenie ustawień trybów pracy (Performance, Balanced, Quiet) w dedykowanym oprogramowaniu Lenovo. Zdarza się, że wentylatory pracują głośno z powodu wymuszenia profilu najwyższej wydajności przy pracy biurowej.
• Wizualna ocena drożności wlotów powietrza — sprawdzenie stanu dolnej kratki wentylacyjnej od zewnątrz przy użyciu latarki, bez demontażu obudowy. Widoczna warstwa kurzu wskazuje na zablokowanie kanałów wentylacyjnych.

Czego kategorycznie nie należy robić: nie wolno wdmuchiwać sprężonego powietrza przez kratki wylotowe do wnętrza obudowy (powoduje to wtłoczenie zbitego kurzu bezpośrednio w mechanizm wirnika wentylatora), nie należy stosować igieł ani metalowych narzędzi do czyszczenia kratek, ani używać odkurzaczy generujących ładunki elektrostatyczne (ESD — wyładowania elektrostatyczne mogące uszkodzić elektronikę).

Kiedy spadek wydajności nie wynika z wady chłodzenia

Objawy przypominające przegrzewanie mogą być wywołane innymi usterkami sprzętowymi lub problemami konfiguracyjnymi. W procesie diagnostycznym należy odróżnić problemy termiczne od następujących sytuacji:

• Ograniczenia limitów mocy (Power Limit Throttling) — sytuacja, w której procesor obniża taktowanie nie z powodu temperatury, lecz z powodu osiągnięcia limitu prądowego lub problemów z sekcją zasilania na płycie głównej.
• Niewydolność lub uszkodzenie zasilacza sieciowego — jeżeli zasilacz nie jest w stanie dostarczyć pełnej mocy znamionowej, laptop przełącza się w tryb hybrydowy lub ogranicza pobór prądu przez kartę graficzną, co skutkuje spadkiem liczby klatek na sekundę bez wzrostu temperatur.
• Błędy sterowników i procesy tła — nieprawidłowo działające usługi systemowe obciążające zasoby w pętli mogą symulować stałe obciążenie, uniemożliwiając przejście podzespołów w stany oszczędzania energii (C-states).
• Degradacja struktury krzemowej lub pamięci VRAM — występowanie artefaktów (przekłamań obrazu, kolorowych pasków) może wynikać z uszkodzenia połączeń lutowanych BGA lub samych kości pamięci, a nie z chwilowego przegrzania.

Najczęściej zadawane pytania o modernizację chłodzenia w Lenovo Legion (FAQ)

Czym różni się materiał zmiennofazowy PTM7950 od tradycyjnej pasty termoprzewodzącej?
Materiał zmiennofazowy w temperaturze pokojowej ma postać stałego płatka, co ułatwia idealnie równomierną aplikację. Pod wpływem ciepła wydzielanego przez procesor (powyżej 45°C) materiał mięknie i wypełnia wszelkie mikroskopijne szczeliny, zachowując się jak ciecz o wysokiej przewodności cieplnej. Po ostygnięciu powraca do stanu stałego. Dzięki temu nie ulega wypychaniu poza rdzeń (zjawisko pump-out), co zapewnia stabilne temperatury przez znacznie dłuższy czas niż standardowe pasty.

Czy po modernizacji chłodzenia laptop Lenovo Legion będzie całkowicie bezgłośny podczas grania?
W laptopach o tak wysokim zagęszczeniu mocy pełne wyciszenie pod maksymalnym obciążeniem nie jest fizycznie możliwe, ponieważ wentylatory muszą przetłoczyć określoną objętość powietrza. Modernizacja pozwala jednak na obniżenie temperatur podzespołów o kilka do kilkunastu stopni, co umożliwia wentylatorom pracę na niższych, znacznie cichszych profilach obrotowych oraz eliminuje irytujące zjawisko nagłych skoków prędkości obrotowej.

Czy w modelach Lenovo Legion bezpieczne jest stosowanie ciekłego metalu?
Ciekły metal zapewnia najwyższą przewodność cieplną, jednak w laptopach przenośnych niesie ze sobą ryzyko wycieku pod wpływem wstrząsów oraz wchodzi w powolną reakcję z miedzią (zjawisko amalgamatowania). Z tego względu w większości konfiguracji znacznie bezpieczniejszym i równie skutecznym rozwiązaniem długoterminowym jest zastosowanie profesjonalnych materiałów zmiennofazowych.

Jakie części są wykorzystywane podczas procesu modernizacji?
Wszelkie wymieniane elementy układu chłodzenia, w tym wentylatory, materiały termoprzewodzące oraz elementy uszczelniające, to wyłącznie nowe, nigdy nieużywane komponenty o parametrach ściśle dopasowanych do danej generacji obudowy Lenovo Legion.

Jakie zabezpieczenie obejmuje wykonaną usługę?
Na wykonaną modernizację oraz wymienione komponenty udzielana jest gwarancja na okres do 12 miesięcy. Doświadczenie poparte ponad 20 latami praktyki i wykonaniem napraw w ponad 10 000 urządzeń pozwala na precyzyjne dobranie parametrów termicznych dla każdego modelu, a w przypadku konieczności przeprowadzenia prac dostępny jest bezpłatny laptop zastępczy na czas naprawy laptopa oraz bezpłatny dojazd. W praktyce serwisowej większość usterek udaje się usunąć, przywracając pełną fabryczną sprawność chłodzenia.
