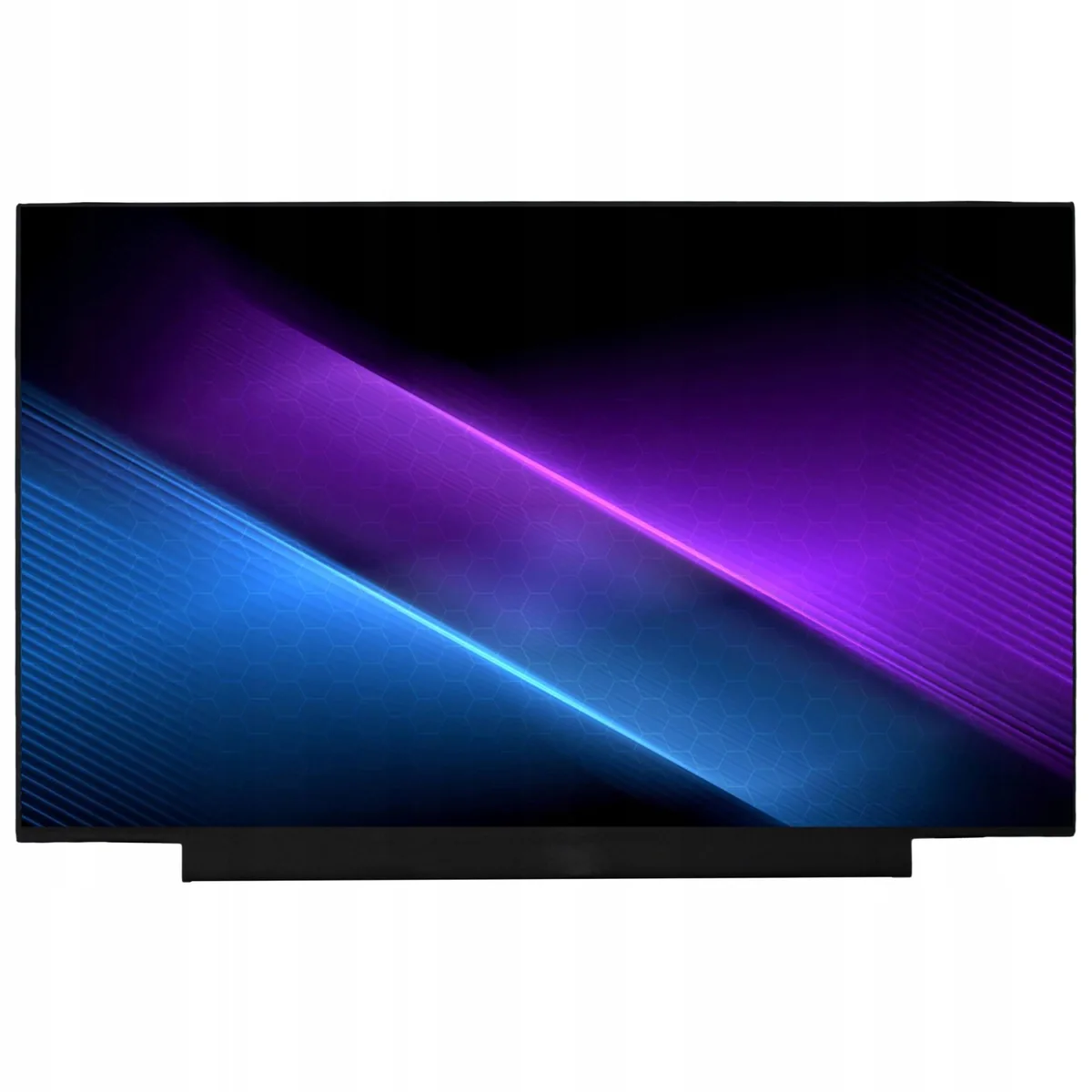

Wymiana ekranu na wersję o wyższej rozdzielczości

Zastosowanie fabrycznego wyświetlacza o podstawowych parametrach często staje się główną barierą ograniczającą komfort codziennej pracy z laptopem. Wiele konfiguracji urządzeń Lenovo z serii ThinkPad, IdeaPad, ThinkBook czy Legion wyposażonych jest w wydajne procesory oraz szybkie dyski półprzewodnikowe, lecz producent zastosował w nich podstawowy panel LCD (Liquid Crystal Display — wyświetlacz ciekłokrystaliczny) o rozdzielczości HD (1366x768 pikseli) lub standardowej Full HD (1920x1080 pikseli) charakteryzujący się niską jasnością na poziomie 220–250 nitów oraz wąskim pokryciem przestrzeni barw rzędu 45% NTSC. W codziennym użytkowaniu objawia się to ograniczonym obszarem roboczym, koniecznością ciągłego przewijania dokumentów, mało ostrymi czcionkami oraz szybkim zmęczeniem wzroku. Zastąpienie fabrycznego panelu ekranem o wyższej gęstości pikseli — na przykład WQHD (2560x1440 pikseli), WQXGA (2560x1600 pikseli) czy 4K UHD (3840x2160 pikseli) — pozwala znacząco zwiększyć przestrzeń roboczą, ostrość detali oraz wierność odwzorowania kolorów.

Ograniczenia techniczne toru sygnałowego i architektury wyświetlacza

Wymiana matrycy na wariant o wyższej rozdzielczości nie sprowadza się wyłącznie do fizycznego dopasowania przekątnej obudowy. W nowoczesnych komputerach przenośnych transmisja obrazu pomiędzy płytą główną a ekranem realizowana jest za pośrednictwem cyfrowego interfejsu eDP (Embedded DisplayPort — zintegrowany standard cyfrowego przesyłu sygnału wideo). Przepustowość tego połączenia zależy od liczby dostępnych linii transmisyjnych (tzw. eDP lanes — niezależnych par przewodów sygnałowych przesyłających dane ze sterownika graficznego):

• Połączenie 1-liniowe (1-lane eDP): stosowane w najprostszych panelach o rozdzielczości HD (1366x768 pikseli) przy odświeżaniu 60 Hz, gdzie wymagana przepustowość jest minimalna.
• Połączenie 2-liniowe (2-lane eDP): standard dla większości matryc Full HD (1920x1080 pikseli) przy standardowej częstotliwości odświeżania 60 Hz. Złącze sygnałowe w tym standardzie posiada zazwyczaj 30 pinów.
• Połączenie 4-liniowe (4-lane eDP): niezbędne do przesłania strumienia danych dla rozdzielczości WQHD (2560x1440 pikseli), WQXGA (2560x1600 pikseli), 4K UHD (3840x2160 pikseli) oraz ekranów o podwyższonej częstotliwości odświeżania (120 Hz, 144 Hz, 165 Hz, 240 Hz). Wykorzystuje ono gniazdo 40-pinowe.

Kolejną kwestią techniczną jest struktura danych EDID (Extended Display Identification Data — zbiór metadanych zapisany w pamięci EEPROM elektroniki matrycy, zawierający informacje o fabrycznej rozdzielczości, częstotliwościach odświeżania, parametrach czasowych i profilach sterowania podświetleniem). Oprogramowanie układowe UEFI/BIOS (Unified Extensible Firmware Interface — podstawowy system wejścia-wyjścia płyty głównej) w wybranych seriach laptopów Lenovo weryfikuje zgodność identyfikatora panelu. Zastosowanie ekranu o niewłaściwej strukturze danych EDID może skutkować brakiem obrazu, nieprawidłowym skalowaniem lub całkowitym brakiem możliwości regulacji poziomu jasności podświetlenia z poziomu klawiatury i systemu operacyjnego.

Istotnym czynnikiem jest również obciążenie sekcji zasilania podświetlenia LED (Light Emitting Diode — diody elektroluminescencyjne podświetlające matrycę). Panele o wyższej rozdzielczości i jasności sięgającej 400–500 nitów z obsługą technologii HDR (High Dynamic Range — szeroki zakres dynamiki oświetlenia) pobierają więcej prądu z linii zasilania VLED (zazwyczaj 19 V–20 V). Płyta główna oraz elementy filtrujące muszą być przystosowane do bezpiecznego dostarczania wyższego prądu bez ryzyka przegrzewania przetwornicy podświetlenia.

Warianty modernizacji ekranu w laptopach Lenovo

Zakres możliwych modyfikacji zależy od konstrukcji konkretnego modelu urządzenia, obecności odpowiednich wyprowadzeń na płycie głównej oraz dostępności dedykowanych wiązek sygnałowych. Wyróżnia się kilka głównych scenariuszy rozbudowy:

Konwersja z matrycy HD TN na Full HD IPS

Jest to najczęściej przeprowadzana modyfikacja w starszych lub podstawowych modelach serii ThinkPad (np. serie L, E, starsze generacje T) oraz IdeaPad. Podstawowe ekrany wykonane w technologii TN (Twisted Nematic — technologia ciekłokrystaliczna charakteryzująca się wąskimi kątami widzenia i niskim kontrastem) zastępuje się panelami IPS (In-Plane Switching — technologia ułożenia ciekłych kryształów zapewniająca kąty widzenia do 178 stopni, wysoki kontrast i naturalne barwy). Zmiana ta diametralnie poprawia czytelność tekstu i eliminuje zjawisko inwersji kolorów przy odchyleniu klapy laptopa, zazwyczaj bez konieczności wymiany taśmy sygnałowej, jeśli oryginalna wiązka obsługuje 2 linie eDP.

Przejście z Full HD na WQHD lub 4K UHD w modelach biznesowych

W zaawansowanych laptopach biznesowych ThinkPad serii T (np. T480, T490, T14) oraz mobilnych stacjach roboczych ThinkPad serii P możliwa jest zmiana standardowego ekranu Full HD na panel WQHD (2560x1440 pikseli) o jasności 500 nitów z obsługą technologii Dolby Vision lub matrycę 4K UHD (3840x2160 pikseli). Wymaga to wymiany fabrycznej 30-pinowej taśmy eDP na wiązkę 40-pinową z obsługą 4 linii sygnałowych oraz precyzyjnego dopasowania ramki montażowej.

Zwiększenie rozdzielczości i częstotliwości odświeżania w serii Legion

W urządzeniach gamingowych Lenovo Legion oraz IdeaPad Gaming modernizacja skupia się na przejściu ze standardowych matryc Full HD 60 Hz lub 120 Hz o słabym pokryciu barw na panele WQXGA (2560x1600 pikseli, proporcje 16:10) o odświeżaniu 165 Hz lub 240 Hz i pełnym pokryciu przestrzeni sRGB (standardowa przestrzeń barw stosowana w grafice cyfrowej) lub DCI-P3 (kinowa przestrzeń barwna o szerokim spektrum nasycenia). Daje to nie tylko wyższą płynność ruchu, ale także znacząco większy obszar roboczy w pionie.

Modyfikacja powłoki matrycy i wariantów dotykowych

W seriach ThinkBook oraz Yoga możliwa jest zmiana charakterystyki powierzchni z błyszczącej (Glare) na matową powłokę antyrefleksyjną (Anti-Glare), co redukuje uciążliwe odblaski światła w jasnych pomieszczeniach. W przypadku urządzeń 2w1 z serii Yoga należy uwzględnić zintegrowany digitizer (warstwę dotykową przetwarzającą dotyk palca lub pióra cyfrowego), co wymaga zastosowania kompletnego modułu zespolonego optycznie.

Procedura profesjonalnej weryfikacji i instalacji nowego panelu

Prawidłowy montaż ekranu o wyższej rozdzielczości wymaga zachowania rygorystycznych procedur serwisowych, aby uniknąć uszkodzenia delikatnych układów elektronicznych na płycie głównej:

1. Analiza dokumentacji technicznej i schematów płyty głównej: weryfikacja, czy zainstalowany na płycie kontroler oraz gniazdo eDP posiadają fizycznie doprowadzone 4 linie sygnałowe (pary różnicowe danych oraz linie zegarowe AUX i sygnał detekcji HPD — Hot Plug Detect).
2. Programowa dezaktywacja zasilania w UEFI/BIOS: w laptopach ThinkPad procedura rozpoczyna się od wywołania funkcji odcięcia zasilania baterii wewnętrznej (Disable Built-in Battery), co chroni układy scalone przed przypadkowym zwarciem podczas demontażu.
3. Fizyczne rozłączenie obwodów zasilania: po otwarciu dolnej pokrywy następuje mechaniczne odpięcie złącza akumulatora głównego oraz rozładowanie ładunków szczątkowych w sekcji zasilania.
4. Demontaż obudowy ekranu: przy użyciu narzędzi antystatycznych ESD (Electrostatic Discharge — ochrona przed wyładowaniami elektrostatycznymi) zdejmuje się ramkę matrycy (bezel), uważając na delikatne taśmy antenowe modułów łączności bezprzewodowej Wi-Fi i Bluetooth oraz przewody kamery internetowej.
5. Wymiana wiązki eDP (jeśli wymagana): poprowadzenie nowej, ekranowanej taśmy sygnałowej 40-pin 4-lane przez oś zawiasu z zachowaniem odpowiedniego promienia gięcia, co zapobiega przecieraniu przewodów podczas otwierania klapy.
6. Weryfikacja i programowanie pamięci EDID: w przypadku paneli wymagających dopasowania do tablicy ACPI (Advanced Configuration and Power Interface — otwarty standard zarządzania konfiguracją i zasilaniem) w oprogramowaniu układowym laptopa, programuje się pamięć EEPROM matrycy przy użyciu dedykowanego programatora magistrali I2C/SMBus.
7. Montaż mechaniczny i klejenie strukturalne: instalacja nowej matrycy z wykorzystaniem elastycznych taśm montażowych typu stretch-release tape (taśmy samoprzylepne umożliwiające bezinwazyjny demontaż poprzez rozciąganie), co eliminuje naprężenia punktowe na szkle panelu LCD.
8. Pomiary i testy stabilności: uruchomienie urządzenia, weryfikacja poprawności sygnału PWM (Pulse-Width Modulation — modulacja szerokości impulsów sterująca poziomem jasności diod podświetlenia) oraz testy braku martwych pikseli i równomierności podświetlenia.

Do realizacji tego typu modernizacji stosowane są wyłącznie nowe podzespoły, nigdy używane lub pochodzące z demontażu, co gwarantuje pełną jasność diod LED oraz brak ukrytych wad struktury ciekłokrystalicznej. Na wykonaną usługę oraz zastosowane komponenty udzielana jest gwarancja do 12 miesięcy. Ponad 20 lat doświadczenia w branży oraz ponad 10 000 naprawionych i zmodernizowanych urządzeń pozwala na bezbłędne dobranie zgodnych paneli. Na czas wykonywania prac dostępny jest bezpłatnie laptop zastępczy, a w razie potrzeby zapewniony jest bezpłatny dojazd. Większość planowanych modernizacji udaje się pomyślnie zrealizować bez wpływu na stabilność pozostałych podzespołów.

Błędy popełniane podczas prób samodzielnej wymiany matrycy

Samodzielne próby instalacji ekranu o wyższej rozdzielczości bez specjalistycznej wiedzy i odpowiedniego zaplecza technicznego niosą ze sobą poważne ryzyko trwałego uszkodzenia laptopa:

• Wypięcie lub wpięcie taśmy eDP pod napięciem: zaniechanie odłączenia akumulatora (lub brak dezaktywacji baterii w BIOS) to najczęstszy błąd. Na pinach zasilania podświetlenia we wtyku eDP stale obecne jest napięcie głównej linii zasilania VBL (19 V–20 V). Włożenie wtyczki pod minimalnym kątem powoduje zwarcie linii 20 V z sąsiadującymi liniami danych sygnałowych (3.3 V) lub liniami magistrali danych idącymi wprost do procesora. Skutkuje to natychmiastowym spaleniem bezpiecznika podświetlenia (backlight fuse), uszkodzeniem kontrolera KBC (Keyboard Controller / Embedded Controller — układ zarządzający zasilaniem płyty głównej) lub trwałym zniszczeniem zintegrowanego mostka PCH (Platform Controller Hub) w procesorze.
• Stosowanie mechanicznych adapterów 30-pin na 40-pin: tanie przejściówki złącz nie dodają brakujących fizycznych linii eDP z płyty głównej. Ich użycie powoduje brak obrazu, zniekształcenia geometrii, migotanie lub przegrzewanie się styków złącza ze względu na niedopasowanie impedancji linii różnicowych.
• Zakup panelu o niekompatybilnym protokole sterowania podświetleniem: matryce różnią się sposobem regulacji jasności — część wymaga sterowania analogowym napięciem, część sygnałem logicznym PWM o określonej częstotliwości, a część komunikacji po cyfrowej szynie AUX (kanał pomocniczy interfejsu DisplayPort). Dobór niewłaściwego wariantu skutkuje świeceniem matrycy ze stałą, maksymalną mocą bez możliwości jej przyciemnienia.
• Uszkodzenie zaczepów obudowy i pęknięcie ramek: podważanie cienkich ramek ekranu metalowymi wkrętakami prowadzi do wyłamania plastikowych zatrzasków, deformacji aluminiowych pokryw oraz zerwania delikatnych taśm klejących ekran z klapą, co tworzy widoczne szczeliny i nierówności.

Weryfikacja parametrów urządzenia przed podjęciem decyzji o modernizacji

Przed przystąpieniem do procedury serwisowej można we własnym zakresie zebrać podstawowe informacje o konfiguracji komputera, co ułatwi dobór kompatybilnego panelu:

• Odczyt numeru seryjnego oraz MTM (Machine Type Model): dziesięcioznakowy kod umieszczony na spodzie obudowy lub w zakładce głównej BIOS (np. 20TD001SPL) pozwala na precyzyjne odtworzenie fabrycznej konfiguracji części zamiennych oraz ustalenie typu zamontowanej płyty głównej.
• Identyfikacja obecnej matrycy w oprogramowaniu diagnostycznym: programy odczytujące dane ze sterownika graficznego i szyny DDC/CI (Display Data Channel Command Interface) potrafią podać dokładny kod producenta zainstalowanego panelu (np. BOE, LG Display, AU Optronics, Innolux) bez konieczności rozkręcania obudowy ekranu.
• Weryfikacja maksymalnej rozdzielczości procesora: sprawdzenie specyfikacji zintegrowanego układu graficznego (np. Intel Iris Xe Graphics lub AMD Radeon Graphics) w celu upewnienia się, że kontroler wideo wspiera pożądaną rozdzielczość i częstotliwość odświeżania na wyjściu eDP.

Warto pamiętać, aby nie próbować samodzielnie rozklejać ramki ani podważać matrycy narzędziami kuchennymi lub nożykami technicznymi. Współczesne panele wykonane w technologii Slim posiadają szklane podłoże o grubości poniżej 1 mm, a ich krawędzie są niezwykle podatne na mikropęknięcia prowadzące do wylania ciekłych kryształów.

Rozróżnienie ograniczeń matrycy od innych usterek toru wideo

Przed podjęciem decyzji o wymianie ekranu na model o wyższej rozdzielczości należy upewnić się, czy występujące w urządzeniu nieprawidłowości obrazu nie wynikają z innych awarii sprzętowych:

• Przepalony bezpiecznik zasilania podświetlenia: jeśli ekran jest całkowicie ciemny, lecz po podświetleniu matrycy silnym strumieniem światła (np. latarką) pod kątem widać zarysy ikon i pulpitu, uszkodzeniu uległ bezpiecznik SMD (Surface Mount Device — komponent montowany powierzchniowo) na płycie głównej lub przetwornica podświetlenia, a nie sama matryca.
• Mechaniczne zmęczenie żył taśmy eDP w zawiasie: pojawianie się poziomych lub pionowych pasów, migotanie obrazu bądź zmiana nasycenia kolorów wyłącznie podczas poruszania klapą laptopa wskazuje na przerwanie przewodów w wiązce sygnałowej biegnącej przez zawias, a nie na wadę samego panelu LCD.
• Usterka połączeń lutowanych układu graficznego: obecność regularnych artefaktów (kolorowych kwadratów, linii, zawieszania się sterownika wideo) widocznych również po podłączeniu zewnętrznego monitora przez złącze HDMI lub DisplayPort oznacza problem ze strukturą lutowniczą BGA (Ball Grid Array — obudowa układu scalonego z wyprowadzeniami w postaci kulek ze stopu lutowniczego) procesora graficznego lub pamięcią VRAM.
• Uszkodzenie układu scalonego na taśmie matrycy (COF — Chip on Film): pojawienie się pojedynczych, niegasnących pionowych linii o szerokości jednego piksela jest wynikiem odklejenia się mikroskopijnych połączeń elastycznej taśmy sterującej od szkła matrycy, co kwalifikuje panel do wymiany, ale nie wymaga naprawy samej płyty głównej.

Często zadawane pytania (FAQ)

Czy montaż ekranu o wyższej rozdzielczości wpływa na czas pracy na baterii?

Tak, matryce o wyższej gęstości pikseli PPI (Pixels Per Inch — liczba pikseli przypadająca na jeden cal długości) charakteryzują się mniejszą przepuszczalnością światła przez warstwę ciekłych kryształów (mniejszy współczynnik apertury piksela). Wymaga to zastosowania mocniejszego podświetlenia LED dla uzyskania tej samej jasności, co w połączeniu z większym obciążeniem układu graficznego przetwarzającego wyższą rozdzielczość skraca czas pracy na zasilaniu akumulatorowym średnio o 10–25% w zależności od jasności i obciążenia.

Czy każda płyta główna w laptopie Lenovo pozwala na montaż matrycy 4K?

Nie, możliwość instalacji matrycy o rozdzielczości 4K UHD zależy od tego, czy na płycie głównej gniazdo eDP posiada fizycznie wyprowadzone i podłączone wszystkie 4 linie sygnałowe (4-lane). W części budżetowych modeli producent stosuje gniazda lub linie sygnałowe ograniczone wyłącznie do standardu 2-liniowego, co uniemożliwia stabilne przesłanie strumienia wideo o tak dużej gęstości danych.

Dlaczego po wymianie matrycy nie działa regulacja jasności w systemie Windows?

Problem ten wynika zazwyczaj z niekompatybilności zawartości pamięci EDID nowego panelu z tablicą ACPI w oprogramowaniu UEFI/BIOS laptopa lub z odmiennego sposobu sterowania podświetleniem (brak obsługi cyfrowego protokołu sterowania jasnością przez magistralę AUX). Wymaga to przeprogramowania pamięci EEPROM matrycy odpowiednim wsadem zgodnym ze specyfikacją danego modelu Lenovo.

Czy wymiana ekranu na model o wyższej rozdzielczości wiąże się z utratą danych z dysku?

Nie, operacja modernizacji ekranu dotyczy wyłącznie podsystemu wyświetlania obrazu (klapy matrycy, taśmy sygnałowej oraz panelu LCD). Dysk twardy lub nośnik SSD (Solid State Drive) oraz struktura systemu operacyjnego i wszelkie pliki użytkownika pozostają całkowicie nienaruszone.

Czy w laptopie z serii Lenovo Legion można wymienić ekran 60 Hz na wersję 165 Hz bez wymiany płyty głównej?

W większości modeli z serii Legion jest to w pełni wykonalne, pod warunkiem że płyta główna posiada 40-pinowe złącze eDP obsługujące 4 linie sygnałowe oraz zastosowana zostanie dedykowana taśma transmisyjna o odpowiedniej przepustowości i ekranowaniu magnetycznym.
