Legion Slim — smukłe laptopy do gier i ich chłodzenie

Seria Lenovo Legion Slim została zaprojektowana jako kompromis pomiędzy mobilnością a wysoką wydajnością w grach oraz wymagających aplikacjach graficznych. W obudowach o grubości często nieprzekraczającej dwudziestu milimetrów umieszczono wielordzeniowe procesory oraz wydajne układy graficzne. Zmniejszenie przestrzeni wewnętrznej wymusza zastosowanie miniaturowych, gęsto użebrowanych radiatorów i zaawansowanych systemów odprowadzania ciepła, takich jak Legion Coldfront — autorskie rozwiązanie inżynieryjne łączące wentylatory z polimerów ciekłokrystalicznych, wielokanałowe wyloty powietrza oraz komory parowe lub rozbudowane rurki cieplne. Specyfika ta sprawia, że układ chłodzenia w modelach Slim pracuje na granicy tolerancji cieplnej, a każda nieprawidłowość w przepływie powietrza lub przewodzeniu ciepła natychmiast przekłada się na zauważalny spadek komfortu pracy i wydajności.

Objawy nieprawidłowej pracy chłodzenia w modelach Lenovo Legion Slim

Problemy z odprowadzaniem ciepła w smukłych laptopach gamingowych rzadko pojawiają się z dnia na dzień. Zazwyczaj jest to proces stopniowy, który początkowo objawia się subtelnymi zmianami w kulturze pracy urządzenia, by z czasem doprowadzić do poważnych zakłóceń w działaniu sprzętu. Użytkownicy zgłaszający usterki termiczne najczęściej opisują następujące symptomy:

• Drastyczny spadek płynności w grach po kilkunastu minutach rozgrywki — zjawisko określane jako thermal throttling, czyli automatyczne obniżanie taktowania procesora (CPU) i układu graficznego (GPU) przez wbudowane mechanizmy zabezpieczające przed przegrzaniem krzemu. Początkowo gra działa płynnie, jednak po nagrzaniu radiatorów liczba klatek na sekundę gwałtownie spada, powodując zacięcia obrazu (stuttering).
• Ciągła praca wentylatorów na maksymalnych obrotach — wentylatory generują wysoki, jednostajny hałas nawet przy braku wymagających zadań, na przykład podczas przeglądania stron internetowych lub edycji dokumentów tekstowych.
• Nadmierne nagrzewanie się obudowy — obszar nad klawiaturą, przestrzeń wokół klawiszy funkcyjnych oraz dolna pokrywa laptopa stają się gorące do stopnia uniemożliwiającego trzymanie komputera na kolanach lub komfortowe trzymanie dłoni na podpórce nadgarstków.
• Nagłe wyłączanie się lub restartowanie komputera pod obciążeniem — zadziałanie sprzętowego wyłącznika termicznego (thermal shutdown), który odcina zasilanie w ułamku sekundy, aby uchronić płytę główną i procesory przed trwałym zniszczeniem w wyniku przekroczenia krytycznej temperatury (zwykle powyżej 100°C).
• Metaliczne dźwięki, rzężenie lub świst dochodzący z wnętrza obudowy — mechaniczne zużycie łożysk wentylatora lub ocieranie cienkich łopatek wirnika o nagromadzony zbity pył bądź zdeformowaną obudowę chłodzenia.

Przyczyny niewydolności cieplnej w smukłych obudowach

Efektywność chłodzenia w konstrukcjach typu Slim zależy od idealnego współdziałania każdego elementu układu odprowadzania ciepła. W modelach takich jak Legion Slim 5 czy Legion Slim 7 margines błędu konstrukcyjnego jest znikomy. Do najczęstszych przyczyn problemów termicznych należą:

1. Degradacja i wypychanie materiału termoprzewodzącego (zjawisko pump-out)
W nowoczesnych laptopach Legion producent fabrycznie stosuje zaawansowane materiały termoprzewodzące o zmiennej fazie skupienia, takie jak PTM7950 — kompozyt polimerowy, który w temperaturze pokojowej pozostaje ciałem stałym, a po rozgrzaniu do około 45°C zmienia stan na półpłynny, wypełniając mikroskopijne nierówności między rdzeniem a miedzianą podstawą radiatora. Z czasem, pod wpływem setek cykli nagrzewania i stygnięcia, materiał ten ulega degradacji. Jeżeli w przeszłości zastosowano nieodpowiednią, standardową pastę silikonową, dochodzi do zjawiska pump-out — cykliczne rozszerzanie i kurczenie się elementów dosłownie wypycha pastę poza krawędzie rdzenia krzemowego, pozostawiając suchą powierzchnię bez kontaktu cieplnego.

2. Zablokowanie mikro-finów radiatora przez zbity kurz
Żeberka radiatorów w serii Slim mają grubość ułamka milimetra i są rozmieszczone bardzo gęsto, aby zmaksymalizować powierzchnię oddawania ciepła w małej kubaturze. Kurz zasysany przez turbiny wentylatora zatrzymuje się na wewnętrznej ściance radiatora, tworząc po kilku miesiącach gęstą strukturę przypominającą filc. Taka warstwa całkowicie blokuje przepływ powietrza tłoczonego na zewnątrz obudowy.

3. Rozszczelnienie rurek cieplnych lub komory parowej
Rurki cieplne (heatpipes) oraz komory parowe (vapor chambers) to miedziane, hermetyczne elementy wypełnione cieczą roboczą pod obniżonym ciśnieniem. Działają na zasadzie odparowywania cieczy na gorącym rdzeniu i jej skraplania na chłodnych żeberkach radiatora. Mikroskopijne pęknięcie lub wada materiałowa prowadzi do rozhermetyzowania komory, utraty cieczy i całkowitego zaniku zdolności do przewodzenia energii cieplnej.

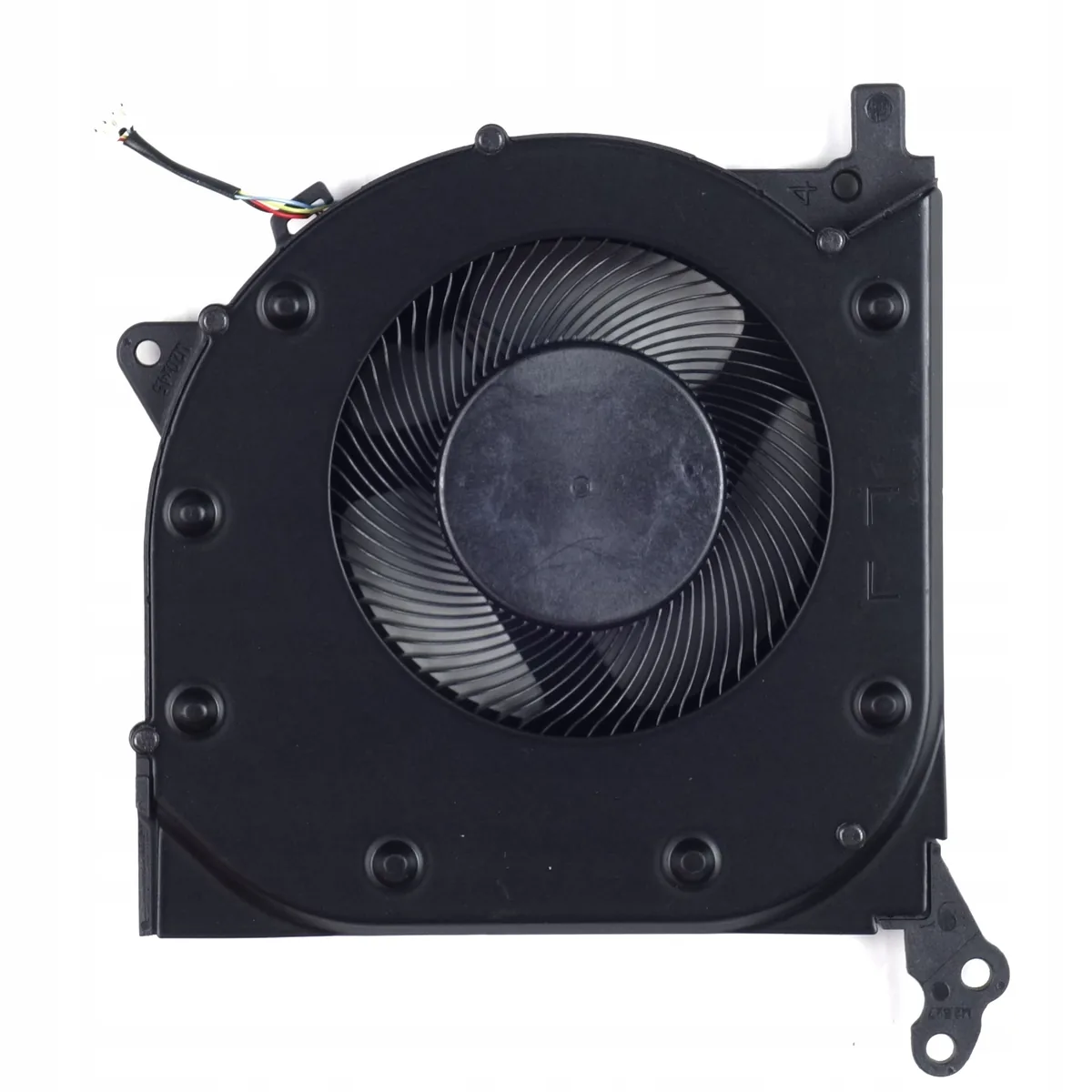

4. Uszkodzenia mechaniczne i elektryczne wentylatorów
W serii Legion Slim stosowane są wentylatory o łopatkach wykonanych z polimeru ciekłokrystalicznego (LCP — Liquid Crystal Polymer). Są one niezwykle cienkie i podatne na wyważenie. Dostanie się drobnego ciała obcego lub naturalne zużycie łożyska hydrodynamicznego (FDB) powoduje spadek prędkości obrotowej lub całkowite zablokowanie wirnika.

5. Utlenienie i degradacja termopadów na sekcji zasilania
Płyta główna laptopa gamingowego zawiera sekcję zasilania VRM (Voltage Regulator Module) — zespół tranzystorów MOSFET i dławików dostarczających prąd o wysokim natężeniu do procesora i grafiki. Tranzystory te oddają ciepło do radiatora za pośrednictwem miękkich podkładek termoprzewodzących (termopadów). Zeschnięcie lub wypłynięcie oleju silikonowego z termopadów powoduje przegrzewanie się sekcji zasilania, co wywołuje throttling zasilania (Power Limit Throttling) nawet przy względnie umiarkowanych temperaturach samego rdzenia graficznego.

Warianty problemów termicznych w laptopach Legion Slim

Układ chłodzenia w smukłych laptopach gamingowych może ulec uszkodzeniu na kilka różnych sposobów, w zależności od tego, który komponent uległ zużyciu:

Izolowany throttling jednego z układów
Zdarza się sytuacja, w której temperatura procesora (CPU) osiąga wartości krytyczne rzędu 98-100°C, podczas gdy układ graficzny (GPU) zachowuje stabilne 70°C, lub odwrotnie. Oznacza to najczęściej nierównomierny docisk bloku chłodzenia, miejscowe wykruszenie materiału termoprzewodzącego na jednym z rdzeni lub miejscowe rozszczelnienie gałęzi rurki cieplnej odpowiedzialnej za konkretny obwód.

Awaria obwodu sterowania obrotami (PWM / TACH)
Wentylator pracuje stale na najniższych obrotach i nie przyspiesza mimo wzrostu temperatury, albo od momentu włączenia komputera obraca się z maksymalną prędkością obrotową generując hałas. Przyczyną bywa uszkodzenie linii sygnałowej tachometru (odczyt obrotów) lub awaria kontrolera KBC/EC (Embedded Controller — mikrokontroler zarządzający zasilaniem, temperaturą i urządzeniami wejściowymi na płycie głównej).

Nierównomierne odprowadzanie ciepła przez komorę parową
W wyższych konfiguracjach Legion Slim (zwłaszcza w modelach Slim 7) stosowana jest zintegrowana komora parowa pokrywająca procesor, układ graficzny, pamięci VRAM oraz sekcję zasilania. Jeśli komora ulegnie częściowej degradacji wewnętrznej struktury kapilarnej, ciepło z jednego punktu nie jest transferowane na całą powierzchnię miedzianej płyty, co wywołuje lokalne punkty przegrzania (hot-spoty) przekraczające 105°C.

Przebieg profesjonalnej diagnozy i serwisu chłodzenia

Regeneracja układu chłodzenia w urządzeniach o zwartej budowie wymaga precyzji i zastosowania odpowiednich materiałów zgodnych ze specyfikacją fabryczną. Prawidłowa procedura serwisowa składa się z kilku etapów:

Weryfikacja parametrów termicznych i poboru mocy
Przed otwarciem obudowy przeprowadzane są testy syntetyczne z monitorowaniem temperatur poszczególnych rdzeni, czujników hot-spot, taktowania zegarów oraz poboru mocy (TDP/TGP — Thermal Design Power / Total Graphics Power). Pozwala to precyzyjnie określić, czy problem wynika z braku przepływu powietrza, czy z nieefektywnego transferu ciepła na styku krzem-radiator.

Bezpieczny demontaż i inspekcja mikroskopowa
Po odłączeniu baterii głównej i rozładowaniu ładunków szczątkowych demontowany jest moduł chłodzenia. Płyta główna oraz elementy chłodzenia poddawane są inspekcji pod mikroskopem stereoskopowym w celu wykrycia ewentualnych mikropęknięć rurek cieplnych, stanu śrub dociskowych oraz weryfikacji, czy na elementach SMD wokół rdzeni nie doszło do zwarć lub zalania.

Czyszczenie chemiczne i przygotowanie powierzchni
Stare, zaschnięte materiały termoprzewodzące są usuwane przy użyciu alkoholu izopropylowego (IPA) o wysokiej czystości oraz dedykowanych preparatów rozpuszczających pozostałości polimerowe. Oczyszczane są zarówno odsłonięte rdzenie krzemowe (pozbawione zintegrowanej osłony metalowej IHS — Integrated Heat Spreader), jak i miedziane podstawy radiatora.

Weryfikacja sprawności cieplnej heatpipe i komory parowej
Radiator poddawany jest testowi gradientu temperatur przy użyciu stacji diagnostycznej i kamery termowizyjnej. Podgrzanie stopy radiatora musi w czasie poniżej dwóch sekund wywołać równomierny wzrost temperatury na końcach żeberek wylotowych. Brak reakcji oznacza konieczność wymiany całego modułu chłodzącego na nowy.

Aplikacja fabrycznych materiałów termoprzewodzących
W modelach Lenovo Legion nie stosuje się przypadkowych past silikonowych. Standardem jest aplikacja materiałów fazowych (np. PTM7950) dociętych precyzyjnie pod wymiar rdzenia krzemowego oraz dobór termopadów o ściśle określonej przewodności cieplnej (wyrażanej w W/mK) i odpowiedniej twardości (w skali Shore'a). Zbyt twardy termopad uniemożliwiłby prawidłowy docisk radiatora do rdzenia głównego, prowadząc do natychmiastowego przegrzewania.

Montaż z zachowaniem procedury dokręcania
Montaż układu chłodzenia odbywa się zgodnie z numeracją wytłoczoną na ramkach dociskowych radiatora. Stopniowe dokręcanie śrub ze zintegrowanymi sprężynami gwarantuje idealnie równomierny rozkład siły nacisku na całej powierzchni delikatnego rdzenia krzemowego, eliminując ryzyko jego ukruszenia.

Długotrwałe testy obciążeniowe
Po złożeniu urządzenie przechodzi serię testów w pełnym obciążeniu cieplnym, weryfikujących zachowanie temperatur w trybach cichym, zbalansowanym i wydajnym. Doświadczenie serwisu obejmujące ponad 20 lat oraz ponad 10 000 urządzeń pozwala na przywrócenie fabrycznych parametrów termicznych. Do wszelkich napraw wykorzystywane są wyłącznie nowe, nigdy używane lub pochodzące z odzysku komponenty, a na wykonaną usługę udzielana jest gwarancja do 12 miesięcy. Na czas realizacji dostępny jest bezpłatnie laptop zastępczy bez dodatkowych warunków, a w przypadku konieczności odbioru sprzętu zapewniony jest bezpłatny dojazd. W praktyce większość usterek udaje się usunąć poprzez pełną regenerację układu odprowadzania ciepła.

Błędy popełniane podczas samodzielnych prób czyszczenia

Konstrukcje gamingowe o zredukowanej grubości są szczególnie wrażliwe na niefachowe próby konserwacji. Do najczęściej spotykanych błędów należą:

• Przedmuchiwanie wylotów sprężonym powietrzem bez blokady wentylatorów — skierowanie strumienia sprężonego gazu w kratki wentylacyjne powoduje gwałtowne rozkręcenie wirnika do prędkości znacznie przekraczających jego parametry znamionowe. Może to doprowadzić do uszkodzenia delikatnego łożyska oraz wygenerowania przez silnik wentylatora napięcia wstecznego (zjawisko prądnicy), które trafia bezpośrednio do układu sterującego na płycie głównej i powoduje uszkodzenie mikrokontrolera EC. Dodatkowo kurz zamiast wylecieć, zostaje zbity w ciasną kulę wewnątrz obudowy wentylatora, blokując jego ruch.
• Zastosowanie tradycyjnej pasty termoprzewodzącej — użycie popularnych past przeznaczonych do komputerów stacjonarnych w laptopie Legion Slim kończy się powrotem problemu po dwóch lub trzech tygodniach z powodu wspomnianego zjawiska pump-out. W tych modelach konieczne jest stosowanie materiałów fazowych lub specjalistycznych gęstych kompozytów.
• Nieumiejętna aplikacja ciekłego metalu — ciekły metal (płynny stop galu, indu i cyny) charakteryzuje się doskonałą przewodnością cieplną, lecz jednocześnie przewodzi prąd elektryczny i reaguje z aluminium. Aplikacja ciekłego metalu na radiator, który nie posiada specjalnej powłoki niklowej lub wokół którego nie wykonano hermetycznej bariery ochronnej z lakieru elektroizolacyjnego i pianek neoprenowych, grozi wyciekiem mikro-kropli na płytę główną pod wpływem wstrząsów w transporcie i trwałym zwarciem układu zasilania.
• Zastosowanie termopadów o złej grubości — pomyłka o zaledwie 0,5 milimetra w doborze podkładki pod pamięci VRAM może unieść cały radiator nad rdzeń graficzny, uniemożliwiając odprowadzanie ciepła z procesora graficznego i prowadząc do natychmiastowego wyłączenia laptopa po uruchomieniu gry.
• Podważanie radiatora ostrymi narzędziami — próby oderwania przylepionego do zaschniętej pasty radiatora przy użyciu śrubokręta często kończą się zgięciem miedzianej płyty, mikropęknięciem rurki cieplnej lub zarysowaniem ścieżek sygnałowych na wielowarstwowym laminacie płyty głównej.

Czynności, które można bezpiecznie wykonać przed oddaniem sprzętu

Przed podjęciem decyzji o oddaniu laptopa do serwisu warto przeprowadzić wstępną weryfikację we własnym zakresie, która nie niesie ryzyka uszkodzenia sprzętu:

Sprawdzenie podłoża i drożności wlotów
Należy upewnić się, że laptop stoi na twardej, płaskiej powierzchni. Używanie urządzeń gamingowych z serii Slim na łóżku, kocu czy dywanie zatyka dolne szczeliny wlotowe i drastycznie podnosi temperaturę komponentów już w kilka minut. Zastosowanie podstawki podwyższającej tył obudowy o centymetr potrafi obniżyć temperaturę o kilka stopni dzięki lepszemu dopływowi świeżego powietrza.

Weryfikacja profilu zasilania w dedykowanym oprogramowaniu
W aplikacji Lenovo Vantage lub Lenovo Legion Toolkit warto sprawdzić aktywny profil termiczny. Tryb cichy (Quiet) obniża limity mocy podzespołów, co ogranicza wydzielanie ciepła kosztem nieco niższej wydajności. Z kolei tryb wyczynowy (Performance) wymusza wyższe obroty wentylatorów i pozwala na maksymalny pobór prądu. Należy upewnić się, że komputer nie pracuje stale w trybie maksymalnym przy wykonywaniu prostych prac biurowych.

Kontrola procesów w tle
W Menedżerze zadań systemu Windows warto sprawdzić, czy żaden niepożądany proces, usługa indeksująca lub nieaktualny sterownik nie obciąża procesora w spoczynku na 100 procent. Często z pozoru „przegrzewający się” laptop wykonuje w tle nieprzerwaną pracę z powodu błędu oprogramowania.

Wszelkich prac związanych z rozkręcaniem obudowy, demontażem chłodzenia czy ingerencją w wewnętrzne taśmy połączeniowe nie należy wykonywać bez odpowiedniego przygotowania i narzędzi antystatycznych (ESD).

Kiedy objawy nie wynikają z awarii chłodzenia

Nie każdy spadek wydajności i wysoka temperatura oznaczają uszkodzenie radiatora czy zużycie materiałów termoprzewodzących. Podobne symptomy mogą być wywołane przez zupełnie inne usterki:

Uszkodzenie zasilacza lub złącza zasilania Slim Tip
Laptopy Lenovo Legion korzystają z prostokątnego wtyku zasilania z centralnym pinem sygnałowym (Signal Pin / ID Pin). Pin ten służy do informowania kontrolera płyty głównej o mocy podłączonego zasilacza (np. 170W, 230W lub 300W). W przypadku przełamania przewodu sygnałowego lub uszkodzenia gniazda laptop nie jest w stanie zidentyfikować zasilacza i prewencyjnie blokuje taktowanie procesora na najniższym stanie energetycznym (np. 0,79 GHz). Urządzenie drastycznie spowalnia, co bywa mylone ze skrajnym throttlingiem termicznym.

Uszkodzenie sekcji zasilania baterii
Zużyty lub uszkodzony pakiet akumulatora może powodować niestabilność napięcia podczas nagłych skoków obciążenia w grach. Laptop wyłącza się wówczas pod obciążeniem nie z powodu temperatury, lecz z powodu przekroczenia limitu prądowego lub spadku napięcia na linii zasilania.

Niestabilność pamięci RAM lub dysku SSD NVMe
Wysoka temperatura dysku półprzewodnikowego NVMe pozbawionego fabrycznego radiatora może powodować throttling samego nośnika danych, co skutkuje nagłym zawieszaniem się gier i doczytywaniem tekstur, imitującym przegrzewanie się karty graficznej.

Najczęściej zadawane pytania (FAQ)

Dlaczego standardowa pasta termoprzewodząca nie sprawdza się w Legion Slim?
Smukłe laptopy gamingowe charakteryzują się bardzo małą odległością między rdzeniem a radiatorem oraz wysokim naciskiem punktowym. Standardowe pasty na bazie silikonu w temperaturach przekraczających 80°C stają się zbyt płynne i na skutek rozszerzalności cieplnej miedzi zostają wypchnięte poza rdzeń w ciągu kilkunastu dni. W tych modelach konieczne jest stosowanie fabrycznych materiałów zmiennofazowych (np. PTM7950), które zachowują stabilność strukturalną przez bardzo długi czas.

Czy głośna praca wentylatorów podczas grania w modelu Slim jest zjawiskiem normalnym?
Tak, wysoki poziom hałasu podczas pełnego obciążenia w smukłej obudowie jest naturalną cechą konstrukcyjną wynikającą z konieczności przetłoczenia dużej objętości powietrza przez miniaturowe radiatory. Powodem do niepokoju jest sytuacja, gdy wentylatory pracują na maksymalnych obrotach w spoczynku, wydają dźwięki ocierania lub gdy mimo ich maksymalnej prędkości dochodzi do spadków wydajności w grach.

Czym różni się chłodzenie z komorą parową od tradycyjnego układu z rurkami cieplnymi?
Rurki cieplne przenoszą ciepło liniowo — od jednego punktu do drugiego wzdłuż miedzianej rurki. Komora parowa jest płaskim naczyniem pokrywającym dużą część płyty głównej, dzięki czemu rozprowadza energię cieplną we wszystkich kierunkach jednocześnie. Zapewnia to znacznie szybsze wyrównywanie temperatur pomiędzy procesorem, kartą graficzną a sekcją zasilania, co jest kluczowe w modelach Legion Slim 7.

Jak często należy przeprowadzać konserwację układu chłodzenia w laptopie Legion Slim?
Ze względu na wysoką gęstość żeberek radiatora i pracę pod dużym obciążeniem cieplnym, zaleca się profilaktyczne czyszczenie radiatorów z kurzu co 6 do 12 miesięcy, w zależności od warunków otoczenia. Wymiana materiałów termoprzewodzących klasy PTM jest wymagana zazwyczaj po 2-3 latach eksploatacji lub niezwłocznie po stwierdzeniu objawów przegrzewania.

Czy podstawka chłodząca pod laptopa może zastąpić czyszczenie serwisowe?
Podstawka chłodząca może wspomóc dopływ chłodnego powietrza i obniżyć temperaturę o 2-4°C, ale nie zastąpi drożnego układu chłodzenia. Jeżeli finy radiatora są zatkane kurzem lub materiał termoprzewodzący uległ degradacji, dodatkowy nawiew z zewnątrz nie będzie w stanie odebrać ciepła z wnętrza komputera.
