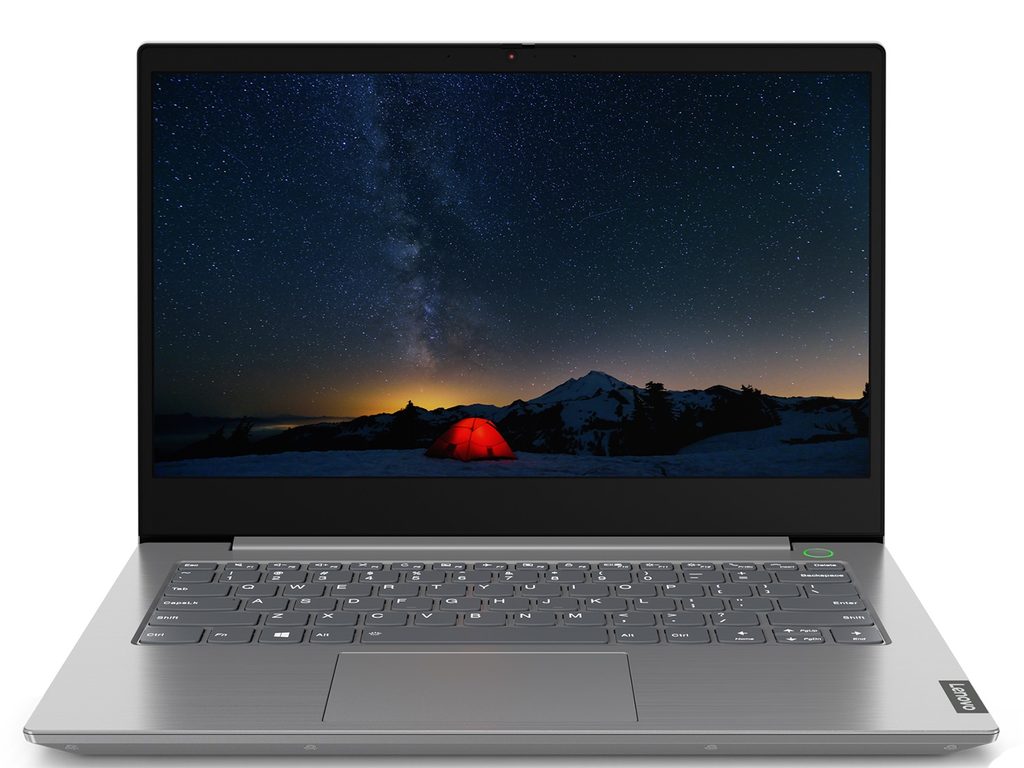

Lenovo ThinkBook 14-IIL z oznaczeniem kodowym 20SL0022CK to popularna jednostka biznesowa, łącząca mobilność z wydajnością niezbędną w codziennej pracy biurowej. Wraz z upływem czasu i intensywną eksploatacją każde urządzenie przenośne ulega jednak zużyciu lub mechanicznym uszkodzeniom. W przypadku tego konkretnego modelu użytkownicy spotykają się z wyzwaniami dotyczącymi doboru odpowiednich komponentów, co wynika ze specyficznej konfiguracji fabrycznej, wariantów płyt głównych oraz zróżnicowanych typów mocowań stosowanych w obrębie jednej generacji urządzeń. Zrozumienie, jakie podzespoły podlegają bezpiecznej wymianie, a które wymagają zaawansowanej interwencji na poziomie mikrolutowania, stanowi podstawę racjonalnej obsługi serwisowej.
Kwestia zaopatrzenia w elementy zamienne dla modelu 20SL0022CK obejmuje szerokie spektrum podzespołów: od elementów obudowy podatnych na naprężenia zawiasów, przez matryce IPS o konkretnych parametrach pinowych, aż po zintegrowane układy zasilania i magistrale logiczne. Dobór właściwego komponentu wymaga precyzyjnej weryfikacji numeru FRU (Field Replaceable Unit — unikalny numer identyfikacyjny części zamiennej stosowany w ekosystemie Lenovo), co zapobiega niekompatybilności układowej lub problemom z oprogramowaniem układowym BIOS.
Konstrukcja Lenovo ThinkBook 14-IIL 20SL0022CK a specyfika komponentów
Model ThinkBook 14-IIL 20SL0022CK bazuje na architekturze zintegrowanej, w której część kluczowych modułów jest bezpośrednio wlutowana w laminat płyty głównej. Z punktu widzenia dostępności i montażu elementów zamiennych konstrukcję tę można podzielić na moduły łatwo wymienialne oraz komponenty strukturalne zintegrowane z obudową bądź płytą główną PCB (Printed Circuit Board — płytka obwodu drukowanego stanowiąca bazę połączeń elektrycznych).
Najczęściej poszukiwanymi i wymienianymi elementami w tym wariancie są:
- Elementy kadłubka i mechanika obudowy: Klapa matrycy (obudowa górna LCD), ramka ekranu (bezel), obudowa dolna (dolna pokrywa serwisowa) oraz tzw. palmrest (górna część obudowy zintegrowana z klawiaturą). W serii ThinkBook 14-IIL zawiasy pracują z dużym oporem, co przy codziennym otwieraniu ekranu przenosi siły na gwintowane tuleje zatopione w tworzywie lub aluminium. Dostępność tych elementów bywa zróżnicowana w zależności od wykończenia kolorystycznego.
- Moduły wyświetlacza (matryce LCD): Ekran o przekątnej 14 cali w technologii IPS (In-Plane Switching — technologia panelu ciekłokrystalicznego zapewniająca szerokie kąty widzenia i stabilne odwzorowanie barw). Kluczowym aspektem jest rodzaj złącza sygnałowego eDP (Embedded DisplayPort — cyfrowy interfejs przesyłu obrazu ze standardowym złączem 30-pinowym w wersji bezdotykowej) oraz rozstaw mocowań bocznych.
- Układ zasilania i bateria: Akumulator litowo-jonowy lub litowo-polimerowy o dedykowanym kształcie komory wewnętrznej. Wraz z degradacją ogniw spada ich pojemność robocza, co wymaga zastąpienia fabrycznego zasobnika nowym modułem o zgodnych parametrach napięciowych.
- Porty i gniazda połączeniowe: Gniazdo zasilania USB-C (w standardzie Power Delivery), które odpowiada za ładowanie laptopa i przesył danych. Ze względu na ciągłe wpinanie i wypinanie wtyczki zasilacza, gniazdo to jest jednym z najbardziej narażonych na wyłamanie lub uszkodzenie styków wewnętrznych.
- Klawiatura i gładzik: Klawiatura w wariancie europejskim z podświetleniem LED, zgrzewana fabrycznie z palmrestem za pomocą plastikowych kołków montażowych, co wymusza precyzyjne procedury przy wymianie samego wkładu klawiatury bez konieczności zakupu całego panelu górnego.
Warianty uszkodzeń i trudności z kompatybilnością części
Podczas poszukiwania i montażu elementów zamiennych do ThinkBooka 14-IIL 20SL0022CK można napotkać szereg barier technologicznych wynikających z niejednorodności podzespołów stosowanych w fabrykach na różnych etapach produkcji danej serii.
Pierwszym problemem jest dobór odpowiedniej matrycy. Mimo identycznej przekątnej 14 cali i rozdzielczości Full HD panele mogą różnić się luminancją (jasnością wyrażaną w nitach), pokryciem przestrzeni barwnej oraz umiejscowieniem złącza sygnałowego eDP po prawej lub lewej stronie elektroniki matrycy. Zastosowanie nieodpowiedniego zamiennika bez uwzględnienia długości taśmy sygnałowej prowadzi do naprężeń przewodu lub całkowitego braku obrazu.
Drugim istotnym obszarem są uszkodzenia zawiasów i ich mocowań. Wyłamanie metalowych tulejek z obudowy matrycy powoduje blokowanie mechanizmu przy zamykaniu i może doprowadzić do pęknięcia szklanej struktury panelu ciekłokrystalicznego. Choć na rynku wtórnym pojawiają się elementy klejone lub regenerowane, wyłącznie montaż fabrycznie nowych elementów obudowy lub prawidłowo wykonana rekonstrukcja punktów nośnych na bazie żywic strukturalnych gwarantuje właściwe przenoszenie naprężeń.
Trzeci wariant dotyczy układu chłodzenia. Wentylator oraz radiator ze zintegrowanymi ciepłowodami (heatpipe — miedziane rurki odprowadzające ciepło z procesora za pomocą przemiany fazowej cieczy) muszą być dobrane precyzyjnie pod kątem grubości bloku termicznego. Wersje ze zintegrowaną grafiką oraz warianty z dedykowanym układem graficznym posiadają odmienne sekcje chłodzące, co uniemożliwia ich zamienne stosowanie bez ryzyka przegrzewania sekcji zasilania VRM (Voltage Regulator Module — moduł regulacji napięcia zasilający procesor).
Procedura diagnostyczna i proces doboru komponentów
Prawidłowe przeprowadzenie naprawy urządzenia ThinkBook 14-IIL opiera się na ściśle określonych procedurach weryfikacyjnych, które eliminują ryzyko zamówienia niewłaściwego elementu oraz skracają czas przestoju komputera.
Proces doboru i montażu części realizujemy w następujących krokach:
- Weryfikacja numeracji sprzętowej: Odczytujemy dokładny numer seryjny oraz kod MTM (Machine Type Model) z etykiety znamionowej lub rejestrów BIOS/UEFI. Pozwala to na precyzyjne odszukanie konfiguracji fabrycznej na schematach blokowych i identyfikację właściwego numeru części FRU.
- Weryfikacja elektroniczna na poziomie mikroskopowym: W przypadku uszkodzeń zasilania nie wymieniamy całej płyty głównej, lecz lokalizujemy uszkodzone elementy pasywne, przetwornice DC-DC (przetwornice prądu stałego obniżające napięcie głównej linii do wartości wymaganych przez układy logiczne) lub kontroler KBC/EC (Embedded Controller — mikrokontroler zarządzający procedurą startową, klawiaturą i ładowaniem baterii). Wymiana uszkodzonego układu scalonego pozwala przywrócić sprawność bez kosztownego zakupu całego modułu płyty.
- Zastosowanie fabrycznie nowych podzespołów: Montujemy wyłącznie nowe elementy zamienne, eliminując ryzyko awarii wynikającej z ukrytych wad części z demontażu. Nowa bateria, panel LCD czy wentylator zapewniają pełną stabilność termiczną i elektryczną urządzenia.
- Montaż z zachowaniem procedur ESD: Wszelkie prace serwisowe odbywają się na stanowiskach wyposażonych w ochronę przed wyładowaniami elektrostatycznymi ESD (Electrostatic Discharge — zjawisko nagłego przepływu ładunków elektrycznych, groźne dla delikatnych struktur krzemowych).
- Testy stabilności pod obciążeniem: Po zamontowaniu nowego komponentu wykonujemy testy diagnostyczne obejmujące próby obciążeniowe procesora i pamięci RAM, kalibrację baterii oraz weryfikację równomierności podświetlenia ekranu.
Zagrożenia wynikające z samodzielnych prób zakupu i wymiany części
Próby samodzielnego zamawiania podzespołów na popularnych portalach aukcyjnych niosą ze sobą wysokie ryzyko błędów technicznych, które mogą skutkować trwałym uszkodzeniem ThinkBooka 14-IIL.
Najczęstszym błędem jest sugerowanie się wyłącznie modelem laptopa bez sprawdzenia podtypu (w tym przypadku 20SL0022CK). Modele z rodziny ThinkBook 14 występują w różnych odsłonach generacyjnych (np. IIL z procesorami Intel 10. generacji, ITL z procesorami 11. generacji czy wersje oparte na architekturze AMD), a ich części wewnętrzne — mimo łudząco podobnego wyglądu zewnętrznego — posiadają inne wyprowadzenia taśm sygnałowych, inne punkty mocowania śrub oraz odmienne układy logiczne.
Kolejnym poważnym zagrożeniem jest odłączanie lub podłączanie taśmy matrycy bez wcześniejszego programowego wyłączenia baterii w BIOS oraz fizycznego odpięcia złącza akumulatora od płyty głównej. Na linii zasilania podświetlenia matrycy panuje stałe napięcie główne rzędu 19-20V. Wpięcie taśmy pod minimalnym kątem przy obecnym napięciu powoduje natychmiastowe zwarcie linii zasilania z liniami danych procesora, co skutkuje upaleniem układu KBC lub bezpośrednim zniszczeniem mostka w procesorze (SoC — System on a Chip).
Niebezpieczne bywa również stosowanie uniwersalnych klejów błyskawicznych do mocowania wyrwanych zawiasów. Chemiczne opary takich preparatów uszkadzają polaryzatory matrycy, a sztywne połączenie uniemożliwia prawidłowy transfer sił skrętnych, prowadząc do nieodwracalnego pęknięcia zewnętrznej struktury aluminium kadłubka.
Najczęściej zadawane pytania (FAQ)
Czy w modelu Lenovo ThinkBook 14-IIL 20SL0022CK można rozbudować pamięć RAM?
Model ten posiada część pamięci RAM wlutowaną na stałe w płytę główną oraz jedno dodatkowe gniazdo SODIMM (Small Outline Dual In-line Memory Module — zminiaturyzowane gniazdo pamięci operacyjnej do laptopów). Pozwala to na montaż kompatybilnego modułu DDR4, co przyspiesza działanie systemu i aplikacji biurowych. Dobór pamięci wymaga zachowania zgodności taktowania oraz opóźnień CAS Latency.
Jak długo trwa standardowa wymiana uszkodzonej części w tym laptopie?
Większość usterek usuwamy podczas pierwszej wizyty, jeżeli naprawa dotyczy standardowych modułów eksploatacyjnych. W przypadku konieczności wykonania naprawy z zaawansowaną diagnostyką układową czas realizacji z reguły nie przekracza 3 dni roboczych. Zabiegi konserwacyjne układu chłodzenia wraz z wymianą past termoprzewodzących wykonujemy w czasie do 24 godzin.
Co zrobić, gdy gniazdo USB-C w ThinkBooku przestało ładować baterię?
Brak reakcji na ładowarkę może wynikać z mechanicznego wyłamania pinów wewnątrz portu USB-C lub uszkodzenia układu kontrolera zasilania PD (Power Delivery Controller). Diagnoza poprzedza naprawę — sprawdzamy stan linii zasilania pod mikroskopem, a następnie wymieniamy samo gniazdo lutowane powierzchniowo SMD lub uszkodzone elementy dyskretne toru ładowania.
Czy na montowane części zamienne udzielana jest gwarancja?
Każdy nowo zamontowany komponent objęty jest gwarancją na okres do 12 miesięcy. Stosujemy wyłącznie nowe części pochodzące od sprawdzonych dystrybutorów, co eliminuje ryzyko przedwczesnej degradacji parametrów elektrycznych czy mechanicznych urządzenia.
