Charakterystyka konstrukcyjna modelu ThinkBook 13s-IWL i zapotrzebowanie na podzespoły

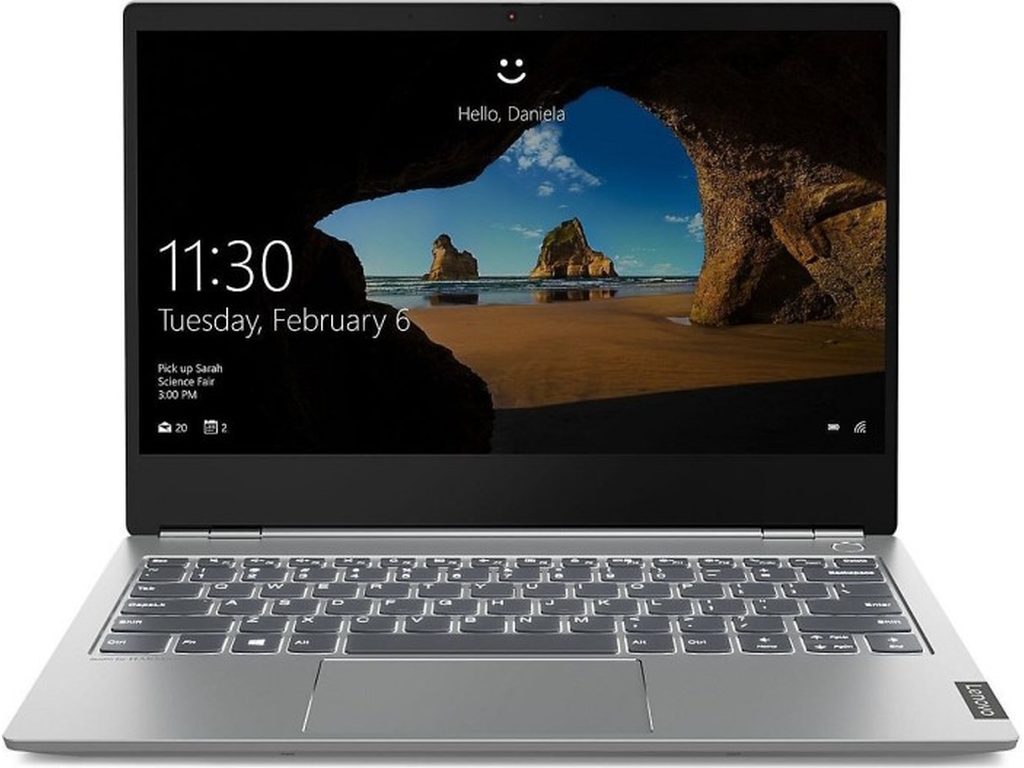

Model Lenovo ThinkBook 13s-IWL o kodzie fabrycznym 20R90070SP to kompaktowy laptop biznesowy łączący cechy serii konsumenckich oraz profesjonalnych. Ze względu na smukłą obudowę typu slimline, producent zastosował szereg zintegrowanych rozwiązań konstrukcyjnych, które bezpośrednio wpływają na proces doboru oraz wymiany elementów eksploatacyjnych i podzespołów bazowych. W codziennej pracy serwisowej obserwujemy, że regularne użytkowanie mobilne prowadzi do naturalnego zużycia mechanicznego zawiasów, degradacji ogniw litowo-polimerowych, a także uszkodzeń gniazd zasilania i portów komunikacyjnych.
Dostępność części do tego konkretnego wariantu zależy od specyfiki danego modułu. Urządzenie korzysta z platformy opartej na procesorach wlutowanych bezpośrednio w płytę główną w technologii BGA (Ball Grid Array — montaż powierzchniowy za pomocą kulek lutowniczych bez użycia tradycyjnego gniazda procesora). Oznacza to, że wszelkie awarie jednostki obliczeniowej lub zintegrowanego układu graficznego wiążą się z koniecznością naprawy na poziomie komponentów płyty głównej lub wymiany całego laminatu. Pozostałe elementy, takie jak nośniki danych SSD, moduły łączności bezprzewodowej, matryce czy klawiatury, pozostają elementami wymiennymi, do których stale utrzymujemy stabilny dostęp magazynowy.
W niezależnym serwisie zaopatrujemy się bezpośrednio u sprawdzonych dystrybutorów podzespołów elektronicznych. Wykorzystujemy wyłącznie nowe elementy, co eliminuje ryzyko montażu części wyeksploatowanych lub pochodzących z demontażu. Ponad 20 lat doświadczenia w naprawach sprzętu komputerowego oraz obsługa ponad 10 000 urządzeń pozwala nam precyzyjnie weryfikować kompatybilność części zamiennych po numerach FRU (Field Replaceable Unit — unikalny numer identyfikacyjny części zamiennej stosowany w nomenklaturze technicznej).
Dostępność kluczowych elementów modułowych i podzespołów bazowych
Analizując rynek podzespołów zamiennych dla ThinkBooka 13s-IWL o oznaczeniu 20R90070SP, poszczególne grupy komponentów wykazują zróżnicowaną specyfikę montażu i logistyki dostaw:
- Matryce LCD i taśmy sygnałowe: Ekran o przekątnej 13,3 cala i rozdzielczości Full HD wykorzystuje panel IPS (In-Plane Switching — technologia wyświetlacza zapewniająca szerokie kąty widzenia i wierne odwzorowanie barw) z 30-pinowym złączem eDP (Embedded DisplayPort — cyfrowy interfejs przesyłania obrazu do matrycy wewnętrznej). Dostępność fabrycznie nowych paneli o zgodnych parametrach luminancji i odwzorowania kolorów jest wysoka. Wymagane jest jednak zachowanie ostrożności przy demontażu z uwagi na fabryczne taśmy klejące typu stretch-release mocujące panel w aluminiowej klapie.
- Bateria litowo-polimerowa: Wbudowany akumulator o konstrukcji wewnętrznej podlega naturalnemu procesowi starzenia chemicznego. Dostępne są nowe pakiety akumulatorowe o pełnej pojemności znamionowej, które po zainstalowaniu nie wymagają resetowania kontrolera ładowania, a jedynie przeprowadzenia standardowego cyklu kalibracji w systemie operacyjnym.
- Klawiatura i panel górny (palmrest): W tym modelu klawiatura z podświetleniem jest zgrzewana z obudową za pomocą plastikowych nitów termicznych. Choć możliwe jest sprowadzenie samej klawiatury, bezpieczniejszą i trwalszą procedurą serwisową jest montaż kompletnego modułu górnego wraz z podświetleniem i touchpadem (gładzikiem), co zapobiega uginaniu się klawiszy pod naciskiem.
- Pamięć RAM i dyski SSD M.2: Płyta główna w tej rewizji posiada jedno fizyczne gniazdo SODIMM na pamięć DDR4 (Small Outline Dual In-line Memory Module — kompaktowy standard modułów pamięci operacyjnej do laptopów) oraz slot na szybki dysk NVMe PCIe. Elementy te są w pełni dostępne od ręki i pozwalają na modernizację pojemności oraz szybkości transferu danych.
- Układ chłodzenia: Wentylator wraz z miedzianym ciepłowodem (heatpipe — rurka cieplna odprowadzająca ciepło z procesora do radiatora) jest elementem wymiennym. W przypadku zatarcia łożyska ślizgowego lub mechanicznego uszkodzenia łopatek, nowy moduł chłodzenia przywraca prawidłowe temperatury pracy jednostki.
Procedury diagnostyczne i identyfikacja części po numerach seryjnych
Prawidłowy dobór komponentów do laptopa Lenovo ThinkBook 13s-IWL wymaga weryfikacji konfiguracji sprzętowej przed przystąpieniem do zamówienia podzespołu. Podstawą jest odczytanie pełnego ciągu znaków z tabliczki znamionowej lub pamięci BIOS/UEFI (Basic Input/Output System / Unified Extensible Firmware Interface — podstawowe oprogramowanie układowe płyty głównej).
Proces weryfikacji i naprawy przebiega w następujących etapach:
W pierwszej kolejności wykonywana jest szczegółowa inspekcja stanu technicznego. Diagnoza poprzedza każdą naprawę, co pozwala wykluczyć usterki współistniejące. Weryfikujemy napięcia na głównych przetwornicach napięcia (układach scalonych odpowiedzialnych za obniżanie i stabilizację napięcia zasilania dla poszczególnych sekcji płyty), sprawdzamy stan linii sygnałowych oraz rezystancję na dławikach zasilania.
Kolejnym krokiem jest identyfikacja właściwego numeru części zamiennej. Poszczególne partie produkcyjne modelu 20R90070SP mogły opuszczać fabrykę z podzespołami różnych dostawców (np. matryce różnych producentów ekranów LCD). Dobieramy części w taki sposób, aby zachować pełną kompatybilność ze sterownikami oraz układem KBC/EC (Keyboard Controller / Embedded Controller — mikrokontroler zarządzający zasilaniem, klawiaturą i pracą wentylatorów).
Po sprowadzeniu nowego podzespołu następuje profesjonalny montaż z zachowaniem procedur ochrony ESD (Electrostatic Discharge — ochrona przed wyładowaniami elektrostatycznymi mogącymi uszkodzić wrażliwą elektronikę). Następnie urządzenie przechodzi testy obciążeniowe i funkcjonalne weryfikujące stabilność termiczną oraz poprawność działania wszystkich interfejsów.
Większość usterek usuwamy podczas pierwszej wizyty, jeśli charakter usterki pozwala na wykonanie prac na miejscu u klienta. W przypadku bardziej złożonych napraw, takich jak lutowanie układów scalonych czy wymiana zgrzewanych paneli, czas realizacji z reguły nie przekracza 3 dni. Na wszystkie zamontowane nowe części oraz wykonane procedury udzielana jest gwarancja do 12 miesięcy.
Złożoność napraw na poziomie płyty głównej i regeneracja połączeń
W sytuacjach, gdy nowa płyta główna do starszego wariantu urządzenia jest trudno dostępna na rynku pierwotnym, standardową procedurą jest naprawa istniejącego modułu elektronicznego na poziomie mikrolutowania. Płyta główna ThinkBooka 13s-IWL zawiera setki miniaturowych elementów SMD (Surface Mount Device — komponenty przeznaczone do montażu powierzchniowego), w tym kondensatory ceramiczne MLCC, tranzystory MOSFET oraz układy sterujące ładowaniem baterii (układy typu charger).
Typowe uszkodzenia zasilania w tym modelu wynikają z przepięć na linii zasilania USB-C lub przeciążeń termicznych. Naprawa polega na lokalizacji zwarcia za pomocą kamery termowizyjnej oraz pomiarów spadków napięć na liniach zasilających (Power Delivery). Uszkodzone kontrolery lub zwarte kondensatory są wylutowywane przy użyciu stacji lutowniczych na gorące powietrze (hot-air) lub lutownic mikroprocesorowych z precyzyjnymi grotami, a na ich miejsce montowane są fabrycznie nowe elementy o identycznych parametrach pojemnościowych i prądowych.
W przypadku uszkodzenia gniazda ładowania USB-C, które jest bezpośrednio przylutowane do wielowarstwowego laminatu płyty głównej, wymiana samego złącza chroni przed kosztowną wymianą całego podzespołu bazowego. Wymaga to jednak precyzyjnego pozycjonowania padów lutowniczych i zastosowania odpowiednich spoiw oraz topników, aby zapewnić mechaniczną odporność złącza na codzienne podłączanie przewodu zasilacza.
Ryzyka związane z samodzielnym doborem i montażem części zamiennych
Próby samodzielnego zakupu oraz wymiany podzespołów w smukłych laptopach z serii ThinkBook wiążą się z kilkoma istotnymi zagrożeniami technicznymi, które mogą doprowadzić do trwałego uszkodzenia urządzenia:
Najczęstszym błędem jest dobór podzespołów wyłącznie na podstawie przekątnej ekranu lub ogólnej nazwy modelu. Przykładowo, matryce mogą różnić się układem mocowań, szerokością ramki, wersją złącza (30-pin vs 40-pin) lub protokołem komunikacji magistrali eDP. Zastosowanie nieprawidłowego panelu może skutkować brakiem podświetlenia, a w skrajnym przypadku uszkodzeniem linii zasilania matrycy na płycie głównej (przepaleniem bezpiecznika lub układu zasilania podświetlenia).
Kolejnym poważnym zagrożeniem jest brak odłączenia akumulatora przed przystąpieniem do jakichkolwiek prac montażowych. W nowoczesnych konstrukcjach zasilanie czuwania (Standby) jest obecne na płycie głównej cały czas, dopóki bateria jest wpięta w złącze. Przypadkowe dotknięcie metalową pęsetą lub wpięcie taśmy matrycy pod kątem prowadzi do natychmiastowego zwarcia linii wysokiego napięcia z liniami sygnałowymi procesora, co skutkuje nieodwracalnym zniszczeniem układu BGA.
Równie istotnym aspektem jest stosowanie części używanych z niepewnych źródeł. Zużyte akumulatory mogą posiadać uszkodzone sekcje ogniw grożące ich spuchnięciem, co w cienkiej obudowie ThinkBooka prowadzi do wygięcia obudowy, uszkodzenia gładzika i pęknięcia płyty głównej. Z kolei nieoryginalne zamienniki zasilaczy i gniazd często nie spełniają norm filtracji prądu, wprowadzając zakłócenia i przyspieszając degradację sekcji zasilania.
Model obsługi serwisowej i logistyka części
Działamy jako mobilny, niezależny serwis urządzeń przenośnych. Wszystkie usługi realizujemy z bezpośrednim dojazdem do klienta na terenie Warszawy i okolic w promieniu 40 km, z czasem reakcji i dojazdu do 1 godziny. Prace serwisowe opierają się na dwóch ścieżkach obsługi:
W przypadku usterek o charakterze programowym, wymiany modułów pamięci, dysków, konserwacji układu chłodzenia czy prostej wymiany komponentów zewnętrznych, technik przeprowadza naprawę bezpośrednio w miejscu użytkowania sprzętu. Wizyta serwisanta na miejscu jest usługą, podczas której dojazd pozostaje bezpłatny, a rozliczenie obejmuje wykonaną pracę techniczną.
W sytuacji awarii wymagających zaawansowanej aparatury diagnostycznej, mikroskopów inspekcyjnych czy stacji lutowniczych, urządzenie jest odbierane przez naszego kierowcę w wygodnym trybie door-to-door. W tym modelu odbioru diagnoza jest w pełni bezpłatna, a po jej zakończeniu przedstawiany jest plan techniczny i zakres niezbędnych części. Klientom oferujemy bezpłatny laptop zastępczy na cały czas trwania procedury naprawczej, wydawany bez konieczności wpłacania kaucji i bez limitu czasowego.
Często zadawane pytania (FAQ)
Czy do modelu ThinkBook 13s-IWL 20R90070SP można dokupić samą klawiaturę bez wymiany całej obudowy?
Odpowiedź: Technicznie sama klawiatura występuje na rynku części zamiennych, jednak jest ona fabrycznie zgrzana z aluminiowym panelem górnym za pomocą punktów termoplastycznych. Montaż samej klawiatury wymaga usunięcia oryginalnych zgrzewów i ponownego mocowania mechanicznego. Zależnie od stopnia zużycia konstrukcji zalecamy montaż kompletnego modułu górnego lub precyzyjne wgrzanie nowej klawiatury przy zachowaniu sztywności bloku klawiszy.
Jak długo trwa sprowadzenie i wymiana nowej baterii do tego modelu?
Odpowiedź: Fabrycznie nowe baterie litowo-polimerowe dedykowane do serii ThinkBook 13s posiadamy w stałej dystrybucji. Wymiana akumulatora wraz z testami sprawności ogniw i układu ładowania trwa z reguły do 24 godzin w przypadku odbioru sprzętu lub jest realizowana od ręki podczas wizyty technika, jeśli część została wcześniej zadysponowana z magazynu.
Czy po uszkodzeniu zintegrowanego portu USB-C konieczna jest wymiana całej płyty głównej?
Odpowiedź: Nie ma konieczności wymiany całej płyty głównej. Złącze USB-C jest elementem lutowanym powierzchniowo, który z powodzeniem wymieniamy na poziomie mikrolutowania. Wymaga to oczyszczenia padów lutowniczych i wlutowania nowego, fabrycznego gniazda o podwyższonej odporności mechanicznej, co pozwala przywrócić pełną funkcjonalność ładowania i transmisji danych.
Jakie dokumenty potwierdzają realizację usługi i stan zamontowanych podzespołów?
Odpowiedź: Po zakończeniu naprawy i przeprowadzeniu procedur testowych wydawana jest karta gwarancyjna obejmująca okres do 12 miesięcy na wymienione podzespoły oraz protokół wykonanych czynności. Na życzenie klienta wystawiana jest faktura bez VAT dokumentująca wykonaną usługę serwisową.
