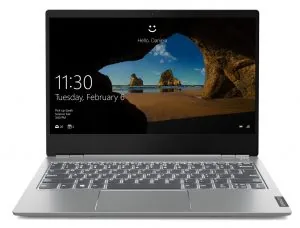

Specyfika konstrukcyjna ultrabooka Lenovo ThinkBook 13s a podatność na usterki
Lenovo ThinkBook 13s reprezentuje segment smukłych, mobilnych komputerów przenośnych zaprojektowanych z myślą o użytkownikach biznesowych oraz osobach poszukujących połączenia wysokiej wydajności z kompaktową formą. Zminiaturyzowana konstrukcja obudowy wykonana ze stopów aluminium wymusza jednak zastosowanie specyficznych rozwiązań inżynieryjnych, które bezpośrednio wpływają na obciążenie poszczególnych komponentów elektronicznych i mechanicznych. Gęste upakowanie elementów na laminacie płyty głównej (PCB, czyli wielowarstwowej płytce drukowanej ze ścieżkami sygnałowymi i zasilającymi) w połączeniu ze zwartym układem chłodzenia sprawia, że urządzenie to wykazuje charakterystyczne zachowania awaryjne w toku wielomiesięcznej eksploatacji.
W ultrabookach tej klasy każdy milimetr przestrzeni wewnętrznej ma kluczowe znaczenie. Zintegrowanie pamięci operacyjnej bezpośrednio na laminacie, zastosowanie zaawansowanych kontrolerów zarządzania zasilaniem w standardzie USB Power Delivery oraz zmniejszenie grubości zawiasów matrycy tworzą profil sprzętu podatnego na określone rodzaje naprężeń i zużycia termicznego. Diagnoza usterek w Lenovo ThinkBook 13s wymaga gruntownego zrozumienia architektury tej konkretnej platformy sprzętowej, w tym zróżnicowania pomiędzy poszczególnymi generacjami opartymi o procesory różnych architektur.
Typowe objawy awarii i newralgiczne punkty płyty głównej
W codziennej praktyce serwisowej obserwujemy szereg powtarzalnych symptomów wskazujących na uszkodzenia podzespołów w modelu ThinkBook 13s. Zrozumienie natury tych objawów pozwala na wstępne zawężenie obszaru poszukiwań źródła problemu:
- Brak reakcji na przycisk zasilania lub brak ładowania baterii — urządzenie nie uruchamia się, dioda sygnalizacyjna przy porcie USB-C nie świeci, miga w nietypowej sekwencji lub świeci ciągłym światłem pomimo braku inicjacji platformy. Często zjawisko to pojawia się nagle, po podłączeniu nieoryginalnego zasilacza, stacji dokującej lub w wyniku przepięcia w sieci energetycznej.
- Samoczynne wyłączanie się pod obciążeniem oraz throttling termiczny — gwałtowny spadek taktowania procesora (throttling, czyli automatyczne obniżanie częstotliwości pracy zegara w celu ochrony krzemu przed przegrzaniem), głośna praca wentylatora na maksymalnych obrotach lub nagłe odcięcie zasilania podczas pracy z wymagającymi aplikacjami.
- Brak obrazu na ekranie przy pracujących podzespołach — słyszalna praca wentylatora i podświetlenie klawiatury przy całkowicie czarnej matrycy. Może to oznaczać problem z szyną zasilania matrycy, uszkodzenie taśmy sygnałowej eDP (Embedded DisplayPort, magistrali przesyłającej obraz z karty graficznej do wyświetlacza) lub błąd w sekwencji startowej kontrolera EC.
- Zniekształcenia obrazu, artefakty lub niestabilność systemu operacyjnego — błędy typu Blue Screen of Death (BSOD, ekran zatrzymania systemu informujący o krytycznym błędzie jądra lub sprzętu), zamrażanie kursora i restarty, które wskazują na nieprawidłowości w obszarze pamięci RAM lub sekcji filtracji napięć procesora.
- Mechaniczne opory przy otwieraniu pokrywy lub pęknięcia obudowy — rozwarstwianie się dolnej części kadłubka w okolicach narożników, spowodowane zatarciem mechanizmu zawiasów przenoszących siłę dźwigni bezpośrednio na metalowe gwinty montażowe.
Przyczyny źródłowe problemów technicznych w ThinkBook 13s
Identyfikacja usterki wymaga powiązania widocznych objawów z konkretnymi fizycznymi procesami zachodzącymi wewnątrz urządzenia. W modelu ThinkBook 13s do najczęstszych przyczyn źródłowych należą:
Uszkodzenia kontrolera USB-C Power Delivery i sekcji zasilania wejściowego
ThinkBook 13s jest zasilany wyłącznie za pośrednictwem złącza USB-C, co oznacza, że cały proces negocjacji napięcia wejściowego (od 5V do 20V) spoczywa na układzie kontrolera Power Delivery oraz powiązanych z nim tranzystorach MOSFET (tranzystorach polowych z izolowaną bramką, pełniących rolę kluczy elektronicznych). Zwarcia w gałęzi głównej 20V (często oznaczanej na schematach jako linia VREG lub B+), przebicie tranzystorów zabezpieczających lub degradacja samego kontrolera komunikacji USB-C prowadzą do całkowitego zablokowania zasilania płyty głównej. Zabezpieczenie nadprądowe odcina wówczas dopływ prądu, chroniąc głębsze warstwy układu scalonego.
Degradacja pasty termoprzewodzącej i zanieczyszczenie układu odprowadzania ciepła
Kompaktowy radiator z miedzianymi rurkami cieplnymi (heatpipe, zamkniętymi rurkami miedzianymi wypełnionymi cieczą wrzącą pod niskim ciśnieniem, transportującymi ciepło od procesora do finów radiatora) ma ograniczoną pojemność cieplną. Z biegiem czasu fabryczna pasta termoprzewodząca traci swoje właściwości elastyczne, ulega zjawisku wypompowania (pump-out effect, czyli migracji pasty poza rdzeń na skutek cyklicznych zmian temperatur i rozszerzalności cieplnej materiałów) oraz twardnieje. Gromadzący się w gęstych lamelach kurz tworzy barierę uniemożliwiającą swobodny przepływ powietrza, co prowadzi do permanentnego przegrzewania się układów scalonych i ich powolnej degradacji termicznej.
Błędy pamięci operacyjnej LPDDR wlutowanej w płytę główną
W celu zachowania minimalnej grubości profilu, w modelu ThinkBook 13s zrezygnowano ze slotów SO-DIMM na rzecz kości pamięci RAM typu LPDDR wlutowanych bezpośrednio w płytę główną w technologii BGA (Ball Grid Array, technologii montażu powierzchniowego za pomocą siatki kulek ze spoiwa lutowniczego). Ciągłe naprężenia termiczne i mechaniczne mogą prowadzić do mikropęknięć w strukturze połączeń lutowanych pod kośćmi pamięci lub wewnętrznego uszkodzenia struktury krzemowej modułu, co skutkuje niestabilnością pracy platformy, zawieszaniem podczas ładowania systemu oraz problemami z wybudzaniem z trybu uśpienia.
Naprężenia mechaniczne w obrębie zawiasów i klapy matrycy
Smukła pokrywa ekranu wymaga odpowiedniej sztywności zawiasów, aby utrzymać pozycję podczas dotykania lub przenoszenia. Wraz z upływem czasu smar wewnątrz mechanizmu zawiasu ulega degradacji i zanieczyszczeniu, co drastycznie zwiększa opór obrotu. Siła potrzebna do otwarcia klapy przekracza wówczas wytrzymałość punktów mocowania w kadłubku, wyrywając tuleje gwintowane z obudowy i grożąc uszkodzeniem delikatnej taśmy matrycy oraz samej powierzchni ciekłokrystalicznej.
Procedura diagnostyki laboratoryjnej i standardy naprawy
Rzetelna diagnoza poprzedza każdą naprawę w naszym serwisie. W przypadku urządzeń o tak wysokim stopniu integracji jak Lenovo ThinkBook 13s, proces weryfikacji stanu technicznego przebiega według ściśle określonego protokołu inżynieryjnego:
1. Weryfikacja elektryczna linii zasilających i pomiary oscyloskopowe
Prace rozpoczynają się od demontażu dolnej pokrywy z zachowaniem zasad ochrony ESD (ochrony przed wyładowaniami elektrostatycznymi). Wykonywane są pomiary rezystancji głównych cewek przetwornic względem masy w celu wykluczenia zwarć w liniach niskonapięciowych (1.05V, 1.8V, 3.3V, 5V, zasilanie rdzenia CPU oraz magistrali RAM). Wykorzystując regulowany zasilacz laboratoryjny z precyzyjnym ogranicznikiem prądowym oraz kamerę termowizyjną o wysokiej rozdzielczości optycznej, lokalizujemy elementy generujące nadmierną temperaturę w wyniku upływności prądu. Pomiary oscyloskopem cyfrowym pozwalają sprawdzić przebiegi zegarowe na rezonatorach kwarcowych oraz komunikację na szynach danych I2C/SMBus.
2. Diagnostyka mikrokontrolera zarządzającego (EC) i pamięci SPI Flash
Kolejnym etapem jest weryfikacja integralności wsadu pamięci BIOS/UEFI oraz oprogramowania układowego kontrolera wbudowanego (EC — Embedded Controller, układu scalonego odpowiadającego za procedurę startową, kontrolę klawiatury, wentylatorów oraz zarządzanie zasilaniem). Uszkodzenia logiczne struktury ME/CSME Region (podsystemu zarządzania procesora) w pamięci SPI Flash mogą blokować start urządzenia, wywoływać opóźnienia w wyświetlaniu obrazu lub powodować nieprawidłową pracę wentylatorów. W takich sytuacjach wykonywane jest programowanie pamięci przy użyciu dedykowanego programatora sprzętowego z czyszczeniem regionów konfiguracyjnych.
3. Zaawansowane prace lutownicze SMD i BGA
W przypadku stwierdzenia uszkodzeń fizycznych poszczególnych komponentów, naprawa realizowana jest na poziomie pojedynczych elementów elektronicznych (naprawa komponentowa). Wymiana uszkodzonych kontrolerów zasilania, układów przetwornic, filtrów czy tranzystorów odbywa się przy użyciu stacji lutowniczych na gorące powietrze (hot-air) oraz mikrokolb lutowniczych pod mikroskopem stereoskopowym. Jeśli diagnostyka wykaże uszkodzenie wlutowanej pamięci RAM, proces naprawy polega na wymianie uszkodzonych kości BGA lub ich reballingu (wymianie spoiwa lutowniczego na nowe kulki o odpowiednim składzie stopowym) przy zastosowaniu precyzyjnych profili temperaturowych na stacji lutowniczej BGA, zapobiegających delaminacji wielowarstwowej płyty głównej.
4. Regeneracja układu chłodzenia i kalibracja mechaniczna
Procedura serwisowa obejmuje dokładne oczyszczenie komory radiatora z nagromadzonych zanieczyszczeń, usunięcie zdegradowanych warstw termicznych przy użyciu alkoholu izopropylowego (IPA) oraz nałożenie nowych materiałów termoprzewodzących o wysokim współczynniku przewodzenia ciepła. Jednocześnie weryfikowany jest stan łożysk wentylatora. W przypadku problemów z zawiasami przeprowadzana jest ich mechaniczna regulacja (odciążenie siły docisku) oraz odbudowa uszkodzonych gniazd montażowych przy użyciu przemysłowych żywic chemo- i termoutwardzalnych, co przywraca pełną integralność strukturalną obudowy.
Błędy przy samodzielnych próbach naprawy i zalecenia profilaktyczne
Ze względu na zwartą budowę ultrabooka Lenovo ThinkBook 13s, nieumiejętne próby samodzielnej ingerencji niosą wysokie ryzyko pogłębienia usterki. Do najczęściej spotykanych błędów należą:
- Odłączanie i podłączanie taśm sygnałowych pod napięciem — próba demontażu matrycy, klawiatury lub touchpada bez wcześniejszego fizycznego odpięcia złącza baterii głównej od płyty. W linii zasilania podświetlenia matrycy stale obecne jest napięcie rzędu kilkunastu woltów; przypadkowe zwarcie styków w gnieździe prowadzi do natychmiastowego przepalenia procesora lub układu KBC/EC.
- Używanie nieodpowiednich narzędzi do otwierania obudowy — podważanie aluminiowej pokrywy metalowymi wkrętakami skutkuje deformacją krawędzi kadłubka, przecięciem ścieżek na krawędzi laminatu płyty głównej lub pęknięciem szklanej tafli matrycy.
- Stosowanie przewodzących past termoprzewodzących — aplikacja past opartych na ciekłym metalu lub zawierających cząstki srebra w urządzeniu o tak gęstym upakowaniu elementów wokół rdzenia procesora stwarza bezpośrednie ryzyko zwarcia mikroelementów SMD (Surface Mount Device, miniaturowych komponentów montowanych powierzchniowo na płytce).
- Ignorowanie pierwszych objawów oporu zawiasów — kontynuowanie otwierania i zamykania ekranu przy zacierających się zawiasach prowadzi do zmęczeniowego pęknięcia prowadnic matrycy i nieodwracalnego uszkodzenia wewnętrznych struktur nośnych obudowy.
W ramach codziennej eksploatacji zaleca się regularne przedmuchiwanie wlotów powietrza sprężonym powietrzem, unikanie korzystania z laptopa na miękkich powierzchniach blokujących cyrkulację pod spodem urządzenia oraz stosowanie wyłącznie sprawdzonych zasilaczy zgodnych ze specyfikacją USB Power Delivery.
Organizacja obsługi serwisowej z dojazdem
Świadczymy specjalistyczne wsparcie techniczne dla laptopów Lenovo na obszarze Warszawy i okolic w promieniu 40 km. Czas dojazdu serwisanta wynosi zazwyczaj do 1 godziny od momentu zgłoszenia. W przypadku prostszych problemów programowych, wymiany dysków czy podstawowej konserwacji, większość usterek usuwamy podczas pierwszej wizyty bezpośrednio w miejscu użytkowania sprzętu.
Gdy problem wymaga zaawansowanej diagnostyki mikroskopowej, prac lutowniczych na płycie głównej lub użycia specjalistycznej stacji BGA, laptop jest bezpiecznie odbierany przez naszego kierowcę w procedurze door-to-door. W tym trybie diagnoza sprzętu jest bezpłatna. Jeśli naprawa okaże się niemożliwa lub nieuzasadniona technicznie, obowiązuje zasada braku opłat za przeprowadzone czynności weryfikacyjne w ramach odbioru przez kierowcę. Na cały okres trwania procedury naprawczej oferujemy bezpłatny laptop zastępczy, bez kaucji i limitu czasowego. Doświadczenie budowane przez ponad 20 lat oraz ponad 10 000 urządzeń obsłużonych w toku naszej praktyki serwisowej przekłada się na standardy technologiczne gwarantujące wysoką jakość realizowanych prac. Na wykonane usługi oraz zainstalowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy, a czas realizacji naprawy z reguły nie przekracza 3 dni (procedury czyszczenia i przyspieszania realizowane są do 24 godzin).
Najczęściej zadawane pytania (FAQ)
Czy w modelu Lenovo ThinkBook 13s można rozbudować pamięć RAM po zakupie?
W przeważającej większości konfiguracji Lenovo ThinkBook 13s pamięć operacyjna RAM typu LPDDR jest wlutowana na stałe bezpośrednio w strukturę płyty głównej (brak tradycyjnych gniazd SO-DIMM). Zwiększenie ilości pamięci operacyjnej nie jest możliwe poprzez prosty montaż nowego modułu — wymagałoby to zaawansowanej wymiany wszystkich kości BGA na płycie głównej i modyfikacji konfiguracji układowej (tzw. strapów konfiguracyjnych), co jest procedurą złożoną i stosowaną głównie przy usuwaniu fizycznych awarii pamięci.
Dlaczego ThinkBook 13s nie ładuje się pomimo sprawnego zasilacza USB-C?
Brak reakcji na ładowanie wynika najczęściej z awarii układu scalonego kontrolera USB-C Power Delivery, uszkodzenia tranzystorów kluczujących na wejściu zasilania lub fizycznego wyrobienia styków wewnątrz samego gniazda USB-C. Wymaga to przeprowadzenia pomiarów napięć i rezystancji na płycie głównej w celu precyzyjnego zlokalizowania uszkodzonego elementu i jego wymiany na nowy komponent.
Jakie są pierwsze symptomy zatarcia zawiasów w ThinkBook 13s?
Pierwszymi objawami są wyraźny opór podczas otwierania lub zamykania klapy, dźwięki skrzypienia bądź trzaskania w dolnych narożnikach obudowy oraz lekkie unoszenie się dolnej pokrywy laptopa w okolicy wylotów powietrza. Pojawienie się tych symptomów wymaga natychmiastowej regulacji i smarowania zawiasów, aby zapobiec wyłamaniu mocowań z kadłubka i uszkodzeniu matrycy.
Ile trwa kompleksowa konserwacja układu chłodzenia w tym modelu?
Standardowa procedura czyszczenia układu chłodzenia wraz z wymianą materiałów termoprzewodzących (termopadów oraz pasty termicznej) jest realizowana w czasie do 24 godzin. Przywraca to fabryczną kulturę pracy urządzenia, obniża temperatury robocze procesora i eliminuje zjawisko dławienia termicznego pod obciążeniem.
