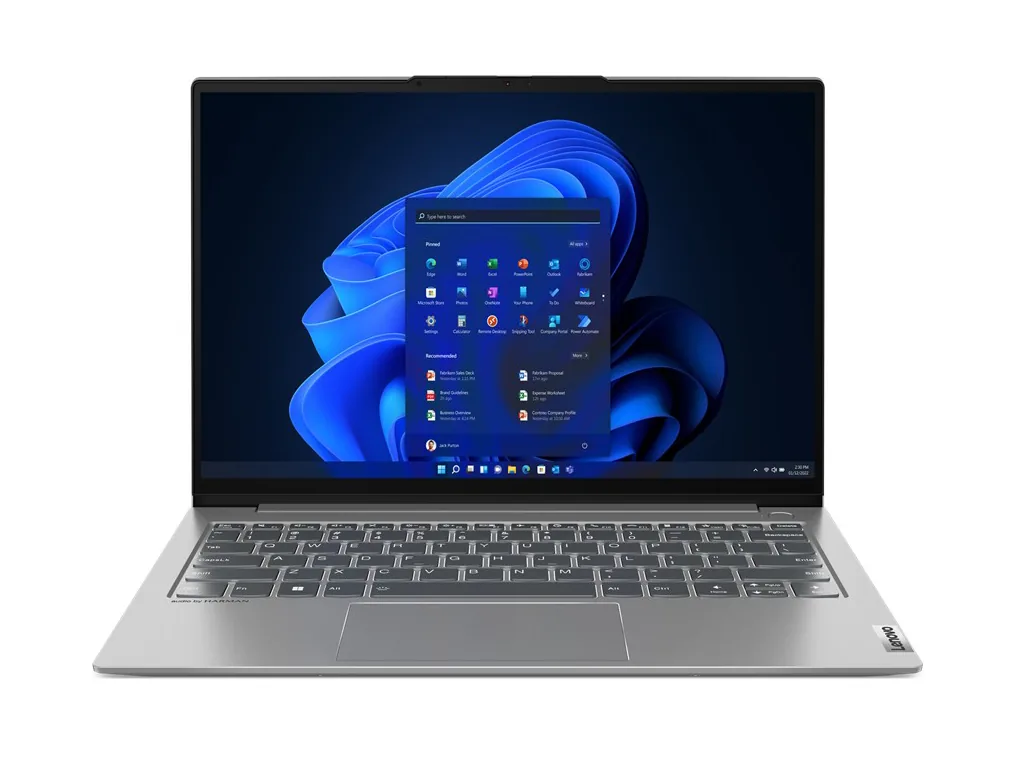

Charakterystyka zasilania w ultrabooku ThinkBook 13s

Kompaktowe laptopy z serii ThinkBook 13s zostały zaprojektowane z myślą o mobilności i pracy hybrydowej. Smukła, aluminiowa obudowa wymusiła zastosowanie wewnętrznego akumulatora litowo-polimerowego (ogniwa Li-Po, charakteryzujące się elastyczną formą pakietu i wysoką gęstością energii), który jest całkowicie zamknięty wewnątrz konstrukcji nośnej. W przeciwieństwie do starszych konstrukcji biznesowych, w których bateria stanowiła wymienny moduł zewnętrzny zwalniany mechanicznym zatrzaskiem, w ThinkBooku 13s demontaż ogniwa wymaga otwarcia dolnej pokrywy obudowy (tzw. dolnego kadłubka) oraz odłączenia zintegrowanej taśmy sygnałowo-prądowej od płyty głównej.

Wraz z upływem czasu i kolejnymi cyklami ładowania (pełnymi cyklami rozładowania i naładowania chemicznego) struktura chemiczna ogniw ulega naturalnej degradacji. W ultrabookach zjawisko to bywa przyspieszane przez wysokie temperatury panujące w ciasno upakowanej obudowie oraz intensywne korzystanie z technologii szybkiego ładowania (Rapid Charge, czyli podawania prądu o wyższym natężeniu w początkowej fazie ładowania). Prawidłowa identyfikacja stopnia zużycia akumulatora pozwala zapobiec nie tylko nagłej utracie niezależności zasilania, ale również uszkodzeniom mechanicznym innych podzespołów.

Objawy zużycia i uszkodzenia akumulatora w ThinkBook 13s

Problemy z układem zasilania bateryjnego w modelu ThinkBook 13s mogą manifestować się na wiele sposobów, zależnie od tego, czy degradacji uległy same ogniwa litowo-polimerowe, czy też zintegrowany układ sterujący BMS (Battery Management System — mikroprocesorowy układ elektroniczny odpowiedzialny za monitorowanie napięcia poszczególnych sekcji, temperatury oraz zliczanie cykli pracy).

Do najczęściej obserwowanych objawów należą:

Drastyczny spadek czasu pracy bez zasilacza: Laptop wyłącza się po kilkunastu lub kilkudziesięciu minutach od odłączenia ładowarki, mimo że wskaźnik systemowy raportował wysoki poziom naładowania.
Nagłe skoki procentowe naładowania: Wskazanie baterii gwałtownie spada, na przykład z poziomu 60% do 5% w ciągu kilku sekund, co świadczy o utracie pojemności jednej z sekcji ogniw (nierównomierne zużycie cel) lub błędnej kalibracji układu pomiarowego.
Komunikaty diagnostyczne systemu i oprogramowania: System operacyjny lub narzędzia diagnostyczne wyświetlają ostrzeżenia o konieczności wymiany baterii, obniżonym stanie sprawności (Health State) lub przekroczeniu dopuszczalnego progu rezystancji wewnętrznej.
Brak reakcji na odłączenie zasilania sieciowego: Urządzenie natychmiast gaśnie po wyjęciu wtyku USB-C (standard Power Delivery — protokół cyfrowego negocjowania parametrów zasilania przez port USB), pracując wyłącznie w trybie stacjonarnym.
Fizyczne odkształcenie obudowy (puchnięcie baterii): W wyniku degradacji elektrolitu w ogniwach Li-Po dochodzi do wydzielania gazów w hermetycznym pakiecie. Zjawisko to prowadzi do wypychania gładzika (touchpada) ku górze, utrudnionego kliku klawiszy funkcyjnych lub powstawania szczelin na łączeniu dolnej pokrywy z palmrestem (górną częścią obudowy z klawiaturą).
Wyłączanie się przy dużym obciążeniu: Laptop działa stabilnie podczas przeglądania dokumentów, lecz wyłącza się samoczynnie w trakcie wideokonferencji lub renderowania materiałów wideo ze względu na chwilowy spadek napięcia pod obciążeniem prądowym (tzw. voltage drop).

Przyczyny problemów z zasilaniem: ogniwa a układ ładowania na płycie głównej

Przed przystąpieniem do wymiany komponentu niezbędne jest precyzyjne odróżnienie niesprawności samego pakietu akumulatora od usterek układu zasilania zintegrowanego na płycie głównej (układu KBC/EC — kontrolera wbudowanego zarządzającego pracą platformy oraz chargera — scalonego sterownika przetwornicy ładowania). Nie każdy problem z brakiem ładowania wynika z wyeksploatowania ogniw.

Główne czynniki wpływające na konieczność interwencji serwisowej:

Eksploatacyjne zużycie chemiczne: Naturalna utrata pojemności znamionowej wyrażanej w miliamperogodzinach (mAh) lub watogodzinach (Wh) po przekroczeniu przewidzianej przez konstrukcję liczby cykli ładowania.
Uszkodzenie kontrolera ładowania (Charger IC): Awaria przetwornicy DC-DC (układu obniżającego i stabilizującego napięcie stałe) na płycie głównej uniemożliwia podawanie prądu o odpowiednim natężeniu do baterii, co bywa mylnie diagnozowane jako uszkodzenie samego akumulatora.
Zablokowanie kontrolera BMS: W sytuacji wykrycia głębokiego rozładowania (spadku napięcia poniżej bezpiecznego progu krytycznego) wewnętrzny sterownik baterii trwale odcina bezpiecznik termiczno-prądowy, uniemożliwiając ponowne naładowanie pakietu w celach bezpieczeństwa.
Uszkodzenia mechaniczne i zwarcia magistrali komunikacyjnej: Bateria komunikuje się z płytą główną za pośrednictwem magistrali SMBus (System Management Bus — dwukierunkowej szyny danych przesyłającej informacje o parametrach pracy, temperaturze i stanie naładowania). Uszkodzenie linii danych (SDA/SCL) skutkuje nierozpoznawaniem baterii przez system.
Termiczne przeciążenie ogniw: Praca w warunkach niedrożnego układu chłodzenia prowadzi do ciągłego nagrzewania wnętrza obudowy, co drastycznie skraca żywotność separatorów wewnątrz ogniw litowo-polimerowych.

Procedura diagnostyki i wymiany baterii w serwisie

Proces serwisowy w przypadku ultrabooków serii ThinkBook wymaga zachowania rygorystycznych procedur ochrony antystatycznej (ESD — ochrony przed wyładowaniami elektrostatycznymi, które mogą uszkodzić mikroskopijne struktury półprzewodnikowe) oraz precyzji montażowej ze względu na delikatną konstrukcję obudowy.

Diagnostyka i naprawa przebiegają według następujących etapów:

Wstępna weryfikacja parametrów zasilania: Odczyt danych telemetrycznych z kontrolera baterii (napięcie spoczynkowe, napięcie pod obciążeniem, liczba zrealizowanych cykli, rezystancja wewnętrzna, odchyłki napięć między pojedynczymi celami).
Pomiary elektryczne płyty głównej: Sprawdzenie obecności napięć na złączu baterii, weryfikacja poprawności działania kluczy tranzystorowych MOSFET (tranzystorów polowych sterujących przepływem prądu ładowania i zasilania głównego) oraz test komunikacji po szynie danych.
Bezpieczny demontaż obudowy: Otwarcie dolnego kadłubka przy użyciu narzędzi z tworzywa sztucznego, co chroni krawędzie obudowy i zaczepy przed wyłamaniem. Odłączenie zasilania zoptymalizowane pod kątem procedur serwisowych.
Demontaż wyeksploatowanego pakietu: Odpięcie taśmy sygnałowej ze złącza na płycie głównej oraz wykręcenie mocowań stabilizujących baterię w łożu montażowym. W przypadku napuchniętych ogniw zachowywane są szczególne środki ostrożności, aby nie doszło do rozszczelnienia powłoki pakietu.
Montaż nowego komponentu: Osadzenie fabrycznie nowej baterii o parametrach w pełni zgodnych ze specyfikacją danego wariantu ThinkBook 13s. Stosowane są wyłącznie nowe części, co zapewnia pełną kompatybilność z wbudowanym kontrolerem ładowania.
Kalibracja i testy obciążeniowe: Przeprowadzenie pełnego cyklu testowego — ładowanie do stanu pełnego, kalibracja wskazań kontrolera wbudowanego, kontrolowane rozładowanie pod obciążeniem syntetycznym oraz weryfikacja stabilności termicznej całego układu.

W przypadku obsługi door-to-door, gdzie sprzęt odbiera kierowca serwisu, diagnoza stanu urządzenia poprzedzająca realizację naprawy jest całkowicie bezpłatna. Jeśli naprawa jest realizowana stacjonarnie podczas wizyty serwisanta na miejscu, praca specjalisty jest płatna zgodnie z zakresem wykonanych czynności pomiarowych i montażowych, natomiast sam dojazd pozostaje bezpłatny na obszarze Warszawy i okolic w promieniu 40 km, z czasem dojazdu do 1 godziny. Naprawa układu zasilania z reguły nie przekracza 3 dni roboczych, a na zamontowane podzespoły przysługuje gwarancja do 12 miesięcy. Na czas trwania procedury serwisowej istnieje możliwość skorzystania z bezpłatnego laptopa zastępczego na cały okres naprawy, bez kaucji i bez limitu czasowego. Ponad 20 lat doświadczenia oraz ponad 10 000 urządzeń obsłużonych w ramach praktyki serwisowej sprawia, że większość usterek usuwamy podczas pierwszej wizyty.

Zagrożenia związane z samodzielną wymianą baterii

Samodzielne próby wymiany baterii w nowoczesnych ultrabookach niosą ze sobą ryzyko poważnych uszkodzeń mechanicznych i elektronicznych, wynikających ze specyfiki miniaturyzacji podzespołów.

Najczęstsze błędy i ryzyka obejmują:

Przebicie powłoki ogniwa Li-Po: Użycie metalowych narzędzi (wkrętaków, metalowych otwieraków) do podważania baterii może doprowadzić do przebicia zewnętrznej folii ochronnej, co w kontakcie litu z tlenem wywołuje gwałtowną reakcję egzotermiczną (samozapłon z wydzieleniem toksycznego dymu).
Uszkodzenie gniazda na płycie głównej: Nieumiejętne wysuwanie złącza wielopinowego często kończy się wyłamaniem plastikowej ramki gniazda lub wyrwaniem pól lutowniczych (padów) z laminatu płyty głównej.
Zastosowanie niesprawdzonych zamienników: Tanie zamienniki niewiadomego pochodzenia często posiadają uproszczone układy BMS, pozbawione wielostopniowych zabezpieczeń termicznych i zwarciowych. Może to prowadzić do przegrzewania się płyty głównej lub braku możliwości aktualizacji oprogramowania układowego (UEFI/BIOS).
Uszkodzenie taśm sygnałowych touchpada i klawiatury: W modelu ThinkBook 13s taśmy elastyczne FFC/FPC (Flexible Flat Cable — płaskie taśmy połączeniowe) przebiegają w bezpośrednim sąsiedztwie krawędzi baterii. Ich przypadkowe nacięcie lub zagięcie skutkuje brakiem działania urządzeń wskazujących.
Zniekształcenie gwintów i uszkodzenie kadłubka: Zastosowanie wkrętów o niewłaściwej długości podczas ponownego montażu może doprowadzić do przewiercenia obudowy na wylot lub uszkodzenia warstw wewnętrznych laminatu płyty głównej.

Najczęściej zadawane pytania (FAQ)

Czy po wymianie baterii konieczne jest jej formatowanie poprzez kilkukrotne rozładowanie do zera?
Nowoczesne baterie litowo-polimerowe stosowane w laptopach ThinkBook nie posiadają tzw. efektu pamięci (zjawiska utraty pojemności przy niepełnych cyklach, typowego dla starych ogniw niklowo-kadmowych). Głębokie rozładowanie do zera jest wręcz niewskazane i może aktywować blokadę kontrolera BMS. Wystarczy przeprowadzić jeden pełny cykl ładowania do 100% w celu poprawnej kalibracji wskaźnika systemowego.

Jak funkcja ochrony baterii w oprogramowaniu zarządzającym wpływa na jej żywotność?
Włączenie trybu ochrony akumulatora (progu ładowania ograniczającego poziom naładowania do 75–80%) znacząco spowalnia degradację chemiczną ogniw, szczególnie gdy laptop pracuje przez większość czasu podłączony do stacji dokującej lub zasilacza sieciowego USB-C.

Czy spuchnięta bateria może trwale uszkodzić inne elementy laptopa?
Tak. Zwiększający swoją objętość pakiet wywiera ciągły nacisk mechaniczny od spodu na moduł gładzika oraz klawiaturę. Długotrwałe ignorowanie tego stanu może doprowadzić do pęknięcia szklanej płytki touchpada, deformacji aluminiowego palmrestu, a w skrajnych przypadkach do uszkodzenia mechanicznego płyty głównej.

Dlaczego laptop wyłącza się na baterii, mimo że system pokazuje jeszcze 30% energii?
Zjawisko to wynika z degradacji pojedynczych cel w pakiecie. Gdy jedna z sekcji osiągnie minimalne dopuszczalne napięcie graniczne pod chwilowym obciążeniem, układ BMS natychmiast odcina zasilanie całej platformy, aby chronić ogniwo przed uszkodzeniem, bez względu na uśredniony odczyt procentowy prezentowany w systemie.
