Konserwacja Lenovo ThinkPad L450 Notebook — na co zwrócić uwagę przy tym modelu

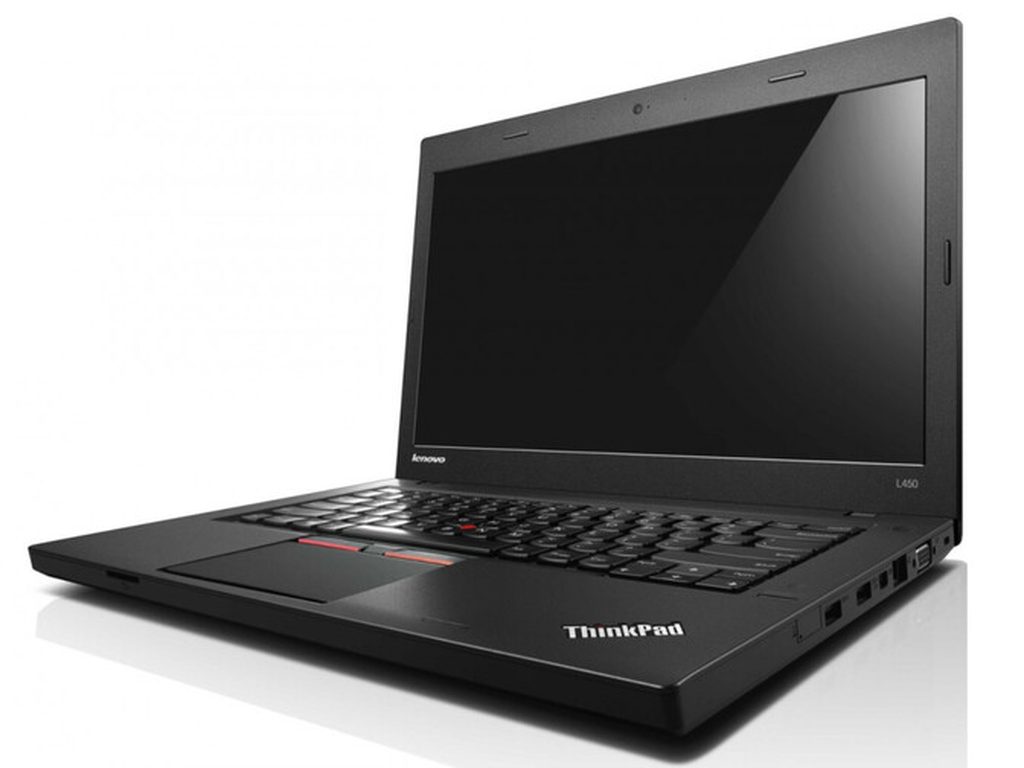

Lenovo ThinkPad L450 to sprawdzona konstrukcja z segmentu biznesowego, która mimo upływu lat nadal intensywnie pracuje w wielu biurach oraz domowych stanowiskach roboczych. Jako reprezentant serii ThinkPad L, model ten łączy wzmocnioną obudowę z tworzywa sztucznego i włókna szklanego z architekturą procesorów niskonapięciowych. Z biegiem czasu każdy komputer przenośny wymaga jednak systematycznych zabiegów technicznych, aby zachować stabilność termiczną i sprawność zasilania. Konserwacja tego konkretnego wariantu posiada swoją specyfikę, wynikającą z układu chłodzenia, konstrukcji dolnej pokrywy oraz sposobu mocowania komponentów na płycie głównej.

Objawy wskazujące na konieczność przeprowadzenia konserwacji układu chłodzenia

Zaniedbania w zakresie okresowego serwisu objawiają się w modelu ThinkPad L450 stopniowo. W początkowej fazie użytkownicy zauważają przede wszystkim częstsze załączanie się wentylatora, który wchodzi na maksymalne obroty nawet przy prostych czynnościach, takich jak przeglądanie stron internetowych czy edycja dokumentów tekstowych. Dźwięk łożyska wentylatora staje się bardziej słyszalny, a z bocznej kratki wentylacyjnej wydobywa się powietrze o wyraźnie wyższej temperaturze.

Gdy zjawisko narasta, dochodzi do wystąpienia zjawiska określanego jako thermal throttling (automatyczne obniżanie taktowania zegara procesora w celu ochrony przed przegrzaniem). Objawia się to odczuwalnym spowolnieniem pracy systemu operacyjnego, zacinaniem kursora myszy oraz opóźnioną reakcją na polecenia. W skrajnych przypadkach zintegrowane zabezpieczenia termiczne wyłączają komputer bez ostrzeżenia podczas większego obciążenia obliczeniowego, co ma zapobiec trwałemu uszkodzeniu krzemowego rdzenia procesora.

Kolejnym sygnałem alarmowym jest komunikat błędu wyświetlany przez BIOS (podstawowy system wejścia-wyjścia sterujący procedurą startową komputera) o treści Fan Error zaraz po włączeniu zasilania. Informuje on o tym, że moduł sterujący nie zarejestrował właściwej prędkości obrotowej wirnika na skutek nagromadzenia zbitego kurzu lub zatarcia osi obrotu.

Specyfika konstrukcyjna Lenovo ThinkPad L450 a procedury serwisowe

Konserwacja modelu ThinkPad L450 różni się od starszych generacji serii ThinkPad, w których dostęp do podzespołów odbywał się przez dedykowane, małe klapki serwisowe. W tym modelu zastosowano jednolitą dolną pokrywę dolną (tzw. bottom cover), która jest mocowana na śruby oraz obwodowe zatrzaski z tworzywa sztucznego. Niewłaściwy demontaż tej pokrywy stwarza ryzyko wyłamania delikatnych zaczepów, co skutkuje późniejszym trzeszczeniem obudowy oraz powstawaniem szczelin, przez które kurz wnika do wnętrza ze zdwojoną siłą.

Pod obudową znajduje się moduł chłodzenia składający się z miedzianego radiatora, rurki cieplnej (heatpipe, czyli miedzianego przewodu odprowadzającego ciepło za pomocą parującej i skraplającej się wewnątrz cieczy) oraz wentylatora promieniowego. Z racji zwartej budowy kanałów wylotowych kurz tworzy na żeberkach radiatora zwartą strukturę przypominającą filc, która całkowicie blokuje swobodny przepływ powietrza tłoczonego przez łopatki wentylatora.

Warto również zwrócić uwagę na stan pasty termoprzewodzącej (substancji wypełniającej mikroskopijne nierówności między rdzeniem procesora a stopą radiatora). Fabryczne lub stare preparaty po kilku latach eksploatacji ulegają procesowi degradacji i twardnienia, tracąc zdolność do efektywnego przekazywania energii cieplnej. W efekcie, mimo czystego wentylatora, temperatura procesora nadal utrzymuje się na niebezpiecznie wysokim poziomie.

Zakres profesjonalnej konserwacji laptopa krok po kroku

Prawidłowo wykonana usługa serwisowa w naszym wykonaniu to wieloetapowy proces, który wykracza poza zwykłe przedmuchanie wnętrza sprężonym powietrzem. Każde urządzenie przechodzi przez precyzyjnie określone procedury techniczne.

• Wstępna weryfikacja parametrów pracy: Przed otwarciem obudowy wykonywany jest odczyt temperatur pod obciążeniem za pomocą dedykowanego oprogramowania diagnostycznego, co pozwala ocenić wyjściowy stan układu termicznego.
• Bezpieczny demontaż i odłączenie zasilania: Wyjęcie baterii zewnętrznej oraz odpięcie wbudowanego akumulatora (jeśli występuje w danej konfiguracji) zapobiega powstawaniu zwarć na płycie głównej podczas prac montażowych.
• Czyszczenie hydrodynamiczne i mechaniczne wentylatora: Wirnik wentylatora jest demontowany, oczyszczany z osadów pyłowych, a jego łożysko poddawane konserwacji za pomocą specjalistycznego środka smarnego o wysokiej odporności na podwyższone temperatury.
• Dekontaminacja powierzchni miedzianych: Stara, skamieniała pasta termoprzewodząca jest usuwana przy użyciu alkoholu izopropylowego (IPA, chemicznego rozpuszczalnika bezpiecznego dla elektroniki) zarówno z rdzenia procesora, jak i ze stopy radiatora.
• Aplikacja nowych materiałów termoprzewodzących: Nakładana jest nowa pasta o wysokim współczynniku przewodzenia ciepła. Stosujemy wyłącznie nowe materiały eksploatacyjne, co zapewnia długotrwałą i powtarzalną wydajność termiczną.
• Przegląd portów wejścia-wyjścia: Gniazda USB, port zasilania, gniazdo sieciowe RJ-45 oraz złącze Mini DisplayPort są oczyszczane z kurzu i zanieczyszczeń mechanicznych, co zapobiega powstawaniu przerw w transmisji danych i zasilaniu.
• Kontrola i regulacja zawiasów: W ThinkPadzie L450 zawiasy matrycy przenoszą duże naprężenia na korpus obudowy. Podczas konserwacji sprawdzany jest stan ich dokręcenia do wzmocnień magnezowych oraz płynność pracy mechanizmu oporowego.
• Testy obciążeniowe (stress test): Po złożeniu urządzenie poddawane jest wielogodzinnym testom stabilności przy maksymalnym obciążeniu jednostki centralnej, aby potwierdzić prawidłowy spadek temperatur roboczych.

Zagrożenia wynikające z nieumiejętnych prób czyszczenia

Jednym z najczęstszych błędów popełnianych podczas prób samodzielnego czyszczenia jest wdmuchiwanie sprężonego powietrza przez kratki wentylacyjne bez otwierania obudowy komputera. Taki zabieg nie usuwa zanieczyszczeń, lecz wpycha zbity filc z kurzu głębiej pomiędzy łopatki wentylatora, powodując jego zablokowanie. Co więcej, strumień sprężonego gazu potrafi rozpędzić nieodłączony wentylator do prędkości przekraczających jego parametry znamionowe, co może wywołać zjawisko indukcji elektromagnetycznej i wygenerować impuls napięciowy wsteczny, uszkadzający układ KBC (kontroler klawiatury i zarządzania zasilaniem na płycie głównej).

Kolejnym niebezpieczeństwem jest stosowanie nieodpowiednich narzędzi do podważania dolnej obudowy. Użycie metalowych wkrętaków zamiast plastikowych otwieraków serwisowych (spudgerów) prowadzi do wyszczerbienia rantów obudowy, a w skrajnych wypadkach do przecięcia drobnych ścieżek sygnałowych biegnących tuż przy krawędzi laminatu płyty głównej.

Błędy zdarzają się również podczas doboru i nakładania pasty termoprzewodzącej. Użycie preparatów przewodzących prąd elektryczny (np. na bazie ciekłego metalu) w laptopie o konstrukcji ThinkPada L450 jest niedopuszczalne ze względu na ryzyko zwarcia elementów SMD (drobnych komponentów montowanych powierzchniowo) wokół rdzenia procesora. Z kolei nałożenie zbyt grubej warstwy pasty działa jak izolator termiczny, przynosząc skutek odwrotny do zamierzonego.

Konserwacja układu zasilania i portów w modelu ThinkPad L450

W procesie pełnej konserwacji modelu L450 istotnym elementem jest weryfikacja układu zasilania. Laptop ten wykorzystuje prostokątne złącze Slim Tip z centralnym pinem sygnałowym służącym do identyfikacji mocy podłączonego zasilacza. Gromadzący się wewnątrz gniazda brud może powodować problemy z rozpoznawaniem ładowarki przez płytę główną, co skutkuje brakiem ładowania baterii lub obniżeniem wydajności komputera.

Sprawdzeniu podlega również wewnętrzne złącze baterii oraz stan ogniw litowo-jonowych. W ramach diagnostyki weryfikowana jest liczba cykli ładowania oraz stopień zużycia pakietu zasilającego. Prawidłowo oczyszczone złącza i stabilne parametry napięciowe z przetwornic głównych płyty głównej gwarantują bezawaryjną pracę urządzenia w warunkach mobilnych i stacjonarnych.

Najczęściej zadawane pytania (FAQ)

Jak często należy przeprowadzać konserwację układu chłodzenia w Lenovo ThinkPad L450?
Optymalny interwał wynosi od 12 do 18 miesięcy przy standardowym użytkowaniu biurowym. W przypadku pracy w środowisku o podwyższonym zapyleniu lub przy obecności zwierząt domowych, zaleca się skrócić ten czas do 12 miesięcy, aby nie dopuścić do zablokowania radiatora.

Czy głośna praca wentylatora zawsze oznacza konieczność jego wymiany?
Nie. W większości przypadków przyczyną głośnej pracy jest nagromadzony kurz powodujący opór powietrza lub wyschnięty smar w łożysku. Dokładne czyszczenie, regeneracja łożyska i wymiana pasty termoprzewodzącej przywracają cichą i wydajną pracę układu bez konieczności montażu nowego wentylatora.

Dlaczego po wymianie pasty termoprzewodzącej temperatura nie spada natychmiast po uruchomieniu?
Niektóre wysokiej klasy pasty termoprzewodzące wymagają krótkiego okresu wygrzania (kilkunastu do kilkudziesięciu godzin pracy pod zmiennym obciążeniem cieplnym), aby uzyskać pełną strukturę mikroskopową i optymalne parametry przewodnictwa cieplnego. Różnica jest jednak widoczna już podczas pierwszych testów obciążeniowych.

Czy do konserwacji ThinkPada L450 można użyć termopadów zamiast pasty?
Konstrukcja radiatora w ThinkPadzie L450 została zaprojektowana z zachowaniem minimalnego odstępu między miedzianą stopą a rdzeniem procesora, co wymaga bezpośredniego zastosowania pasty termoprzewodzącej. Zastosowanie termopada (elastycznej taśmy termoprzewodzącej) zwiększyłoby dystans i uniemożliwiło prawidłowe odprowadzanie ciepła.
