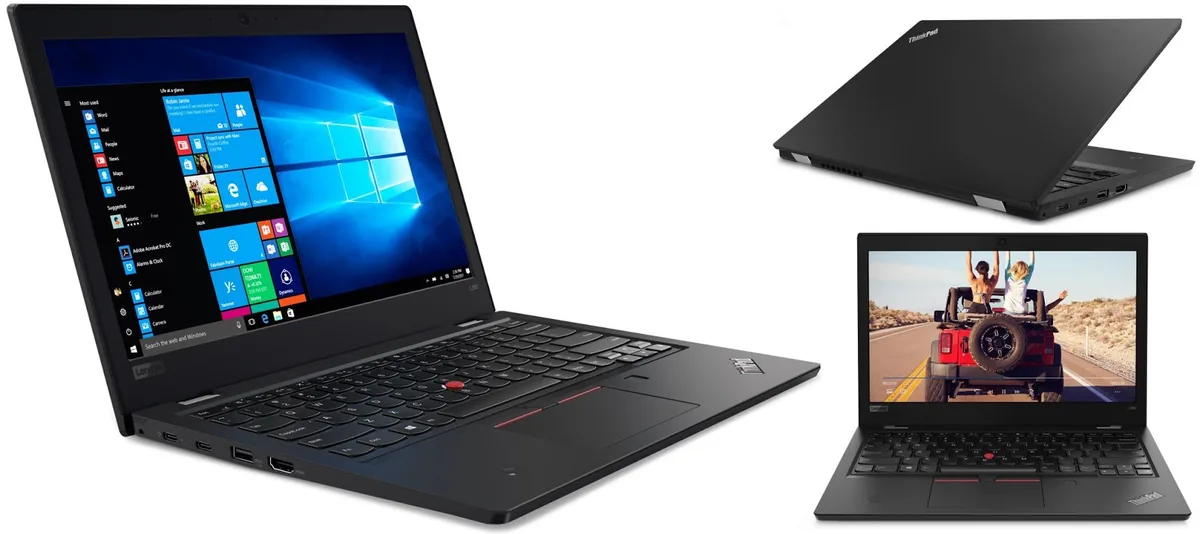

Model Lenovo ThinkPad L380 o oznaczeniu kodowym 20M50013SP to kompaktowy, czternastocalowy laptop biznesowy zaprojektowany z myślą o mobilnej pracy biurowej, edukacji oraz środowiskach korporacyjnych. Pomimo solidnej konstrukcji charakterystycznej dla linii ThinkPad, wieloletnia, intensywna eksploatacja ujawnia specyficzne punkty podatności tego wariantu konstrukcyjnego. Jako niezależny serwis urządzeń marki Lenovo prowadzimy szczegółową diagnostykę oraz naprawy komponentów elektronicznych, mechanicznych i systemowych w tej generacji urządzeń. Zrozumienie natury występujących usterek pozwala na precyzyjną lokalizację źródła problemu oraz dobór właściwej procedury naprawczej.
Objawy usterek i specyfika eksploatacyjna modelu ThinkPad L380-20M50013SP
Awarie w jednostkach ThinkPad L380 manifestują się w różnorodny sposób, zależnie od stopnia zużycia podzespołów oraz warunków środowiskowych, w jakich pracuje sprzęt. W codziennej praktyce serwisowej obserwuje się szereg powtarzalnych symptomów, które wskazują na konieczność przeprowadzenia weryfikacji sprzętowej:
- Brak reakcji na przycisk zasilania przy jednoczesnym braku świecenia diody sygnalizacyjnej w złączu USB-C lub diody wskaźnika ThinkPad na pokrywie matrycy.
- Przerywanie procesu ładowania baterii, konieczność ustawiania kabla zasilacza pod określonym kątem lub całkowity brak rozpoznawania podłączonej ładowarki w standardzie USB-PD (Power Delivery – protokół negocjacji napięcia i prądu zasilania).
- Cykl samoczynnych restartów, tak zwany bootloop, zatrzymujący się na etapie wyświetlania logo startowego lub przed inicjalizacją środowiska UEFI/BIOS (Unified Extensible Firmware Interface – oprogramowanie układowe płyty głównej).
- Samoczynne wyłączanie się komputera pod obciążeniem obliczeniowym, któremu towarzyszy głośna praca wentylatora oraz wysoka temperatura obudowy w okolicy wylotu układu chłodzenia (zjawisko thermal throttlingu, czyli automatycznego obniżania taktowania zegarów procesora w celu ochrony przed przegrzaniem).
- Brak obrazu na matrycy LCD przy pracującym wentylatorze i podświetleniu klawiatury (objaw braku przejścia procedury POST – Power-On Self-Test, czyli wstępnego autotestu podzespołów po włączeniu zasilania).
- Mechaniczne opory przy otwieraniu pokrywy ekranu, trzaski w okolicach zawiasów lub rozchodzenie się dolnej pokrywy kadłubka w narożnikach.
- Brak detekcji pamięci RAM lub błędy pamięci operacyjnej objawiające się niebieskimi ekranami błędów zatrzymania (BSOD – Blue Screen of Death) w systemie operacyjnym.
Podatności sprzętowe i przyczyny problemów w płycie głównej ThinkPad L380
Wariant 20M50013SP oparty jest na platformie ze zintegrowanym układem SoC (System on Chip – procesor połączony z mostkiem południowym w jednej strukturze krzemowej) oraz kontrolerami zasilania nowej generacji. Do najczęstszych przyczyn powstawania awarii w tym modelu zaliczają się procesy zmęczeniowe materiałów, uszkodzenia elektrostatyczne oraz degradacja termiczna.
Degradacja i uszkodzenia portów zasilania USB typu C
Model ThinkPad L380 wykorzystuje złącza USB-C zarówno do przesyłu danych, jak i do ładowania urządzenia prądem o zmiennym napięciu. Ciągłe naprężenia mechaniczne wywoływane przez podłączony przewód prowadzą do pękania lutów łączących gniazdo z polami lutowniczymi płyty głównej. Dodatkowo uszkodzeniu ulega dedykowany układ kontrolera zasilania PD (Power Delivery Controller) oraz powiązane z nim tranzystory polowe typu MOSFET (tranzystory z efektem polowym sterowane napięciem), co całkowicie blokuje główną linię zasilania 20V.
Niestabilność oprogramowania układowego i układu weryfikacji EC
W modelach ThinkPad L380 integralną częścią logiki startowej jest układ KBC/EC (Keyboard Controller / Embedded Controller – mikrokontroler zarządzający zasilaniem, klawiaturą, pracą wentylatora oraz stanami uśpienia). Uszkodzenie zawartości pamięci Flash SPI przechowującej wsad BIOS lub awaria samego układu EC prowadzi do stanu, w którym płyta główna nie rozpoczyna sekwencji załączania poszczególnych przetwornic napięć wtórnych.
Problemy z sekcją zasilania procesora i przetwornicami impulsowymi
Wielogodzinna praca w podwyższonych temperaturach przyspiesza starzenie się kondensatorów tantalowych oraz polimerowych w liniach zasilania VCORE (główna linia zasilająca rdzenie procesora). Zwarcia w układach scalonych przetwornic pomocniczych generujących napięcia 3.3V i 5V (układy Always-On) uniemożliwiają przejście płyty głównej w stan gotowości S5.
Zużycie past termoprzewodzących i zanieczyszczenie radiatora
Fabryczne pasty termoprzewodzące w miarę upływu lat tracą swoje właściwości elastyczne i ulegają zjawisku wypompowywania (pump-out effect) oraz wysychania. Gromadzący się wewnątrz żeberek miedzianego radiatora kurz tworzy nieprzepuszczalną barierę, co zmusza układ chłodzenia do ciągłej pracy z maksymalną prędkością obrotową i prowadzi do przyspieszonego zużycia łożyska ślizgowego wentylatora.
Procedura diagnostyczna i metodyka naprawy w serwisie dojazdowym
Rzetelna diagnoza poprzedza każdą naprawę i stanowi fundament bezpiecznego przywrócenia sprawności urządzenia. W przypadku modelu ThinkPad L380-20M50013SP czynności weryfikacyjne prowadzone są według ściśle określonego schematu inżynieryjnego.
Pomiary napięć i rezystancji na szynach głównych
Pierwszym krokiem jest demontaż dolnej obudowy z zachowaniem procedur ochrony przed wyładowaniami elektrostatycznymi (ESD – Electrostatic Discharge). Następnie wykonywane są pomiary rezystancji względem masy na wszystkich cewkach przetwornic impulsowych za pomocą multimetru cyfrowego. Pozwala to na wykrycie niskiej oporności wskazującej na zwarcie w gałęziach zasilania procesora, pamięci RAM lub mostka PCH.
Weryfikacja termowizyjna i lokalizacja zwarć
W przypadku stwierdzenia zwarcia w głównej linii zasilającej (B+), płyta główna podłączana jest do regulowanego zasilacza laboratoryjnego z ograniczeniem prądowym w ramach próby zwarciowej. Przy użyciu kamery termowizyjnej diagności precyzyjnie lokalizują nagrzewający się element – może to być uszkodzony kondensator filtrujący, dioda zabezpieczająca TVS (Transient Voltage Suppressor – tłumik przepięć) lub uszkodzony układ scalony.
Wymiana złączy USB-C i lutowanie komponentów BGA/SMD
Naprawa zniszczonego portu zasilania w ThinkPad L380 polega na wylutowaniu uszkodzonego gniazda przy użyciu stacji lutowniczej na gorące powietrze (hot air) z odpowiednim profilem temperaturowym, oczyszczeniu padów lutowniczych i wlutowaniu fabrycznie nowego, oryginalnego elementu z dodatkowym wzmocnieniem mechanicznym. W przypadku uszkodzeń kontrolerów przeprowadzana jest mikrolutownicza wymiana układów scalonych SMD oraz programowanie układu EC dedykowanym programatorem sprzętowym.
Kompleksowy serwis układu chłodzenia
Regeneracja termiczna obejmuje dokładne oczyszczenie komory wentylatora, mycie żeber radiatora w myjce ultradźwiękowej oraz aplikację zaawansowanych materiałów termoprzewodzących o wysokiej przewodności cieplnej. W przypadku wykrycia rozszczelnienia miedzianego ciepłowodu (heatpipe – rurka cieplna odprowadzająca ciepło z procesora do radiatora), cały moduł termiczny wymieniany jest na nowy komponent.
Zagrożenia wynikające z niefachowych prób naprawy
Konstrukcja laptopów ThinkPad z serii L wymaga stosowania specjalistycznych narzędzi oraz wiedzy z zakresu mikroelektroniki. Samodzielne próby ingerencji w płytę główną często prowadzą do powikłań, które znacznie komplikują proces naprawy:
- Próby mechanicznego dociskania uszkodzonego gniazda USB-C mogą doprowadzić do zerwania delikatnych ścieżek sygnałowych wewnątrz wielowarstwowego laminatu płyty głównej (PCB – Printed Circuit Board), co w skrajnych przypadkach wyklucza możliwość jej regeneracji.
- Użycie nieodpowiednich wkrętaków lub niewłaściwej długości śrub montażowych podczas skręcania obudowy prowadzi do przewiercenia laminatu lub uszkodzenia gwintów w magnezowo-aluminiowej ramie kadłubka.
- Niewłaściwy demontaż taśm sygnałowych z gniazd typu ZIF (Zero Insertion Force – złącze o zerowej sile nacisku) powoduje wyłamanie plastikowych zapinek, uniemożliwiając stabilne podłączenie klawiatury lub touchpada.
- Brak odłączenia wewnętrznego akumulatora przed przystąpieniem do jakichkolwiek prac montażowych (np. wymiany pamięci RAM czy matrycy) generuje ryzyko zwarcia na linii zasilania podświetlenia matrycy, co skutkuje natychmiastowym spaleniem bezpieczników oraz układów przetwornicy obrazu na płycie.
Organizacja obsługi technicznej i standardy serwisowe
Nasz zespół posiada ponad 20 lat doświadczenia w naprawach sprzętu komputerowego, a łączna liczba zrealizowanych zleceń przekracza 10 000 urządzeń. Specjalizujemy się w naprawach urządzeń marki Lenovo, obejmujących serie ThinkPad, IdeaPad, Yoga, Legion, ThinkBook, Chromebook, LOQ oraz V-series.
Działamy w elastycznym modelu obsługi dojazdowej. W przypadku konieczności wykonania prac na miejscu zgłoszenia, nasz serwisant dociera pod wskazany adres do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km, pracując w trybie całodobowym 24/7. Większość usterek usuwamy podczas pierwszej wizyty. W sytuacji, gdy charakter awarii – taki jak zaawansowane lutowanie mikroskopowe czy rekonstrukcja laminatu – wymaga procedur laboratoryjnych, laptop odbierany jest przez naszego kierowcę w trybie door-to-door. W tym modelu diagnoza poprzedzająca naprawę jest całkowicie darmowa, a zasada braku opłat w przypadku braku możliwości usunięcia usterki obowiązuje w pełni.
Czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, natomiast podstawowe usługi konserwacyjne, takie jak czyszczenie czy przyspieszanie systemu, wykonujemy w czasie do 24 godzin. W trakcie trwania procedury serwisowej udostępniamy bezpłatny laptop zastępczy na cały czas naprawy, bez kaucji i limitu czasowego. Do wszelkich prac montażowych wykorzystujemy wyłącznie nowe części zamienne, a na wykonane usługi udzielana jest gwarancja do 12 miesięcy. W przypadku rozliczeń dla przedsiębiorstw wystawiana jest faktura bez VAT.
Często zadawane pytania (FAQ)
Czy gniazdo zasilania USB-C w modelu ThinkPad L380 można wymienić bez wymiany całej płyty głównej?
Tak. W ramach procedur mikrolutowniczych wylutowujemy uszkodzone mechanicznie lub elektrycznie gniazdo USB-C i montujemy nowe, zachowując w pełni sprawną, oryginalną płytę główną urządzenia.
Co oznacza migająca trzykrotnie czerwona dioda w kropce logo ThinkPad po podłączeniu zasilacza?
Potrójne mignięcie diody sygnalizuje prawidłowe wykrycie obecności zasilania sieciowego przez układ sterujący zasilaniem. Jeśli po tym sygnale laptop nadal nie ładuje się ani nie włącza, problem leży zazwyczaj w obwodzie ładowania baterii, uszkodzeniu kluczy wejściowych lub awarii samego akumulatora.
Dlaczego po wymianie pasty termoprzewodzącej laptop nadal głośno pracuje?
Sama wymiana pasty może być niewystarczająca, jeśli nie usunięto zanieczyszczeń z wnętrza radiatora, doszło do mikroskopijnego rozszczelnienia rurki cieplnej (heatpipe) lub łożysko wentylatora uległo wyrobieniu mechanicznemu i wymaga wymiany na nowy podzespół.
Jak postępować w sytuacji, gdy ThinkPad L380 nie uruchamia się po aktualizacji systemu lub oprogramowania układowego?
W takich przypadkach dochodzi najczęściej do błędu sumy kontrolnej w kości pamięci SPI Flash. Procedura naprawcza polega na bezpośrednim zaprogramowaniu pamięci BIOS/UEFI za pomocą programatora programem z czystym regionem ME (Intel Management Engine – podsystem zarządzania platformą).
