Eksploatacja konwertowalnych laptopów biznesowych w środowisku biurowym i mobilnym

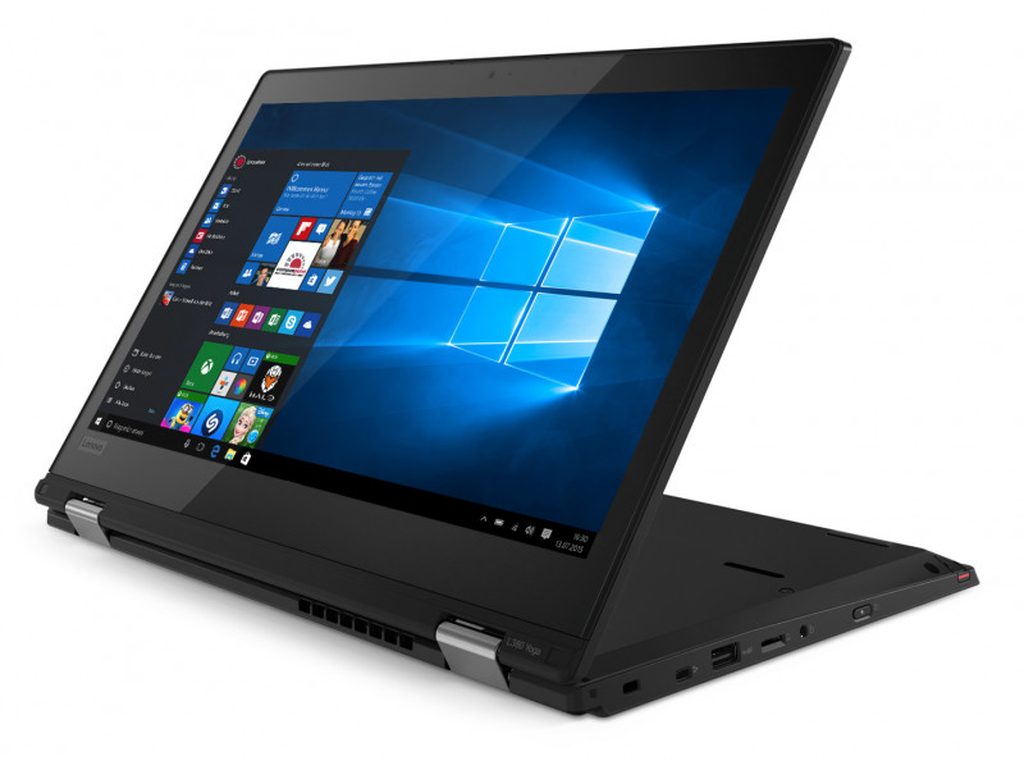

Model Lenovo ThinkPad L380 Yoga o oznaczeniu kodowym 20M7001BGE to kompaktowy, czternastocalowy komputer przenośny typu 2w1 (urządzenie łączące cechy klasycznego notebooka oraz tabletu dzięki obracanemu o 360 stopni ekranowi). W strukturach firmowych komputery z tej serii są powszechnie wdrażane jako podstawowe narzędzie pracy dla menedżerów, handlowców, analityków oraz pracowników terenowych. Codzienna eksploatacja w zróżnicowanych warunkach — od biurek po podróże służbowe i prezentacje u klientów — stawia przed podzespołami mechanicznymi oraz elektronicznymi wysokie wymagania. Wielozadaniowy charakter konstrukcji sprawia, że po kilku latach intensywnego użytkowania we flocie korporacyjnej pojawiają się powtarzalne objawy zużycia eksploatacyjnego i awarii podzespołów.
W środowisku przedsiębiorstwa przestój nawet pojedynczego stanowiska pracy generuje straty organizacyjne. Urządzenia konwertowalne z linii ThinkPad L-series charakteryzują się zwartą budową, co przy braku regularnej profilaktyki technicznej prowadzi do kumulacji problemów termicznych, uszkodzeń gniazd zasilania oraz degradacji mechanizmów zawiasowych. Prawidłowe rozpoznanie symptomów ostrzegawczych pozwala na zaplanowanie działań serwisowych zanim dojdzie do trwałego uszkodzenia laminatu płyty głównej (wielowarstwowego obwodu drukowanego, na którym zamontowane są kluczowe układy scalone) lub matrycy dotykowej.
Typowe obszary awaryjności modelu ThinkPad L380 Yoga w strukturach korporacyjnych
Wielomiesięczna, ciągła praca w trybie wielozadaniowym ujawnia słabsze punkty konstrukcyjne wynikające ze specyfiki urządzeń obrotowych. Do najczęstszych problemów zgłaszanych w tym modelu należą:
- Zużycie i wyłamanie gniazd zasilania USB-C (Power Delivery): Urządzenie ładowane jest za pośrednictwem portu USB typu C z obsługą standardu Power Delivery (technologii umożliwiającej przesyłanie wysokiej mocy zasilania przez kabel uniwersalny). Ciągłe podłączanie i odłączanie stacji dokujących oraz ładowarek w warunkach mobilnych powoduje pękanie punktów lutowniczych gniazda, wyłamywanie plastikowego języka wewnętrznego lub zwarcia na liniach sygnałowych CC (Configuration Channel), co uniemożliwia negocjację właściwego napięcia ładowania.
- Opory i zatarcia w mechanizmie zawiasów 360 stopni: Zawiasy pracujące w pełnym zakresie obrotu gromadzą mikrozanieczyszczenia i podlegają naturalnemu zatarciu smaru technicznego. Zwiększony opór mechaniczny przenosi naprężenia na mocowania w obudowie dolnej (kadłubku) oraz w pokrywie matrycy, co prowadzi do wyrywania mosiężnych tulei gwintowanych z tworzywa sztucznego i rozszczelnienia obudowy.
- Degradacja digitizera i taśmy sygnałowej eDP: Panel dotykowy (digitizer, czyli warstwa odpowiedzialna za rejestrowanie dotyku palca oraz dedykowanego piórka ThinkPad Pen Pro) komunikuje się z płytą główną za pośrednictwem elastycznej taśmy sygnałowej eDP (Embedded DisplayPort). Wielokrotne otwieranie i zamykanie pokrywy oraz praca w trybie namiotu powoduje mikropęknięcia ścieżek transmisyjnych, objawiające się migotaniem obrazu, pionowymi pasami lub zanikiem reakcji na dotyk w określonych strefach ekranu.
- Zanieczyszczenie układu chłodzenia i termiczny throttling: Układ chłodzenia składający się z miedzianego ciepłowodu (heatpipe) oraz miniaturowego wentylatora promieniowego ulega zapyleniu. Wyschnięta pasta termoprzewodząca (substancja wypełniająca mikroszczeliny między rdzeniem procesora a radiatorem) traci właściwości przewodzenia ciepła, co zmusza układ scalony do włączania throttlingu termicznego (automatycznego obniżania taktowania zegara procesora w celu ochrony przed przegrzaniem) i drastycznego spadku wydajności komputera.
- Starzenie ogniw akumulatora litowo-jonowego: Praca na stałe podłączonym zasilaczu sieciowym w stacjach dokujących przyspiesza degradację chemiczną ogniw. Skrajnym objawem jest puchnięcie baterii, która wywiera nacisk od wewnątrz na płytkę dotykową (touchpad) oraz klawiaturę, uniemożliwiając precyzyjną pracę i grożąc deformacją obudowy.
Procedura diagnostyczna i naprawcza urządzeń z serii ThinkPad L w obsłudze technicznej
Profesjonalna obsługa floty komputerowej opiera się na usystematyzowanym procesie weryfikacji stanu technicznego. Każde urządzenie przechodzi przez ścieżkę diagnostyczną mającą na celu wyeliminowanie problemów ukrytych, które mogłyby ujawnić się w późniejszym okresie eksploatacji.
Weryfikacja elektroniczna sekcji zasilania i ładowania
W przypadku problemów z uruchamianiem lub ładowaniem akumulatora, procedura rozpoczyna się od pomiarów napięć i rezystancji na głównych liniach zasilających. Wykorzystując mikroskop stereoskopowy oraz stację lutowniczą na gorące powietrze (hot air), serwisant weryfikuje stan kontrolera zasilania KBC/EC (Embedded Controller, układu zarządzającego zarządzaniem energią i peryferiami płyty) oraz układu zabezpieczającego ładowanie USB-C. Uszkodzone gniazda portów są precyzyjnie wylutowywane, a w ich miejsce montowane są wyłącznie nowe gniazda o podwyższonej wytrzymałości mechanicznej, z zachowaniem fabrycznych profili termicznych lutowania.
Kompleksowa regeneracja i konserwacja termiczna
Układ chłodzenia jest całkowicie demontowany, czyszczony w myjce ultradźwiękowej (w przypadku radiatorów pozbawionych elementów elektronicznych), a łożysko wentylatora poddawane jest inspekcji. Stare, skamieniałe nośniki termiczne są usuwane przy użyciu alkoholu izopropylowego (IPA), po czym nakładana jest nowa pasta termoprzewodząca o wysokiej przewodności cieplnej (wyrażanej w jednostkach W/mK). W razie konieczności wymieniane są również termopady (elastyczne taśmy przewodzące ciepło) na dławikach i tranzystorach MOSFET w sekcji zasilania procesora.
Naprawa konstrukcji nośnej i zespołu matrycy
W przypadku naderwanych zawiasów stosuje się procedurę odbudowy gniazd mocujących z wykorzystaniem żywic chemoutwardzalnych o podwyższonej odporności na ścinanie lub wymianę kompletnych elementów konstrukcyjnych obudowy. Mechanizm zawiasów jest regulowany, aby zapewnić płynny opór zgodny ze specyfikacją fabryczną, co chroni delikatny panel dotykowy przed punktowymi naprężeniami. Jeśli doszło do przetarcia taśmy transmisyjnej eDP, montowana jest nowa wiązka sygnałowa poprowadzona fabrycznymi kanałami montażowymi.
Profilaktyka techniczna a błędy samodzielnej ingerencji w sprzęt firmowy
W strukturach firmowych nierzadko dochodzi do prób samodzielnego rozwiązywania problemów technicznych przez użytkowników lub wewnętrzne działy wsparcia niemające odpowiedniego wyposażenia laboratoryjnego. Modele konwertowalne wymagają szczególnej ostrożności podczas demontażu ze względu na delikatne taśmy flex oraz specyficzny układ śrub i zatrzasków obudowy.
Najczęstszym błędem jest próba odkręcania i otwierania obudowy bez uprzedniego programowego odłączenia baterii wewnętrznej w menu UEFI/BIOS (funkcja Disable Built-in Battery). Otwarcie komputera z podłączonym źródłem prądu niesie ogromne ryzyko przypadkowego zwarcia śrubokrętem elementów sekcji zasilania, co natychmiastowo niszczy kontroler KBC lub mostek zintegrowany z procesorem (PCH). Kolejnym poważnym zagrożeniem jest stosowanie zbyt dużej siły przy podważaniu dolnej pokrywy, co prowadzi do pęknięcia cienkich krawędzi magnezowo-aluminiowych lub uszkodzenia anten modułu Wi-Fi poprowadzonych wzdłuż korpusu.
Niewłaściwa aplikacja past termoprzewodzących — stosowanie past przewodzących prąd (np. na bazie płynnego metalu) na nieizolowane elementy w laptopie biznesowym — może skutkować nieodwracalnym zniszczeniem płyty głównej. Z kolei ignorowanie pierwszych objawów niestabilności portu USB-C i dociskanie kabla pod kątem powoduje wypalenie padów lutowniczych na laminacie, co znacznie komplikuje późniejszy montaż nowego gniazda.
Zarządzanie stanem technicznym floty laptopów ThinkPad we flocie biznesowej
Aby zminimalizować ryzyko niespodziewanych awarii i utraty danych w firmie, rekomenduje się wdrożenie regularnych przeglądów okresowych dla urządzeń z serii ThinkPad L380 Yoga. Odpowiednio prowadzona konserwacja pozwala wydłużyć cykl życia sprzętu bez utraty stabilności operacyjnej.
W ramach obsługi serwisowej urządzenia przechodzą pełne testy obciążeniowe (stress testy) pamięci operacyjnej RAM, procesora oraz dysków SSD NVMe pod kątem występowania błędów zapisu i odczytu. Sprawdzana jest spójność struktury plików oraz kondycja ogniw zasilających przy użyciu zaawansowanych aplikacji telemetrycznych. Po wykonaniu naprawy sprzęt przechodzi weryfikację poprawności działania interfejsów sieciowych, modułów szyfrujących TPM (Trusted Platform Module) oraz mechanizmu dokowania.
Najczęściej zadawane pytania (FAQ)
Czy poluzowany port ładowania USB-C wymaga wymiany całej płyty głównej?
Odpowiedź: Nie. W ramach naprawy na poziomie komponentowym (mikrolutowanie) uszkodzone gniazdo USB-C jest wylutowywane z laminatu, a w jego miejsce montowany jest fabrycznie nowy element. Płyta główna zachowuje pełną sprawność bez konieczności ponoszenia kosztów zakupu całego modułu elektronicznego.
Jak często należy przeprowadzać czyszczenie układu chłodzenia w modelu ThinkPad L380 Yoga?
Odpowiedź: W warunkach intensywnej pracy biurowo-mobilnej zaleca się przeprowadzenie pełnej konserwacji termicznej (czyszczenie radiatora, wymiana pasty termoprzewodzącej) co 12 do 18 miesięcy. W przypadku pracy w środowisku o podwyższonym zapyleniu profilaktykę warto wykonywać raz w roku.
Piórko dotykowe przestało się ładować w wewnętrznym schowku. Co jest przyczyną?
Odpowiedź: Najczęstszą przyczyną jest zanieczyszczenie lub mechaniczne wygięcie wewnętrznych styków ładujących w kasecie dokującej piórka (pen silo) lub uszkodzenie zintegrowanego kontrolera ładowania indukcyjno-stykowego na małej płytce pomocniczej.
Czy po wymianie baterii lub matrycy dotykowej wymagana jest ponowna kalibracja w systemie?
Odpowiedź: Nowy akumulator wymaga przeprowadzenia jednego pełnego cyklu ładowania i rozładowania w celu zresetowania wskaźnika pojemności w układzie kontrolera. Matryca dotykowa po prawidłowym podłączeniu nowej taśmy transmisyjnej nie wymaga dodatkowej kalibracji programowej, o ile digitizer jest zgodny ze specyfikacją fabryczną modelu.
