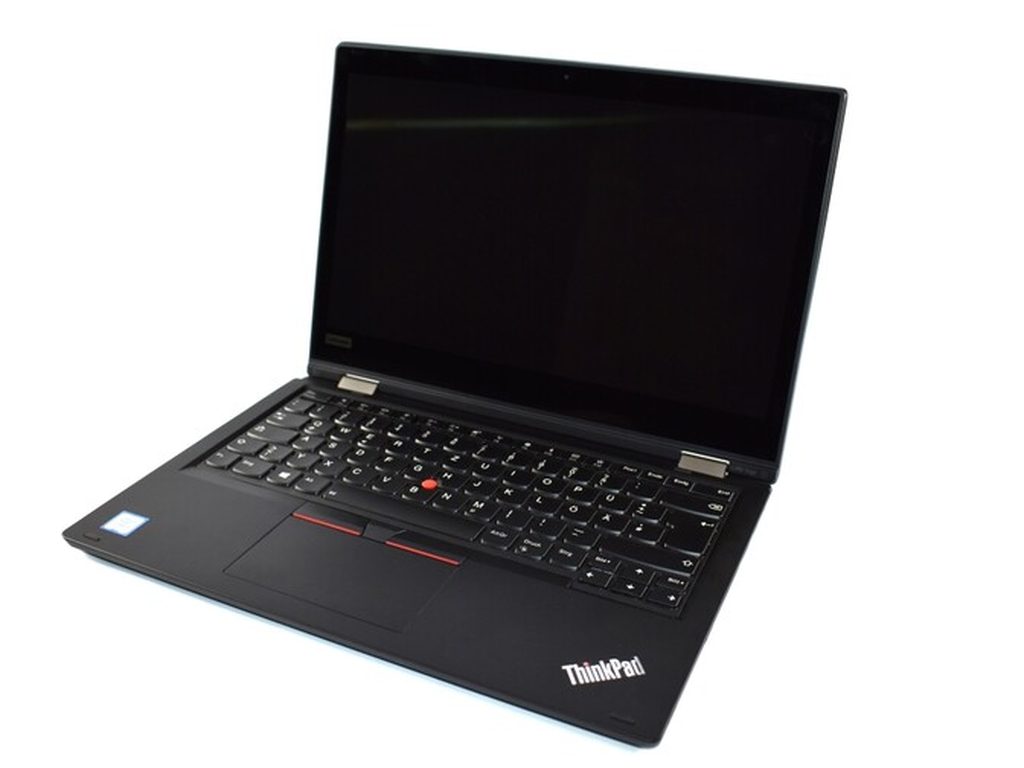

Eksploatacja Lenovo ThinkPad L380 Yoga w środowisku korporacyjnym

Model Lenovo ThinkPad L380 Yoga (kod modelu 20M7001BS) to popularny wybór we flotach firmowych, sektorze edukacyjnym oraz wśród pracowników mobilnych. Konstrukcja typu konwertowalnego (urządzenie 2w1 z zawiasami obracającymi się o 360 stopni) łączy tradycyjną ergonomię serii ThinkPad z funkcjonalnością dotykową i obsługą aktywnego piórka. Intensywne użytkowanie w biurze, w podróżach służbowych oraz podczas pracy hybrydowej stawia przed podzespołami tego modelu specyficzne wyzwania mechaniczne i elektroniczne. Zarządzanie parkiem maszynowym opartym na tych jednostkach wymaga wdrożenia odpowiednich procedur profilaktycznych oraz świadomości typowych punktów zużycia sprzętu.

W środowiskach korporacyjnych laptopy te są narażone na częste cykle ładowania przez złącza USB-C, wielokrotne otwieranie i obracanie ekranu, a także pracę w zróżnicowanych warunkach termicznych. Z biegiem czasu w urządzeniach pojawiają się objawy eksploatacyjne, które w porę zdiagnozowane pozwalają uniknąć przestojów w pracy zespołów. Prawidłowa obsługa techniczna floty opiera się na zrozumieniu architektury płyty głównej, specyfiki układu chłodzenia oraz konstrukcji modułu zawiasów i matrycy.

Typowe usterki i newralgiczne punkty konstrukcyjne modelu 20M7001BS

Wieloletnia praktyka serwisowa wskazuje na kilka powtarzających się obszarów, w których dochodzi do dysfunkcji w modelu ThinkPad L380 Yoga:

Zespoły złączy zasilania USB-C: Porty USB Type-C w tym modelu odpowiadają zarówno za transfer danych, jak i ładowanie w standardzie Power Delivery (protokół negocjacji wyższego napięcia i prądu zasilania). Ciągłe wpinanie i wypinanie stacji dokujących oraz zasilaczy w warunkach biurowych powoduje mechaniczne naderwania padów lutowniczych (pól kontaktowych na laminacie płyty głównej) lub uszkodzenia kontrolera zasilania (układ scalony Power Delivery IC zarządzający liniami zasilającymi).
Mechanizm zawiasów i mocowania w obudowie: Zawiasy 360 stopni podlegają znacznym oporom tarcia. W miarę starzenia się smaru technicznego opór ten rośnie, co przenosi siły skręcające na metalowe tuleje gwintowane wprasowane w dolną obudowę (tzw. palmrest) oraz klapę matrycy. Efektem bywa rozwarstwianie się obudowy, pękanie mocowań oraz naprężenia prowadzące do uszkodzenia taśmy sygnałowej eDP (Embedded DisplayPort, magistrala przesyłająca obraz z płyty głównej do ekranu).
Degradacja ogniw akumulatora: Baterie litowo-polimerowe po kilkuset cyklach ładowania wykazują spadek pojemności oraz wzrost rezystancji wewnętrznej. W niektórych przypadkach dochodzi do zjawiska puchnięcia ogniw (wskutek wydzielania gazów wewnątrz zużytego pakietu), co wywołuje nacisk na wewnętrzną stronę gładzika (touchpada) i powoduje jego blokowanie lub brak reakcji na kliknięcie.
Termiczny throttling układu scalonego: Throttling termiczny (automatyczne obniżanie taktowania procesora w celu ochrony przed przegrzaniem) pojawia się, gdy pasta termoprzewodząca ulega degradacji i wysycha, a żebra radiatora zostają zapchane kurzem. W cienkiej obudowie konwertowalnej ogranicza to drastycznie wydajność procesora podczas pracy wielozadaniowej.
Awaria digitizera i matrycy dotykowej: Warstwa dotykowa (digitizer zintegrowany ze szkłem ochronnym) może przestać reagować na dotyk palca lub piórko ThinkPad Pen Pro z powodu mikropęknięć ścieżek sygnałowych bądź uszkodzenia kontrolera dotyku na płytce elektroniki matrycy.

Procedury serwisowe i diagnostyka elektroniczna

Profesjonalna obsługa urządzeń z floty firmowej wymaga rygorystycznego podejścia diagnostycznego. Każda interwencja techniczna powinna być poprzedzona wnikliwą weryfikacją parametrów elektrycznych i logicznych urządzenia, co eliminuje konieczność wymiany sprawnych modułów i minimalizuje koszty obsługi floty.

Proces diagnostyczny i naprawczy obejmuje szereg zaawansowanych czynności laboratoryjnych:

Diagnostyka sekwencji startowej i linii zasilania: Pomiary oscyloskopem oraz multimetrem na cewkach przetwornic napięć głównych (linii 3.3V, 5V, 1.8V, zasilania pamięci RAM oraz VCORE procesora). Sprawdzana jest obecność sygnałów sterujących generowanych przez układ KBC (Embedded Controller / Keyboard Controller, wyspecjalizowany mikrokontroler zarządzający pracą płyty głównej i zasilaniem).
Naprawa modułów USB-C Power Delivery: W przypadku braku reakcji na podłączenie ładowarki wymieniane są uszkodzone złącza fizyczne oraz programowane lub lutowane w technologii SMD/BGA nowe układy kontrolerów ładowania. Wymaga to precyzyjnego pozycjonowania komponentów i zachowania właściwego profilu grzewczego stacji lutowniczej.
Konserwacja i regeneracja układu chłodzenia: Proces obejmuje demontaż radiatora i wentylatora, dokładne oczyszczenie z pyłu, odtłuszczenie powierzchni rdzeni krzemowych przy użyciu alkoholu izopropylowego (IPA) oraz nałożenie pasty termoprzewodzącej o wysokiej przewodności cieplnej. Sprawdzana jest również sprawność łożyska wentylatora i szczelność rurek cieplnych (heatpipe).
Regeneracja elementów nośnych i zawiasów: W przypadku wyłamanych gwintów stosowane są metody rekonstrukcji punktów podparcia z wykorzystaniem utwardzanych żywic technicznych lub wymiana całych elementów korpusu na fabrycznie nowe. Zawiasy podlegają regulacji siły docisku, aby ruch w pełnym zakresie 360 stopni odbywał się płynnie i bez nadmiernego oporu.
Wymiana ogniw i kalibracja układu zarządzania energią: Instalowane są wyłącznie nowe pakiety akumulatorowe, a następnie przeprowadzana jest kalibracja wskaźnika naładowania w układzie kontrolera baterii, co zapewnia stabilne raportowanie czasu pracy dla systemów operacyjnych we flocie.

Profilaktyka i błędy przy samodzielnych próbach naprawy

W realiach korporacyjnych działy IT nierzadko podejmują próby doraźnych napraw we własnym zakresie. Brak specjalistycznego zaplecza lutowniczego i narzędzi do diagnostyki obwodów drukowanych prowadzi jednak często do pogłębienia usterki.

Jednym z najczęstszych błędów jest praca na płycie głównej bez uprzedniego programowego i fizycznego odłączenia baterii głównej. W modelach serii ThinkPad L380 Yoga w pierwszej kolejności należy wyłączyć baterię w menu UEFI/BIOS (funkcja Disable Built-in Battery), a po zdjęciu dolnej pokrywy fizycznie odpiąć złącze zasilania. Próba wymiany pamięci RAM, dysku M.2 SSD czy taśmy matrycy przy podłączonym zasilaniu skutkuje natychmiastowym zwarciem linii pomocniczych z linią zasilania podświetlenia matrycy, co trwale uszkadza układ KBC lub mostek zintegrowany w procesorze.

Kolejnym powszechnym problemem jest niewłaściwy dobór wkrętów montażowych. Użycie zbyt długiej śruby przy skręcaniu obudowy prowadzi do przewiercenia laminatu płyty głównej i przecięcia wewnętrznych warstw sygnałowych (ścieżek w wielowarstwowym druku PCB) lub przebicia obudowy na wylot. Niewskazane jest również klejenie wyłamanych zawiasów klejami cyjanoakrylowymi – substancje te degradują plastik obudowy, parują osadzając się na elementach optycznych i elektronicznych, a połączenie pęka przy pierwszej próbie obrócenia ekranu.

Właściwa profilaktyka we flocie powinna obejmować cykliczny audyt stanu termicznego urządzeń (minimum raz w roku czyszczenie układu chłodzenia) oraz szkolenie pracowników z zakresu prawidłowego odłączania przewodów dokujących, aby nie wyłamywać gniazd pod kątem.

Organizacja serwisu dla firm i wsparcie ciągłości pracy

Utrzymanie ciągłości operacyjnej w przedsiębiorstwach wymaga elastycznego i szybkiego modelu logistycznego. Nasz zespół opiera się na mobilnym modelu obsługi technicznej – serwisanci oraz kierowcy realizują dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km, bezpośrednio do siedziby firmy lub miejsca pracy pracownika.

W przypadku konieczności wykonania zaawansowanych napraw elektronicznych na poziomie komponentów BGA/SMD, sprzęt jest odbierany przez kierowcę w trybie door-to-door. W tym wariancie pełna diagnostyka laboratoryjna poprzedzająca decyzję o naprawie jest całkowicie bezpłatna. Jeśli naprawa z przyczyn technicznych nie zostanie zrealizowana w trybie door-to-door, klient nie ponosi żadnych kosztów. Wizyty serwisanta realizującego diagnostykę lub prace bezpośrednio w biurze są usługami rozliczanymi za czas pracy technika, przy czym sam dojazd pozostaje bezpłatny.

Doświadczenie gromadzone przez ponad 20 lat działalności oraz ponad 10 000 urządzeń, które pomyślnie przeszły procedury serwisowe, pozwala na sprawne usuwanie awarii – większość usterek usuwamy podczas pierwszej wizyty. Standardowy czas naprawy w trybie laboratoryjnym z reguły nie przekracza 3 dni, natomiast profilaktyczne czyszczenie i przyspieszanie działania realizowane jest w czasie do 24 godzin.

W celu wyeliminowania przestojów w działaniu personelu udostępniany jest bezpłatny laptop zastępczy na cały czas trwania naprawy, wydawany bez pobierania kaucji i bez limitu czasowego. Wszystkie procedury serwisowe opierają się na podzespołach fabrycznie nowych, co gwarantuje pełną stabilność zasilania i transmisji sygnałów. Na wykonane usługi udzielana jest gwarancja do 12 miesięcy. Rozliczenia z przedsiębiorstwami dokumentuje faktura bez VAT.

Często zadawane pytania (FAQ)

Czy uszkodzone gniazdo ładowania USB-C w ThinkPad L380 Yoga wymaga wymiany całej płyty głównej?
Nie. Wymiana kompletnej płyty głównej jest rozwiązaniem nieoptymalnym ekonomicznie. W ramach naprawy komponentowej wlutowujemy nowe, fabryczne gniazdo USB-C bezpośrednio w strukturę laminatu płyty oraz, jeśli zaszła taka potrzeba, wymieniamy uszkodzone układy scalone sterujące zasilaniem (kontrolery Power Delivery). Przywraca to pełną sprawność portu bez konieczności ponoszenia kosztów nowej płyty.

Jakie są pierwsze symptomy zatarcia zawiasów w wersji konwertowalnej?
Pierwszym objawem jest wyczuwalny, nienaturalny opór podczas otwierania klapy lub przejścia w tryb tabletu, a także charakterystyczne trzeszczenie plastików. Na łączeniu obudowy może pojawić się szczelina (rozchodzenie się dolnej pokrywy od palmrestu) spowodowana wypychaniem tulei montażowych przez siłę dźwigni zawiasu. Szybka interwencja i regulacja pozwala uniknąć pęknięcia ekranu dotykowego.

Czy spuchnięta bateria w modelu L380 Yoga może uszkodzić inne komponenty?
Tak. Spuchnięty pakiet akumulatorowy wywiera mechaniczny nacisk od spodu na moduł touchpada oraz klawiaturę. Może dojść do zablokowania mechanizmu kliku, pęknięcia płytki gładzika lub uszkodzenia taśm sygnałowych. W skrajnych przypadkach naprężenia mogą doprowadzić do deformacji obudowy i mikropęknięć na płycie głównej, dlatego zużyty akumulator należy niezwłocznie zutylizować i wymienić na nowy.

Jak przebiega obsługa serwisowa wielu laptopów z floty firmowej jednocześnie?
Sprzęt może zostać odebrany partiami lub w całości przez naszego kierowcę w promieniu 40 km od Warszawy. Na czas serwisu zapewniamy bezpłatne laptopy zastępcze, aby pracownicy mogli kontynuować swoje zadania. Standardowe zabiegi konserwacji termicznej i optymalizacji dla większych partii urządzeń zamykamy w czasie do 24 godzin.
