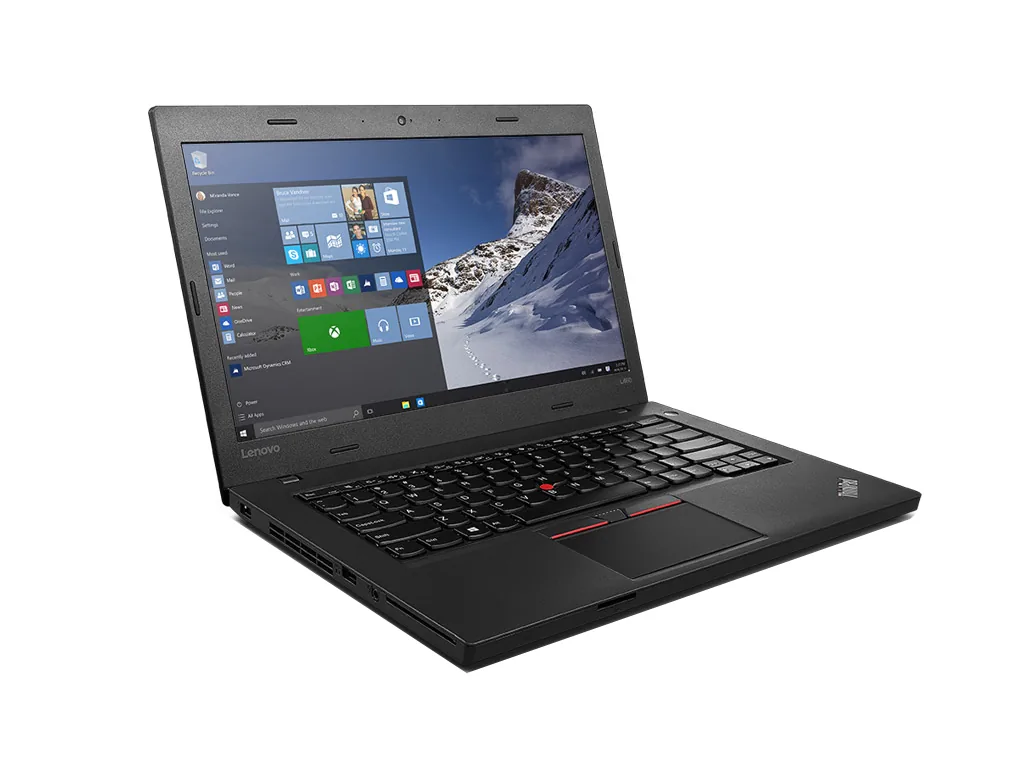

Lenovo ThinkPad L460-20FU001QUK — diagnostyka i typowe punkty awaryjności

Model Lenovo ThinkPad L460 oznaczony kodem konfiguracyjnym 20FU001QUK to czternastocalowy laptop biznesowy, który przez lata zyskał dużą popularność w środowiskach biurowych i mobilnych. Urządzenie zostało zaprojektowane z myślą o trwałości, jednak wieloletnia, codzienna eksploatacja ujawnia specyficzne punkty podatności na awarie. Diagnostyka tego modelu wymaga zrozumienia architektury płyty głównej, układu zasilania oraz mechanicznych połączeń obudowy. Jako niezależny serwis specjalizujący się w laptopach Lenovo, regularnie analizujemy przypadki usterek sprzętowych oraz programowych występujących w tej jednostce.

Charakterystyka techniczna i typowe objawy awarii w modelu ThinkPad L460-20FU001QUK

Wariant 20FU001QUK bazuje na procesorze w architekturze jednoukładowej SoC (System on Chip — procesor zintegrowany w jednej strukturze z mostkiem północnym i południowym) oraz pamięciach operacyjnych w standardzie DDR3L (niskonapięciowa pamięć operacyjna zasilana napięciem 1,35 V). Z biegiem czasu w tych jednostkach zaczynają manifestować się specyficzne objawy, które wskazują na postępujące zużycie komponentów lub wady obwodów elektronicznych.

Do najczęściej obserwowanych symptomów należą:

• Brak reakcji na przycisk zasilania przy podłączonym zasilaczu sieciowym lub pulsowanie diody w klawiszu zasilania bez uruchomienia procedury POST (Power-On Self-Test — wstępny test podzespołów wykonywany przez oprogramowanie układowe przed startem systemu operacyjnego).
• Problem z ładowaniem akumulatora, objawiający się komunikatem „podłączony, nie ładuje” lub gwałtownymi spadkami poziomu naładowania, wynikający ze specyfiki obsługi baterii w linii ThinkPad.
• Losowe wyłączanie się urządzenia pod obciążeniem, restarty podczas pracy biurowej oraz głośna praca wentylatora układu chłodzenia połączona z throttlingiem (termiczne ograniczanie taktowania procesora w celu obniżenia temperatury).
• Zanik obrazu na matrycy lub migotanie podświetlenia podczas zmiany kąta nachylenia ekranu, co wskazuje na problemy z taśmą sygnałową eDP (Embedded DisplayPort — magistrala cyfrowa przesyłająca dane wideo do matrycy LCD).
• Brak wykrywania urządzeń peryferyjnych na portach USB, niedziałający gładzik lub zacinające się klawisze w klawiaturze wyspowej.
• Komunikaty błędów podczas startu komputera, takie jak kody 0187, 0188 lub 0189 związane z sumami kontrolnymi pamięci EEPROM (pamięć nieulotna przechowująca konfigurację i numer seryjny płyty głównej).

Główne punkty awaryjności w Lenovo ThinkPad L460 (20FU)

Podczas weryfikacji usterek w egzemplarzach ThinkPad L460 wyodrębniamy kilka kluczowych obszarów, w których najczęściej dochodzi do uszkodzeń. Poniżej przedstawiamy szczegółową analizę poszczególnych układów.

1. Układ zasilania i sekcja ładowania (Power Delivery & Charger IC)

W modelu L460 zastosowano klasyczne prostokątne gniazdo zasilania Slim Tip z centralnym pinem sygnałowym (pin identyfikacyjny ID, informujący kontroler EC o mocy podłączonego zasilacza). Częstą usterką jest mechaniczne wyłamanie pinu lub pęknięcie lutów gniazda na dedykowanym przewodzie łączącym je z płytą główną. Gdy pin sygnałowy ulegnie przerwaniu, kontroler KBC/EC (Embedded Controller — mikrokontroler zarządzający zasilaniem, klawiaturą i stanami uśpienia) nie jest w stanie zweryfikować zasilacza i blokuje ładowanie baterii, ograniczając jednocześnie wydajność procesora.

Kolejnym wrażliwym punktem są tranzystory polowe typu MOSFET (tranzystory z izolowaną bramką pracujące jako klucze zasilania) w głównej linii zasilania 20 V. Zwarcie w pierwszym lub drugim kluczu wejściowym powoduje całkowite odcięcie zasilania przez układ zabezpieczający, sprawiając, że laptop wydaje się całkowicie martwy.

2. Sekcja przetwornic napięć wtórnych i kondensatory filtrujące

Płyta główna ThinkPada L460 generuje szereg napięć wtórnych: 3,3 V, 5 V, 1,05 V, zasilanie pamięci RAM oraz sekcję VCORE (linie zasilające rdzenie procesora). Na skutek długotrwałej pracy w podwyższonej temperaturze dochodzi do degradacji ceramicznych kondensatorów odsprzęgających MLCC (wielowarstwowe kondensatory ceramiczne). Przebicie takiego kondensatora do masy wywołuje zwarcie na głównej linii zasilającej (B+), co uniemożliwia start jakiejkolwiek przetwornicy impulsowej.

3. Układ chłodzenia i degradacja pasty termoprzewodzącej

Układ chłodzenia w modelu L460 składa się z miedzianego ciepłowodu (heatpipe — rurka cieplna odprowadzająca ciepło na zasadzie parowania i skraplania cieczy wewnątrz) oraz niewielkiego wentylatora promieniowego. Fabryczna pasta termoprzewodząca po kilku latach ulega całkowitemu wyschnięciu i skamienieniu. Prowadzi to do powstania bariery termicznej między rdzeniem procesora a radiatorem. Skutkiem jest nie tylko spadek kultury pracy, ale także przyspieszona degradacja połączeń lutowanych BGA (Ball Grid Array — typ obudowy układu scalonego montowanego za pomocą kulek cynowych) pod procesorem SoC.

4. Mechanika zawiasów i prowadzenie wiązki matrycy

Konstrukcja serii ThinkPad L, w odróżnieniu od serii T, wykorzystuje w większym stopniu tworzywa sztuczne wzmacniane włóknem szklanym. Zawiasy matrycy stawiają z czasem coraz większy opór w wyniku wysychania smaru technicznego. Zwiększone naprężenia przenoszą się na mosiężne tuleje gwintowane wklejone w dolną obudowę i klapę matrycy, powodując ich wyłamanie. Nierównomierny nacisk może również prowadzić do przetarcia wiązki kablowej eDP poprowadzonej przez oś zawiasu, co grozi zwarciem linii zasilania podświetlenia (LED VDD, ok. 20 V) z liniami sygnałowymi magistrali danych, skutkującym bezpośrednim uszkodzeniem procesora.

5. Błędy oprogramowania układowego UEFI/BIOS

Układ pamięci flash SPI (szeregowy interfejs pamięci przechowujący kod BIOS/UEFI) bywa podatny na uszkodzenia logiczne struktury danych w wyniku nieprawidłowo zakończonej aktualizacji, zaniku zasilania lub uszkodzenia komórek krzemowych pamięci. Uszkodzenie regionu ME (Management Engine — podsystem zarządzania wbudowany w procesory) prowadzi do opóźnionego startu urządzenia (ekran włącza się dopiero po 30–60 sekundach) lub samoczynnego wyłączania się laptopa po dokładnie 30 minutach od uruchomienia.

Procedura diagnostyczna i proces naprawy w serwisie

Rzetelna naprawa każdego urządzenia wymaga usystematyzowanego podejścia. W naszym zespole proces weryfikacji stanu technicznego opiera się na wieloletniej praktyce i specjalistycznym instrumentarium pomiarowym. Diagnostyka poprzedza naprawę i obejmuje szereg kroków analitycznych.

Krok 1: Wstępna weryfikacja elektryczna i pomiary rezystancji

Po demontażu obudowy pierwszym krokiem jest odłączenie akumulatora głównego oraz baterii podtrzymującej zegar RTC (Real-Time Clock — zegar czasu rzeczywistego). Następnie wykonujemy pomiary rezystancji do masy na wszystkich cewkach przetwornic impulsowych przy użyciu precyzyjnego multimetru. Pomiar ten pozwala natychmiast wykryć obecność zwarć na głównych liniach zasilających przed podaniem jakiegokolwiek napięcia z zasilacza laboratoryjnego.

Krok 2: Próba zwarciowa i diagnostyka termowizyjna

W przypadku zlokalizowania niskiej rezystancji na głównej linii B+ stosujemy kontrolowaną próbę zwarciową. Podajemy bezpieczne, ograniczone prądowo napięcie na uszkodzoną linię, monitorując jednocześnie powierzchnię laminatu za pomocą kamery termowizyjnej. Pozwala to na bezbłędną identyfikację nagrzewającego się elementu — uszkodzonego kondensatora MLCC, klucza MOSFET czy układu scalonego przetwornicy PWM (Pulse-Width Modulation — układ modulacji szerokości impulsów sterujący napięciem zasilania).

Krok 3: Analiza sygnałów cyfrowych i magistrali komunikacyjnych

Jeśli linie zasilające wykazują prawidłowe wartości rezystancji, a płyta nie startuje, sprawdzamy sekwencję startową (Power Sequence). Wykorzystujemy do tego oscyloskop cyfrowy, weryfikując obecność sygnałów zegarowych, stan resetu kontrolera EC oraz komunikację na szynie SMBus (systemowa magistrala komunikacyjna łącząca układ zasilania z baterią) i SPI Flash. Kontrolujemy obecność sygnałów RSMRST# (Resume Reset) oraz sygnałów wybudzających z mostka południowego PCH.

Krok 4: Wymiana komponentów w technologii SMD i BGA

Wszelkie uszkodzone elementy pasywne i układy scalone wymieniamy przy użyciu profesjonalnych stacji lutowniczych na gorące powietrze (Hot Air) oraz stacji lutowniczych podczerwieni do układów BGA, zachowując restrykcyjne profile temperaturowe zgodne z normami IPC. Stosujemy wyłącznie nowe komponenty elektroniczne, co zapewnia pełną stabilność parametrów elektrycznych.

Krok 5: Konserwacja układu chłodzenia i regeneracja mechaniczna

Każda naprawa płyty głównej łączona jest z kompleksowym serwisem układu odprowadzania ciepła. Dokładnie oczyszczamy łopatki wentylatora i lamele radiatora z nagromadzonego kurzu. Stare spoiwa termiczne zastępujemy nową pastą o wysokiej przewodności cieplnej. W przypadku uszkodzeń mocowań zawiasów przeprowadzamy regenerację gniazd gwintowanych przy użyciu dwuskładnikowych żywic konstrukcyjnych, przywracając fabryczną sztywność obudowy.

Krok 6: Testy stabilności pod obciążeniem

Po zakończeniu prac montażowych urządzenie trafia na stanowisko testowe. Przeprowadzamy wielogodzinne testy obciążeniowe procesora i pamięci RAM (testy syntetyczne i pętle pamięci), sprawdzamy ładowanie i rozładowywanie akumulatora, stabilność portów I/O (wejścia/wyjścia) oraz poprawność działania modułów łączności bezprzewodowej.

Czego unikać podczas prób samodzielnej naprawy

Samodzielne próby naprawy nowoczesnych płyt głównych bez odpowiedniego zaplecza technicznego często prowadzą do pogłębienia uszkodzeń. Warto zwrócić uwagę na typowe błędy popełniane podczas niefachowych interwencji:

• Używanie nieodpowiednich narzędzi do otwierania obudowy: Podważanie obudowy metalowymi wkrętakami prowadzi do wyłamania plastikowych zatrzasków, zarysowania laminatu płyty oraz przypadkowego zerwania drobnych elementów SMD w pobliżu krawędzi obudowy.
• Wymiana pasty termoprzewodzącej bez odłączenia baterii: ThinkPad L460 posiada zintegrowany lub demontowalny akumulator. Przypadkowe upuszczenie śrubki na płytę główną przy podłączonej baterii powoduje natychmiastowe zwarcie i spalenie układu EC lub procesora.
• Stosowanie przewodzących past termicznych lub ciekłego metalu: Zastosowanie preparatów na bazie galu na odsłonięty rdzeń krzemowy w laptopie mobilnym grozi wyciekiem ciekłego metalu na elementy pasywne wokół rdzenia, co skutkuje nieodwracalnym zniszczeniem procesora.
• Wygrzewanie płyty głównej opalarką lub piekarnikiem: Niekontrolowana temperatura niszczy strukturę laminatu (delaminacja), topi plastikowe złącza i doprowadza do zwarć pod układami BGA.
• Ignorowanie oporów zawiasów: Dalsze używanie laptopa z ciężko pracującymi zawiasami prowadzi w krótkim czasie do pęknięcia ramki ekranu, uszkodzenia samej matrycy lub rozerwania taśmy eDP.

Organizacja obsługi serwisowej i standardy pracy

Rozumiemy, jak istotnym narzędziem pracy jest laptop biznesowy z serii ThinkPad. W oparciu o ponad 20 lat doświadczenia i ponad 10 000 urządzeń, które przeszły przez nasze stanowiska diagnostyczne, wypracowaliśmy model obsługi nastawiony na szybkość i wygodę.

Działamy w modelu serwisu dojazdowego, eliminując konieczność osobistego dostarczania sprzętu. Na terenie Warszawy oraz w okolicach w promieniu 40 km nasz kierowca lub serwisant może dotrzeć na miejsce do 1 godziny od zgłoszenia. W przypadku prostszych problemów programowych, wymiany podzespołów zewnętrznych czy konfiguracji większość usterek usuwamy podczas pierwszej wizyty.

Gdy problem dotyczy skomplikowanych napraw na poziomie mikrolutowania płyty głównej, sprzęt odbierany jest w bezpiecznym trybie door-to-door. W tym wariancie diagnoza jest bezpłatna — jeżeli po przedstawieniu wyników weryfikacji naprawa nie dojdzie do skutku, nie ponosi się kosztów za samą diagnozę („nie naprawiliśmy — nie płacisz”). Czas trwania naprawy z reguły nie przekracza 3 dni roboczych, natomiast podstawowe czyszczenie i przyspieszanie realizujemy do 24 godzin. Na okres trwania prac oferujemy bezpłatny laptop zastępczy bez kaucji i limitu czasowego. Do wszelkich napraw wykorzystujemy wyłącznie nowe, sprawdzone podzespoły, a na wykonane usługi udzielamy gwarancji do 12 miesięcy. Rozliczenia realizujemy w formie przejrzystego dokumentu, jakim jest faktura bez VAT.

Często zadawane pytania (FAQ)

Czy w modelu ThinkPad L460 można wymienić procesor na szybszy?
Nie. W modelu ThinkPad L460 (generacja procesorów Intel Core 6. generacji) procesor jest wykonany w obudowie BGA i wlutowany bezpośrednio w płytę główną. Zwiększenie wydajności realizuje się poprzez rozbudowę pamięci operacyjnej RAM DDR3L oraz montaż szybkiego dysku SSD (Solid-State Drive — nośnik półprzewodnikowy) w miejsce tradycyjnego dysku talerzowego HDD.

Dlaczego laptop nie ładuje baterii, mimo że zasilacz jest sprawny?
Najczęstszą przyczyną jest uszkodzenie środkowego pinu identyfikacyjnego w gnieździe zasilania Slim Tip lub uszkodzenie układu chargera (układu scalonego zarządzającego ładowaniem) na płycie głównej. Jeśli układ zasilania nie może odczytać mocy zasilacza, ze względów bezpieczeństwa blokuje procedurę ładowania ogniw.

Co oznacza migająca trzykrotnie dioda zasilania przy próbie włączenia?
Trzykrotne mignięcie diody po podłączeniu zasilacza to standardowy sygnał potwierdzający podłączenie źródła zasilania. Jeśli jednak dioda mruga, a laptop nie reaguje na przycisk Power, wskazuje to zazwyczaj na zwarcie w gałęzi zasilania pomocniczego, błąd zawartości pamięci BIOS lub zablokowanie kontrolera EC w stanie uśpienia.

Jakie objawy daje uszkodzona taśma matrycy w ThinkPadzie L460?
Głównymi objawami są: zanikanie obrazu przy określonym kącie otwarcia klapy, poziome paski na ekranie, brak podświetlenia (obraz jest ledwo widoczny pod silnym światłem zewnętrznym) lub całkowity brak sygnału wideo. W takim przypadku konieczna jest bezzwłoczna wymiana taśmy na nową, aby uniknąć zwarcia wysokiego napięcia podświetlenia do linii sygnałowych procesora.
