Charakterystyka konstrukcji ThinkPad L13 Yoga oraz specyfika modelu 20R6S00800

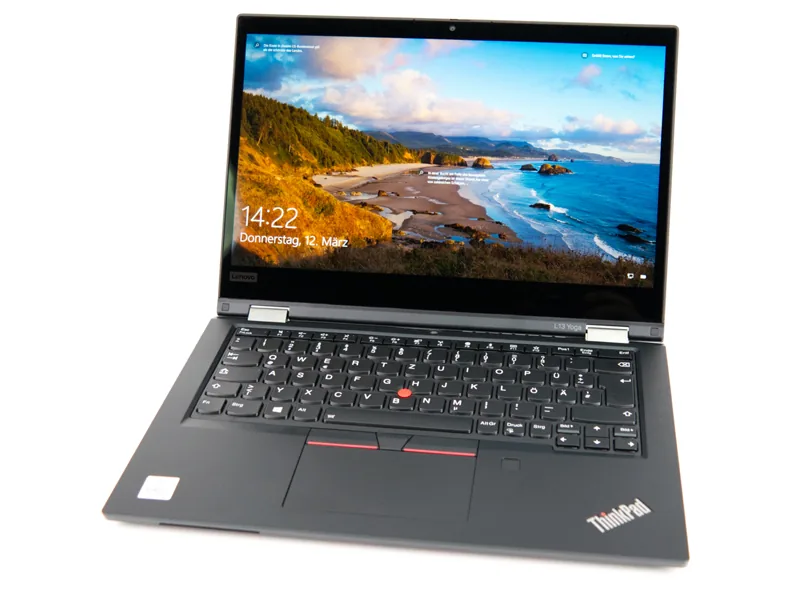

Model Lenovo ThinkPad L13 Yoga o oznaczeniu kodowym 20R6S00800 należy do segmentu biznesowych laptopów konwertowalnych, czyli urządzeń łączących funkcjonalność klasycznego notebooka oraz tabletu dzięki zawiasom obracającym się w pełnym zakresie 360 stopni. Seria L została zaprojektowana jako rozwiązanie kompromisowe pomiędzy wyższą półką ThinkPad T a budżetowymi konstrukcjami biurowymi, co wiąże się ze specyficzną architekturą wewnętrzną. Obudowa łączy elementy ze stopów magnezu, aluminium oraz tworzyw wzmacnianych włóknem szklanym. Intensywna eksploatacja w trybie hybrydowym – częsta zmiana kąta otwarcia ekranu, korzystanie z piórka cyfrowego ThinkPad Pen Pro oraz praca w podróży – generuje specyficzne obciążenia mechaniczne i termiczne, które z biegiem czasu prowadzą do powtarzalnych usterek.
W wariancie 20R6S00800 kluczowe komponenty logiczne, w tym pamięć operacyjna RAM (pamięć o dostępie swobodnym przylutowana bezpośrednio na laminacie płyty głównej w technologii BGA, bez dodatkowych gniazd SO-DIMM) oraz procesor, stanowią integralną część płyty bazowej. Układ zasilania oraz transmisji obrazu w dużej mierze opiera się na uniwersalnych portach USB Typu C wspierających standard Power Delivery (standard przesyłania wysokich mocy zasilania przez magistralę USB) oraz DisplayPort. Kompaktowa budowa płyty głównej i gęste upakowanie elementów przetwornic napięcia sprawiają, że urządzenie wymaga precyzyjnej kultury pracy układu chłodzenia oraz stabilnych parametrów elektrycznych.
Typowe usterki i objawy awarii w Lenovo ThinkPad L13 Yoga
Doświadczenie serwisowe z modelami z serii ThinkPad L13 Yoga pozwala wyodrębnić kilka powtarzających się grup problemów, z którymi zgłaszają się użytkownicy tego sprzętu. Objawy te mają podłoże mechaniczne, elektroniczne lub termiczne.
Problemy z ładowaniem i zasilaniem przez porty USB-C
Jednym z najczęstszych symptomów w tym modelu jest brak reakcji na podłączenie oryginalnego zasilacza, przerywanie procesu ładowania przy poruszeniu wtykiem lub całkowite rozładowanie baterii bez możliwości ponownego uruchomienia komputera. Dioda sygnalizacyjna LED przy gnieździe zasilania może nie świecić wcale lub migać w nieregularny sposób. W urządzeniach tych porty USB-C przenoszą nie tylko sygnały transmisyjne, ale również prądy zasilające o napięciu dochodzącym do 20V. Uszkodzeniu ulegają same gniazda (mechaniczne wyłamanie pinów kontaktowych) lub układy scalone sterujące protokołem negocjacji zasilania, tak zwane kontrolery PD (Power Delivery IC) oraz tranzystory MOSFET w sekcji wejściowej głównej gałęzi zasilania.
Uszkodzenia mechanizmu zawiasów oraz obudowy
Jako konstrukcja typu 360 stopni, ThinkPad L13 Yoga 20R6S00800 posiada podwójny zestaw zawiasów o dużej sile docisku, niezbędnej do stabilnego utrzymania ekranu w dowolnej pozycji. Z czasem dochodzi do zjawiska zatarcia mechanizmu zawiasu w wyniku gromadzenia się mikrocząstek kurzu i degradacji fabrycznego smaru. Zwiększony opór obrotu przenosi ogromne naprężenia na punkty mocowania zawiasów – metalowe tuleje gwintowane wprasowane w konstrukcję klapy matrycy lub dolnej obudowy. Objawia się to trzeszczeniem przy otwieraniu, rozchodzeniem się krawędzi obudowy, widocznym luzem pokrywy, a w skrajnych przypadkach pęknięciem prowadnic lub uszkodzeniem taśmy sygnałowej matrycy EDP (Embedded DisplayPort).
Błędy wyświetlania obrazu i nieprawidłowości warstwy dotykowej
Wariant Yoga wyposażony jest w moduł matrycy zintegrowany z warstwą dotykową (digitizerem) oraz digitizerem aktywnym współpracującym z piórkiem indukcyjnym. Do typowych objawów zalicza się brak reakcji ekranu na dotyk w określonych strefach, samoczynne rejestrowanie dotknięć (tzw. ghost touching), migotanie podświetlenia ekranu przy zmianie kąta nachylenia klapy lub całkowicie czarny ekran przy pracującym w tle komputerze (słyszalny wentylator, podświetlona klawiatura). W wielu przypadkach źródłem problemu jest zmęczeniowe przetarcie wielożyłowej taśmy sygnałowej poprowadzonej wewnątrz osłony zawiasu, rzadziej fizyczna awaria kontrolera dotyku.
Przegrzewanie, spadek wydajności i głośna praca wentylatora
Z uwagi na smukłą obudowę układ chłodzenia składa się ze stosunkowo cienkiego radiatora miedzianego, pojedynczego ciepłowodu (heatpipe – miedziana rurka odprowadzająca ciepło z procesora na zasadzie przemiany fazowej płynu roboczego) oraz miniaturowego wentylatora promieniowego. Zasychanie fabrycznych past termoprzewodzących oraz zablokowanie żeber radiatora przez zbity kurz prowadzi do zjawiska thermal throttlingu (automatycznego obniżania taktowania zegara procesora w celu ochrony przed przegrzaniem). Laptop zaczyna gwałtownie spowalniać pod obciążeniem biurowym, obudowa w lewej górnej części staje się gorąca, a wentylator pracuje nieprzerwanie na maksymalnych obrotach.
Uszkodzenia wsadu BIOS/KBC i brak reakcji na włącznik
Objawem wskazującym na usterkę logiczną jest stan, w którym po naciśnięciu przycisku zasilania zapala się dioda power i podświetlenie klawiatury, lecz urządzenie nie przechodzi procedury POST (Power-On Self-Test – wstępny test sprzętowy wykonywany przez płytę przed załadowaniem systemu). Może to wynikać z uszkodzenia integralności pamięci SPI Flash przechowującej oprogramowanie układowe BIOS/UEFI lub uszkodzenia układu KBC/EC (Embedded Controller – mikrokontroler zarządzający m.in. klawiaturą, pracą wentylatora i stanami zasilania płyty).
Procedura diagnostyki i metody naprawy w warunkach laboratoryjnych
Każda naprawa rozpoczyna się od precyzyjnej weryfikacji stanu technicznego urządzenia. Prawidłowo przeprowadzona diagnoza poprzedza naprawę i pozwala na dokładne zlokalizowanie źródła anomalii, co eliminuje konieczność wymiany całych podzespołów, gdy możliwa jest ich naprawa na poziomie komponentów elektronicznych.
Diagnostyka sekcji zasilania i mikrolutowanie SMD/BGA
W przypadku problemów z ładowaniem lub brakiem reakcji na włącznik, płyta główna zostaje zdemontowana i poddana pomiarom z wykorzystaniem oscyloskopu cyfrowego, zasilacza laboratoryjnego z regulacją ograniczenia prądowego oraz multimetru o wysokiej czułości. Weryfikacji podlegają rezystancje na głównych cewkach przetwornic napięć systemowych (linia główna 19-20V, linie 3.3V i 5V Always-On, zasilanie pamięci RAM oraz rdzenia procesora).
Gdy zdiagnozowane zostanie zwarcie na linii wejściowej lub uszkodzenie kontrolera USB Type-C, naprawa polega na wymianie uszkodzonych elementów w technologii SMD (montaż powierzchniowy) przy użyciu stacji lutowniczych na gorące powietrze (hot-air) oraz mikroskopu stereoskopowego. Wymianie podlegają także fizycznie wyłamane gniazda USB-C – stosowane są wyłącznie nowe złącza montowane ze wzmocnionym lutem mechanicznym, co zapobiega ich ponownemu wyrwaniu z padów lutowniczych.
Regeneracja i naprawa zawiasów oraz mocowań mechanicznych
W przypadku uszkodzeń mechanicznych obudowy stosuje się procedurę odbudowy gniazd gwintowanych za pomocą chemoutwardzalnych żywic technicznych o podwyższonej odporności na ścinanie i rozciąganie. Uszkodzone lub zatarte zawiasy 360 stopni są demontowane, poddawane czyszczeniu ultradźwiękowemu w celu usunięcia starych zanieczyszczeń, a następnie regulowane pod kątem odpowiedniego momentu obrotowego i smarowane dedykowanymi smarami teflonowo-silikonowymi. Jeśli doszło do pęknięcia metalowych ramion zawiasu, element jest zastępowany nową częścią.
Naprawa toru sygnałowego matrycy i kalibracja digitizera
Problemy z obrazem lub dotykiem wymagają rozpięcia modułu ekranowego i przetestowania wiązki kablowej pod mikroskopem na obecność przerwanych mikroprzewodów w strefie ugięcia zawiasu. W przypadku wykrycia pęknięcia żył sygnałowych instalowana jest nowa, oryginalnie ekranowana taśma EDP. Gdy uszkodzeniu uległa sama matryca IPS (In-Plane Switching – technologia ciekłokrystaliczna zapewniająca szerokie kąty widzenia i wierne odwzorowanie kolorów) lub zintegrowana szyba dotykowa, montowany jest fabrycznie nowy moduł wyświetlacza, a następnie przeprowadzana jest kalibracja oprogramowania dotyku i piórka w środowisku serwisowym.
Konserwacja układu odprowadzania ciepła
Kompleksowa regeneracja termiczna obejmuje całkowite rozłożenie modułu chłodzenia, usunięcie skamieniałej pasty termoprzewodzącej z rdzenia procesora za pomocą bezpiecznych rozpuszczalników na bazie alkoholu izopropylowego (IPA) oraz udrożnienie łopatek wentylatora i radiatora. W miejsce starych materiałów nakładana jest pasta o wysokim współczynniku przewodności cieplnej (wyrażanym w W/mK) oraz nowe termopady (elastyczne taśmy przewodzące ciepło) o precyzyjnie dobranej grubości na sekcje zasilania VCORE.
Programowanie pamięci EEPROM/SPI Flash
W sytuacjach uszkodzenia oprogramowania układowego wsad BIOS jest programowany bezpośrednio w kości pamięci Flash przy użyciu zewnętrznego programatora sprzętowego. Proces ten obejmuje wyczyszczenie regionu ME (Management Engine – podsystem zarządzający w procesorach), co przywraca pełną stabilność startową płyty i eliminuje opóźnienia w wyświetlaniu logo startowego.
Błędy popełniane podczas prób samodzielnej naprawy
Konstrukcja ultrabooków konwertowalnych, takich jak ThinkPad L13 Yoga, charakteryzuje się bardzo zwartym układem elementów, co stwarza wysokie ryzyko pogłębienia uszkodzeń podczas prób niefachowej ingerencji.
- Demontaż obudowy bez odłączenia baterii w oprogramowaniu i sprzętowo: ThinkPady posiadają funkcję odłączenia baterii wewnętrznej w menu BIOS przed serwisowaniem. Pominięcie tego kroku i brak fizycznego wypięcia złącza akumulatora przed dotknięciem elementów płyty metalowymi narzędziami często prowadzi do zwarcia linii zasilania podświetlenia matrycy (zazwyczaj obecne stałe napięcie z baterii) do linii sygnałowych, co skutkuje trwałym spaleniem procesora lub mostka PCH.
- Niewłaściwy dobór długości śrub montażowych: Dolna pokrywa oraz elementy wewnętrzne mocowane są śrubami o zróżnicowanej długości. Wkręcenie zbyt długiej śruby w niewłaściwe gniazdo może doprowadzić do przewiercenia ścieżek sygnałowych w wielowarstwowym laminacie płyty głównej lub przebicia obudowy na wylot.
- Stosowanie klejów błyskawicznych (cyjanoakrylowych) do naprawy zawiasów: Kleje tego typu są kruche i nie wytrzymują sił dynamicznych powstających przy obrocie pokrywy o 360 stopni. Dodatkowo opary cyjanoakrylu powodują matowienie elementów z tworzyw sztucznych i mogą uniemożliwić późniejszą profesjonalną rekonstrukcję mocowań.
- Używanie nieodpowiednich materiałów termoprzewodzących: Zastosowanie zbyt grubych termopadów powoduje brak właściwego przylegania podstawy radiatora do rdzenia CPU, co prowadzi do natychmiastowego przegrzewania się procesora tuż po włączeniu.
Organizacja naprawy i standardy obsługi sprzętu biznesowego
W przypadku wykrycia nieprawidłowości w pracy modelu ThinkPad L13 Yoga 20R6S00800 zaleca się powierzenie sprzętu doświadczonym specjalistom. Nasze ponad 20 lat doświadczenia w naprawach elektroniki komputerowej oraz ponad 10 000 urządzeń obsłużonych w tym czasie pozwala na szybką identyfikację specyficznych problemów platformy ThinkPad.
Dla wygody użytkowników obsługa realizowana jest w modelu dojazdowym. Kierowca odbiera sprzęt bezpośrednio z biura lub mieszkania, a bezpłatna diagnoza weryfikująca usterkę wykonywana jest w trybie door-to-door. Na czas trwania procedur serwisowych dostępny jest bezpłatny laptop zastępczy na cały czas naprawy, wydawany bez kaucji i limitu czasowego. Dojazd realizowany jest w czasie do 1 godziny na obszarze Warszawy i okolic w promieniu 40 km, a zgłoszenia przyjmowane są 24/7. Standardowy czas usunięcia usterki z reguły nie przekracza 3 dni, natomiast zabiegi konserwacyjne, czyszczenie oraz przyspieszanie konfiguracji realizowane są w czasie do 24 godzin. Wszystkie prace wykonywane są przy użyciu wyłącznie nowych części zamiennych, a na zrealizowane usługi udzielana jest gwarancja do 12 miesięcy.
Najczęściej zadawane pytania (FAQ)
Czy po uszkodzeniu portu USB-C w ThinkPad L13 Yoga konieczna jest wymiana całej płyty głównej?
W większości przypadków nie ma konieczności wymiany całej płyty głównej. Uszkodzone gniazda USB-C oraz powiązane z nimi układy scalone przetwornic i kontrolerów zasilania podlegają wymianie na poziomie pojedynczych elementów SMD w warunkach laboratoryjnych.
Dlaczego ekran w modelu Yoga przestał reagować na dotyk, mimo że obraz wyświetla się poprawnie?
Za transmisję danych dotyku odpowiada dedykowana magistrala sygnałowa poprowadzona przez zawias. Najczęstszą przyczyną jest mechaniczne przetarcie wiązki kablowej lub usterka kontrolera digitizera. Po weryfikacji ciągłości przewodów taśma sygnałowa zostaje wymieniona na nową.
Czy w modelu ThinkPad L13 Yoga 20R6S00800 można rozbudować pamięć RAM?
W tym modelu kości pamięci RAM są na stałe wlutowane w płytę główną (układy BGA) i płyta nie posiada wolnych gniazd rozszerzeń SO-DIMM. Ewentualna zmiana konfiguracji wymaga zaawansowanej wymiany układów scalonych BGA i modyfikacji konfiguracji rezystorów logicznych płyty (tzw. strapów konfiguracyjnych).
Co zrobić, gdy zawias stawia bardzo duży opór przy próbie otwarcia laptopa?
Należy unikać otwierania urządzenia na siłę, gdyż może to doprowadzić do wyłamania mocowań w obudowie lub pęknięcia matrycy. W takim stanie wymagana jest bezzwłoczna regulacja siły docisku mechanizmu zawiasu oraz jego profesjonalna konserwacja.
