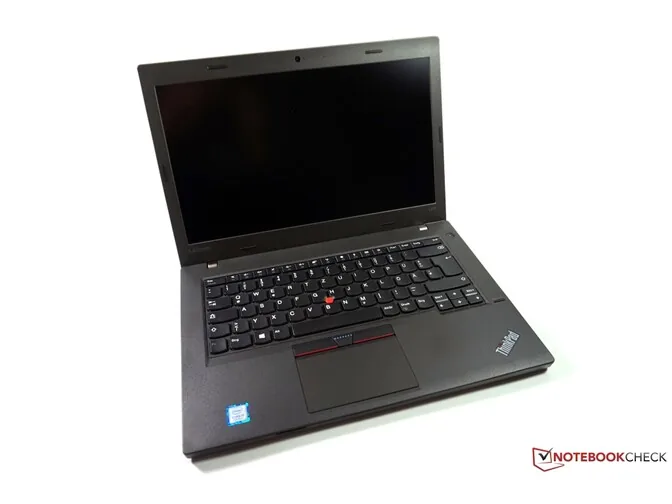

Biznesowa seria ThinkPad L od lat stanowi kompromis pomiędzy mobilnością a przystępnością dla sektora korporacyjnego i edukacyjnego. Model Lenovo ThinkPad L470, wyposażony w architekturę procesorów Intel Core szóstej oraz siódmej generacji, dwukanałową pamięć RAM DDR4 oraz charakterystyczny system zasilania z dwiema bateriami, uchodzi za konstrukcję trwałą, lecz z biegiem lat i intensywnej eksploatacji ujawniają się w nim specyficzne usterki sprzętowe. Wieloletnia praca biurowa, wstrząsy podczas transportu oraz degradacja termiczna komponentów prowadzą do powtarzalnych awarii, których usunięcie wymaga profesjonalnej diagnostyki elektronicznej.
Doświadczenie serwisowe obejmujące ponad 20 lat oraz ponad 10 000 urządzeń pozwala precyzyjnie sklasyfikować najczęstsze punkty awaryjności tego konkretnego modelu. Poniżej przedstawiono szczegółowy przegląd problemów technicznych spotykanych w Lenovo ThinkPad L470, metodykę ich diagnozowania na poziomie komponentów płyty głównej oraz procedury serwisowe przywracające pełną sprawność komputera.
Charakterystyczne objawy usterek w modelu ThinkPad L470
Objawy problemów w Lenovo ThinkPad L470 można podzielić na usterki toru zasilania, błędy inicjalizacji obrazu, awarie mechaniczne oraz nieprawidłowości związane z zarządzaniem temperaturą. Użytkownicy najczęściej zgłaszają następujące symptomy:
- Brak reakcji na przycisk zasilania (Power Button) – dioda w logo ThinkPad mruga trzykrotnie, lecz wentylator nie startuje, a ekran pozostaje czarny.
- Komputer uruchamia się, słychać pracę wentylatora oraz sygnalizację dźwiękową (tzw. beep codes, czyli sekwencje piknięć generowane przez układ BIOS informujące o błędzie sprzętowym), ale matryca nie wyświetla żadnej treści.
- Zawieszanie się systemu operacyjnego pod obciążeniem oraz samoczynne wyłączanie się jednostki po kilkunastu minutach pracy biurowej.
- Brak ładowania jednej z baterii w systemie Power Bridge (technologia podwójnego akumulatora: wewnętrznego oraz wymiennego zewnętrznego).
- Deformacja obudowy w okolicach lewego lub prawego zawiasu oraz pęknięcia ramki ekranu podczas otwierania pokrywy matrycy.
- Brak detekcji dysku twardego lub nośnika SSD w złączu interfejsu pamięci masowej po wstrząsie mechanicznym.
- Błędne działanie manipulatora punktowego TrackPoint (czerwony grzybek w klawiaturze służący do sterowania kursorem) lub brak reakcji dedykowanych przycisków ClickPad.
Przyczyny awarii układów zasilania i sekcji ładowania Power Bridge
Jednym z najbardziej złożonych elementów w architekturze ThinkPad L470 jest układ zarządzania energią. Model ten wykorzystuje dwa niezależne źródła akumulacyjne, co wymaga zaawansowanego kontrolera ładowania (Charger IC, czyli układu scalonego sterującego przełączaniem źródła prądu i procesem ładowania ogniw) oraz zespołu kluczy MOSFET (tranzystorów polowych sterujących przepływem prądu wysokoprądowego).
Usterki w tym obszarze wynikają zazwyczaj ze zwarcia w głównej linii zasilania (główna szyna 20V, określana na schematach ideowych jako linia B+). Zwarciu ulegają kondensatory ceramiczne MLCC (wielowarstwowe kondensatory ceramiczne filtrujące napięcie) lub tranzystory pierwszego i drugiego stopnia zabezpieczenia wejściowego. W takiej sytuacji płyta główna odcina dopływ prądu z zasilacza sieciowego Slim Tip (prostokątne złącze ładowania z pinem sygnałowym), aby chronić procesor i mostek hybrydowy PCH (Platform Controller Hub, zintegrowany kontroler mostka południowego i północnego).
Częstym problemem jest również uszkodzenie samego gniazda zasilania DC-in. W modelu L470 gniazdo to jest osadzone na przewodzie i mocowane w metalowej prowadnicy obudowy. Szarpnięcie przewodu zasilacza prowadzi do wyłamania pinu sygnałowego ID (odpowiedzialnego za detekcję mocy podłączonej ładowarki), co skutkuje komunikatem o podłączeniu zbyt słabego zasilacza lub całkowitym brakiem ładowania baterii pomimo pracy na zasilaniu sieciowym.
Usterki układu chłodzenia i degradacja spoiwa lutowniczego
System odprowadzania ciepła w ThinkPad L470 składa się z miedzianego radiatora zintegrowanego z ciepłowodem (heatpipe, czyli rurką miedzianą wypełnioną cieczą chłodzącą o niskim punkcie wrzenia) oraz wentylatora promieniowego. Z racji wieku urządzenia, fabryczna pasta termoprzewodząca (substancja wypełniająca mikroszczeliny między rdzeniem procesora a radiatorem) ulega całkowitemu wyschnięciu, tracąc swoje właściwości dielektryczne i przewodzące.
Wysoka temperatura pracy (throttling termiczny, czyli automatyczne obniżanie taktowania zegara procesora w celu zapobieżenia przegrzaniu) powoduje ciągłe naprężenia termomechaniczne na płycie głównej. W skrajnych przypadkach dochodzi do mikropęknięć w strukturze kulek lutowniczych BGA (Ball Grid Array, technologia montażu powierzchniowego układów scalonych za pomocą siatki kulek cynowych) pod procesorem lub kontrolerem KBC/EC (Embedded Controller, mikroprocesor zarządzający procedurą startową, klawiaturą, pracą baterii i włącznikiem zasilania). Objawia się to losowym zawieszaniem systemu, błędami pamięci operacyjnej oraz brakiem możliwości ponownego uruchomienia rozgrzanego laptopa.
Problemy z matrycą, taśmą sygnałową eDP oraz mechaniką zawiasów
W ThinkPadach serii L konstrukcja nośna łączy elementy tworzywa sztucznego wzmacnianego włóknem szklanym z metalowymi wspornikami. Prowadnice zawiasów stawiają z czasem coraz większy opór na skutek gromadzenia się kurzu i degradacji smaru technicznego. Zwiększony opór mechaniczny wyrywa mosiężne tuleje gwintowane z dolnej obudowy (tzw. palmrestu, czyli obudowy górnej z miejscem na nadgarstki) lub z pokrywy tylnej matrycy (Back Cover).
Naprężenia w rejonie lewego zawiasu stanowią bezpośrednie zagrożenie dla wiązki sygnałowej eDP (Embedded DisplayPort, wielożyłowa taśma przesyłająca cyfrowy sygnał obrazu oraz podświetlenia do matrycy LCD). Przetarcie lub przygniecenie tej taśmy w zawiasie powoduje zwarcie linii zasilania podświetlenia (często o napięciu równym napięciu głównej szyny, czyli około 20V) do linii sygnałowych niskiego napięcia (3,3V). Skutkiem takiego zwarcia jest natychmiastowe spalenie bezpiecznika podświetlenia na płycie głównej, a niekiedy również degradacja sekcji graficznej wbudowanej w procesor.
Procedura diagnostyczna i metodyka naprawy płyty głównej
Profesjonalna naprawa Lenovo ThinkPad L470 w serwisie mobilnym i laboratoryjnym opiera się na precyzyjnych pomiarach z wykorzystaniem schematów ideowych oraz dokumentacji Boardview (interaktywnej mapy rozmieszczenia elementów i połączeń na płycie drukowanej). Standardowy proces diagnostyczno-naprawczy przebiega według rygorystycznych kroków:
W pierwszej kolejności wykonywane są pomiary rezystancji głównych gałęzi zasilania względem masy za pomocą multimetru cyfrowego. Pozwala to wykluczyć niską oporność świadczącą o zwarciu w liniach 3,3V Always-On, 5V Always-On, sekcji zasilania pamięci RAM (1,2V) oraz sekcji VCORE (zasilanie rdzeni procesora). W przypadku wykrycia zwarcia stosowana jest próba zwarciowa z wykorzystaniem zasilacza laboratoryjnego z regulowanym ograniczeniem prądowym oraz kamery termowizyjnej, co pozwala bezbłędnie zlokalizować uszkodzony kondensator, diodę zabezpieczającą TVS lub tranzystor bez przegrzewania sąsiednich ścieżek drukowanych.
Kolejnym etapem jest weryfikacja integralności oprogramowania układowego. Uszkodzenie zawartości kości SPI Flash (pamięci nieulotnej przechowującej wsad BIOS oraz region ME – Intel Management Engine) jest częstą przyczyną braku obrazu i opóźnionego startu. W takich przypadkach wylutowujemy układ pamięci, programujemy go czystym wsadem z wyczyszczonym regionem ME na programatorze sprzętowym, a następnie montujemy ponownie na płycie głównej.
W przypadku awarii układu chłodzenia proces serwisowy obejmuje demontaż modułu radiatora, ultradźwiękowe czyszczenie łopatek wentylatora, smarowanie łożyska hydrodynamicznego oraz nałożenie nowych termopadów (elastycznych taśm termoprzewodzących) na sekcję zasilania i wysokiej klasy pasty termoprzewodzącej o podwyższonym współczynniku przewodzenia ciepła na rdzeń CPU.
Wszystkie wymieniane podzespoły – od gniazd zasilania, przez przetwornice napięcia, aż po matryce IPS – to wyłącznie nowe części zamienne, co zapewnia stabilność parametrów elektrycznych i długą żywotność naprawionego sprzętu.
Zagrożenia związane z niefachowymi próbami naprawy
Samodzielne próby usuwania usterek w modelu ThinkPad L470 bez odpowiedniego zaplecza warsztatowego niosą ryzyko nieodwracalnych uszkodzeń. Do najczęściej spotykanych błędów należą:
- Rozbiórka obudowy bez uprzedniego wyłączenia wewnętrznej baterii w menu BIOS (opcja Disable Built-in Battery). Niezastosowanie się do tej procedury sprawia, że płyta główna pozostaje pod stałym napięciem ze zintegrowanego akumulatora. Wypinanie taśmy matrycy, klawiatury lub pamięci RAM przy obecnym napięciu prowadzi do natychmiastowego przepalenia układu KBC lub uszkodzenia linii zasilania matrycy.
- Próby regeneracji pękniętych mocowań zawiasów za pomocą klejów cyjanoakrylowych lub żywic bez regulacji siły docisku samego zawiasu. Taka naprawa pęka po kilku cyklach otwarcia, często doprowadzając do zniszczenia matrycy LCD lub zerwania taśmy eDP.
- Niewłaściwy dobór śrub montażowych. Wkręcenie zbyt długiej śruby w niewłaściwe gniazdo prowadzi do przewiercenia warstw laminatu płyty głównej (uszkodzenia wewnętrznych ścieżek wielowarstwowego druku PCB) lub przebicia obudowy na wylot.
- Używanie przewodzących past termoprzewodzących na bazie ciekłego metalu, co przy braku idealnego zabezpieczenia komponentów SMD wokół rdzenia krzemowego kończy się zwarciem i trwałym zniszczeniem procesora.
Organizacja obsługi serwisowej z dojazdem
Naprawa laptopa nie wymaga opuszczania miejsca pracy czy domu. Obsługa realizowana jest w modelu dojazdowym – mobilny serwisant lub dedykowany kierowca dociera pod wskazany adres na terenie Warszawy i okolic w promieniu 40 km, zazwyczaj w czasie do 1 godziny od przyjęcia zgłoszenia. Zgłoszenia przyjmowane są w trybie 24/7.
Większość usterek, takich jak wymiana uszkodzonego dysku, montaż nowego modułu chłodzenia, wymiana klawiatury czy konfiguracja systemu i oprogramowania układowego, usuwamy podczas pierwszej wizyty bezpośrednio na miejscu. W przypadku konieczności wykonania zaawansowanych prac mikrolutowniczych na płycie głównej, sprzęt jest bezpiecznie odbierany przez kierowcę w trybie door-to-door. W trybie door-to-door diagnoza stanu technicznego jest bezpłatna.
Standardowy czas realizacji naprawy elektronicznej z reguły nie przekracza 3 dni, natomiast zabiegi konserwacji termicznej, czyszczenia i optymalizacji realizowane są do 24 godzin. Na cały okres trwania procedury naprawczej wydawany jest bezpłatny laptop zastępczy, bez pobierania kaucji i bez ograniczeń czasowych. Na wykonane usługi montażowe i zastosowane nowe podzespoły udzielana jest gwarancja do 12 miesięcy, a rozliczenie dokumentowane jest poprzez wystawienie faktury bez VAT.
Często zadawane pytania (FAQ)
Czy w modelu ThinkPad L470 można wymienić procesor na szybszy model?
Nie, procesor w Lenovo ThinkPad L470 jest układem typu BGA (Ball Grid Array), co oznacza, że jest na stałe wlutowany w płytę główną przez fabrykę. Modernizacja wydajnościowa tego modelu odbywa się poprzez rozbudowę pamięci RAM DDR4 (obsługiwane są dwa gniazda SODIMM) oraz wymianę tradycyjnego dysku talerzowego na szybki nośnik półprzewodnikowy SSD pracujący na interfejsie SATA III lub M.2 NVMe (przy zastosowaniu dedykowanego adaptera koszyka dysku).
Dlaczego po podłączeniu zasilacza ładuje się tylko jedna bateria?
System Power Bridge w ThinkPadach zarządza cyklem pracy baterii w sposób sekwencyjny. Najpierw rozładowywana jest bateria zewnętrzna, a następnie wewnętrzna. Podczas ładowania priorytet ma bateria wewnętrzna, która ładowana jest do określonego poziomu, zanim prąd zostanie skierowany do akumulatora zewnętrznego. Jeżeli jedna z baterii w ogóle nie przyjmuje ładunku, przyczyną może być zużycie chemiczne ogniw (zablokowany sterownik BMS wewnątrz baterii), uszkodzenie jednego z kluczy MOSFET na płycie głównej lub usterka szyny komunikacyjnej SMBus (szeregowego interfejsu przesyłającego dane telemetryczne o stanie baterii do kontrolera KBC).
Co oznacza komunikat 2100: Detection error on Storage Device przy włączaniu komputera?
Błąd ten informuje o braku możliwości nawiązania komunikacji pomiędzy płytą główną a nośnikiem pamięci masowej. W modelu L470 najczęstszą przyczyną jest wysunięcie się lub uszkodzenie taśmy łączącej koszyk dysku z płytą główną (kabel SATA/PCIe), rzadziej uszkodzenie samego kontrolera dysku SSD lub zanik napięcia zasilania 5V/3,3V na złączu nośnika. Diagnoza polega na weryfikacji taśmy połączeniowej oraz pomiarze napięć zasilających szynę pamięci.
Czy po zalaniu klawiatury ThinkPad L470 ciecz może dostać się na płytę główną?
Klawiatura w ThinkPad L470 posiada system kanalików drenażowych odprowadzających niewielkie ilości płynu przez specjalne otwory w spodzie obudowy. Jednak w przypadku zalania słodkimi napojami, alkoholem lub większą objętością płynu, ciecz przedostaje się pod folię ochronną i dociera bezpośrednio do elementów płyty głównej. W takiej sytuacji konieczne jest natychmiastowe odłączenie obu baterii oraz przeprowadzenie mycia chemicznego płyty w myjce ultradźwiękowej w celu neutralizacji ognisk korozji elektrochemicznej.
