Charakterystyka serii ThinkPad L w środowisku biurowym i mobilnym
Seria Lenovo ThinkPad L stanowi pomost pomiędzy podstawowymi komputerami biurowymi a flagową linią ThinkPad T. Projektowana jako bardziej przystępne cenowo rozwiązanie dla korporacji, instytucji edukacyjnych oraz małych i średnich przedsiębiorstw, linia ta dzieli wiele cech konstrukcyjnych z droższymi modelami, w tym charakterystyczną klawiaturę, manipulator punktowy TrackPoint oraz certyfikaty odporności mechanicznej. Obudowy tych urządzeń wykonuje się głównie z tworzyw sztucznych wzmacnianych włóknem szklanym lub poliwęglanem, co odróżnia je od magnezowo-węglowych konstrukcji z wyższych serii.
Intensywna eksploatacja w codziennej pracy biurowej, częste przenoszenie oraz wielogodzinne sesje pod obciążeniem sprawiają, że laptopy z serii ThinkPad L (takie jak L13, L14, L15 czy starsze generacje L380, L390, L480, L490, L580, L590) trafiają do serwisu z powtarzalnymi objawami awarii. Doświadczenie serwisowe obejmujące ponad 20 lat i naprawę ponad 10 000 urządzeń pozwala precyzyjnie sklasyfikować newralgiczne punkty tej linii produktowej. Prawidłowa identyfikacja symptomów umożliwia szybkie podjęcie działań zaradczych zanim drobne uszkodzenie doprowadzi do trwałego uszkodzenia laminatu płyty głównej.
Typowe usterki mechaniczne i problemy z obudową
Zastosowanie tworzyw sztucznych w dolnej i górnej części obudowy sprawia, że seria ThinkPad L wykazuje specyficzne podatności na uszkodzenia mechaniczne, zwłaszcza w rejonie zawiasów oraz gniazd wejściowych.
- Wyłamywanie tulei mosiężnych w kadłubku (gniazd mocowania zawiasów): Zawiasy ekranu stawiają naturalny opór, który z biegiem czasu wzrasta wskutek zanieczyszczenia pyłem lub degradacji smaru technicznego. Siła przenoszona podczas otwierania klapy matrycy prowadzi do wyrwania mosiężnych gwintów zatopionych w plastiku obudowy dolnej (palmrest) lub pokrywy matrycy. Objawia się to rozchodzeniem się elementów obudowy, widoczną szczeliną przy krawędzi oraz niestabilnym utrzymywaniem ekranu w zadanej pozycji.
- Pęknięcia ramek i krawędzi palmrestu: W modelach ThinkPad L14 i L15 naprężenia powstające przy podnoszeniu laptopa za jeden narożnik mogą powodować mikrospękania w okolicach czytnika linii papilarnych, gładzika (touchpada) lub narożników obudowy.
- Zużycie mechanizmu klawiszy i TrackPointa: Chociaż klawiatury są odporne na zachlapania dzięki obecności kanalików odpływowych, intensywne pisanie może prowadzić do wytarcia prowadnic nożycowych pod pojedynczymi klawiszami lub utraty precyzji przez czujnik tensometryczny manipulatora TrackPoint.
Awarie układu zasilania i sekcji ładowania USB-C
Współczesne generacje serii ThinkPad L zrezygnowały z tradycyjnego prostokątnego złącza zasilania Slim Tip na rzecz uniwersalnych portów USB typu C z obsługą protokołu Power Delivery (standardu umożliwiającego przesyłanie wyższych mocy przez złącze USB). To rozwiązanie, choć wygodne, stało się jednym z najczęstszych źródeł awarii sprzętowych.
Gniazda USB-C są lutowane powierzchniowo bezpośrednio do wielowarstwowej płyty głównej. Ciągłe podłączanie kabla ładowarki, pociągnięcia za przewód czy praca z laptopem na kolanach wywołują naprężenia ścinające, które prowadzą do pękania padów lutowniczych (punktów kontaktowych na laminacie) lub uszkodzenia mechanicznego wnętrza samego portu. Objawem jest przerywanie procesu ładowania, brak reakcji na podłączenie zasilacza, a w skrajnych przypadkach zwarcie linii zasilania VBUS (głównej linii napięciowej 20V) z liniami komunikacyjnymi danych CC lub liniami kontrolera Thunderbolt.
Konsekwencją takiego zwarcia bywa uszkodzenie układu scalonego KBC (Embedded Controller – mikrokontrolera zarządzającego startem płyty, klawiaturą i ładowaniem) lub dedykowanego kontrolera Power Delivery (układu scalonego negocjującego napięcie z ładowarką). Wówczas laptop staje się całkowicie martwy — nie reaguje na włącznik, a dioda LED przy porcie ładowania nie sygnalizuje obecności napięcia.
Problemy z układem chłodzenia i zjawisko throttlingu termicznego

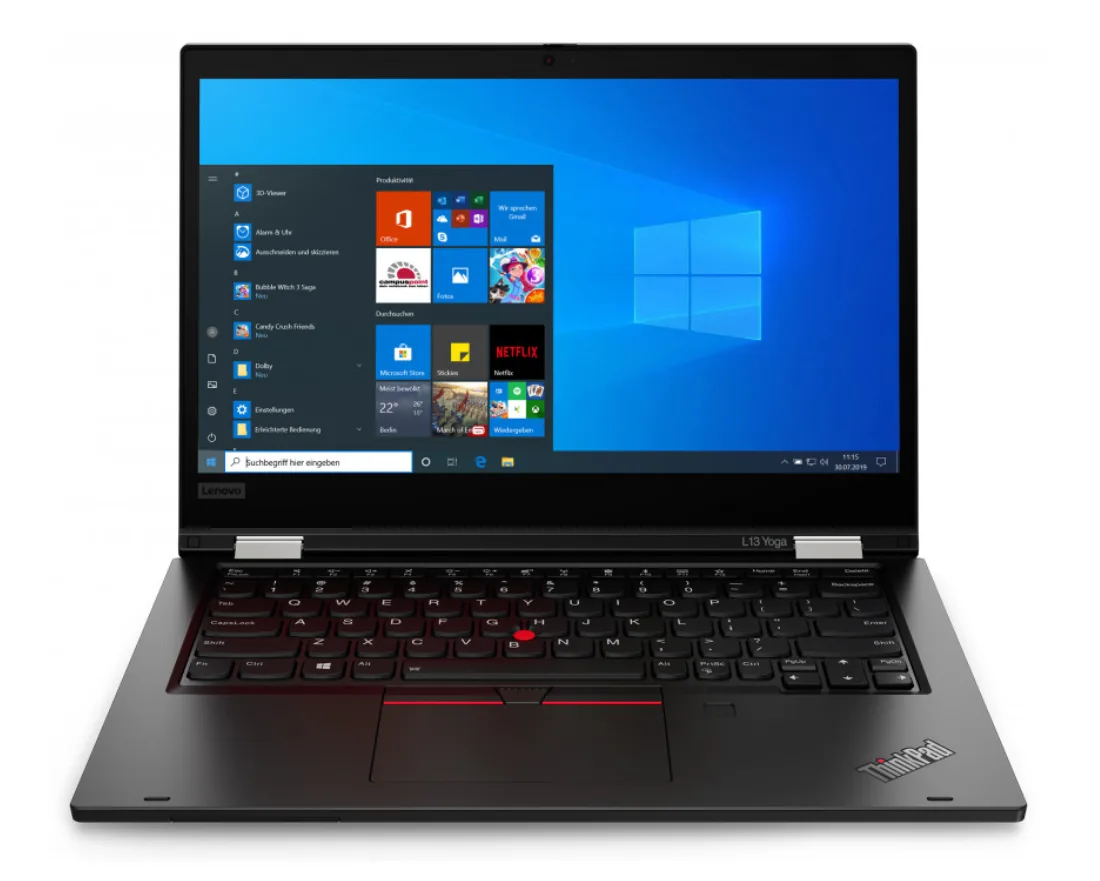

Kompaktowe konstrukcje, takie jak ThinkPad L13 czy L13 Yoga, posiadają gęsto upakowane komponenty wewnętrzne i pojedynczy wentylator połączony ze stosunkowo cienkim ciepłowodem (heatpipe – miedzianą rurką odprowadzającą ciepło z procesora do radiatora). W miarę upływu czasu pasta termoprzewodząca (interfejs termiczny pomiędzy rdzeniem a radiatorem) ulega degradacji i wysycha, a lamele radiatora zostają zablokowane przez warstwę kurzu.
Prowadzi to do zjawiska określanego jako throttling termiczny (automatyczne obniżanie taktowania zegara procesora w celu ochrony przed przegrzaniem). Użytkownik dostrzega spadek płynności pracy systemu operacyjnego, opóźnienia w reakcji na polecenia, głośną i nieprzerwaną pracę wentylatora oraz nadmierne nagrzewanie się spodu obudowy. Długotrwała praca w wysokich temperaturach przyspiesza degradację połączeń kulkowych BGA (układu wyprowadzeń sferycznych pod procesorem) oraz skraca żywotność sekcji zasilania procesora (przetwornic DC-DC).
Błędy oprogramowania układowego UEFI/BIOS i modułów zabezpieczeń
Biznesowy profil serii ThinkPad L wiąże się z zaawansowanymi funkcjami bezpieczeństwa na poziomie sprzętowym. W urządzeniach tych regularnie diagnozuje się specyficzne usterki oprogramowania układowego:
- Uszkodzenie wsadu pamięci SPI Flash (układu BIOS/UEFI): Może nastąpić na skutek przerwanej aktualizacji automatycznej w systemie Windows lub niestabilności napięcia zasilającego. Objawia się to włączaniem podświetlenia klawiatury i wentylatora bez wyświetlania obrazu na matrycy (brak procedury POST – wstępnego testu podzespołów po włączeniu zasilania).
- Problemy z modułem TPM (Trusted Platform Module – sprzętowym modułem kryptograficznym): Błędy w komunikacji magistrali LPC lub SPI pomiędzy modułem TPM a procesorem mogą uniemożliwić uruchomienie zaszyfrowanego dysku systemowego lub zablokować autoryzację rozruchu.
- Zawieszenia na logo startowym Lenovo: Często wywołane nieprawidłową inicjalizacją kontrolera dysków NVMe (pamięci masowej w standardzie PCI Express) lub uszkodzeniem magistrali komunikacyjnej SMBus zarządzającej odczytem parametrów z baterii i czujników termicznych.
Metodyka diagnostyczna i procedury serwisowe
Prawidłowe usunięcie usterki w laptopie ThinkPad L wymaga ścisłego przestrzegania procedury diagnostycznej. Naprawa na poziomie komponentów elektronicznych zapobiega konieczności kosztownej wymiany całej płyty głównej.
Weryfikacja elektroniczna płyty głównej
Proces rozpoczyna się od demontażu dolnej pokrywy i odłączenia wewnętrznej baterii akumulatorowej (co zapobiega przypadkowym zwarciom w trakcie pomiarów). Następnie wykonuje się pomiary rezystancji względem masy na głównych cewkach przetwornic napięć (linii 3.3V, 5V, 1.05V, linii zasilania pamięci RAM oraz rdzenia procesora). Niska rezystancja wskazuje gałąź, w której wystąpiło zwarcie. Za pomocą zasilacza laboratoryjnego z regulacją ograniczenia prądowego oraz kamery termowizyjnej lokalizuje się uszkodzony element bierny (np. kondensator ceramiczny MLCC) lub aktywny (tranzystor MOSFET w sekcji przetwornicy).
Regeneracja i lutowanie mikroskopowe złączy
W przypadku wyrwanych gniazd USB-C procedura obejmuje wylutowanie uszkodzonego elementu przy użyciu stacji lutowniczej na gorące powietrze (hot-air) z precyzyjną kontrolą profilu temperaturowego. Pod mikroskopem stereoskopowym odbudowuje się uszkodzone ścieżki sygnałowe za pomocą mikrodrutu miedzianego, po czym montuje się nowe, fabryczne gniazdo i zabezpiecza połączenie utwardzaną promieniami UV maską izolacyjną.
Konserwacja układu odprowadzania ciepła
Czyszczenie i optymalizacja termiczna nie przekracza z reguły 24 godzin. W ramach tej procedury usuwa się zanieczyszczenia z łopatek wentylatora i wnętrza radiatora. Stare, skamieniałe pasty termoprzewodzące są usuwane alkoholem izopropylowym, a w ich miejsce aplikuje się pasty o wysokiej przewodności cieplnej oraz nowe termopady (elastyczne podkładki przewodzące ciepło) o dobranej fabrycznie grubości na sekcję zasilania VRM.
Odbudowa mocowań mechanicznych obudowy
Zamiast wymiany kompletnego palmrestu, w wielu przypadkach możliwe jest trwale zrekonstruowanie gniazd gwintowanych przy użyciu chemoutwardzalnych żywic strukturalnych o podwyższonej odporności na ścinanie. Jednocześnie reguluje się siłę docisku nakrętek zawiasów, aby zmniejszyć moment obrotowy i wyeliminować ryzyko ponownego wyłamania plastiku przy zachowaniu stabilności matrycy.
Czego unikać podczas prób samodzielnej naprawy?
Konstrukcja laptopów ThinkPad L zawiera elementy, które przy niefachowym podejściu mogą ulec trwałemu zniszczeniu:
- Używanie klejów cyjanoakrylowych (typu kropelka) do naprawy zawiasów: Kleje te są kruche, nie przenoszą obciążeń dynamicznych i trwale zanieczyszczają tworzywo, uniemożliwiając późniejszą profesjonalną rekonstrukcję żywicami technicznymi.
- Demontaż elementów bez odłączenia baterii w BIOS-ie lub fizycznego wypięcia złącza: Współczesne płyty ThinkPad posiadają napięcie zasilające podane na część magistrali nawet w stanie wyłączenia. Przypadkowe dotknięcie metalową pęsetą złącza taśmy matrycy (eDP) powoduje natychmiastowe spalenie bezpiecznika podświetlenia lub przebicie napięcia zasilania matrycy (ok. 20V) do linii sygnałowej procesora, co trwale niszczy układ graficzny.
- Próby prostowania wygiętych pinów w gniazdach USB-C: Praca bez mikroskopu i narzędzi precyzyjnych najczęściej kończy się zwarciem linii wysokiego napięcia do linii sygnałowych, potęgując skalę zniszczeń na płycie głównej.
- Stosowanie przewodzących past termoprzewodzących (np. ciekłego metalu): Na układach pozbawionych metalowej osłony (bare-die) wyciek ciekłego metalu poza rdzeń prowadzi do nieodwracalnych zwarć miniaturowych rezystorów SMD znajdujących się na laminacie procesora.
Organizacja obsługi serwisowej ThinkPad w modelu dojazdowym
Obsługa techniczna realizowana jest w modelu mobilnym, bez konieczności dostarczania sprzętu do tradycyjnego punktu. Serwisant lub kierowca realizuje dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km. W przypadku interwencji na miejscu większość usterek eliminowana jest podczas pierwszej wizyty dzięki wyposażeniu w mobilny zestaw diagnostyczny i podstawowe moduły zamienne.
W przypadku skomplikowanych uszkodzeń laminatu, konieczności lutowania układów w technologii BGA lub wielogodzinnych testów stabilności pod obciążeniem, sprzęt przekazywany jest kierowcy w trybie door-to-door (odbiór urządzenia bezpośrednio z biura lub mieszkania). W tym wariancie diagnoza jest bezpłatna, a jeśli naprawa nie zostanie zrealizowana, klient nie ponosi kosztów procedury diagnostycznej. Całkowity czas realizacji naprawy z reguły nie przekracza 3 dni roboczych. Do każdej naprawy wykorzystywane są wyłącznie nowe podzespoły, a wykonane prace objęte są gwarancją do 12 miesięcy. Na cały okres trwania procedury serwisowej udostępniany jest bezpłatny laptop zastępczy, wydawany bez konieczności wpłacania kaucji i bez ograniczeń czasowych.
Pytania i odpowiedzi (FAQ)
Czy wyłamany zawias w ThinkPad L wymaga wymiany całej obudowy?
Odpowiedź: W przeważającej liczbie przypadków nie ma konieczności wymiany całego elementu obudowy. Stosuje się technologię chemicznej rekonstrukcji tulei gwintowanych z użyciem żywic epoksydowo-włóknistych oraz kalibrację oporu zawiasów, co przywraca pełną sztywność konstrukcji przy zachowaniu oryginalnych elementów zewnętrznych.
Dlaczego ThinkPad L nie ładuje się, mimo że zasilacz USB-C działa z innym urządzeniem?
Odpowiedź: Laptopy wymagają wynegocjowania odpowiedniego profilu zasilania (najczęściej 20V i odpowiedniego natężenia). Uszkodzenie kontrolera Power Delivery, mikropęknięcie ścieżki detekcji CC w gnieździe lub awaria pierwszego klucza tranzystorowego na wejściu zasilania blokują proces ładowania, mimo że ładowarka dostarcza podstawowe napięcie 5V do innych prostszych odbiorników.
Co oznacza migająca seria diod i powtarzający się sygnał dźwiękowy przy włączaniu ThinkPada L?
Odpowiedź: Jest to kod błędu procedury SmartBeep generowany przez oprogramowanie układowe. Wskazuje on na konkretny etap, na którym nastąpiło zatrzymanie testu POST — najczęściej dotyczy to błędu inicjalizacji pamięci RAM (pamięci operacyjnej), problemu z zasilaniem magistrali systemowej lub błędu sumy kontrolnej pamięci UEFI/BIOS.
Czy po rozlaniu płynu na klawiaturę ThinkPad L można dalej bezpiecznie pracować?
Odpowiedź: Mimo obecności kanalików odpływowych część cieczy może przedostać się pod folię ochronną lub w okolice taśm sygnałowych. Należy natychmiast wyłączyć urządzenie i odłączyć zasilacz, ponieważ pod wpływem napięcia proces korozji elektrochemicznej na elementach płyty głównej rozpoczyna się w ciągu kilkunastu minut od kontaktu z wilgocią.
