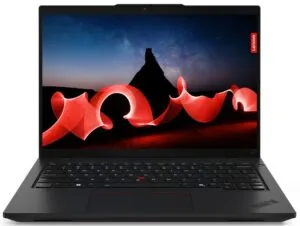

Zawias ThinkPad L14 — typowe objawy zużycia

Konstrukcja mechanizmu zawiasów w laptopach ThinkPad L14 i objawy ich wyeksploatowania

Seria ThinkPad L14 reprezentuje segment laptopów biznesowych, w których szczególną wagę przykłada się do trwałości mechanicznej. Codzienne otwieranie i zamykanie pokrywy ekranu generuje jednak znaczne siły skrętne, które z biegiem czasu oddziałują na elementy ruchome. Zawias matrycy, określany fachowo jako mechanizm cierny lub zespół zawiasowy (ang. hinge assembly), odpowiada za płynne pozycjonowanie ekranu pod wybranym kątem oraz utrzymanie stabilności całej konstrukcji. Złożony układ składa się ze stalowych ramion, tulei ciernych ze sprężynami dociskowymi oraz prowadnic mocowanych do korpusu i klapy matrycy.

Wczesne rozpoznanie symptomów zużycia mechanicznego pozwala uniknąć wtórnych uszkodzeń obudowy oraz delikatnych podzespołów elektronicznych. Najczęściej spotykane objawy wskazujące na degradację mechanizmu zawiasowego w modelu ThinkPad L14 to:

• Luz na klapie matrycy (ang. hinge free play) — ekran porusza się swobodnie w przód i w tył o kilka centymetrów przy delikatnym dotknięciu, tracąc sztywność w ustawionej pozycji.
• Zwiększony opór lub blokowanie się mechanizmu (ang. hinge binding) — otwieranie pokrywy wymaga użycia znacznej siły, czemu towarzyszy uczucie przeskakiwania lub całkowite zacięcie w określonym kącie rozwarcia.
• Odgłosy trzeszczenia, klikania lub zgrzytania — metaliczne dźwięki dochodzące z dolnych narożników ekranu wskazują na zatarcie elementów ciernych lub pęknięcie osi obrotu.
• Rozchodzenie się elementów obudowy (tzw. rozwarstwienie) — powstająca szczelina między klapą matrycy a ramką ekranu (bezelem) podczas manewrowania pokrywą, często widoczna również w rejonie dolnej obudowy (ang. bottom cover / palmrest).
• Unoszenie się dolnej pokrywy lub pęknięcia tworzywa — siła skręcająca, zamiast obracać zawias, przenosi się na gwintowane tuleje montażowe, wyrywając je ze struktury kadłubka.
• Niestabilny obraz lub zanikanie podświetlenia — uszkodzony zawias może zgniatać wiązkę sygnałową eDP (ang. embedded DisplayPort) lub przewody antenowe modułu łączności bezprzewodowej poprowadzone tuż obok metalowych ramion.

Przyczyny powstawania luzów i uszkodzeń mechanicznych w serii ThinkPad L14

Mechanizm zawiasu w laptopach klasy biznesowej działa w oparciu o tarcie suche lub półsuche z wykorzystaniem specjalnego smaru technicznego. Z biegiem lat eksploatacji wewnątrz zespołu zachodzą procesy fizykochemiczne oraz zmęczeniowe materiału, które bezpośrednio prowadzą do awarii.

Główną przyczyną problemów jest degradacja smaru tłumiącego i zbieranie się mikroskopijnych zanieczyszczeń. Wraz z odparowaniem nośnika smarującego opór tarcia gwałtownie wzrasta. Zjawisko to powoduje, że zamiast płynnego poślizgu dochodzi do mikrozatarć metalu. Zwiększony moment obrotowy przenosi się bezpośrednio na punkty kotwiczenia, czyli mosiężne tuleje gwintowane (tzw. inserty) zatopione w tworzywie kompozytowym obudowy.

W modelu ThinkPad L14 konstrukcja kadłubka łączy elementy z tworzywa sztucznego wzmacnianego włóknem szklanym lub poliwęglanu z wewnętrznym szkieletem. Gdy zawias ulega zatarciu, siła wywierana przez użytkownika przy otwieraniu pokrywy wyrywa inserty z gniazd montażowych. W rzadszych przypadkach dochodzi do mechanicznego pęknięcia samego stalowego ramienia zawiasu lub pęknięcia sprężyn talerzowych odpowiedzialnych za docisk osiowy.

Nie bez znaczenia jest także nawyk otwierania laptopa za jeden z górnych rogów zamiast za centralną część krawędzi matrycy. Wywołuje to asymetryczny rozkład naprężeń skrętnych, powodując znacznie szybsze zużycie jednego z zawiasów — z reguły lewego, w pobliżu którego gęsto upakowane są złącza komunikacyjne oraz układ chłodzenia.

Procedura diagnostyczna i przebieg profesjonalnej naprawy układu zawiasów

Prawidłowe usunięcie usterki w naszym serwisie zawsze zaczyna się od pełnej weryfikacji stanu technicznego. Doświadczenie serwisu obejmujące ponad 20 lat oraz ponad 10 000 naprawionych urządzeń pozwala na precyzyjne odróżnienie problemu wynikającego z samego zawiasu od zniszczenia struktury nośnej kadłubka.

Diagnoza poprzedza naprawę i obejmuje szczegółową ocenę organoleptyczną oraz pomiarową. Procedura serwisowa składa się z następujących etapów:

• Demontaż obudowy i inspekcja punktów mocowania — zdjęcie dolnej pokrywy (ang. base cover) oraz ramki matrycy w celu odsłonięcia prowadnic. Sprawdzany jest stan mosiężnych tulei gwintowanych, integralność korpusu z tworzywa oraz stan taśm sygnałowych.
• Test oporu osiowego zawiasów — demontaż zespołu zawiasowego i sprawdzenie momentu obrotowego na obu osiach. Jeśli opór przekracza dopuszczalne normy lub występuje luz osiowy, elementy te kwalifikują się do wymiany. W naszej pracy stosujemy wyłącznie nowe części, co zapewnia pełną stabilność i fabryczną kulturę pracy mechanizmu.
• Regeneracja lub rekonstrukcja gniazd montażowych — w sytuacji, gdy zatarty zawias wyrwał inserty z dolnej obudowy lub klapy matrycy, przeprowadzana jest odbudowa ubytków strukturalnych za pomocą żywic chemoutwardzalnych o podwyższonej odporności na ścinanie i naprężenia dynamiczne. W skrajnych przypadkach wymieniana jest kompletna klapa matrycy (ang. LCD cover) lub palmrest.
• Inspekcja wiązek przewodów — weryfikacja mikroskopowa taśmy matrycy eDP, przewodów antenowych Wi-Fi oraz taśmy kamery internetowej pod kątem przetarć izolacji lub naderwania żył sygnałowych.
• Montaż, regulacja i kalibracja docisku — ponowne osadzenie zespołu, aplikacja zabezpieczenia gwintów przed samoczynnym odkręcaniem (klej anaerobowy) oraz kontrola symetrii szczelin obudowy po zamknięciu.

Standardowy czas realizacji takiej usługi z reguły nie przekracza 3 dni. W przypadku konieczności zachowania ciągłości pracy, zapewniamy bezpłatny laptop zastępczy na cały czas trwania naprawy, wydawany bez kaucji i bez limitu czasowego. Na wykonaną usługę oraz zamontowane komponenty udzielana jest gwarancja do 12 miesięcy. Należy pamiętać, że bezpłatna diagnoza dotyczy wyłącznie wariantu door-to-door, w którym kierowca odbiera sprzęt bezpośrednio z rąk użytkownika.

Zagrożenia wynikające z samodzielnych prób naprawy i niewłaściwej eksploatacji

Próby doraźnego maskowania problemu wyeksploatowanych zawiasów często prowadzą do zwielokrotnienia skali zniszczeń. Jednym z najczęstszych błędów jest aplikowanie płynnych preparatów penetrujących i smarów w aerozolu bezpośrednio w szczeliny obudowy bez jej wcześniejszego demontażu. Środki te zawierają rozpuszczalniki, które wchodzą w reakcję chemiczną z tworzywami sztucznymi, powodując ich kruchość i pękanie, a także mogą przeniknąć do warstw dyfuzyjnych matrycy LCD, trwale niszcząc podświetlenie.

Równie ryzykowną praktyką jest stosowanie klejów cyjanoakrylowych (tzw. klejów błyskawicznych) do mocowania wyrwanych tulei gwintowanych. Spoiwa te tworzą połączenia wyjątkowo twarde, lecz niezwykle kruche, które pękają już przy pierwszym cyklu otwarcia pokrywy. Dodatkowo opary kleju powodują zmatowienie powierzchni matrycy oraz sklejają sąsiadujące taśmy sygnałowe, uniemożliwiając ich późniejszy bezinwazyjny demontaż.

Ignorowanie pierwszych objawów, takich jak rozchodzenie się ramki ekranu, niemal zawsze kończy się uszkodzeniem samej matrycy. Zablokowany zawias działa jak dźwignia — wywierając punktowy nacisk na narożnik szklanego panelu ciekłokrystalicznego, doprowadza do pęknięcia szkła i wylania ciekłych kryształów, co drastycznie podnosi całkowity koszt przywrócenia urządzenia do sprawności.

Często zadawane pytania (FAQ)

Czy w laptopie ThinkPad L14 można wymienić tylko jeden zawias, czy zawsze wymienia się parę?
Z technicznego punktu widzenia możliwa jest wymiana pojedynczego zawiasu, jednak zalecana praktyka serwisowa zakłada wymianę obu elementów jednocześnie. Nowy zawias posiada fabryczny, ściśle określony opór, podczas gdy stary — nawet sprawny — charakteryzuje się innym stopniem wypracowania. Nierównomierny opór po obu stronach prowadzi do przekoszenia pokrywy i przyspieszonego zużycia punktów mocowania.

Dlaczego po uszkodzeniu zawiasu ekran w ThinkPad L14 zaczął mrugać?
W rejonie lewego i prawego zawiasu poprowadzone są wiązki przewodów: taśma eDP przesyłająca sygnał wideo do matrycy oraz przewody antenowe. Gdy zawias pęka lub obluzowuje się w gnieździe, jego ostre, metalowe krawędzie mogą uciskać, przecierać lub gilotynować wiązkę elektryczną, co objawia się zakłóceniami obrazu, zmianą kolorów lub całkowitym brakiem podświetlenia.

Czy pęknięte gniazdo zawiasu w obudowie oznacza konieczność zakupu nowego kadłubka?
Nie w każdym przypadku. W wielu sytuacjach możliwa jest profesjonalna rekonstrukcja zniszczonych gniazd montażowych z użyciem kompozytów chemoutwardzalnych, co przywraca pełną sztywność konstrukcji bez konieczności kosztownej wymiany całego elementu obudowy. Wymiana kadłubka jest konieczna jedynie przy rozległych pęknięciach zewnętrznych powierzchni estetycznych.

Jak prawidłowo otwierać laptopa ThinkPad L14, aby wydłużyć żywotność mechanizmu?
Pokrywę ekranu należy zawsze otwierać i zamykać, chwytając za jej środkową krawędź górną, a nie za narożniki. Pozwala to na równomierne rozłożenie sił skrętnych na oba zawiasy i minimalizuje ryzyko powstawania naprężeń asymetrycznych niszczących gniazda montażowe.
