Specyfika konstrukcyjna mobilnej stacji roboczej Lenovo ThinkPad P16v

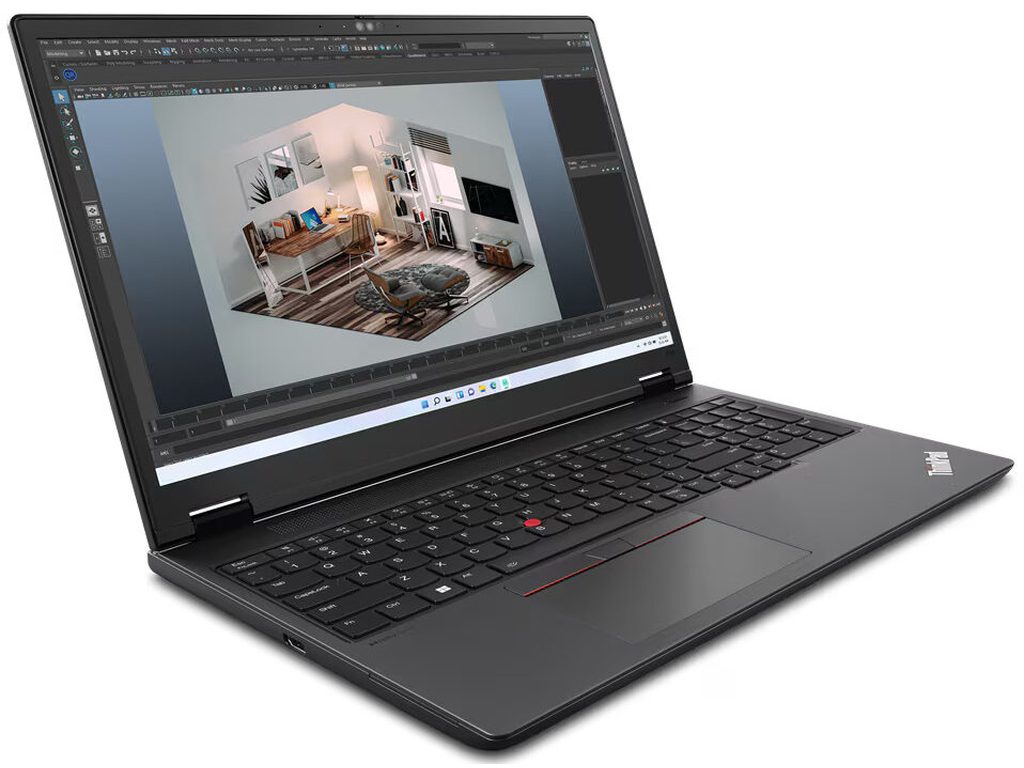

Model Lenovo ThinkPad P16v reprezentuje segment mobilnych stacji roboczych, łącząc wysoką wydajność obliczeniową z kompaktową konstrukcją. Wewnątrz obudowy pracują wielordzeniowe procesory oraz dedykowane układy graficzne przeznaczone do wymagających zadań inżynieryjnych, projektowych czy obróbki wideo. Taka konfiguracja generuje znaczne ilości energii cieplnej, która musi zostać efektywnie odprowadzona na zewnątrz. W odróżnieniu od klasycznych modeli biurowych, ThinkPad P16v wykorzystuje zaawansowany układ chłodzenia z podwójnymi wentylatorami promieniowymi oraz gęsto użebrowanymi radiatorami miedzianymi. Z biegiem czasu wewnątrz kanałów wentylacyjnych gromadzą się drobiny kurzu, pyłu i włókien tekstylnych, co prowadzi do spadku sprawności wymiany ciepła.
Konstrukcja stacji roboczych z serii P wymaga regularnej troski technicznej. Podzespoły poddawane długotrwałym, wysokim obciążeniom wymagają stabilnego środowiska termicznego. Zanieczyszczenia osadzające się na łopatkach wentylatorów zaburzają wyważenie wirników, co wywołuje wibracje i przyspieszone zużycie łożysk ślizgowych lub hydrodynamicznych. Z kolei degradacja materiałów termoprzewodzących prowadzi do utraty właściwości transmisyjnych między rdzeniami krzemowymi a stopą radiatora. Zrozumienie budowy tego modelu pozwala właściwie zaplanować czynności profilaktyczne i uniknąć kosztownych awarii sprzętowych.
Objawy wskazujące na konieczność przeprowadzenia konserwacji układu chłodzenia
Pierwszym dostrzegalnym symptomem problemów z odprowadzaniem ciepła jest zmiana kultury pracy wentylatorów. Jeśli układ chłodzenia pracuje na maksymalnych obrotach nawet podczas wykonywania podstawowych operacji systemowych, oznacza to zaburzenie cyrkulacji powietrza. Wentylatory próbują skompensować ograniczony przepływ zwiększeniem prędkości obrotowej, co objawia się wyraźnym, jednostajnym szumem. W skrajnych przypadkach, gdy łożysko ulegnie zatarciu przez pył, pojawia się terkotanie, świst lub pisk.
Kolejnym zjawiskiem jest throttling termiczny (zjawisko automatycznego obniżania taktowania zegara procesora lub karty graficznej w celu ochrony przed przegrzaniem). Użytkownik zauważa wówczas nagłe spadki wydajności podczas renderowania, kompilacji kodu czy pracy w środowiskach projektowych CAD. Oprogramowanie spowalnia, a klatkowanie animacji staje się niestabilne. Skrajnym objawem przegrzania jest samoczynne wyłączanie się laptopa pod obciążeniem, co stanowi reakcję obwodu zabezpieczeń termicznych (ang. thermal shutdown) płyty głównej. Zauważalne staje się również nadmierne nagrzewanie obudowy, w szczególności w okolicach klawiszy funkcyjnych oraz dolnej pokrywy serwisowej.
Przyczyny degradacji termicznej w modelu ThinkPad P16v
Spadek wydajności cieplnej nie wynika wyłącznie z obecności kurzu. Istotnym czynnikiem jest naturalne starzenie się fabrycznych materiałów termoprzewodzących. W stacji roboczej ThinkPad P16v stosowane są pasty termoprzewodzące (związki chemiczne na bazie tlenków metali lub cząstek ceramicznych wypełniające mikroskopijne nierówności między radiatorem a rdzeniem krzemowym) oraz termopady (elastyczne taśmy termoprzewodzące odprowadzające ciepło z sekcji zasilania VRM i kości pamięci VRAM). Pod wpływem nieustannych cykli nagrzewania i stygnięcia pasty tracą lotne związki nośne, twardnieją i kruszą się, tworząc barierę izolacyjną zamiast przewodnika ciepła.
Dodatkowym problemem bywa zjawisko zwane efektem pump-out (wypychanie pasty termoprzewodzącej poza obszar rdzenia krzemowego na skutek mikroskopijnych odkształceń termicznych miedzianej stopy radiatora podczas szybkich zmian temperatury). W nowoczesnych jednostkach o wysokiej gęstości mocy standardowe pasty silikonowe potrafią ulec degradacji w krótkim czasie. Równie istotną rolę odgrywają warunki eksploatacji — praca na miękkich powierzchniach, takich jak koce czy kanapy, blokuje dolne szczeliny wlotowe, zmuszając wentylatory do zaciągania włókien bezpośrednio w głąb radiatora, gdzie tworzy się zbita struktura przypominająca filc.
Profesjonalna procedura konserwacji krok po kroku
Kompleksowa obsługa serwisowa ThinkPada P16v wymaga zachowania rygorystycznych procedur bezpieczeństwa oraz odpowiedniej wiedzy inżynieryjnej. Prace rozpoczynamy od wyłączenia wewnętrznego źródła zasilania. W biosie urządzenia (oprogramowaniu układowym UEFI) aktywowany jest tryb serwisowy, który elektronicznie odcina akumulator litowo-polimerowy od linii zasilania płyty głównej, co zapobiega przypadkowym zwarciom podczas demontażu.
Następnie demontowana jest dolna pokrywa robocza. Całość prac realizowana jest na macie antystatycznej ESD (ochrona przed wyładowaniami elektrostatycznymi, które mogłyby uszkodzić wrażliwe układy scalone). Dokonujemy odłączenia fizycznego konektora baterii oraz inspekcji wizualnej wnętrza. Zdemontowany zostaje moduł radiatorów (ang. heatsink) wraz z rurkami cieplnymi (ang. heatpipes — miedzianymi rurkami zawierającymi ciecz roboczą parującą i skraplającą się w celu szybkiego transportu energii cieplnej do żeberek radiatora).
Kolejne etapy obejmują precyzyjne oczyszczenie elementów:
- Czyszczenie chemiczne rdzeni: Pozostałości starej, stwardniałej pasty usuwane są z rdzenia procesora CPU oraz układu graficznego GPU za pomocą alkoholu izopropylowego (IPA) o wysokiej czystości oraz specjalnych rozpuszczalników termicznych, które nie rysują powierzchni krzemowej.
- Dekontaminacja sekcji zasilania: Dokładnie oczyszczane są tranzystory MOSFET sekcji zasilania VRM oraz moduły pamięci graficznej ze starych, zdegradowanych termopadów.
- Regeneracja wentylatorów: Wirniki wentylatorów są demontowane, oczyszczane pędzlami antystatycznymi oraz przedmuchiwane filtrowanym powietrzem pod kontrolowanym ciśnieniem. W przypadku modeli z rozbieralnym łożyskiem aplikowany jest specjalistyczny smar syntetyczny o niskiej lepkości.
- Czyszczenie użebrowania radiatora: Przestrzenie między blaszkami radiatora są dokładnie myte i udrażniane z wszelkich nagromadzonych zanieczyszczeń stałych.
- Aplikacja nowych materiałów termoprzewodzących: Wykorzystujemy wyłącznie materiały najwyższej klasy odporne na efekt pump-out, takie jak zmiennofazowe materiały termoprzewodzące PTM (ang. Phase Change Material — materiał zmieniający stan skupienia pod wpływem temperatury, idealnie dopasowujący się do mikroszczelin) lub wysokowydajne pasty syntetyczne o wysokim współczynniku przewodzenia ciepła. Na sekcję zasilania montowane są precyzyjnie dobrane grubością nowe termopady o odpowiedniej ściśliwości i twardości według skali Shore'a.
Po prawidłowym osadzeniu układu chłodzenia ze zdefiniowanym momentem dokręcania śrub (zgodnie z numeracją wytłoczoną na ramce dociskowej), następuje montaż elementów obudowy i przeprowadzenie testów obciążeniowych. Weryfikujemy stabilność temperatur w programach syntetycznych, monitorując brak throttlingu oraz prawidłowe krzywe narastania i opadania obrotów wentylatorów. Czyszczenie i przyspieszanie tego typu sprzętu realizujemy zazwyczaj w czasie do 24 godzin.
Częste błędy i ryzyka związane z samodzielną konserwacją
Próby samodzielnego serwisowania zaawansowanych stacji roboczych bez odpowiedniego przygotowania warsztatowego niosą ze sobą wysokie ryzyko trwałego uszkodzenia podzespołów. Najczęstszym błędem jest brak odłączenia zasilania bateryjnego i manipulowanie metalowymi narzędziami w pobliżu układów zasilania, co skutkuje natychmiastowym spaleniem przetwornic napięcia lub kontrolera wbudowanego KBC (ang. Keyboard Controller — układ scalony zarządzający m.in. klawiaturą, zasilaniem i pracą wentylatorów).
Innym poważnym zagrożeniem jest niewłaściwy dobór grubości termopadów. Zastosowanie zbyt grubego materiału uniemożliwia prawidłowy docisk stopy radiatora do rdzenia krzemowego procesora, co prowadzi do błyskawicznego przegrzewania się jednostki centralnej. Z kolei zbyt cienki termopad nie zapewni kontaktu z cewkami i tranzystorami VRM, powodując ich cichą degradację i uszkodzenie płyty głównej pod wpływem długotrwałej pracy w temperaturach przekraczających normy fabryczne.
Równie niebezpieczne bywa czyszczenie wentylatorów sprężonym powietrzem bez uprzedniego zablokowania łopatek wirnika. Rozpędzenie wentylatora strumieniem gazu przekracza jego dopuszczalne prędkości obrotowe, co może wyłamać delikatne łopatki lub uszkodzić łożysko. Co więcej, obracający się silnik bezszczotkowy działa wówczas jak prądnica, generując napięcie wsteczne (tzw. siłę elektromotoryczną SEM), które potrafi uszkodzić układ sterowania obrotami PWM na płycie głównej. Należy także wystrzegać się stosowania ciekłego metalu (płynnego stopu galu i indu) w modelach z aluminiowymi lub niklowanymi elementami bez odpowiedniej izolacji ochronnej, gdyż wywołuje on szybką korozję galwaniczną i ryzyko nieodwracalnych zwarć.
Profilaktyka i dobre praktyki codziennej eksploatacji
W celu utrzymania optymalnej kultury pracy ThinkPada P16v warto stosować się do kilku reguł użytkowych. Przede wszystkim należy dbać o drożność kratek wentylacyjnych umieszczonych na spodzie oraz tylnej i bocznych krawędziach obudowy. Podczas pracy stacjonarnej korzystne jest stosowanie podstawki unoszącej tył laptopa o kilka centymetrów, co ułatwia swobodny zaciąg chłodnego powietrza przez wentylatory.
Zaleca się okresową kontrolę aktualizacji oprogramowania układowego BIOS dostarczanego przez oprogramowanie narzędziowe, ponieważ aktualizacje te nierzadko zawierają zoptymalizowane tabele sterowania wentylatorami (tzw. fan curves), poprawiające gospodarkę cieplną podzespołów. Profilaktyczną, pełną konserwację układu chłodzenia w stacjach roboczych zaleca się przeprowadzać raz na 12 do 18 miesięcy w warunkach biurowych, a co 6 do 12 miesięcy, jeśli urządzenie pracuje w środowisku zapylonym lub jest nieustannie obciążane wielogodzinnymi obliczeniami.
Organizacja obsługi serwisowej mobilnych stacji roboczych
Zapewniamy profesjonalne wsparcie techniczne dla użytkowników laptopów Lenovo, opierając się na ponad 20 latach doświadczenia w diagnostyce układów elektronicznych oraz bazie ponad 10 000 naprawionych urządzeń. Obsługa realizowana jest w wygodnym modelu dojazdowym — serwisant lub kierowca dociera pod wskazany adres na terenie Warszawy i okolic w promieniu do 40 km, zazwyczaj w czasie do 1 godziny od przyjęcia zgłoszenia.
W przypadku wyboru wariantu door-to-door, urządzenie jest bezpiecznie transportowane przez naszego kierowcę, a wstępna diagnoza sprzętu w tym trybie jest w pełni bezpłatna. W sytuacji, gdy w trybie door-to-door z przyczyn technicznych nie wykonamy skutecznej naprawy, klient nie ponosi żadnych kosztów operacyjnych. Wszelkie naprawy realizujemy z wykorzystaniem wyłącznie nowych podzespołów, zapewniając gwarancję do 12 miesięcy na wykonane usługi i komponenty. Standardowy czas usunięcia usterki z reguły nie przekracza 3 dni roboczych, a większość typowych problemów likwidujemy już podczas pierwszej wizyty. Na cały okres trwania procedury naprawczej oferujemy bezpłatny laptop zastępczy bez konieczności wpłacania kaucji i bez ograniczeń czasowych. Po zakończonej usłudze wystawiamy czytelny protokół oraz fakturę bez VAT.
Najczęściej zadawane pytania (FAQ)
Jak często należy wymieniać pastę termoprzewodzącą w Lenovo ThinkPad P16v?
W stacjach roboczych o wysokiej gęstości mocy optymalny interwał wynosi od 12 do 18 miesięcy przy standardowym użytkowaniu. W przypadku codziennego, wielogodzinnego renderowania grafiki, symulacji inżynieryjnych czy pracy w wysokich temperaturach otoczenia, procedurę warto wykonywać co rok, aby zapobiec degradacji spoiwa termicznego i spadkom taktowania zegarów.
Czym różni się materiał zmiennofazowy PTM od standardowej pasty termoprzewodzącej?
Materiał zmiennofazowy (ang. Phase Change Material) w temperaturze pokojowej ma postać stałą, co ułatwia precyzyjną aplikację, natomiast pod wpływem ciepła wydzielanego przez rdzeń (powyżej określonej temperatury roboczej) przechodzi w stan półpłynny. Wypełnia wówczas mikroszczeliny znacznie dokładniej niż klasyczna pasta i wykazuje wyjątkową odporność na wypychanie z rdzenia (efekt pump-out), co gwarantuje stabilne temperatury przez znacznie dłuższy okres eksploatacji.
Czy głośna praca wentylatora zawsze oznacza konieczność jego wymiany na nowy?
Nie zawsze. W przeważającej liczbie przypadków wzmożony hałas wynika z zatkania żeberek radiatora kurzem lub utraty wyważenia spowodowanej brudem na łopatkach. Dokładne czyszczenie ultradźwiękowe lub pneumatyczne oraz regeneracja osi łożyska przywraca cichą pracę. Wymiana na fabrycznie nowy podzespół jest konieczna jedynie w sytuacji mechanicznego wyrobienia panewek łożyska lub uszkodzenia uzwojenia silnika.
Dlaczego podkładki chłodzące nie zastąpią regularnej konserwacji wnętrza laptopa?
Zewnętrzne podkładki chłodzące obniżają temperaturę samej obudowy i wspomagają dopływ powietrza, jednak nie są w stanie usunąć bariery termicznej w postaci skamieniałej pasty na rdzeniu procesora czy filcu z kurzu zablokowanego wewnątrz radiatora. Bezpośredni transfer ciepła z układów scalonych do miedzianego wymiennika pozostaje wówczas zablokowany, przez co podzespoły nadal osiągają krytyczne temperatury.
