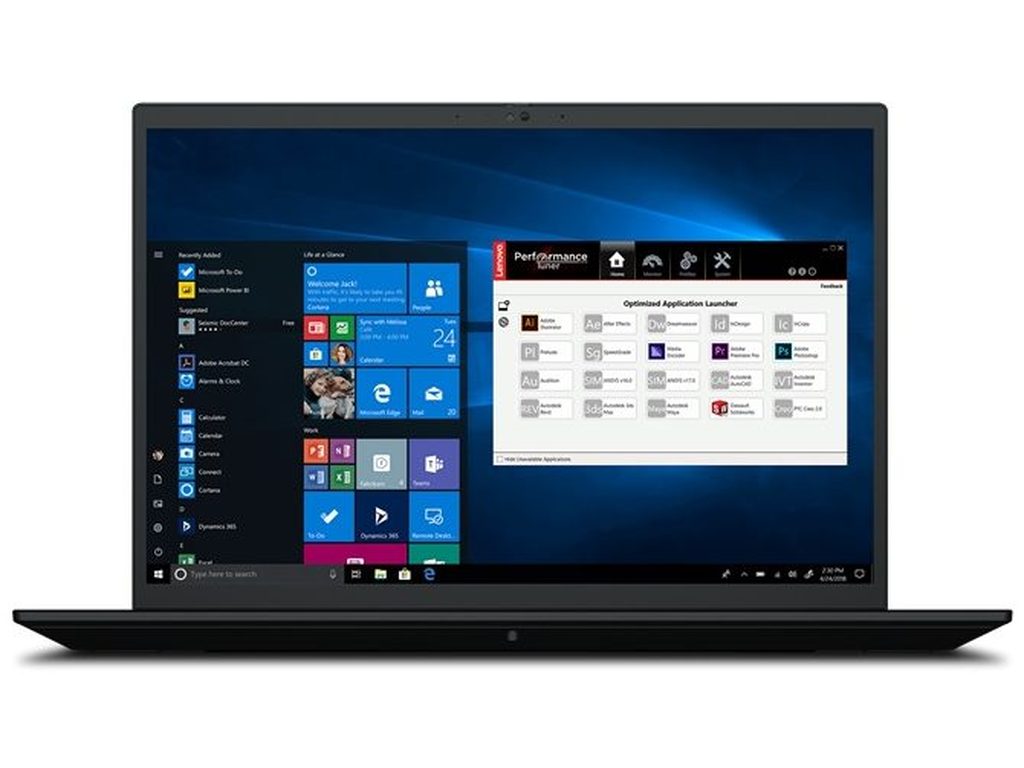

Specyfika mobilnych stacji roboczych Lenovo ThinkPad P1 a wygaśnięcie ochrony fabrycznej
Mobilne stacje robocze z serii Lenovo ThinkPad P1 stanowią odrębną klasę sprzętu w segmencie komputerów przenośnych. Zostały zaprojektowane z myślą o zaawansowanych obliczeniach inżynieryjnych, projektowaniu CAD (Computer-Aided Design – komputerowe wspomaganie projektowania), modelowaniu 3D oraz zaawansowanej obróbce materiałów wideo. Wyróżniają się smukłą obudową wykonaną ze stopów magnezu oraz włókna węglowego, wewnątrz której zamknięto podzespoły o wysokiej gęstości termicznej: wielordzeniowe procesory, dedykowane układy graficzne z profesjonalnymi sterownikami ISV (Independent Software Vendor – certyfikacja niezależnych producentów oprogramowania), a także zaawansowane układy zasilania sekcji VRM (Voltage Regulator Module – moduł regulatora napięcia).
Gdy upływa fabryczny okres gwarancyjny, pojawia się pytanie o opłacalność dalszego serwisowania takiego urządzenia. W przeciwieństwie do standardowych laptopów biurowych z serii ThinkBook, uniwersalnych IdeaPad czy urządzeń hybrydowych Yoga, ThinkPad P1 zachowuje bardzo wysoką wartość użytkową oraz moc obliczeniową przez wiele lat po premierze. Wartość rynkowa nowej stacji roboczej tej klasy jest na tyle duża, że wymiana komputera na nowy z powodu awarii pojedynczego układu elektronicznego lub zużycia eksploatacyjnego jest najczęściej nieuzasadniona ekonomicznie. Niezależna naprawa na poziomie komponentów pozwala przywrócić pełną sprawność urządzenia przy zachowaniu ułamka kosztu zakupu nowej jednostki roboczej.
Typowe usterki w pogwarancyjnych modelach ThinkPad P1
Eksploatacja stacji roboczej pod stałym, wysokim obciążeniem termicznym i prądowym prowadzi z czasem do specyficznych problemów technicznych. Konstrukcja modelu P1 łączy mobilność z potężną specyfikacją, co stawia wysokie wymagania przed układem chłodzenia i sekcją zasilania.
- Degradacja materiałów termoprzewodzących: Zjawisko wysychania fabrycznej pasty termoprzewodzącej oraz degradacji termopadów (elastycznych taśm przewodzących ciepło) prowadzi do thermal throttlingu (zjawiska automatycznego obniżania taktowania procesora i karty graficznej w celu ochrony przed przegrzaniem). W modelach wyposażonych w komorę parową (vapor chamber – hermetyczny element chłodzący wykorzystujący przemianę fazową cieczy) spadek wydajności termicznej objawia się głośną pracą wentylatorów, spadkami płynności pod obciążeniem oraz wyłączaniem się komputera w losowych momentach.
- Uszkodzenia toru zasilania i sekcji VRM: Praca na wysokich poborach mocy generuje znaczne obciążenia dla tranzystorów MOSFET (Metal-Oxide Semiconductor Field-Effect Transistor – polowych tranzystorów mocy) oraz sterowników przetwornic napięcia. Przebicia w obrębie linii zasilania 19V/20V lub zwarcia w gałęziach zasilania procesora i układu graficznego skutkują całkowitym brakiem reakcji na włącznik, brakiem ładowania baterii lub miganiem diod sygnalizacyjnych bez startu procedury POST (Power-On Self-Test – wstępny test sprzętowy płyty głównej).
- Zużycie i degradacja ogniw akumulatora: W wyniku intensywnych cykli ładowania, wysokich temperatur wewnętrznych oraz częstej pracy na zasilaczach o dużej mocy dochodzi do utraty pojemności pakietu ogniw litowo-polimerowych, a niekiedy do ich spuchnięcia. Może to powodować unoszenie się touchpada (płytki dotykowej) lub deformację dolnej pokrywy obudowy.
- Awarie portów Thunderbolt i gniazd zasilania: Regularne podłączanie stacji dokujących, monitorów zewnętrznych oraz dedykowanych zasilaczy o smukłym wtyku (Slim Tip) prowadzi do mechanicznego wyrobienia gniazd lub uszkodzeń kontrolera magistrali Thunderbolt/USB-C (układu scalonego zarządzającego szybkimi połączeniami peryferyjnymi).
- Problemy z układem BIOS/UEFI: Uszkodzenia zawartości pamięci SPI Flash (nieulotnej pamięci przechowującej oprogramowanie układowe) mogą nastąpić podczas nieudanej aktualizacji oprogramowania układowego, skutkując brakiem obrazu na matrycy i brakiem inicjalizacji płyty głównej.
Procedura diagnostyczna i technologia naprawy stacji roboczej
Serwisowanie zaawansowanych stacji roboczych Lenovo ThinkPad P1 wymaga zastosowania specjalistycznego zaplecza pomiarowego i lutowniczego. W procesie naprawy kluczowe znaczenie ma dokładna diagnostyka mikroskopowa i elektroniczna, która pozwala zidentyfikować wadliwy element bez konieczności kosztownej wymiany całej płyty głównej.
Diagnostyka rozpoczyna się od weryfikacji organoleptycznej i termowizyjnej. Wykorzystanie kamery termowizyjnej o wysokiej czułości w połączeniu z zasilaczem laboratoryjnym z ograniczeniem prądowym umożliwia natychmiastowe zlokalizowanie zwartego kondensatora ceramicznego MLCC (Multi-Layer Ceramic Capacitor – wielowarstwowego kondensatora ceramicznego) lub uszkodzonego sterownika przetwornicy na płycie głównej. Następnie przeprowadzane są pomiary rezystancji i napięć na poszczególnych cewkach przetwornic w celu wykluczenia uszkodzenia rdzeni procesora centralnego CPU oraz układu graficznego GPU.
W przypadku napraw układów zasilania wymianie podlegają uszkodzone elementy dyskretne: sterowniki przetwornic PWM (Pulse-Width Modulation – modulacji szerokości impulsów), tranzystory mocy oraz filtry wejściowe. Jeśli problem dotyczy układów BGA (Ball Grid Array – obudów scalonych ze spoiwem w postaci kulek pod układem), stosowane są profile lutownicze na profesjonalnych stacjach lutowniczych na podczerwień lub gorące powietrze, co zapobiega przegrzaniu i deformacji laminatu wielowarstwowego płyty głównej.
Kompleksowa regeneracja układu chłodzenia w modelach ThinkPad P1 obejmuje dokładne oczyszczenie modułu radiatorów z mikrocząstek pyłu, inspekcję szczelności komory parowej, nałożenie nowej pasty termoprzewodzącej o podwyższonym współczynniku przewodzenia ciepła lub ciekłego metalu (zależnie od fabrycznej konfiguracji danego modelu) oraz montaż nowych termopadów o precyzyjnie dobranej grubości i twardości Shore'a. Tak przeprowadzony proces przywraca pierwotną kulturę pracy oraz eliminuje zjawisko dławienia termicznego.
Po zakończeniu prac montażowych urządzenie przechodzi serię rygorystycznych testów obciążeniowych. Wykorzystywane są programy do wielogodzinnego testowania stabilności pamięci RAM, testy renderowania grafiki 3D oraz symulacje maksymalnego poboru mocy w środowisku benchmarkowym, co pozwala zweryfikować stabilność termiczną i elektryczną.
Zagrożenia związane z nieumiejętną ingerencją w zaawansowaną płytę główną
Konstrukcja stacji roboczych Lenovo ThinkPad P1 różni się diametralnie od prostych laptopów konsumenckich, takich jak podstawowe modele IdeaPad czy Chromebook. Samodzielne próby demontażu lub naprawy bez odpowiedniej wiedzy i narzędzi niosą za sobą wysokie ryzyko nieodwracalnych uszkodzeń.
Podstawowym błędem podczas demontażu dolnej pokrywy jest brak programowego odłączenia baterii w menu BIOS przed fizycznym otwarciem obudowy, a następnie manipulowanie metalowymi narzędziami w pobliżu złącza baterii. Zwarcie na złączu magistrali SMBus (System Management Bus – magistrali zarządzania systemem) lub bezpośrednie zwarcie linii zasilania do masy prowadzi do natychmiastowego uszkodzenia kontrolera wbudowanego KBC/EC (Embedded Controller – układu scalonego zarządzającego klawiaturą, zasilaniem i czujnikami), a w skrajnych przypadkach do spalenia ścieżek sygnałowych w wewnętrznych warstwach laminatu.
Kolejnym zagrożeniem jest niewłaściwy montaż układu chłodzenia. Płyty główne w ThinkPad P1 posiadają cienki laminat, a rdzenie procesorów i kart graficznych nie posiadają metalowych osłon IHS (Integrated Heat Spreader). Nierównomierne dokręcanie śrub mocujących radiator może doprowadzić do mechanicznego ukruszenia kryształu krzemu, co trwale niszczy procesor lub kartę graficzną. Zastosowanie termopadów o niewłaściwej grubości uniemożliwia prawidłowy docisk radiatora do rdzenia, co skutkuje gwałtownym przegrzewaniem się podzespołów w kilka sekund po uruchomieniu.
Organizacja naprawy: dojazd i tryb door-to-door
Obsługa stacji roboczych realizowana jest w modelu w pełni mobilnym, bez konieczności osobistego dostarczania sprzętu do punktu stacjonarnego. W przypadku konieczności wykonania prac na miejscu, czas dojazdu serwisanta wynosi do 1 godziny na terenie Warszawy oraz okolic w promieniu do 40 km. Podczas bezpośredniej wizyty weryfikowane są podstawowe parametry sprzętowe, stan dysków NVMe, poprawność konfiguracji oprogramowania oraz usterki peryferyjne, a większość usterek usuwamy podczas pierwszej wizyty.
Zaawansowane naprawy elektroniczne płyt głównych, lutowanie układów scalonych, regeneracja sekcji zasilania oraz kompleksowe czyszczenie układów z komorą parową wymagają pełnego zaplecza laboratoryjnego i aparatury mikroskopowej. W takim wariancie realizowany jest wygodny tryb door-to-door – kierowca odbiera komputer bezpośrednio z rąk użytkownika. W trybie door-to-door diagnoza poprzedza właściwą naprawę i jest całkowicie bezpłatna. Obowiązuje w nim także zasada: w przypadku braku technicznej możliwości wykonania naprawy, klient nie ponosi kosztów.
Do wszystkich napraw wykorzystywane są wyłącznie nowe części, co zapewnia pełną zgodność elektryczną i maksymalną trwałość. Na wykonane usługi montażu nowych podzespołów oraz naprawy elektroniczne udzielana jest gwarancja do 12 miesięcy. Czas realizacji naprawy z reguły nie przekracza 3 dni roboczych, natomiast usługi z zakresu czyszczenia układu chłodzenia i konserwacji termicznej zamykają się w czasie do 24 godzin. Na cały okres trwania procedury serwisowej dostępny jest bezpłatny laptop zastępczy, wydawany bez konieczności wpłacania kaucji i bez limitu czasowego.
Porównanie opłacalności: naprawa ThinkPad P1 a zakup nowego urządzenia
Modele ThinkPad P1 charakteryzują się bardzo wolną utratą realnej wydajności roboczej. Matryce o wysokim pokryciu przestrzeni barwnych (np. Adobe RGB, DCI-P3), obsługa pamięci RAM z korekcją błędów ECC (Error-Correcting Code – kod korekcji błędów) oraz wytrzymała obudowa sprawiają, że nawet kilkuletnia stacja robocza doskonale radzi sobie z wymagającym oprogramowaniem inżynierskim i graficznym.
Koszt naprawy płyty głównej, wymiany gniazda zasilania czy pełnej regeneracji układu chłodzenia stanowi zazwyczaj zaledwie niewielki odsetek kwoty, którą należałoby przeznaczyć na zakup nowej stacji roboczej o zbliżonych parametrach konstrukcyjnych i wydajnościowych. Profesjonalna naprawa pozwala na dalszą, wieloletnią eksploatację sprzętu bez konieczności ponownego konfigurowania środowiska pracy, transferu wrażliwych danych projektowych oraz zakupu nowych licencji na oprogramowanie przypisanych do nowego identyfikatora sprzętowego płyty głównej.
Najczęściej zadawane pytania (FAQ)
Czy naprawa płyty głównej w ThinkPad P1 jest trwała, czy lepiej wymienić całą płytę?
Odpowiedź: Precyzyjna naprawa na poziomie komponentów (wymiana uszkodzonych tranzystorów MOSFET, sterowników przetwornic, kondensatorów) przywraca fabryczne parametry pracy płyty głównej. Zastosowanie wyłącznie nowych elementów oraz dokładne usunięcie przyczyny awarii (np. wyczyszczenie przegrzewającego się układu chłodzenia) zapewnia pełną trwałość, popartą gwarancją do 12 miesięcy, przy zachowaniu znacznie niższego kosztu niż zakup nowej płyty.
Jak odróżnić przegrzewanie się ThinkPad P1 od uszkodzenia układu graficznego?
Odpowiedź: Objawem przegrzewania jest stopniowy spadek wydajności w miarę wzrostu temperatury (throttling termiczny), głośna praca wentylatorów na maksymalnych obrotach oraz nagłe wyłączanie się laptopa przy dużym obciążeniu. Uszkodzenie układu graficznego objawia się zazwyczaj błędami wyświetlania obrazu (artefakty – kolorowe paski, kwadraty na ekranie), kodami błędów w menedżerze urządzeń, brakiem wykrywania karty przez system lub brakiem obrazu natychmiast po uruchomieniu komputera.
Czy podczas naprawy door-to-door moje dane projektowe na dyskach SSD są bezpieczne?
Odpowiedź: Tak. Do diagnostyki i naprawy elektronicznej płyty głównej dyski SSD nie są wymagane. Jeśli procedury bezpieczeństwa w danym środowisku pracy tego wymagają, nośnik pamięci masowej NVMe może zostać wymontowany przed przekazaniem laptopa kierowcy lub zabezpieczony hasłem sprzętowym.
Ile trwa kompleksowa konserwacja układu chłodzenia z wymianą past i termopadów?
Odpowiedź: Standardowy czas wykonania usługi czyszczenia układu chłodzenia, udrożnienia komory parowej oraz wymiany materiałów termoprzewodzących nie przekracza 24 godzin od momentu przyjęcia sprzętu do serwisu.
