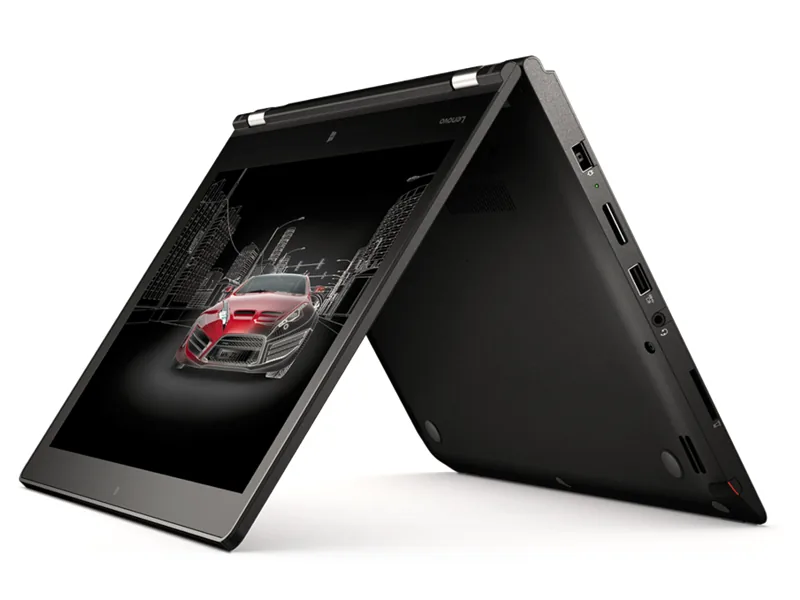

Lenovo ThinkPad P40 Yoga o kodzie modelu 20GQ-0004GE to mobilna stacja robocza łącząca charakterystykę serii ThinkPad P z elastyczną konstrukcją Yoga umożliwiającą obrót ekranu o 360 stopni. Sprzęt ten został zaprojektowany z myślą o projektantach, inżynierach i grafikach, którzy wymagają dedykowanego układu graficznego oraz precyzyjnej obsługi piórka dotykowego. Ze względu na unikalną konstrukcję zawiasów, mechanizm chowania klawiszy Lift 'n' Lock (system mechanicznego blokowania i cofania klawiszy w trybie tabletu) oraz obecność podzespołów o zwiększonym poborze mocy, model ten po latach intensywnej eksploatacji wykazuje specyficzne usterki mechaniczne, elektroniczne i termiczne. Poniższy artykuł omawia najczęściej spotykane objawy awarii tego modelu, ich techniczne źródła oraz metody profesjonalnej diagnostyki i naprawy.
Objawy nieprawidłowości w modelu ThinkPad P40 Yoga 20GQ-0004GE
W codziennym użytkowaniu stacji roboczej ThinkPad P40 Yoga usterki manifestują się na wiele sposobów, w zależności od tego, który blok funkcjonalny uległ degradacji lub uszkodzeniu. Do najczęściej rejestrowanych symptomów należą:
- Brak reakcji na przycisk zasilania lub cykliczne restarty (bootloop): Komputer nie włącza się, dioda zasilania miga w określonej sekwencji bądź urządzenie wyłącza się samoczynnie po kilku sekundach od uruchomienia, jeszcze przed wyświetleniem logo ThinkPad.
- Zanik obrazu, migotanie matrycy lub pasy na ekranie: Objaw często nasila się podczas zmiany kąta nachylenia pokrywy matrycy lub przy przechodzeniu w tryb tabletu, namiotu czy podstawki.
- Brak reakcji na dotyk lub rysik (digitizer): Matryca wyświetla poprawny obraz, lecz warstwa dotykowa przestaje reagować na palec lub aktywne piórko ThinkPad Pen Pro, występują tak zwane dotknięcia widmowe (ghost touch, czyli samoczynne generowanie sygnałów dotyku) albo rysik gubi precyzję w rogach ekranu.
- Przegrzewanie i spadek wydajności (thermal throttling): Wentylator układu chłodzenia pracuje nieustannie na maksymalnych obrotach, obudowa staje się gorąca w lewej górnej części, a programy CAD/CAM odnotowują drastyczne spowolnienie pracy z powodu obniżania taktowania procesora i dedykowanej karty graficznej.
- Opór lub blokowanie się klawiatury przy obrocie: Mechanizm podnoszenia ramki klawiatury blokuje się, co uniemożliwia pełne domknięcie obudowy w trybie tabletu lub prowadzi do wyłamania plastikowych zaczepów.
- Brak ładowania baterii lub szybkie rozładowywanie: Gniazdo zasilania Slim Tip traci kontakt, a dioda ładowania gaśnie przy poruszeniu wtyczką przewodu zasilającego.
Przyczyny usterek elektronicznych i mechanicznych
Charakterystyka problemów występujących w ThinkPad P40 Yoga wynika bezpośrednio z połączenia elementów ruchomych z gęsto upakowaną elektroniką płyty głównej. Dokładna analiza serwisowa wskazuje na kilka głównych źródeł awarii.
Degradacja wiązki sygnałowej eDP i taśmy digitizera
W konstrukcji 360 stopni wiązka przewodów łącząca płytę główną z matrycą (taśma eDP — Embedded DisplayPort, czyli cyfrowy interfejs przesyłu sygnału wideo) oraz przewody kontrolera dotyku i czujników położenia przechodzą przez wnętrze metalowych zawiasów. Tysiące cykli otwierania i zamykania pokrywy prowadzą do zmęczenia materiału, mikropęknięć w miedzianych żyłach lub przetarcia izolacji o krawędzie prowadnic. Powoduje to zwarcia linii sygnałowych, utratę zasilania podświetlenia LED lub zakłócenia magistrali I2C/USB odpowiedzialnej za dotyk.
Uszkodzenia sekcji zasilania płyty głównej i układów przetwornic
Płyta główna modelu 20GQ-0004GE zasila zarówno procesor główny, jak i dedykowaną kartę graficzną NVIDIA Quadro. Sekcja zasilania (VRM — Voltage Regulator Module, czyli moduł regulacji napięcia złożony z tranzystorów MOSFET, cewek i kontrolerów PWM) pracuje pod znacznym obciążeniem prądowym. Z biegiem czasu dochodzi do przebicia kluczy przetwornicy głównej 19V lub zwarcia kondensatorów filtrujących w gałęzi zasilania VCORE/VGPU, co całkowicie blokuje start płyty głównej przez zadziałanie zabezpieczenia nadprądowego.
Zużycie past termoprzewodzących i zanieczyszczenie radiatora
Wysokowydajne komponenty robocze generują znaczne ilości ciepła, które odprowadzane jest przez współdzielony miedziany ciepłowód (heatpipe) do radiatora. Fabryczna pasta termoprzewodząca po latach ulega zjawisku wysychania (utrata płynnych nośników silikonowych), a między łopatkami wentylatora a finami radiatora tworzy się zbity filtr z kurzu. W efekcie odprowadzanie ciepła zostaje zablokowane, co prowadzi do przegrzewania struktur krzemowych BGA (Ball Grid Array, czyli układów scalonych lutowanych bezpośrednio do płyty kulkami spoiwa) i degradacji połączeń lutowniczych pod układem graficznym.
Uszkodzenia mechanizmu Lift 'n' Lock oraz wyłamania mocowań zawiasów
Zintegrowany z obudową mechanizm ruchomej ramki klawiszy opiera się na precyzyjnych prowadnicach i cięgnach połączonych z osią zawiasu. Dostanie się drobnych zanieczyszczeń pod klawisze lub próba wymuszenia obrotu przy zaciętym mechanizmie prowadzi do pęknięcia plastikowych zabieraków. Dodatkowo naprężenia generowane przez sztywne zawiasy przenoszą się na magnezowo-aluminiowy korpus dolnej obudowy, wyrywając mosiężne tuleje gwintowane z punktów montażowych.
Procedury diagnostyczne i metody naprawy w niezależnym serwisie
Prawidłowe usunięcie usterki w zaawansowanym urządzeniu, jakim jest ThinkPad P40 Yoga, wymaga metodycznego podejścia i wykorzystania specjalistycznej aparatury pomiarowej. Diagnoza poprzedza naprawę i obejmuje sekwencję precyzyjnych czynności weryfikacyjnych.
Pomiary elektroniczne i diagnostyka płyty głównej
W przypadku urządzeń, które nie włączają się lub wyłączają samoczynnie, pierwszym krokiem jest podłączenie płyty głównej do zasilacza laboratoryjnego z programowanym ograniczeniem prądowym. Pozwala to na odczyt poboru prądu w stanie czuwania (standby) oraz weryfikację reakcji na włącznik. Za pomocą multimetru cyfrowego oraz oscyloskopu wykonywane są następujące pomiary:
- Sprawdzenie rezystancji głównych cewek przetwornic względem masy (pomiar w celu wykrycia zwarć na liniach zasilania 3.3V, 5V, 1.05V, VCCIN oraz sekcji GPU).
- Weryfikacja obecności napięć pierwotnych oraz sygnałów startowych generowanych przez układ KBC (Keyboard Controller / Embedded Controller, czyli układ zarządzający zasilaniem, klawiaturą i czujnikami płyty).
- Kontrola obecności i stabilności sygnałów zegarowych oraz przebiegów na magistrali danych SPI pamięci BIOS.
- Lokalizacja uszkodzonych elementów z wykorzystaniem kamery termowizyjnej (detekcja punktów emitujących nadmierne ciepło przy zablokowanej linii zasilania).
Naprawa elektroniki na poziomie komponentów (lutowanie SMD/BGA)
Zamiast kosztownej wymiany całej płyty głównej, w większości przypadków realizowana jest naprawa na poziomie mikropodzespołów. Procedura obejmuje wylutowanie uszkodzonych tranzystorów MOSFET, sterowników przetwornic (układów PWM) lub uszkodzonych kondensatorów ceramicznych i zastąpienie ich nowymi elementami o zgodnych parametrach katalogowych. W przypadku uszkodzenia zawartości kości pamięci flash wykonywane jest programowanie pamięci BIOS/UEFI w programatorze sprzętowym wraz z czyszczeniem regionu ME (Intel Management Engine, co zapobiega opóźnionym startom i niekontrolowanym wyłączeniom po 30 minutach pracy).
Serwis układu chłodzenia i konserwacja termiczna
Procedura przywrócenia właściwej kultury pracy i temperatur obejmuje demontaż modułu chłodzenia, chemiczne usunięcie skamieniałych resztek starych past za pomocą alkoholu izopropylowego (IPA), mycie i osiowanie wentylatora oraz aplikację nowych, wysokiej jakości past termoprzewodzących o wysokiej przewodności cieplnej. W miejscach styku sekcji zasilania z radiatorem montowane są nowe termopady o odpowiednio dobranej grubości i twardości, co zapewnia optymalny docisk.
Regeneracja zawiasów, obudowy i wymiana taśm sygnałowych
W przypadku problemów z wyświetlaniem obrazu lub zacinającym się obrotem ekranu rozbierany jest moduł matrycy. Uszkodzona wiązka eDP wymieniana jest na fabrycznie nową część. Zawiasy poddawane są czyszczeniu, regulacji siły docisku oraz smarowaniu dedykowanymi preparatami teflonowymi. Pęknięte mocowania gwintowane w korpusie są rekonstruowane przy użyciu chemoutwardzalnych żywic strukturalnych, co przywraca fabryczną sztywność obudowy bez konieczności wymiany całego palmrestu.
Zalecenia eksploatacyjne i błędy przy próbach samodzielnej naprawy
ThinkPad P40 Yoga jest urządzeniem o wysokim stopniu skomplikowania mechanicznego i elektronicznego. Samodzielne próby ingerencji bez odpowiednich narzędzi i wiedzy często prowadzą do poważniejszych uszkodzeń.
Do najczęstszych błędów należy otwieranie pokrywy dolnej bez uprzedniego programowego odłączenia baterii wewnętrznej w menu BIOS (funkcja Disable Built-in Battery). Wpięta bateria sprawia, że na płycie głównej stale obecne jest napięcie zasilające linie podświetlenia (często rzędu kilkunastu woltów). Przypadkowe dotknięcie metalowym narzędziem okolic gniazda matrycy, wtyku taśmy eDP lub elementów sekcji zasilania prowadzi do natychmiastowego zwarcia, uszkodzenia procesora lub wypalenia bezpieczników podświetlenia (tzw. fuse F-screen).
Innym powszechnym problemem jest niewłaściwy dobór wkrętów montażowych. W konstrukcji ThinkPad P40 Yoga zastosowano wkręty o zróżnicowanej długości. Wkręcenie dłuższego wkrętu w nieodpowiednie gniazdo skutkuje przewierceniem laminatu płyty głównej, przecięciem ścieżek sygnałowych w wewnętrznych warstwach druku PCB lub przebiciem obudowy na wylot.
Warto pamiętać o regularnej profilaktyce: okresowe czyszczenie układu chłodzenia z kurzu oraz unikanie przenoszenia laptopa za jeden z rogów ekranu w trybie otwartym znacząco wydłuża żywotność zawiasów i wewnętrznych taśm transmisyjnych.
Organizacja obsługi serwisowej
Naprawy sprzętu realizowane są w modelu dojazdowym bez konieczności opuszczania miejsca pracy lub domu. W przypadku potrzeby wykonania serwisu zapewniany jest dojazd do 1 godziny na terenie Warszawy i okolic w promieniu 40 km. W przypadku drobniejszych usterek konfiguracji lub podstawowych wymian podzespołów większość usterek usuwamy podczas pierwszej wizyty serwisanta.
Gdy problem dotyczy skomplikowanej awarii płyty głównej, prac mikrolutowniczych BGA lub konieczności długotrwałego testowania stabilności termicznej, urządzenie jest odbierane przez kierowcę i przekazywane do szczegółowej weryfikacji. Bezpłatna diagnoza dotyczy wyłącznie laptopa w trybie door-to-door (odbiór przez kierowcę). Na cały okres trwania procedury naprawczej dostępny jest bezpłatny laptop zastępczy, wydawany bez kaucji i limitu czasowego. Kompleksowa naprawa z reguły nie przekracza 3 dni roboczych, natomiast podstawowe czyszczenie i przyspieszanie realizowane jest w czasie do 24 godzin. W procesie naprawczym montowane są wyłącznie nowe, nigdy nieużywane podzespoły, a wykonana usługa objęta jest gwarancją do 12 miesięcy. Doświadczenie serwisu obejmujące ponad 20 lat praktyki oraz wykonane naprawy ponad 10 000 urządzeń gwarantują zachowanie najwyższych standardów technicznych.
Często zadawane pytania (FAQ)
Czy brak reakcji na dotyk w ThinkPad P40 Yoga zawsze oznacza konieczność wymiany całej matrycy?
Nie. Bardzo często przyczyną utraty funkcji dotykowych lub obsługi rysika jest przetarcie taśmy sygnałowej w zawiasie, usterka kontrolera digitizera lub brak zasilania magistrali USB/I2C na płycie głównej. Weryfikacja sygnałów pozwala precyzyjnie ustalić źródło problemu bez ponoszenia kosztów wymiany całego panelu LCD.
Dlaczego klawiatura nie chowa się płynnie podczas przekręcania ekranu do trybu tabletu?
Za ruch ramki klawiszy odpowiada mechaniczny system Lift 'n' Lock, który jest sprzężony z mechanizmem zawiasu za pomocą cięgien. Zablokowanie mechanizmu najczęściej wynika ze zużycia prowadnic, nagromadzenia brudu lub skrzywienia elementów po upadku laptopa. Wymaga to rozebrania modułu klawiatury, oczyszczenia i regulacji elementów prowadzących.
Co oznacza sytuacja, gdy laptop wyłącza się podczas uruchamiania programów graficznych lub gier?
Jest to typowy objaw niewydolności sekcji zasilania układu graficznego NVIDIA Quadro bądź krytycznego przegrzewania rdzenia krzemowego. W momencie wzrostu obciążenia przetwornica nie jest w stanie utrzymać stabilnego napięcia lub układ zabezpieczenia termicznego odcina zasilanie, aby uchronić strukturę procesora przed termicznym zniszczeniem. Wymagana jest diagnostyka sekcji VRM oraz pełna regeneracja układu chłodzenia.
Jakie dokumenty potwierdzają wykonanie naprawy?
Po zakończeniu prac wystawiany jest szczegółowy protokół serwisowy z opisem wykonanych czynności oraz faktura bez VAT wraz z kartą gwarancyjną obejmującą okres do 12 miesięcy na zainstalowane podzespoły i wykonaną usługę.
